개요

• 객체를 구속하기 위한 Constraint Point⁯를 생성합니다.

실행

[Point Library Mode]

• Ribbon Menu > [Point Library] Tab > [Constraint Entity] Group > Point

설명

Constraint Point⁯ 기능

특정 위치에 Constraint Point를 생성합니다.

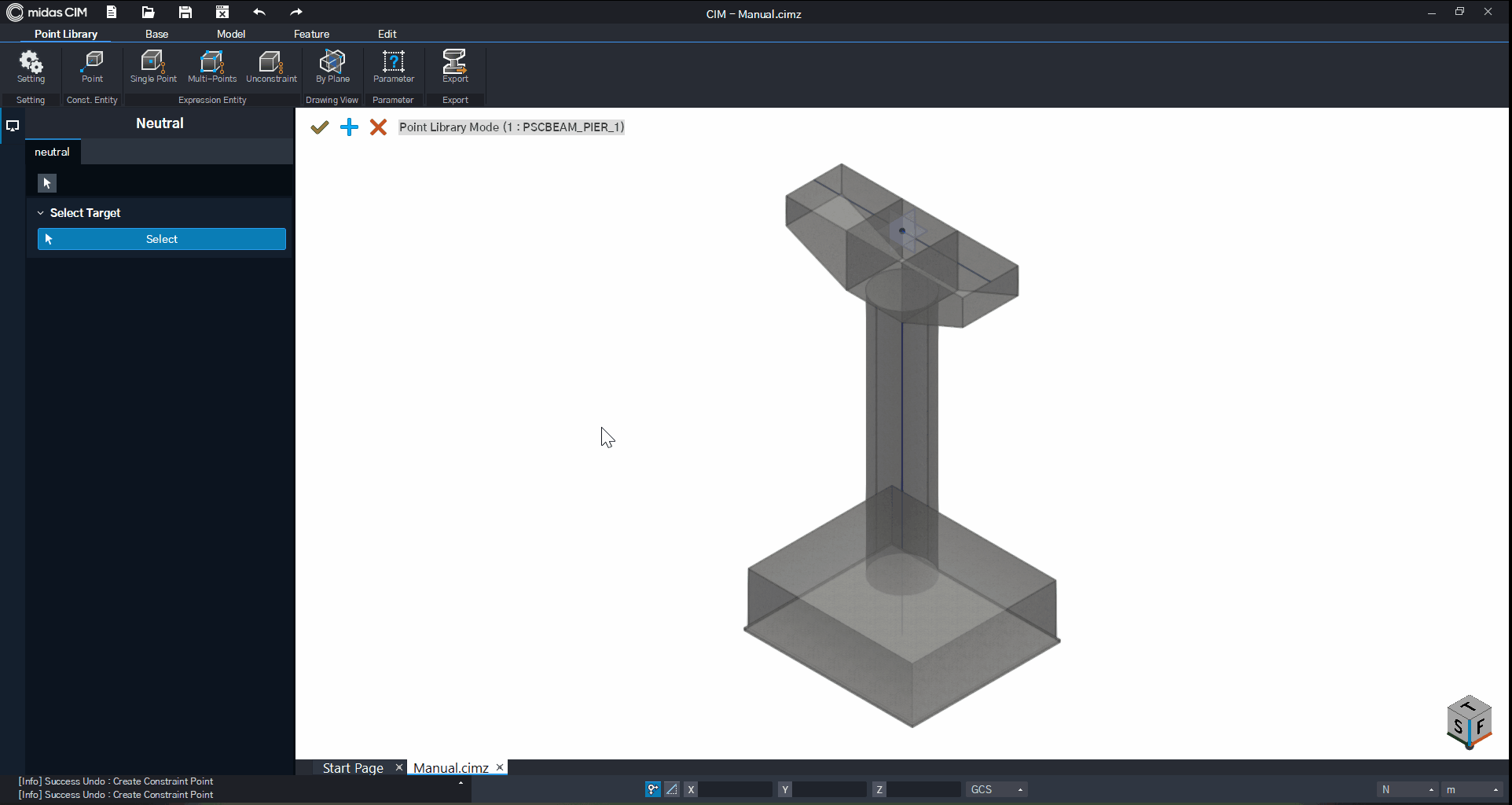

01_Description of Constraint Point Feature.png

02_How to Create Constraint Point.gif

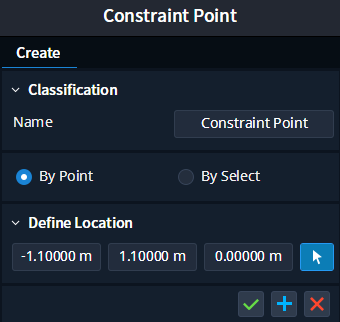

• [Classification]

Name : Constraint Point의 이름

• [Define Location]

By Point : 한 점을 클릭하여 해당 위치에 Constraint Point를 생성합니다.

By Select : Point 또는 객체의 Vertex를 선택하여 해당 위치에 Constraint Point를 생성합니다.

상세 설명 (Define Location)

• 직접 객체 배치하기 : 좌표 버튼을 클릭한 후 객체를 직접 배치시킵니다.

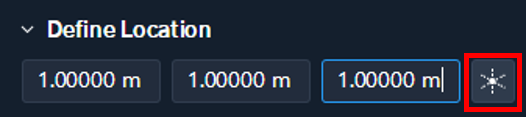

03_Define Location Button Input.png

• 좌표를 입력하여 배치하기 : 배치하고자 하는 좌표를 입력하여 객체를 배치시킵니다.

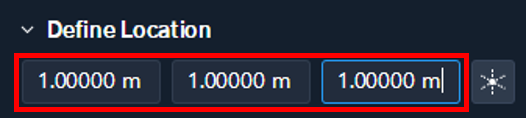

04_Define Location Direct Input.png

상세 설명 (여러 개의 Constraint Point 생성)

Add 버튼을 클릭하며 여러 개의 Constraint Point를 생성할 수도 있습니다.

05_Point Constraint Point Multiple.gif

여러 개의 Constraint Point를 생성하는 기능은 Multi-Points Linked Entity 기능과 함께 사용합니다.

Note

Multi-Points Linked Entity

Note

생성한 Constraint Point를 파라미터와 연결한 후 매개변수 값의 변경을 통해 모델의 형상을 변경할 수 있습니다.
참고 - 파라미터 정의 기능(Point Library)
참고 - 파라미터 연동 및 형상 변경(Point Library)
참고 - 속성창을 이용한 형상 변환(Point Library)

참고자료

• Point library의 이해
