개요
• 경로(Constraint Path)를 따라 배열되는 점(Constraint Array Point)을 생성합니다.
• Constraint Array Point는 생성 과정에서 선택한 경로(Constraint Path)에 구속됩니다.
실행
[Curve Library Mode]
• Ribbon Menu > [Curve Library] Tab > [Constraint Entity] Group > Point > Array Point
[Assembly Unit Mode]
• Ribbon Menu > [Assembly Unit] Tab > [Constraint Entity] Group > Point > Array Point
설명

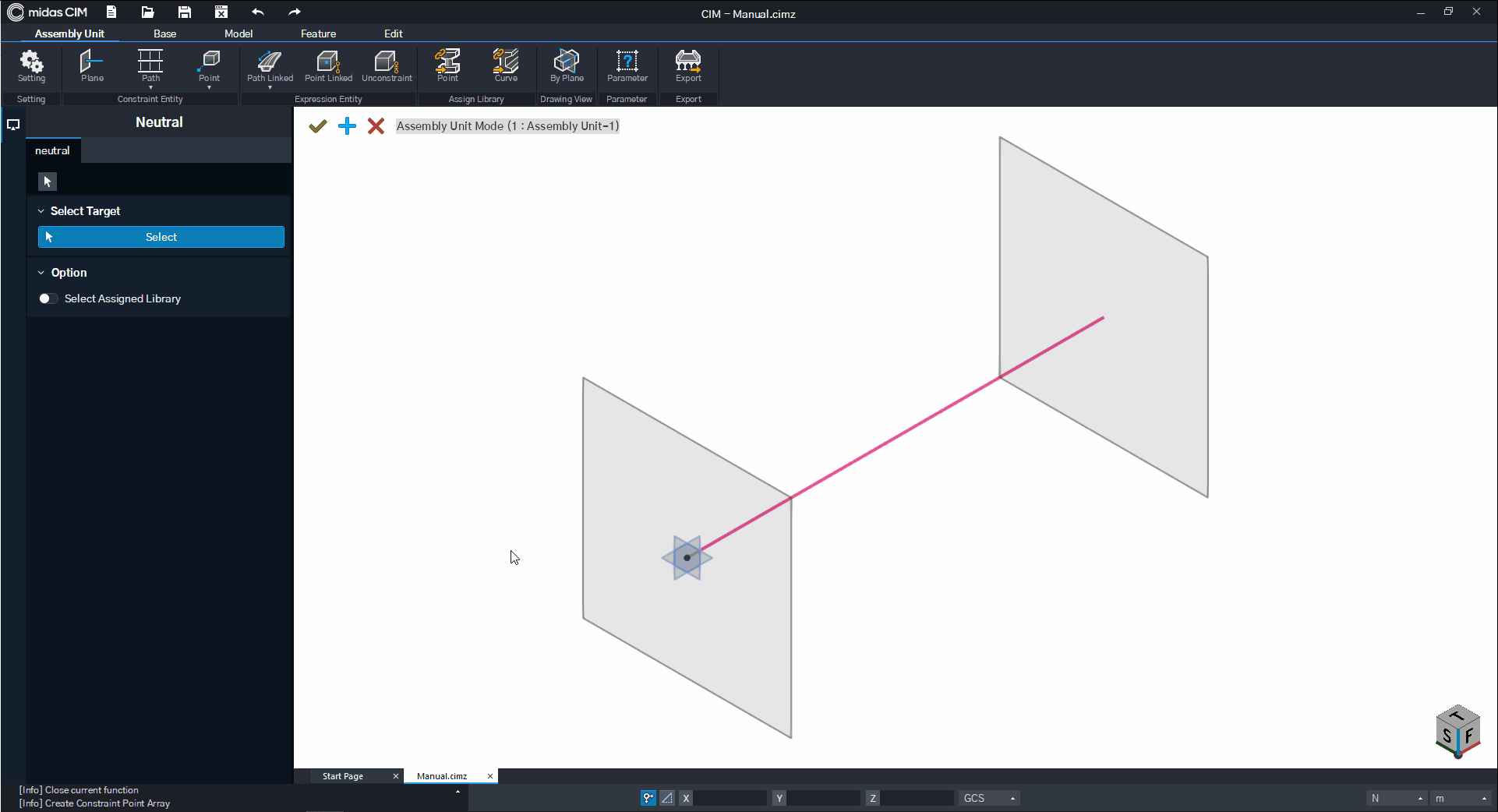

Point Array 생성
Constraint Path 상에 Point Array를 생성 및 구속합니다.
• [Constraint Path]
Constraint Point를 구속시킬 Constraint Path를 선택합니다.
Constraint Path의 종류를 선택합니다.
Default Constraint Path : 라이브러리 생성시 자동으로 생성되는 Default Constraint Path에 Constraint Array Point를 구속시킵니다.
Main Constraint Path : 라이브러리를 생성한 후 추가한 Main Constraint Path에 Constraint Array Point를 구속시킵니다.
Rigid Constraint Path : 라이브러리를 생성한 후 추가한 Rigid Constraint Path에 Constraint Array Point를 구속시킵니다.
Main 혹은 Rigid Constraint Path를 선택했을 경우 Select 버튼을 클릭한 후 Constraint Array Point를 구속시킬 Constraint Path를 선택합니다.
• [Arrangement]
Constraint Path 상에서 Point들이 배치되는 간격 혹은 구간의 개수를 입력합니다.
Point들이 배치되는 간격 혹은 구간의 개수를 입력합니다.
• Pattern Spacing : Array 를 구성하는 Constraint Point 들의 사이 간격을 입력받아 Point 를 배치합니다. (설정한 간격으로 삽입할 수 있는 개수만큼 Point 가 배치됩니다.)
• Uniform Divisions : Array 를 구성하는 Constraint Point 들이 분할하는 구간의 개수를 입력받아 Point 를 배치합니다. (Ex. 3 → (3개의 구간, 4개의 Constraint Point))
• Uniform Max. Spacing : 입력한 최대 Spacing 거리보다 작은 범위 내에서 가장 큰 점 사이 간격으로 Constraint Point 를 배치합니다.
• Uniform Min. Spacing : 입력한 최소 Spacing 거리보다 큰 범위 내에서 가장 작은 점 사이 간격으로 Constraint Point 를 배치합니다.
• User Defined : Array 를 구성하는 Constraint Point 들의 개수와 사이 간격을 사용자 정의 형태로 입력받아 Point 를 배치합니다. ('개수@간격' 규칙으로 입력합니다. (ex. 3@0.2m))
• [Minimum Clearance]
Start Point : 선택한 Constraint Path 의 시작점으로부터 Array 의 첫 번째 점이 떨어져야 하는 최소 길이를 입력합니다.
End Point : 선택한 Constraint Path 의 마지막점으로부터 Array 의 마지막 점이 떨어져야 하는 최소 길이를 입력합니다.
참고자료
• Constraint Array Point 속성
