개요
• Path Linked Entity들의 종방향 곡선을 실제와 동일하게 부드러운 연속 곡선으로 표현할 수 있도록 하는 기능입니다.
실행
[Curve Library Mode]
• Ribbon Menu > [Curve Library] Tab > [Expression Entity] Group > Path Linked > Variation Group
설명

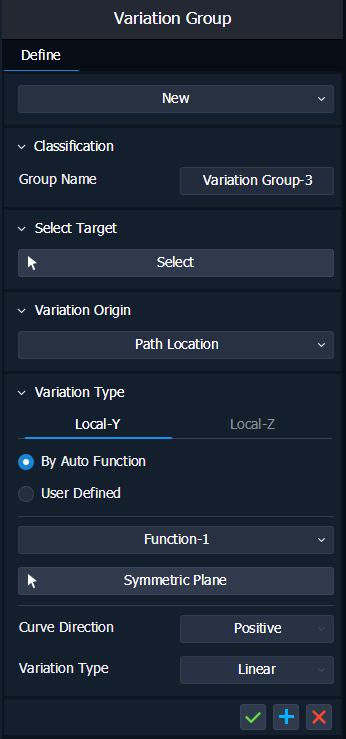

Variation Group 정의
Path Linked Entity들의 종방향 변화 곡선을 만들기 위한 Variation Group을 정의합니다.
[Tab] Define
• [Variation Group]
새로운 Variation Group을 추가하거나 선택한 Variation Group을 확인, 또는 편집합니다.
• [Classification]
Group Name : Variation Group의 이름을 입력합니다.
• [Select Target]
Variation Group에 포함할 Path Linked Entity를 선택합니다.
• [Variation Origin]
(Vertex Set 마다) 시작 단면과 끝 단면의 Δd(기준선으로부터의 거리 차이)를 계산하기 위한 기준 선을 설정합니다.
Left-Bottom
Center-Bottom
Right-Bottom
Left-Center
Center-Center
Right-Center
Left-Top
Center-Top
Right-Top
Path Location
• [Variation Type]
Variation Setting 방법을 설정합니다.
By Auto Function : 등록되어 있는 Auto Function으로부터 곡선을 연동합니다.
User Defined : 사용자가 직접 곡선을 정의합니다.
Select Auto Function : 곡선을 연동할 Auto Function을 선택합니다. 현재 모드에 등록된 Auto Function만 선택 가능합니다.
Select Symmetric Plane : Symmetric Plane으로 적용할 Constraint Plane을 선택합니다. Symmetric Plane이란 Variation 곡선의 접선이 X축과 평행한 위치를 의미합니다.
Curve Direction : Symmetric Plane으로부터 곡선이 계산되는 방향을 설정합니다.
Positve : 현재 모드의 Unit Length 방향으로 곡선이 계산됩니다.
Negative : 현재 모드의 Unit Length 반대 방향으로 곡선이 계산됩니다.
Variation Type : 곡선의 변화 유형을 선택합니다.
Linear
Parabolic
Cubic
Polynomial
Order : 곡선의 차수를 입력합니다. ‘Variation Type : Polynomial’인 경우에만 활성화됩니다.
Variation Type은 Local-Y축, Local-Z축 각각에 대해서 설정해야 합니다.
By Auto Function을 선택한 경우, 사용자는 아래의 옵션들을 설정해야 합니다.
Select Auto Function
Select Symmetric Plane
User Defined를 선택한 경우, 사용자는 아래의 옵션들을 설정해야 합니다.
Select Symmetric Plane
Curve Direction
Variation Type
Variation Type (곡선의 변화 유형)
Linear : 직선 형태
Parabolic : 2차 포물선 형태
Cubic : 3차 포물선 형태
Polynomial : 다항식 형태 (차수를 직접 입력)
