개요
• Point Library를 Assembly Unit 모드 공간의 임의 위치에 할당합니다.
실행
[Assembly Unit Mode]
• Ribbon Menu > [Assembly Unit] Tab > [Assign Library] Group > Point
설명

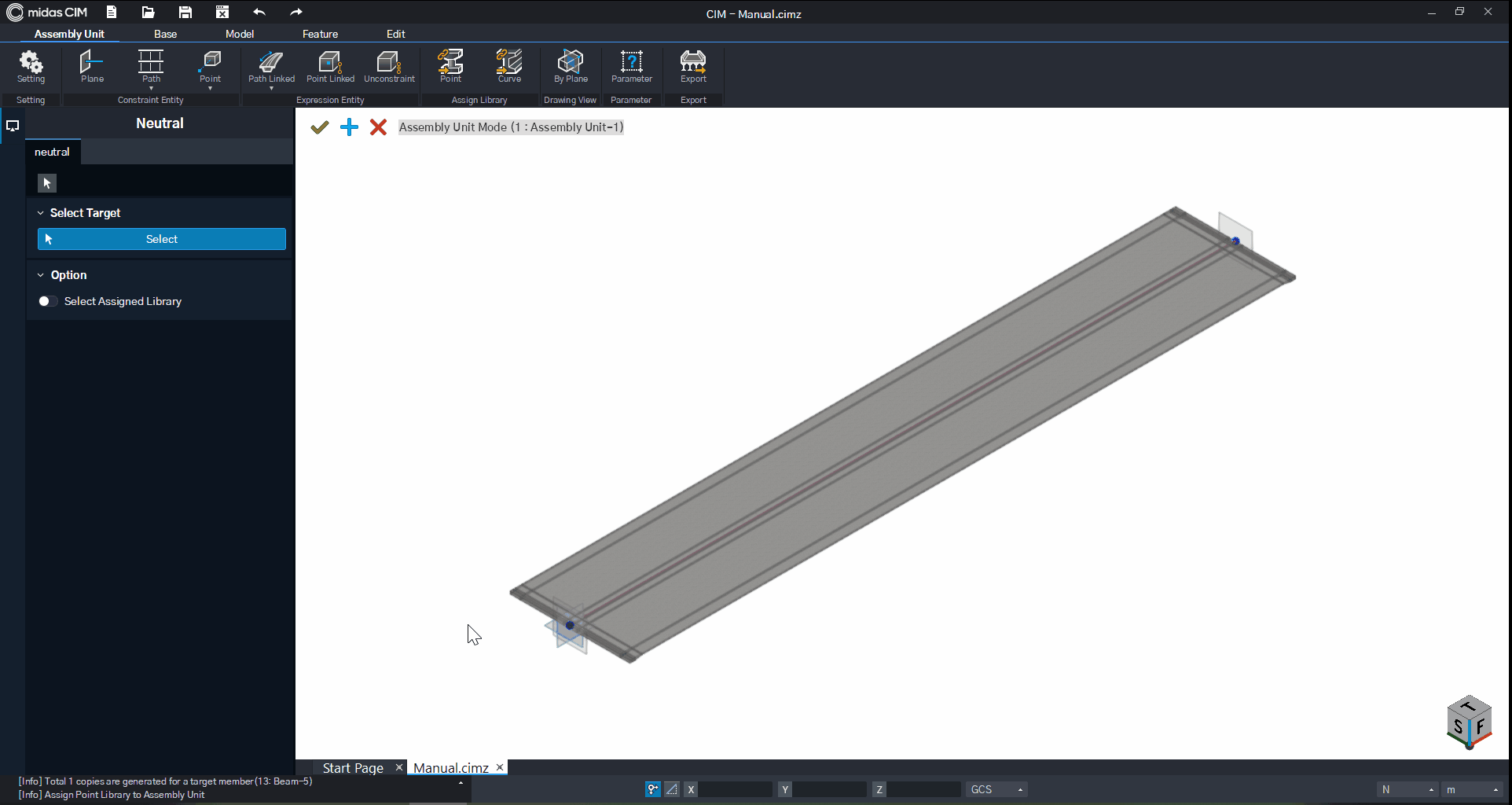

Assembly Unit 모드에서 Point Library 할당
Assembly Unit 모드의 Constraint (Array) Point에 Point Library를 할당합니다.
• [Select Point Library]
할당할 Point Library를 선택합니다.
• [Constraint Space]
기존에 생성한 연결 공간 (Connected Space) 및 독립 공간 (Independent Space) 중 어느 공간에 위치한 Constraint Point를 선택할 지를 선택합니다.
• [Constraint Point]
구속되는 Constraint (Array) Point를 선택합니다.
• [Alignment]
라이브러리를 레이아웃에 할당하였을 때 Point Library가 배치되는 위치의 계산 방법을 설정합니다.
Follow Horizontal Path Axis : 라이브러리를 레이아웃에 할당할 때 수평 방향으로의 위치 계산 방법을 설정합니다.
Follow Vertical Path Axis : 라이브러리를 레이아웃에 할당할 때 수직 방향으로의 위치 계산 방법을 설정합니다.

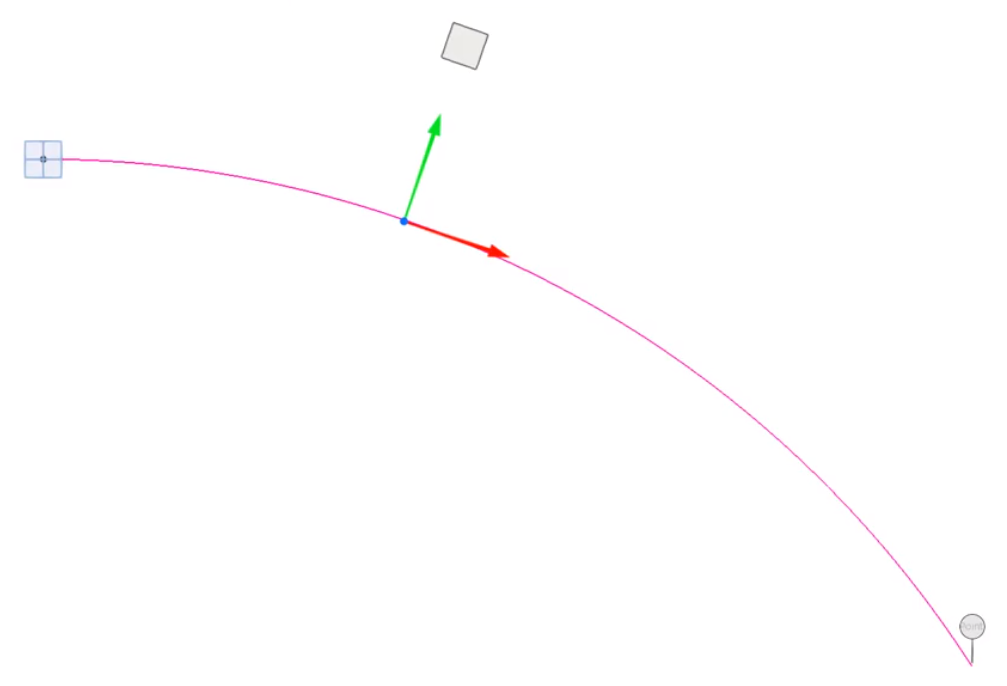

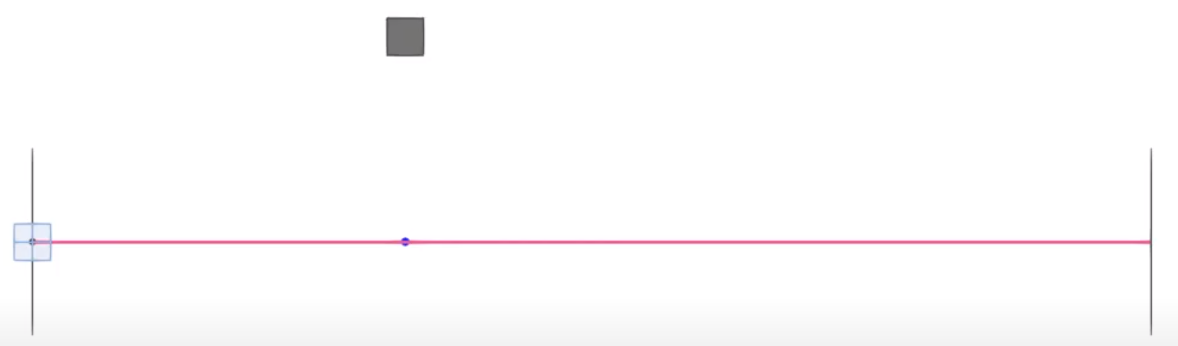

위와 같이 Point Library 내에 Constraint Point 로 부터 일정 거리 떨어진 객체가 포함되었을 경우를 예로 들어 설명하면, On 할 경우에는 아래 그림과 같이 Constraint Point의 위치에서 Vertical 방향으로 위치가 계산됩니다.

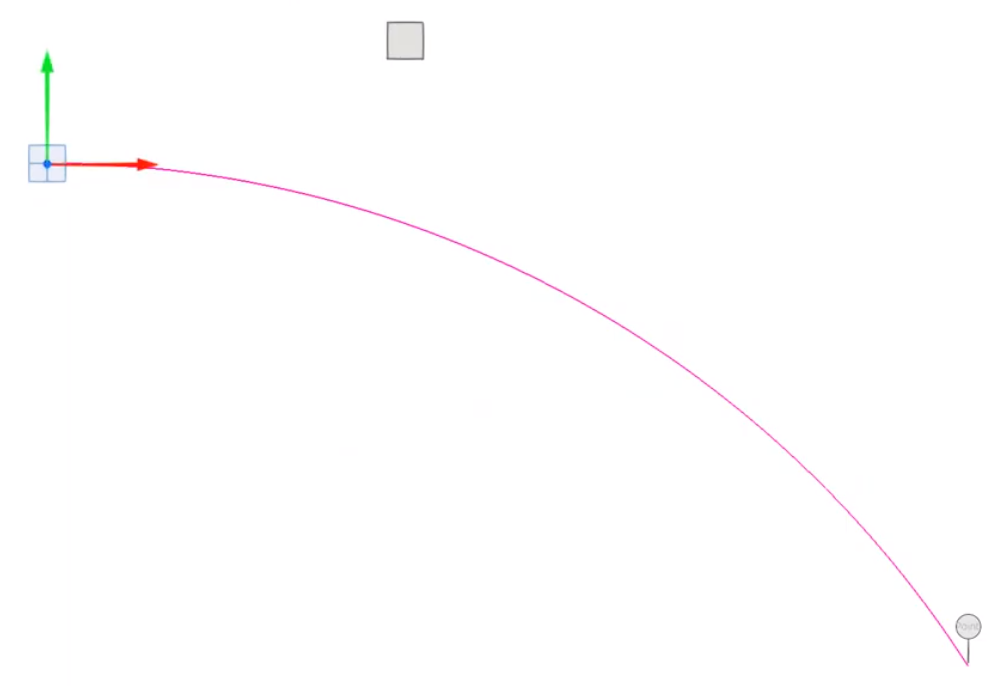

Off 할 경우에는 아래 그림과 같이 레이아웃의 시작점에서 Vertical 방향으로 위치가 계산됩니다.
• [Location]
Point Library의 할당 위치에 대한 X, Y, Z 좌표 값을 입력합니다.
Point Library는 라이브러리의 기본 공간(Unit Length)을 벗어난 위치에도 할당할 수 있습니다.
• [Local Axis]
UCS 좌표계를 입력하여 Point Library의 할당 방향을 변경합니다.
참고 - Direction Vector 입력
CS 좌표계의 각 축을 이룰 세 단위벡터를 입력하여 Point Library의 할당 방향을 변경할 수 있습니다.
왼쪽의 기본 GCS 좌표계의 경우 (1, 0, 0), (0, 0, 1), (0, 0, 1) 을 각각 X축, Y축, Z축 방향의 단위벡터로 가집니다. 이를 오른쪽과 같은 UCS 좌표계로 바꾸고 싶은 경우 X'축, Y'축, Z'축 방향의 단위벡터를 (0, -1, 0), (-1, 0, 0) 으로 설정하면 됩니다. 이 경우 선택한 Point를 기준으로 상하좌우 반전되어 Assembly Unit에 할당됩니다.
참고 - User Coordinate System
• [Preview Level]
Assign 중 나타나는 Preview의 스타일을 설정합니다.
참고 - Preview Level
Point와 Curve Library는 Base 모드에 바로 할당하는 것보다, Assembly Unit 에 할당한 후 다른 라이브러리들과 함께 Base 모드에 할당하는 것이 더 추천됩니다.

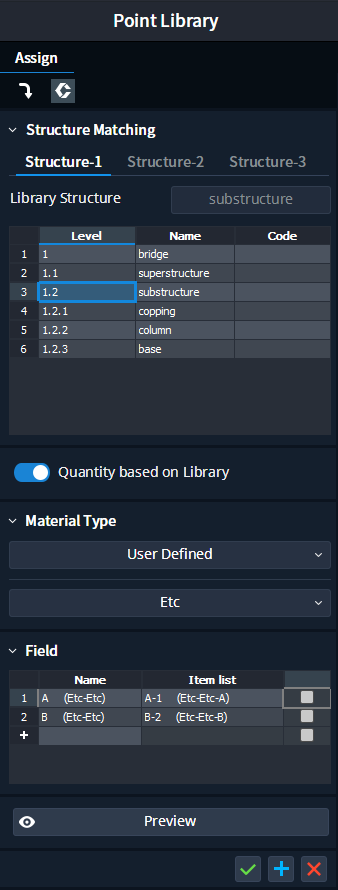

• [Structure Matching]
Base Mode Structure 데이터에 대한 Point Library Structure 데이터 매칭 여부를 설정합니다.
Off : Library Structure 데이터를 매칭하지 않습니다.
On : Library Structure 데이터를 매칭합니다.
• Library Structure
Base Mode Structure 데이터와 매칭할 Point Library Structure 데이터의 최상위 항목이 출력됩니다.
• Base Mode Structure Table
Table에는 Base Mode의 Structure 기능에서 정의한 Structure 데이터들이 나타납니다.
Point Library Structure 데이터와 매칭할 Structure 데이터를 Table에서 선택합니다.
• [Quantity based on Library]
Point Library 단위의 수량 산출 여부를 설정합니다.
Off : Library 단위로 수량을 산출하지 않습니다.
On : Library 단위로 수량을 산출합니다.
• [Material Type]
공종 설정을 위한 재료 유형을 선택합니다. 재료 유형 선택 시 해당 재료에 등록된 Sub Material Type과 공종을 설정할 수 있습니다. Library 단위 수량 산출은 User Defined 형태로만 제공합니다.
None : 공종을 설정하지 않습니다.
User Defined : 사용자가 정의한 공종을 설정합니다.
• [Sub Material Type]
재료 유형에 따른 하위 그룹을 설정합니다. 선택 시, 해당 재료에 맞는 Field Table이 나타납니다.
• [Field]
객체의 공종을 설정합니다.
Name : 객체의 공종 기준(Field Type)을 설정합니다.
Item List : 객체의 공종 기준(Field Type)에 따른 하위 항목(Field Item)을 설정합니다.
라이브러리 단위 수량은 개수(EA)로만 산출할 수 있습니다.
라이브러리 단위 수량 산출을 위한 Template 설정 조건
• Template 기능 > Quantity Template Table > Material : Etc로 선택
• Template 기능 > Quantity Template Table > Quantity : EA로 선택
