개요
• Curve Library를 Assembly Unit 모드 공간의 경로(Constraint Path)에 할당합니다.
실행
[Assembly Unit Mode]
• Ribbon Menu > [Assembly Unit] Tab > [Assign Library] Group > Curve
설명

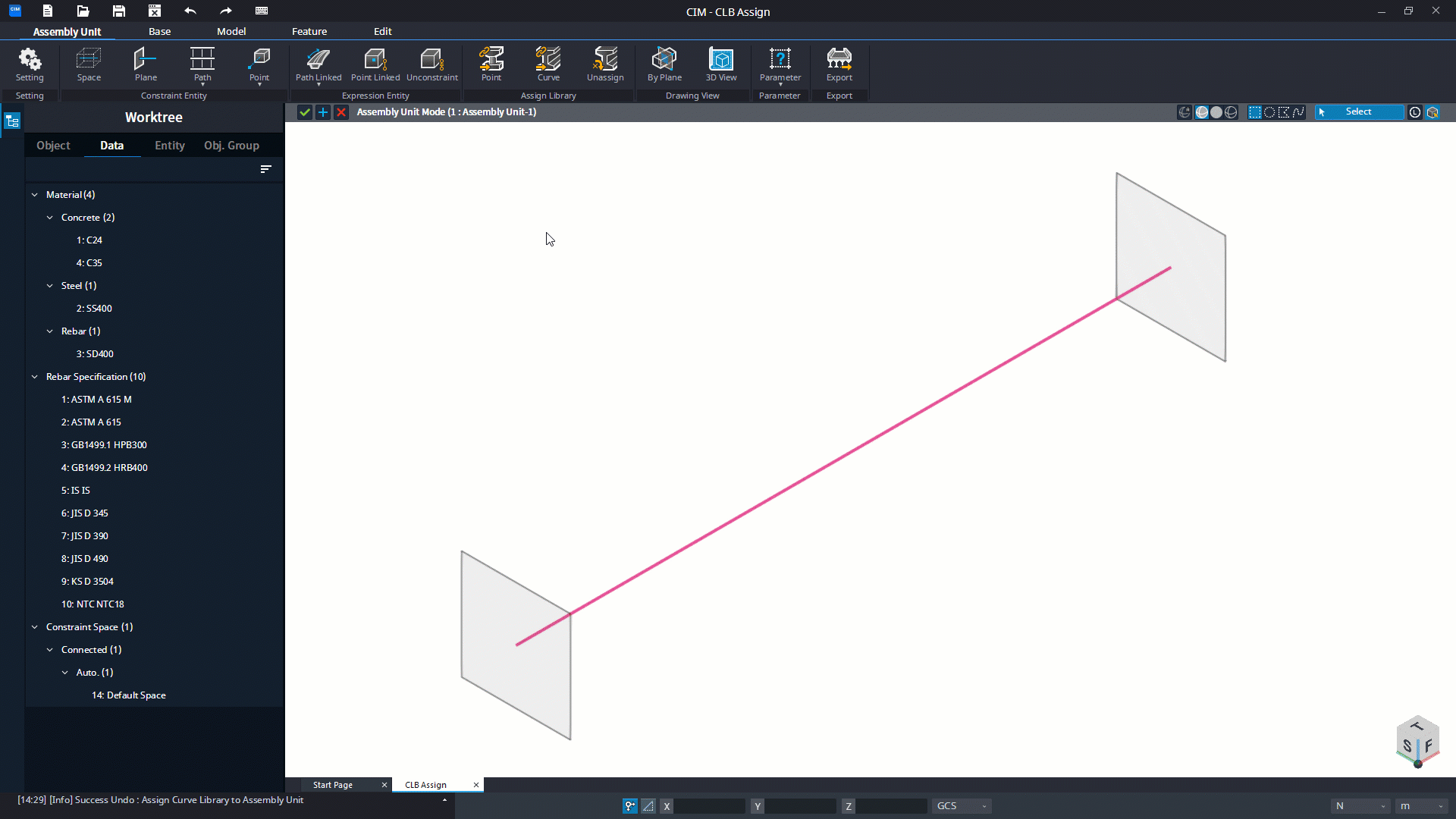

Assembly Unit 모드에서 Curve Library 할당
Assembly Unit 모드의 Constraint Path에 Curve Library를 할당합니다.

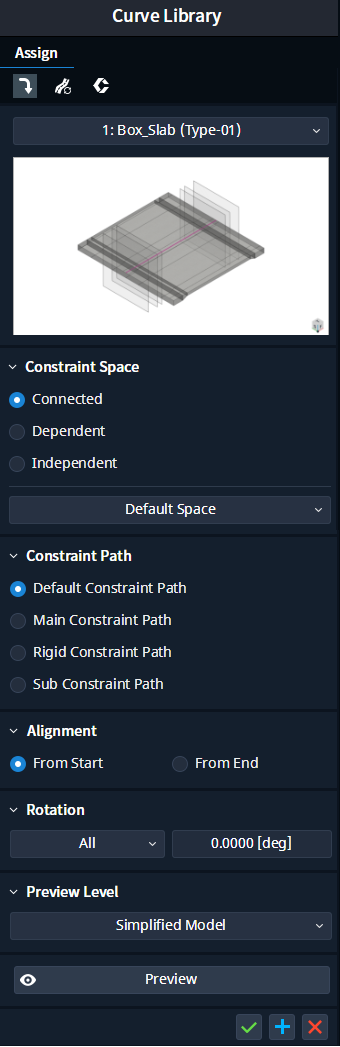

• [Select Curve Library]
할당하고자 하는 Curve Library를 선택합니다.
• [Constraint Space]
Curve Library를 배치하고자 하는 Constraint Space를 선택합니다.
• [Constraint Path]
Curve Library를 배치하고자 하는 Constraint Path를 선택합니다.
• [Alignment]
Curve Library의 할당 방향을 설정합니다.
From Start : Constraint Path의 시작 점에서 끝 점 방향으로 할당합니다.
From End : Constraint Path의 끝 점에서 시작 점 방향으로 할당합니다.

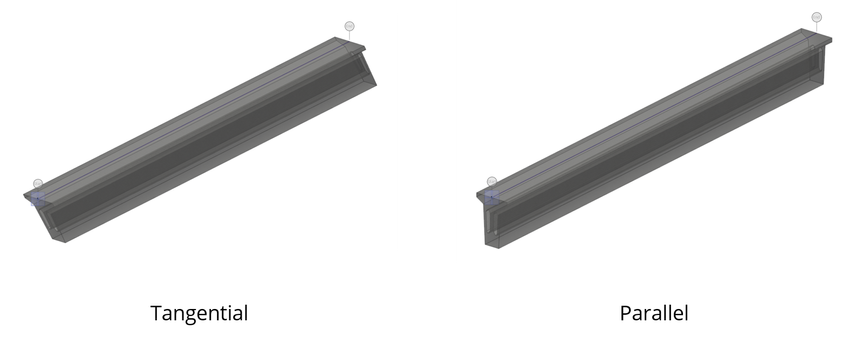

• [Alignment] - Sub Constraint Path
Sub Constraint Path에 할당 할 경우 Align Type을 추가적으로 설정할 수 있습니다.
Align Type : 라이브러리가 상위 모드에 할당될 때 형상을 만드는 단면의 구속 방법을 설정합니다.
Unconstrained : 단면이 구속되지 않고 할당되는 경로(Path)의 Nomal Plane에 배치됩니다.
Tangential : 할당되는 경로(Path)에 수직인 방향으로 단면이 배치되고, 단면 내 회전에 대해서는 Global-Z축 방향으로 구속 됩니다.
Parallel : 단면이 Global-Z축 방향으로 구속 됩니다.
• [Rotation]
Curve Library를 회전시켜 배치하고자 할 때, 회전 각도 및 회전이 적용될 방식을 설정합니다.

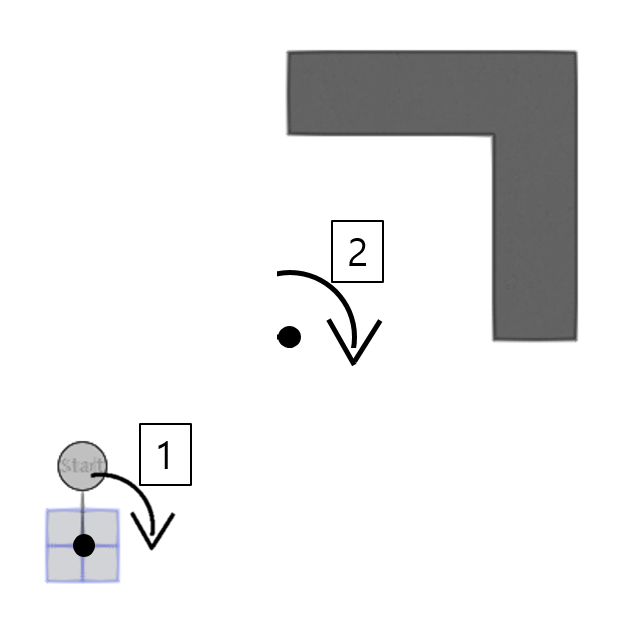

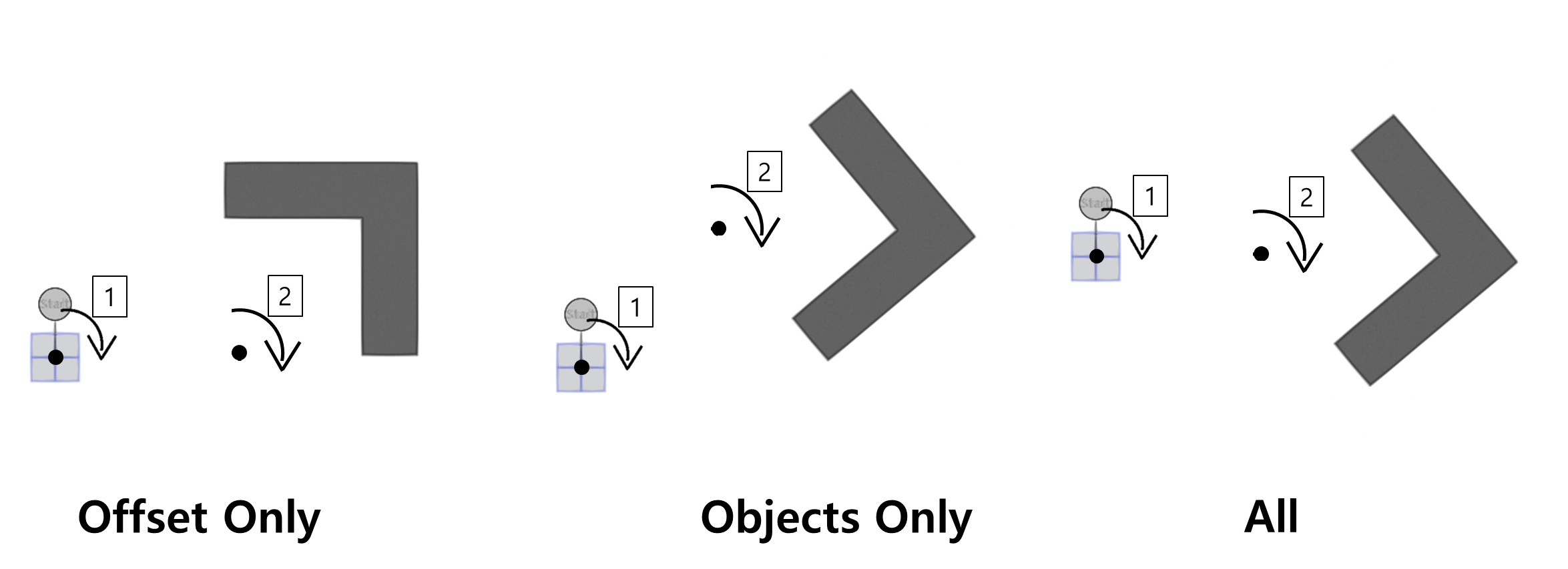

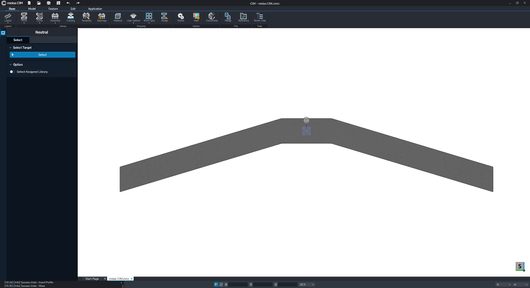

위와 같은 형상을 가진 Curve Library를 예시로 사용하여 설명하면,
Offset Only : 2번 방향의 Curve Library의 회전은 고정된 채로 1번 방향의 전체 레이아웃의 회전만 발생합니다.
Objects Only : 1번 방향의 전체 레이아웃의 회전은 고정된 채로 2번 방향의 Curve Library의 회전만 발생합니다.
All : 1번 방향의 전체 레이아웃의 회전과 2번 방향의 Curve Library의 회전이 모두 발생합니다.
• [Preview Level]
할당 과정에서 나타나는 Preview의 스타일을 설정합니다.
참고 - Preview Level

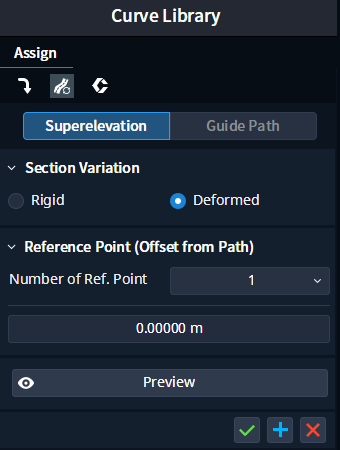

• [Section Variation]
해당 Curve Library를 추후 Assembly Unit을 통하여 Base 모드에 할당할 때 Superelevation (편경사)를 적용할 지 여부를 설정합니다.
Rigid : 해당 Curve Library에는 Superelevation(편경사)를 적용하지 않습니다.
Deformed : 해당 Curve Library에도 Superelevation(편경사)를 적용합니다.
• [Reference Point]
Deformed 옵션을 설정한 경우 나타나는 블록으로, Superelevation 적용 시 사용하는 Horizontal Distance 계산의 기준점을 설정합니다.
Number of Ref. Point를 1로 설정한 경우, 하나의 Ref. Point만 입력할 수 있고 해당 지점이 Horizontal Distance 계산의 기준점이 됩니다.
Number of Ref. Point를 2로 설정한 경우, 두 개의 Ref. Point를 입력할 수 있습니다. 두 점 바깥 쪽으로만 Superelevation이 적용되며 각 두 점으로부터 Horizontal Distance가 계산됩니다.
Reference Point 설정은 Curve Library 내 Path Linked Entity의 단면 중 일부 구간에 Level 구간을 설정하거나, 일부 구간에 대해서만 Superelevation을 적용하기 위하여 사용하는 설정입니다. Reference Point 설정을 위해서는 해당 Curve Library 내 User Section에서 Vertex Group을 먼저 설정하여야 합니다.
참고 - Vertex Group

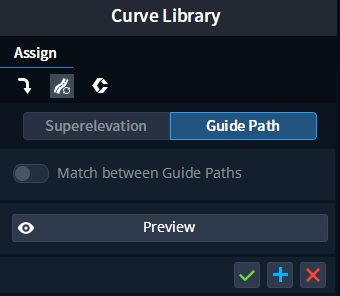

• [Match between Guide Paths]
On할 경우 해당 Curve Library에서 생성한 Guide Path를 현재 Assembly Unit에서 생성한 Guide Path를 연결할 수 있습니다.
• [Select Guide Path (Curve Library)]
Assembly Unit Mode 내 Guide Path에 매칭할 Guide Path를 선택합니다. 앞에서 선택한 Curve Library 내 Guide Path가 리스트에 출력됩니다.
• [Select Guide Path (Assembly Unit)]
위에서 선택한 Guide Path에 매칭할 Assembly Unit Mode 내 Guide Path를 선택합니다.
• [Guide Path Table]
Assembly Unit Mode 내 Guide Path와 Curve Library의 Guide Path를 모두 선택한 후 Add 버튼을 눌러 테이블에 추가합니다. 매칭 관계를 변경하고자 하는 경우 행 선택 후 Modify 버튼을 클릭하여 수정할 수도 있습니다.

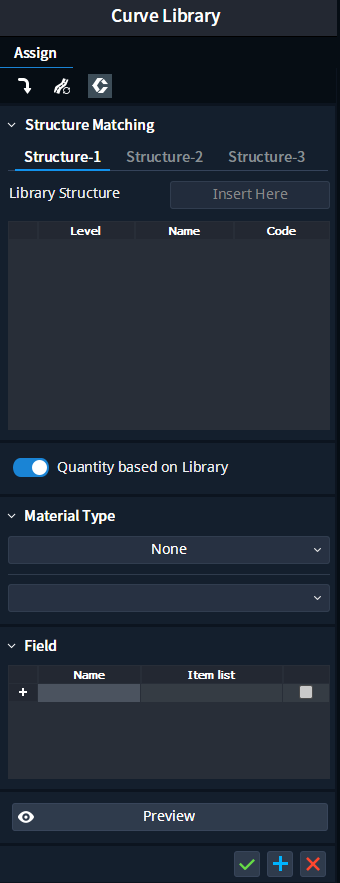

• [Structure Matching]
Assembly Unit Structure 데이터에 대한 Curve Library Structure 데이터 매칭 여부를 설정합니다.
Off : Library Structure 데이터를 매칭하지 않습니다.
On : Library Structure 데이터를 매칭합니다.
• Library Structure
Assembly Unit Structure 데이터와 매칭할 Curve Library Structure 데이터의 최상위 항목이 출력됩니다.
• Assembly Unit Structure Table
Table에는 Assembly Unit의 Structure 기능에서 정의한 Structure 데이터들이 나타납니다.
Curve Library Structure 데이터와 매칭할 Structure 데이터를 Table에서 선택합니다.
• [Quantity based on Library]
Curve Library 단위의 수량 산출 여부를 설정합니다.
Off : Library 단위로 수량을 산출하지 않습니다.
On : Library 단위로 수량을 산출합니다.
• [Material Type]
공종 설정을 위한 재료 유형을 선택합니다. 재료 유형 선택 시 해당 재료에 등록된 Sub Material Type과 공종을 설정할 수 있습니다. Library 단위 수량 산출은 User Defined 형태로만 제공합니다.
None : 공종을 설정하지 않습니다.
User Defined : 사용자가 정의한 공종을 설정합니다.
• [Sub Material Type]
재료 유형에 따른 하위 그룹을 설정합니다. 선택 시, 해당 재료에 맞는 Field Table이 나타납니다.
• [Field]
객체의 공종을 설정합니다.
Name : 객체의 공종 기준(Field Type)을 설정합니다.
Item List : 객체의 공종 기준(Field Type)에 따른 하위 항목(Field Item)을 설정합니다.
라이브러리 단위 수량은 개수(EA)로만 산출할 수 있습니다.
라이브러리 단위 수량 산출을 위한 Template 설정 조건
• Template 기능 > Quantity Template Table > Material : Etc로 선택
• Template 기능 > Quantity Template Table > Quantity : EA로 선택
