개요
• 라이브러리 공간의 진행 방향으로 추가적인 경로(Main Constraint Path)를 생성합니다.
• Main Constraint Path의 시작과 끝 점은 생성 과정에서 선택한 Constraint Plane에 구속됩니다.
실행
[Curve Library Mode]
• Ribbon Menu > [Curve Library] Tab > [Constraint Entity] Group > Path
[Assembly Unit Mode]
• Ribbon Menu > [Assembly Unit] Tab > [Constraint Entity] Group > Path > Main Path
설명

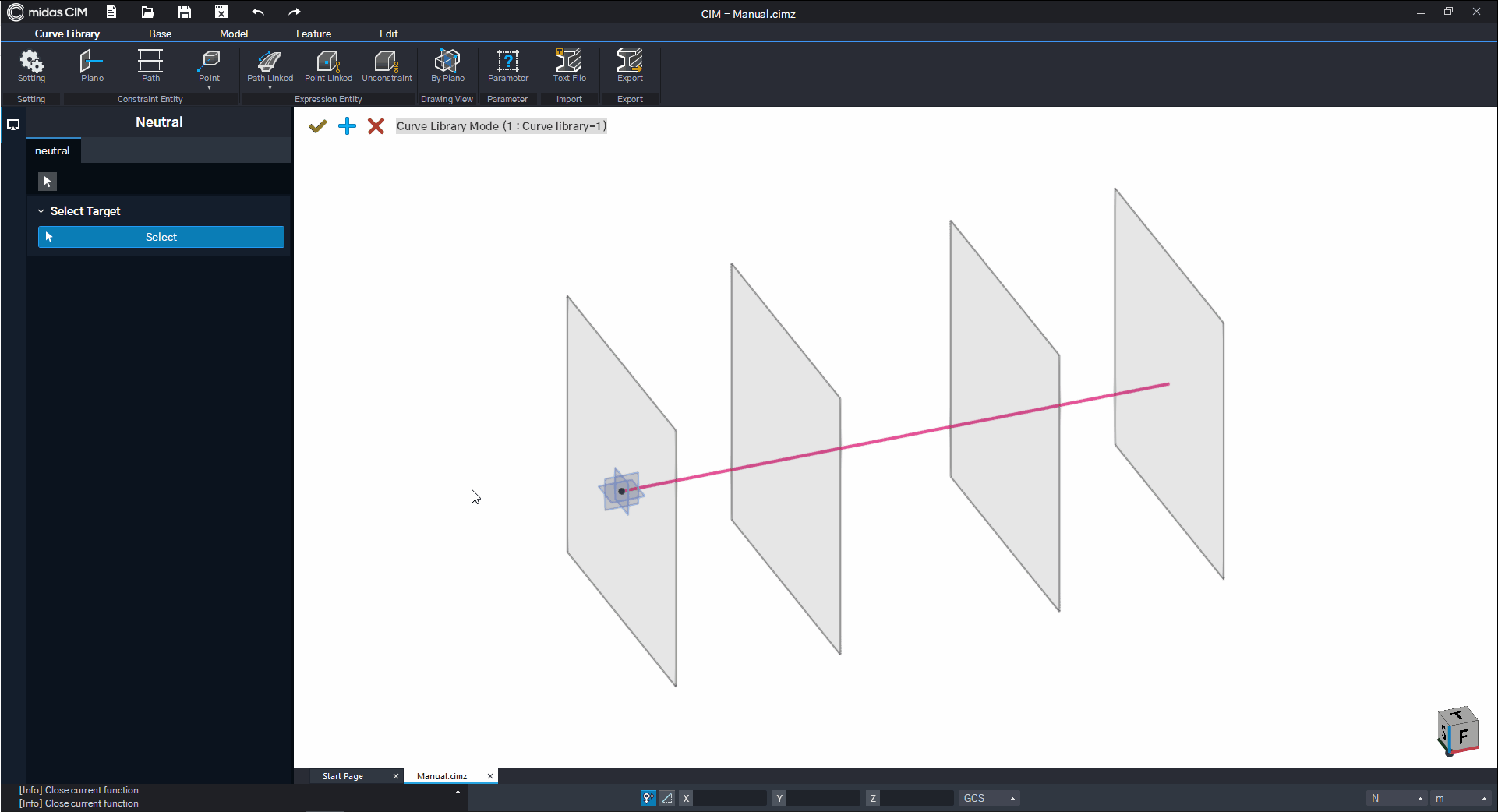

Curve Library Mode - Main Constraint Path 생성
라이브러리의 진행 방향 (Default Constraint Path 방향)의 경로를 추가하는 기능입니다.
• [Constraint Plane]
두 개 이상의 Constraint Plane을 선택하여 Main Constraint Path가 생성될 위치를 지정합니다. Constraint Path의 경우 Constraint Plane에 구속되어야 합니다.
• [Offset]
Default Constraint Path로부터의 이격거리를 입력하여 Main Constraint Path의 위치를 지정합니다.
Distance (Path-Y) : Y 축 방향으로의 이격거리를 입력합니다.
Distance (Path-Z) : Z 축 방향으로의 이격거리를 입력합니다.
• [Variable Path]
Assembly Unit Mode에서 Main Constraint Path 생성 시 활성화 되는 옵션으로, On할 경우 시작점과 끝점에서 서로 다른 이격거리 값을 입력할 수 있습니다.
• [Path Variation]
Assembly Unit Mode에서 Main Constraint Path 생성 시 활성화 되는 옵션으로, 시작 점과 끝 점을 연결하는 선의 형태를 설정합니다. 직선, 2차 함수, 3차 함수를 선택할 수 있습니다.

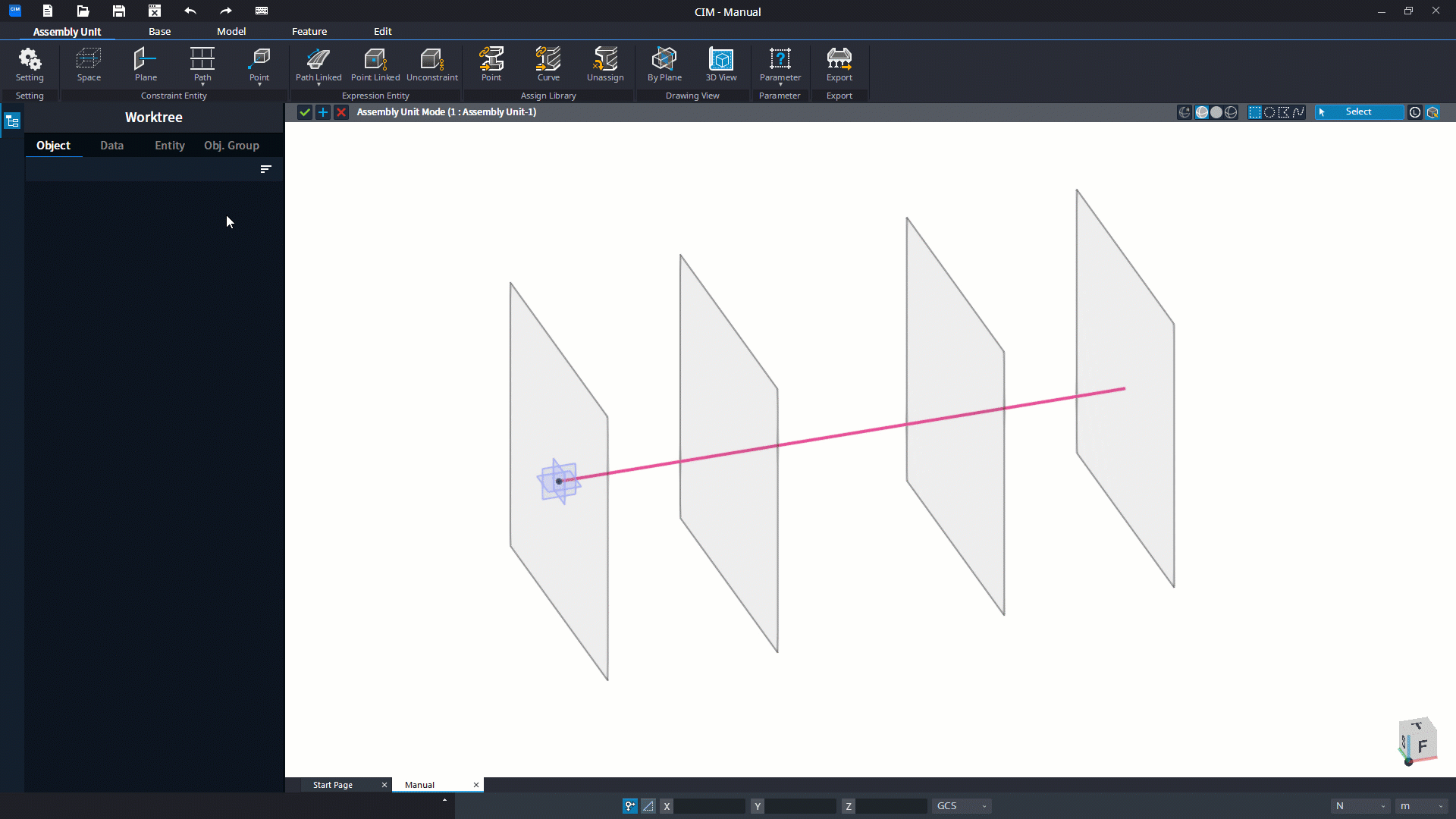

Assembly Unit Mode - Main Constraint Path 생성
라이브러리의 진행 방향 (Default Constraint Path 방향)의 경로를 추가하는 기능입니다.
• [Constraint Plane]
두 개 이상의 Constraint Plane을 선택하여 Main Constraint Path를 생성합니다.
• [Offset]
Default Constraint Path로부터의 이격거리를 입력하여 Main Constraint Path의 위치를 지정합니다.
Distance (Path-Y) : Y 축 방향으로의 이격거리를 입력합니다.
Distance (Path-Z) : Z 축 방향으로의 이격거리를 입력합니다.
• [Variable Path]
Assembly Unit Mode에서 Main Constraint Path 생성 시 활성화 되는 옵션으로, On할 경우 시작점과 끝점에서 서로 다른 이격거리 값을 입력할 수 있습니다.
• [Path Variation]
Assembly Unit Mode에서 Main Constraint Path 생성 시 활성화 되는 옵션으로, 시작 점과 끝 점을 연결하는 선의 형태를 설정합니다. 직선, 2차 함수, 3차 함수를 선택할 수 있습니다.
참고자료
• Constraint Plane 속성
• Constraint Entity(Plane)의 이해
