Setting

개요

• 라이브러리의 분류 정보(이름 등)를 입력하고 공간을 설정합니다.

실행

[Curve Library Mode]

• Ribbon Menu > [Curve Library] Tab > [Setting] Group > Setting

[Assembly Unit Mode]

• Ribbon Menu > [Assembly Unit] Tab > [Setting] Group > Setting

설명

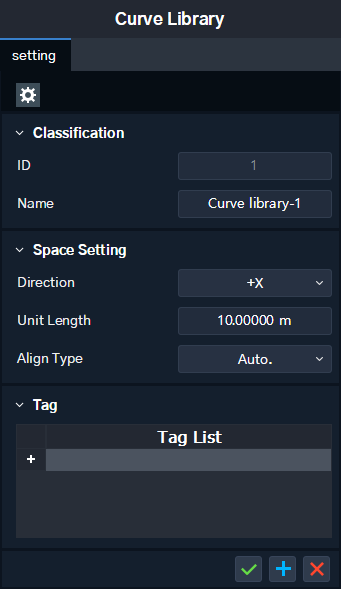

• [Classification]

라이브러리의 분류 정보를 입력합니다.

ID : 라이브러리의 고유 번호

Name : 라이브러리의 이름

• [Space Setting]

라이브러리의 공간을 설정합니다.

Direction : 공간의 방향을 설정합니다.

Unit Length : 공간의 길이를 설정합니다.

Align Type : 라이브러리의 공간을 구성하는 Constraint Plane이 상위 모드에 할당될 때 배치되는 방향을 설정합니다.

Tangential : 라이브러리가 상위모드에 할당될 때 Constraint Plane이 할당되는 경로(Path)에 수직인 방향으로 배치됩니다.

Parallel : 라이브러리가 상위모드에 할당될 때 Constraint Plane이 Global-Z축 방향으로 배치됩니다.

Auto. : 배치되는 방향을 Curve Library에서 지정하지 않고 할당하는 시점에 설정한 방향으로 배치되도록 합니다.

• [Tag]

라이브러리의 태그 정보를 입력합니다.

참고자료

• Curve library의 이해
