개요
• Constraint Array Point의 속성 정보를 확인, 또는 편집합니다.
실행
• 화면에서 Constraint Array Point를 선택
설명

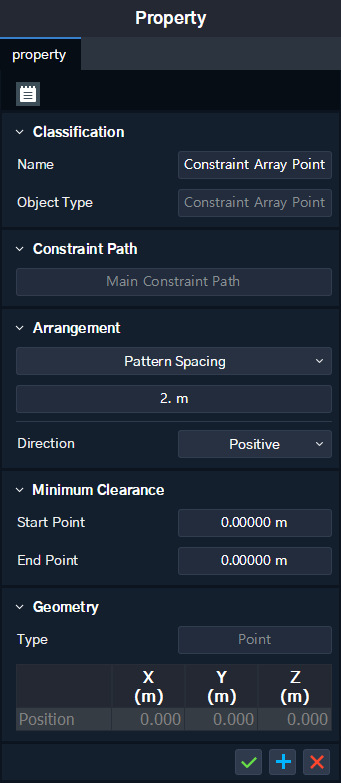

Common Tab
• [Classification]
Constraint 객체의 분류 속성을 확인, 또는 편집합니다.
Name : 이름
Object Type : 객체 유형
• [Arrangement]
Arrangement : Constraint Path 상에서 Point들이 배치되는 간격 혹은 구간의 개수를 입력합니다.
Direction : Array 가 선택한 Constraint Path 의 시작점에서 시작할지 마지막점에서 시작할지를 선택합니다.
Point들이 배치되는 간격 혹은 구간의 개수를 입력합니다.
• Pattern Spacing : Array 를 구성하는 Constraint Point 들의 사이 간격을 입력받아 Point 를 배치합니다. (설정한 간격으로 삽입할 수 있는 개수만큼 Point 가 배치됩니다.)
• Uniform Divisions : Array 를 구성하는 Constraint Point 들이 분할하는 구간의 개수를 입력받아 Point 를 배치합니다. (Ex. 3 → (3개의 구간, 4개의 Constraint Point))
• Uniform Max. Spacing : 입력한 최대 Spacing 거리보다 작은 범위 내에서 가장 큰 점 사이 간격으로 Constraint Point 를 배치합니다.
• Uniform Min. Spacing : 입력한 최소 Spacing 거리보다 큰 범위 내에서 가장 작은 점 사이 간격으로 Constraint Point 를 배치합니다.
• User Defined : Array 를 구성하는 Constraint Point 들의 개수와 사이 간격을 사용자 정의 형태로 입력받아 Point 를 배치합니다. ('개수@간격' 규칙으로 입력합니다. (ex. 3@0.2m))
• [Minimum Clearance]
Start Point : 선택한 Constraint Path 의 시작점으로부터 Array 의 첫 번째 점이 떨어져야 하는 최소 길이를 입력합니다.
End Point : 선택한 Constraint Path 의 마지막점으로부터 Array 의 마지막 점이 떨어져야 하는 최소 길이를 입력합니다.
• [Geometry]
객체의 기하 속성을 확인합니다.
참고 - Geometry 속성
