Sub Constraint Path Property

개요

• Sub Constraint Path의 속성 정보를 확인, 또는 편집합니다.

실행

• 화면에서 Sub Constraint Path을 선택

설명

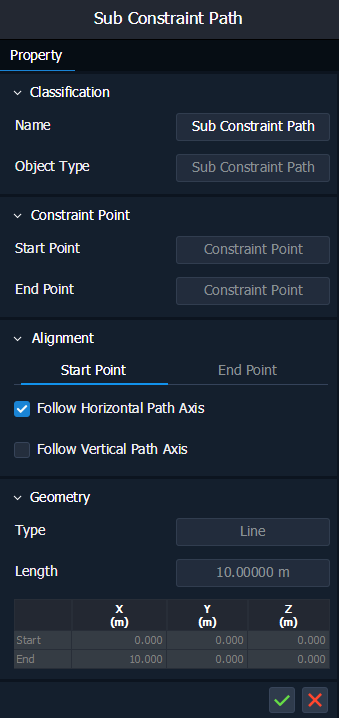

Common Tab

• [Classification]

Constraint 객체의 분류 속성을 확인, 또는 편집합니다.

Name : 이름

Object Type : 객체 유형

• [Constraint Path]

Sub Constraint Path가 구속된 Constraint Point를 확인합니다.

Start Point : Sub Constraint Path의 시점이 구속된 Constraint Point의 이름

End Point : Sub Constraint Path의 종점이 구속된 Constraint Point의 이름

• [Alignment]

Assembly Unit의 선형 할당 과정에서 Sub Constraint Path의 시점, 종점 위치를 계산하기 위한 축을 설정합니다.

Follow Horizontal Path Axis

할당 경로의 수평 방향 축에 대한 적용 방법을 설정합니다.

Off : 할당 경로의 시작 위치에서 결정된 수평 방향 축으로 위치를 계산합니다.

On : 할당 경로의 변화하는 수평 방향 축에 따라 위치를 계산합니다.

Follow Vertical Path Axis

할당 경로의 수직 방향 축에 대한 적용 방법을 설정합니다.

Off : Global-Z 축을 기준으로 위치를 계산합니다.

On : 할당 경로의 변화하는 수직 방향 축에 따라 위치를 계산합니다.

• [Geometry]

객체의 기하 속성을 확인합니다.
