개요
• 객체 간의 거리 및 각도에 대한 고정 치수를 생성합니다.
실행
[User Section Mode]
• Ribbon Menu > [User Section] Tab > [Parametric Tools] Group > Dimension
설명
Dimension 생성
Parametric 기능으로 단면 형상에 변화를 주는 과정에 사용할 고정 치수를 생성합니다.

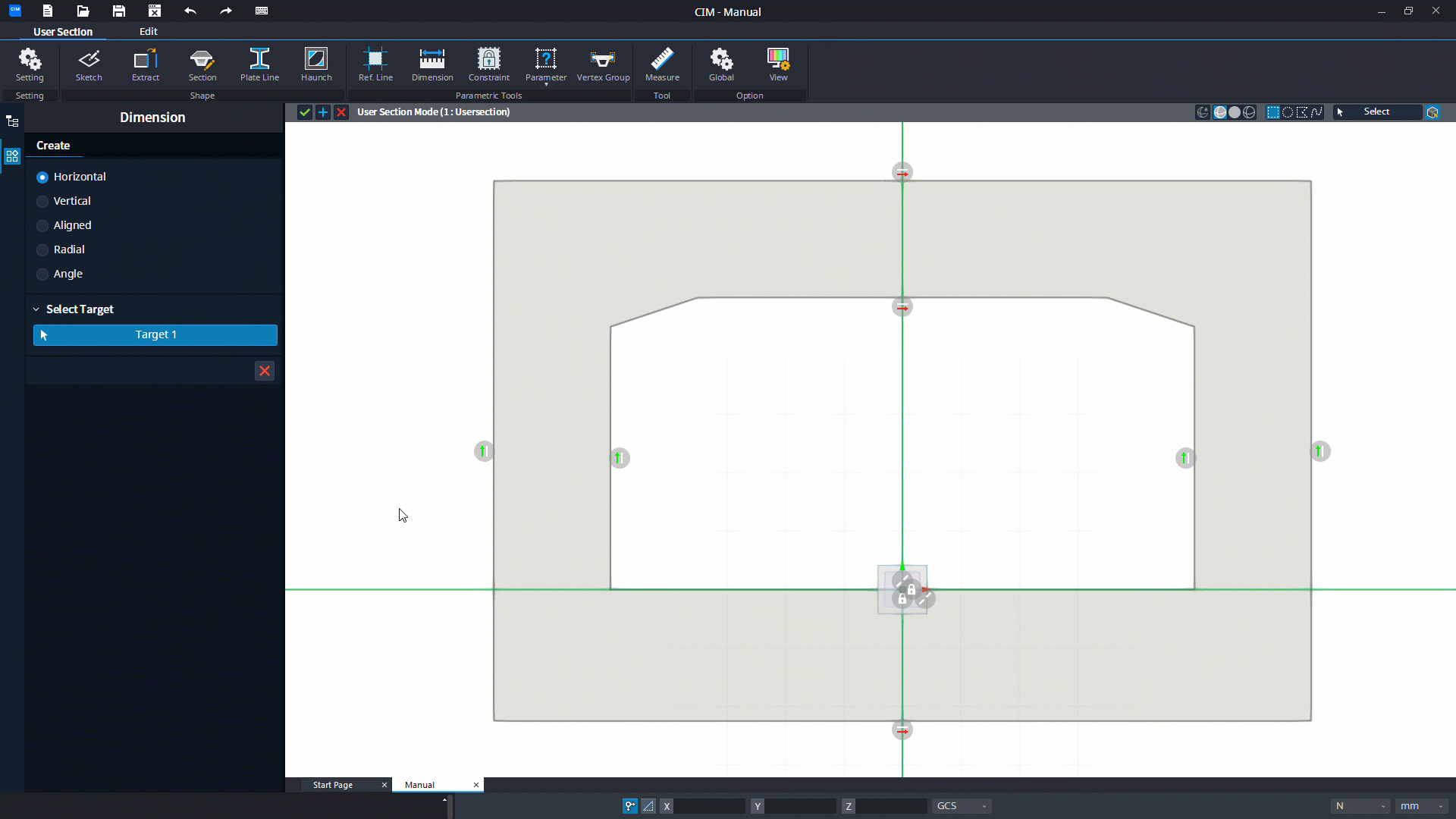

Create Dimension (Horizontal & Vertical)
파라메트릭 기능을 사용하여 단면 지오메트리를 변경하는 과정에서 사용할 고정 치수를 만듭니다. X축 또는 Y축 방향에 고정 치수가 생성됩니다.
• [Dimension Type]
Linear Type : X축 또는 Y축에 평행한 방향의 고정 치수를 생성합니다.
Direction
치수가 생성될 방향을 선택합니다.
Horizontal : X축 기준의 수평 방향 고정 치수를 생성합니다.
Vertical : Y축 기준의 연직 방향 고정 치수를 생성합니다..
• [Select Target]
치수 생성의 대상 객체(Reference Line, Edge, Vertex)를 화면에서 선택합니다.
Horizontal Dimension의 Target 1의 선택에 따른 Target 2의 선택 가능 대상은 아래와 같습니다.
| Target 1 | Target 2 |
|---|---|
| Reference Line | Reference Line / Vertex |
| Edge | 선택하지 않음. |
| Vertex | Reference Line / Vertex |
Edge를 Target 1으로 선택하였을 경우 Target 2를 선택하지 못하며, 이 경우 Edge의 수평 방향으로의 길이가 고정 치수로 결정됩니다.

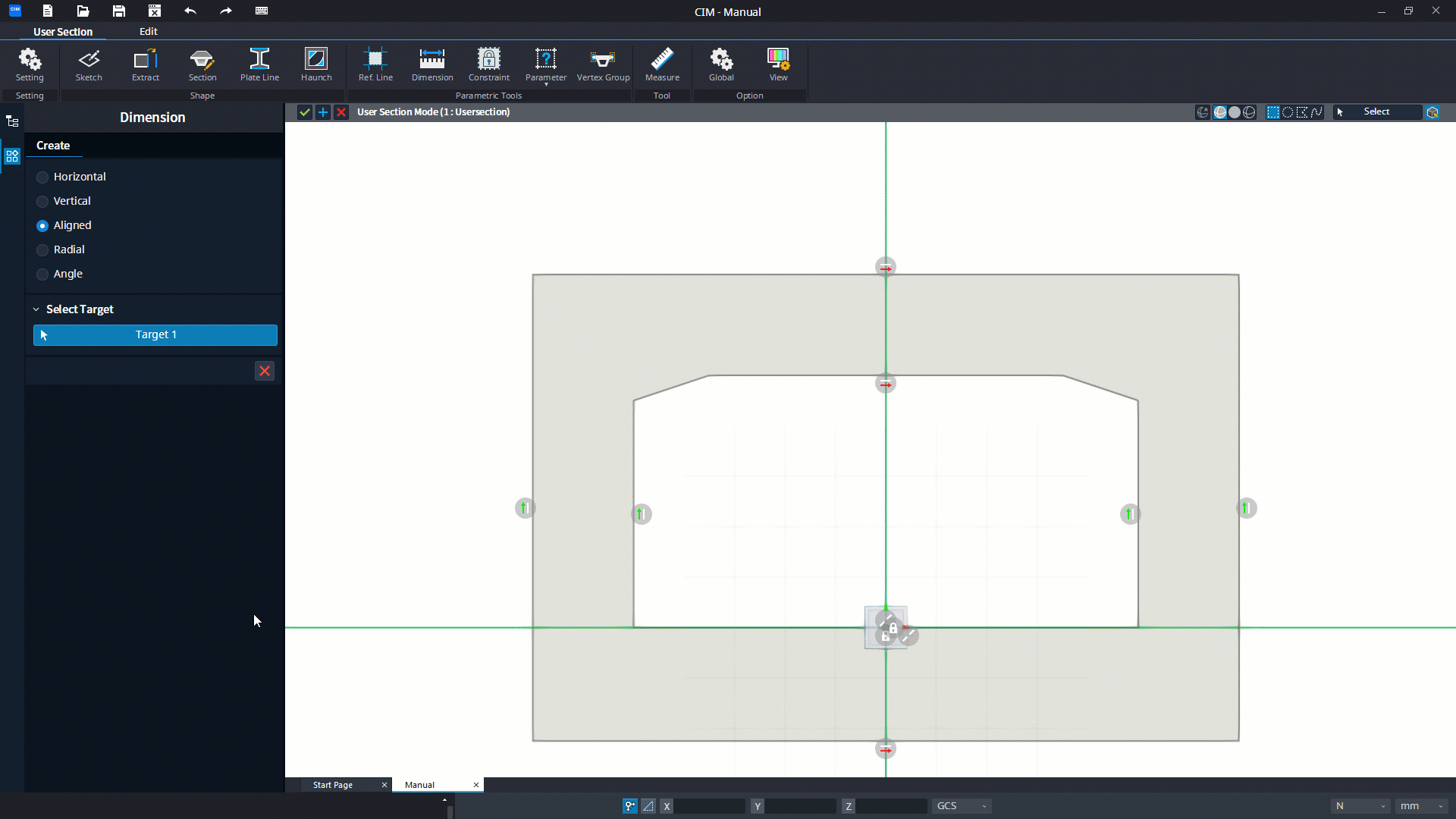

Create Dimension (Aligned)
두 타겟 사이의 최단 거리 방향으로의 고정 치수를 생성합니다.
[Dimension Type]
Aligned Type : X축 또는 Y축과 평행하지 않은 방향으로 고정 치수를 만듭니다.
[Select Target]
치수 생성의 대상 객체(Reference Line, Edge, Vertex)를 화면에서 선택합니다.
Aligned Dimension의 Target 1의 선택에 따른 Target 2의 선택 가능 대상은 아래와 같습니다.
| Target 1 | Target 2 |
|---|---|
| Reference Line | Edge (Target 1과 평행) / Vertex |
| Edge | Reference Line / Edge (Target 1과 평행) Vertex / 선택하지 않음. |
| Vertex | Reference Line / Edge / Vertex |
Edge를 Target 1으로 선택하였을 경우 Target 2를 선택하지 않을 수도 있으며 이 경우 해당 Edge 의 길이가 고정 치수로 설정됩니다.

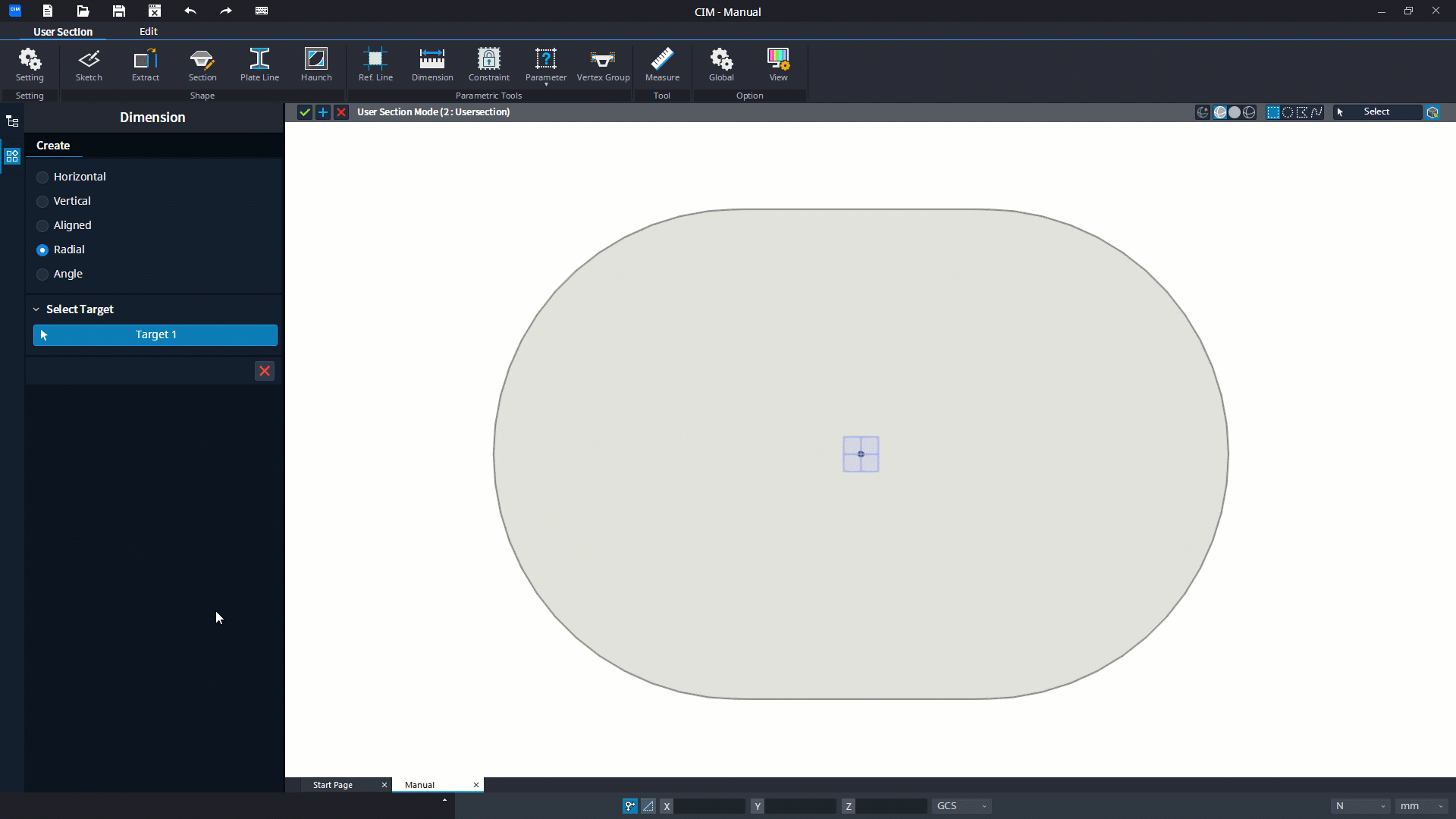

Create Dimension (Radial)
반지름의 고정 치수를 생성합니다.
[Dimension Type]
Radial Type : 반지름의 고정 치수.
[Select Target]
Radial Dimension의 Target은 Arc 형상의 Edge만 선택 가능합니다.

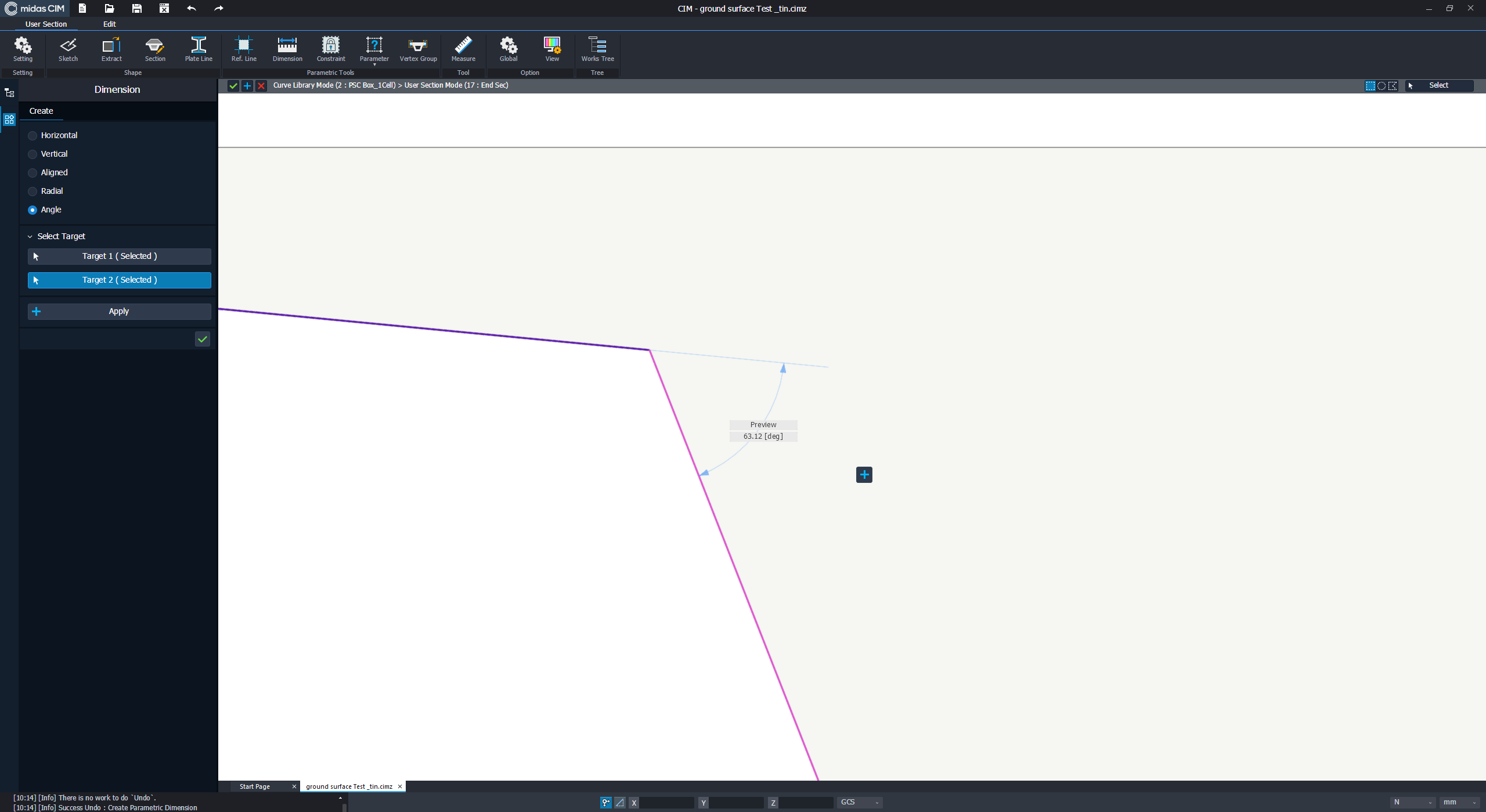

Create Dimension (Angle)
두 Edge 사이의 각도 고정 치수를 생성합니다.
[Dimension Type]
Angle Type : 각도 고정치수.
[Select Target]
Angle Dimension의 Target은 각도가 다른 2개의 Edge를 선택해야 합니다.
참고자료
• 파라미터 연동 및 형상 변경(User Section)
• 속성창을 이용한 형상 변환(User Section)
