개요
• 참조 선을 생성합니다.
실행
[User Section Mode]
• Ribbon Menu > [User Section] Tab > [Parametric Tools] Group > Ref. Line
설명

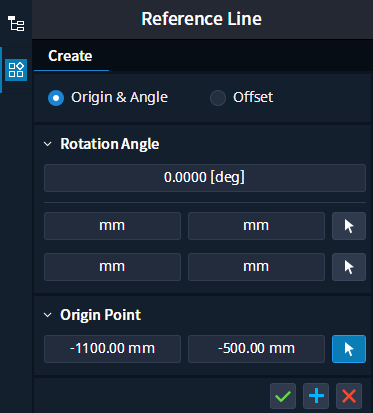

Origin & Angle 방법
참조 선의 원점 좌표와 X축 기준의 회전 각도를 통해 생성하는 방법입니다.
• [Method]
Origin & Angle : 원점과 X축 기준의 회전 각을 입력하여 참조 선을 생성합니다.
• [Rotation Angle]
X축 기준의 회전 각도를 입력하거나,
두 점을 Pick하여 각도를 자동 계산합니다.
• [Origin Point]
참조 선의 원점이 위치할 곳을 선택하여 새로운 참조 선을 생성합니다.

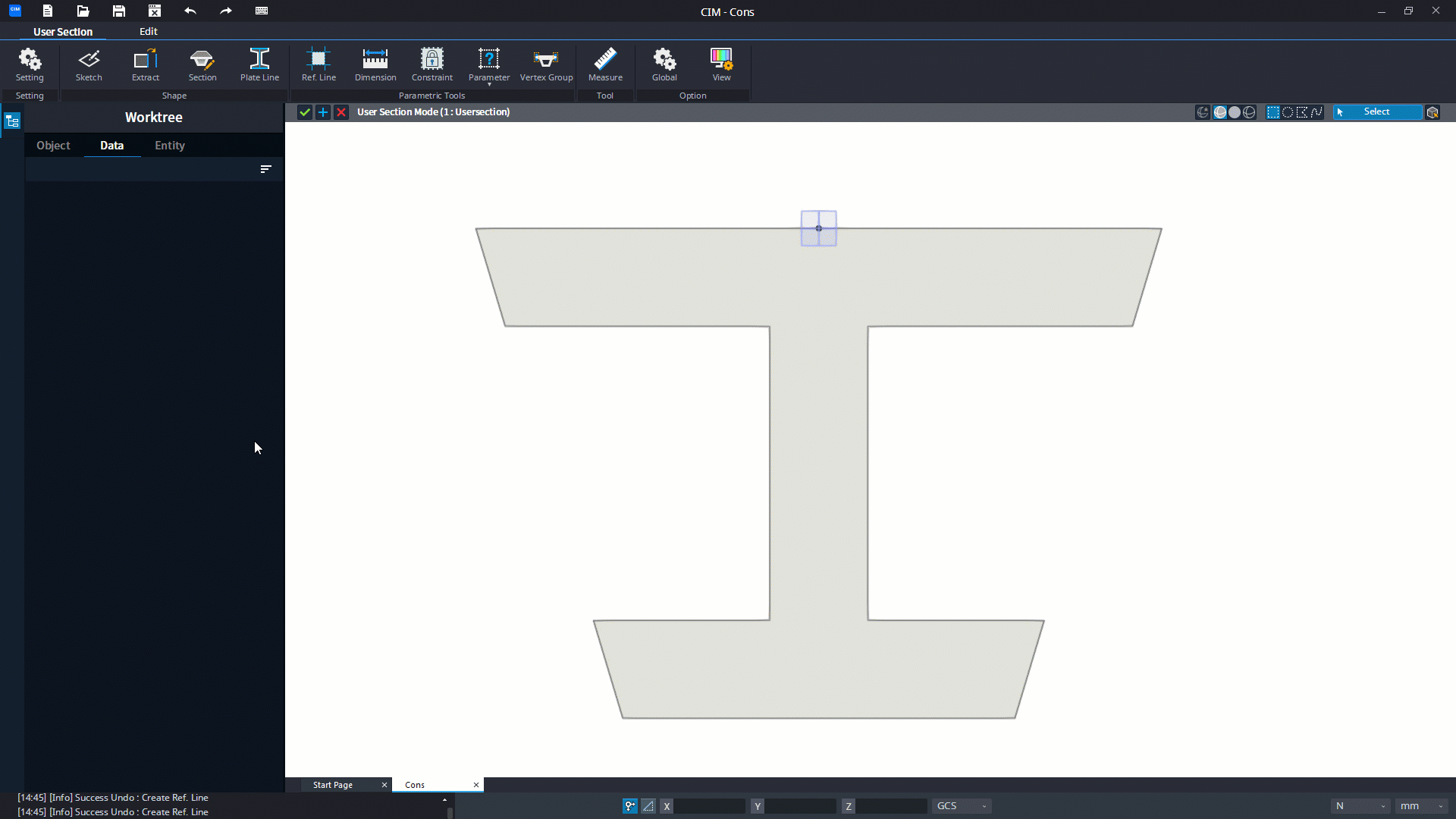

상세 설명 (Origin & Angle에 의한 Reference Line 생성 동작)

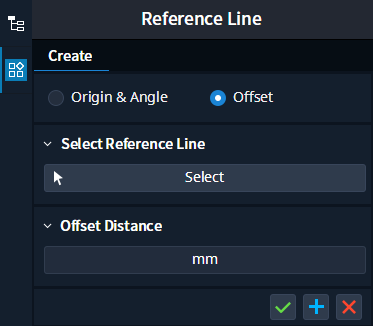

Offset 방법
선택한 Reference Line으로부터의 이격 거리를 입력하여 생성하는 방법입니다.
• [Method]
Offset : 기 생성한 참조 선을 선택하고, 해당 참조 선으로 부터 떨어질 이격거리를 입력하여 새로운 참조 선을 생성합니다.
• [Select Reference Line]
기 생성한 Reference Line을 선택합니다.
• [Offset Distance]
선택한 참조 선으로부터의 이격 거리를 입력하여 새로운 참조 선을 생성합니다.

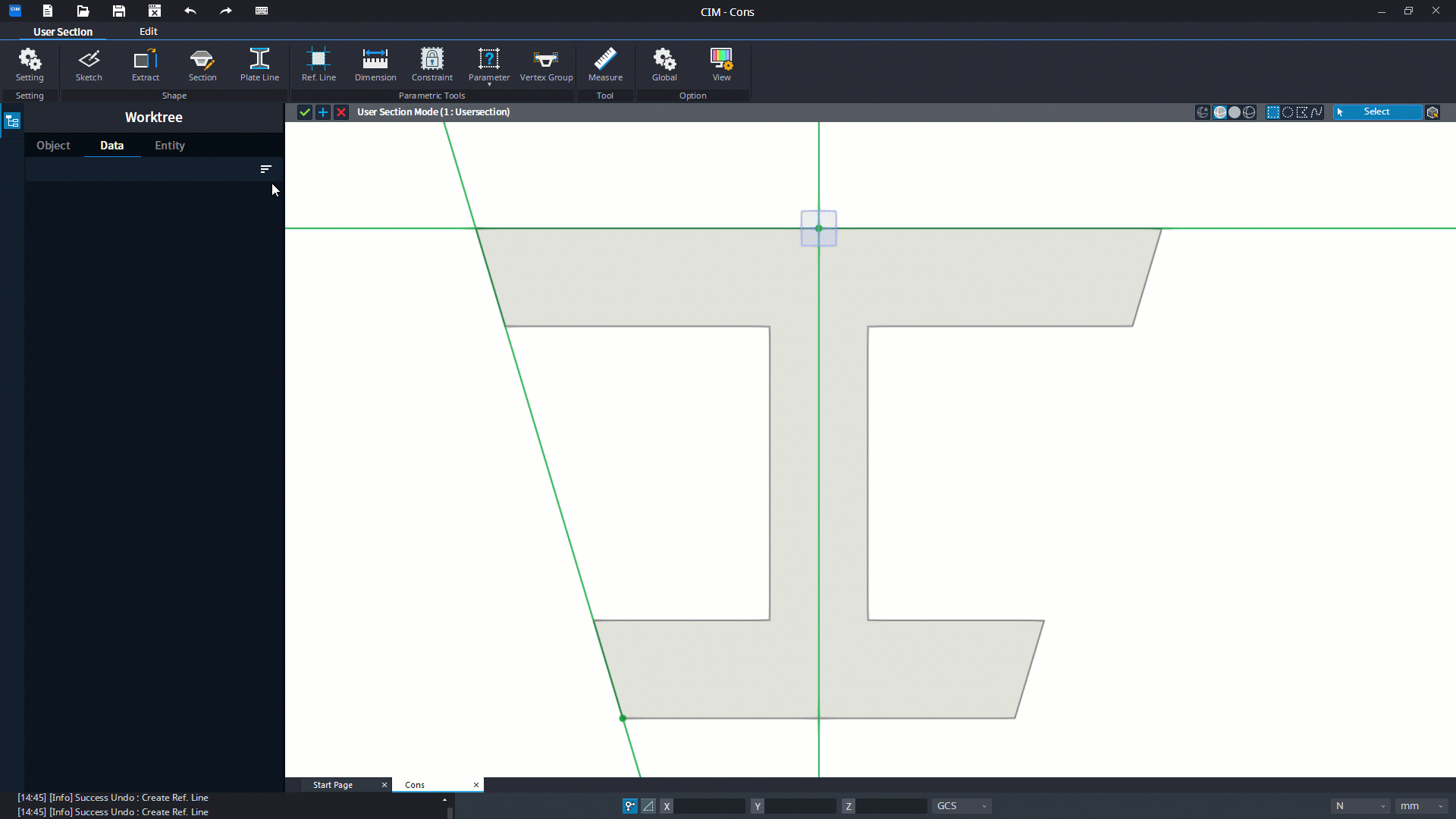

상세 설명 (Offset에 의한 Reference Line 생성 동작)
