Use Case

개요

• 객체의 속성창 값을 변경하여 사용자 정의 단면의 형상을 변경합니다.

실행

[User Section Mode]

• Reference Line

화면에서 Reference Line을 선택

• Dimension

Works Tree 실행

Works Tree에 등록되어 있는 Dimension에서 마우스 오른쪽 버튼 클릭

Context Menu의 Property 클릭

설명

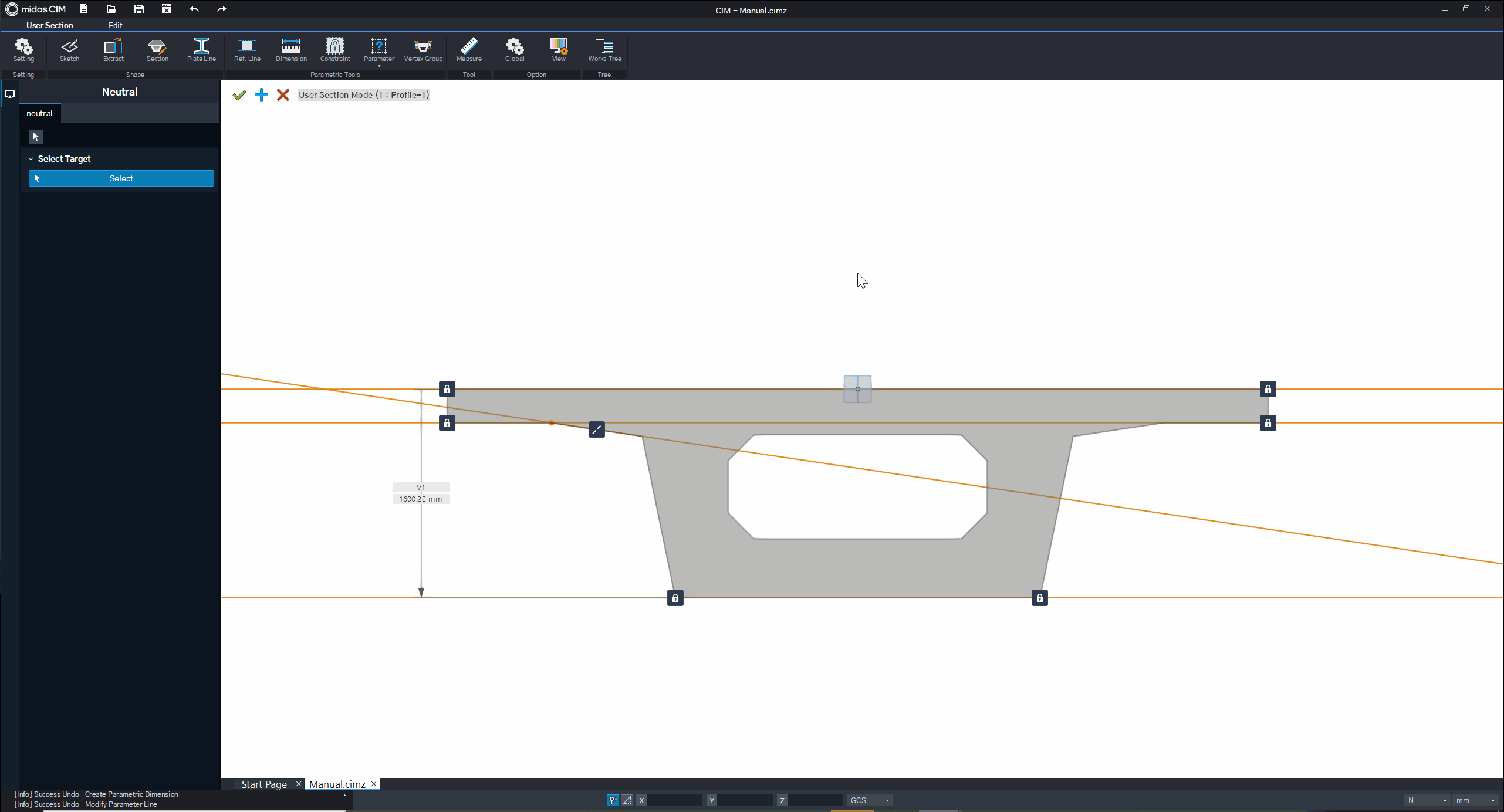

Reference Line의 각도 변경을 통한 형상 변경

Reference Line의 각도를 변경하여 단면의 모습을 해당 값에 연동하여 변경합니다.

• [Rotation]

Parameter : 매개변수를 활용하여 단면의 형상을 변경하고자 할 때, 연동 관계를 형성할 매개변수를 설정합니다.

Value : 선택한 Reference Line의 회전 각도를 변경하여 단면의 모습을 해당 값에 연동하여 변경합니다.

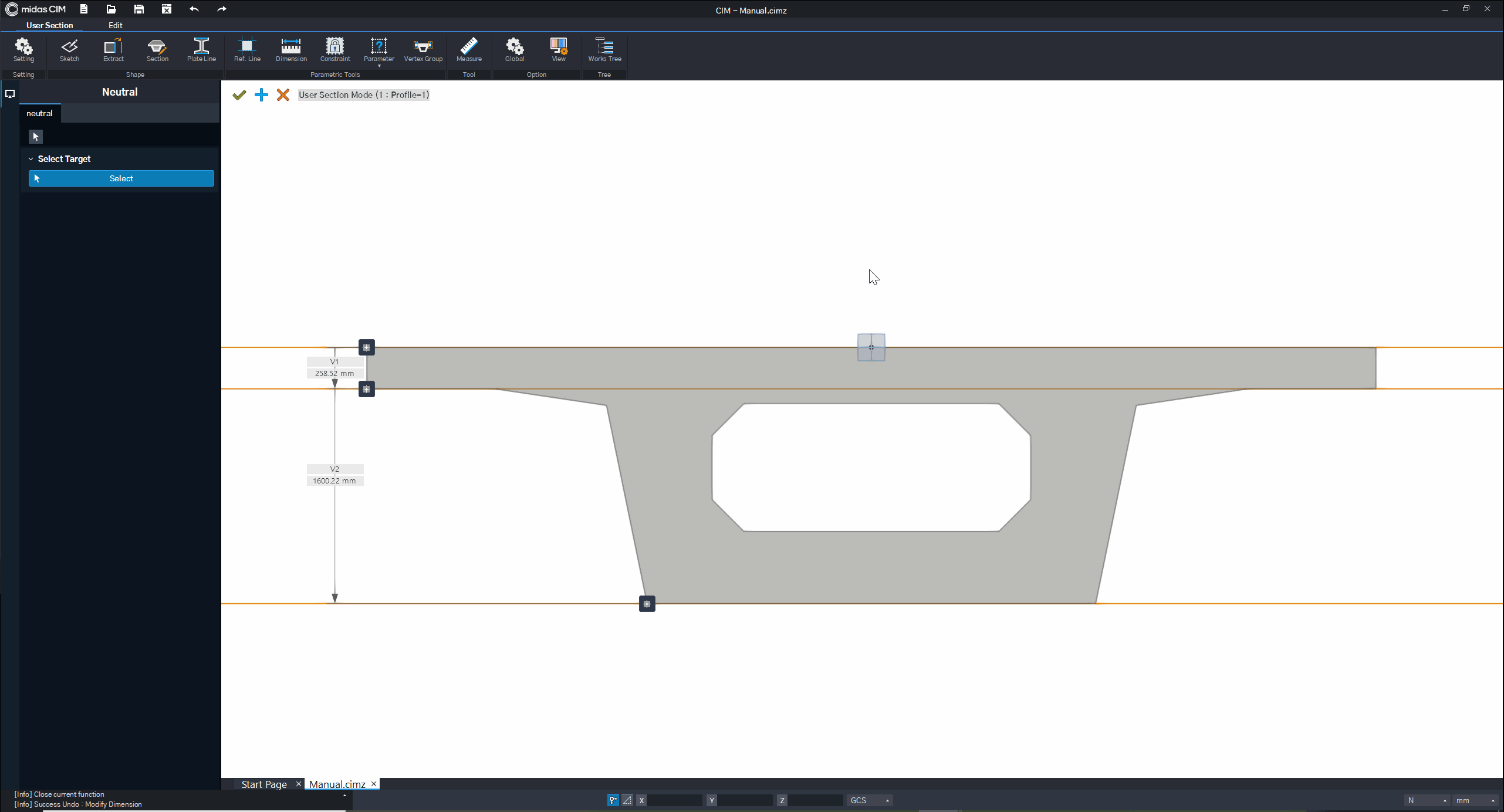

Dimension의 치수 값 변경을 통한 형상 변경

Dimension의 치수 값을 변경하여 단면의 모습을 해당 값에 연동하여 변경합니다.

• [Dimension]

Parameter : 매개변수를 활용하여 단면의 형상을 변경하고자 할 때, 연동 관계를 형성할 매개변수를 설정합니다.

Parameter : 선택한 Dimension의 치수 값을 변경하여 단면의 모습을 해당 값에 연동하여 변경합니다.

참고자료

• Reference Line

• Dimension
