개요
• Parameter(Link) 기능을 통해 치수(Dimension)와 매개변수(Parameter) 간의 연동 관계를 설정합니다.
• 테이블의 매개변수 값을 변경하여 사용자 정의 단면(User Section)의 형상을 변경합니다.
실행
[User Section Mode]
• Ribbon Menu > [User Section] Tab > [Parametric Tools] Group > Parameter > Link
• Ribbon Menu > [User Section] Tab > [Parametric Tools] Group > Parameter > Edit
• 화면에서 Reference Line을 선택
설명

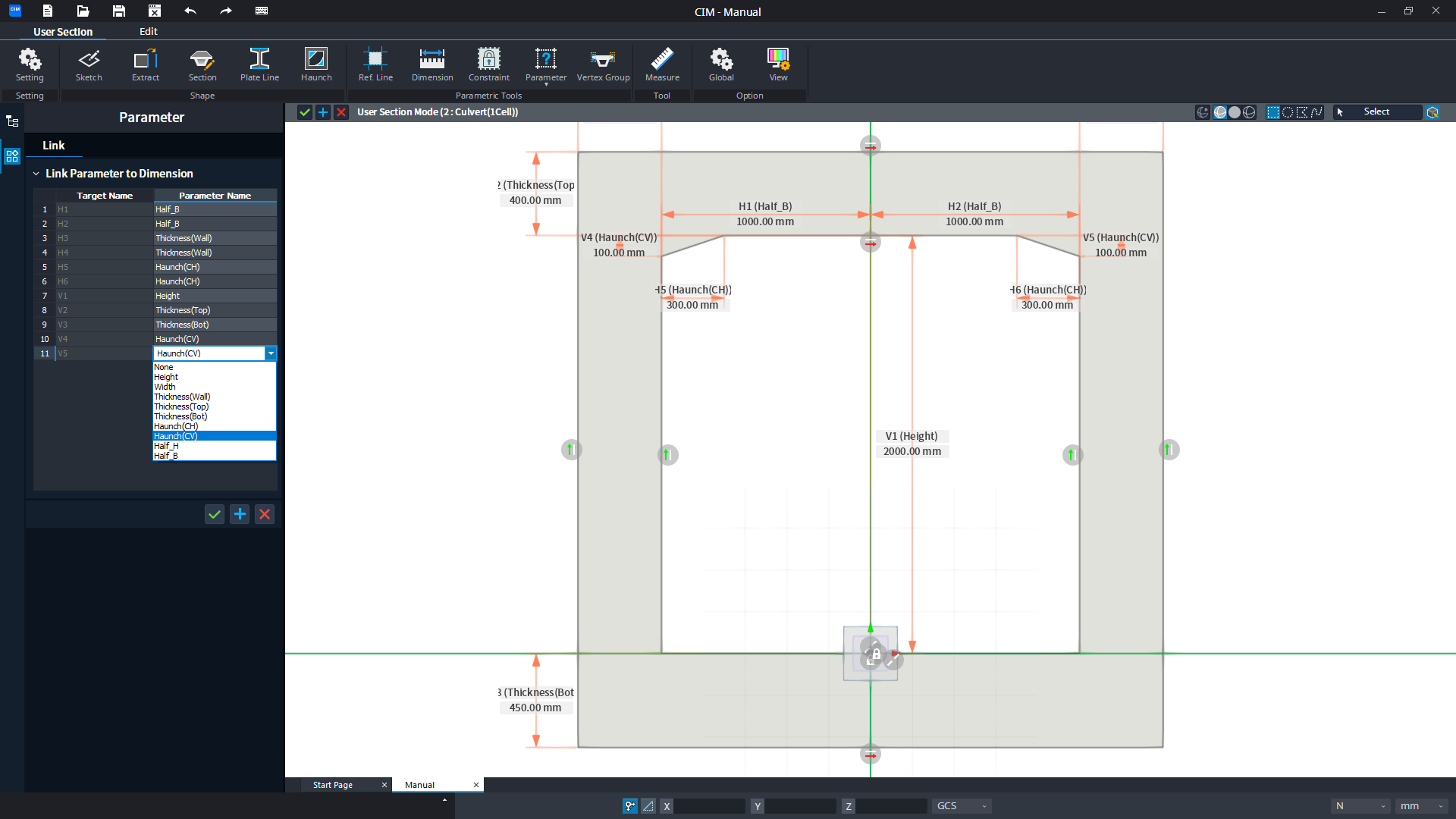

길이 매개변수와 Dimension 간의 연동 관계 설정
길이(Length) 매개변수(Parameter)와 치수(Dimension) 간의 연동 관계를 설정합니다.
• [Link Parameter to Dimension]
Target Name : Dimension의 이름을 확인합니다.
Parameter Name : Dimension의 치수 값과 Link할 매개변수를 설정합니다.
유형을 Length로 설정한 매개변수만 Dimension과 연동 관계를 가질 수 있습니다.
치수(Dimension)과 매개변수(Parameter)간의 연동 관계를 설정하기 위해서는 매개변수를 먼저 정의해야 합니다.
참고 - 파라미터 정의 변경(User Section)

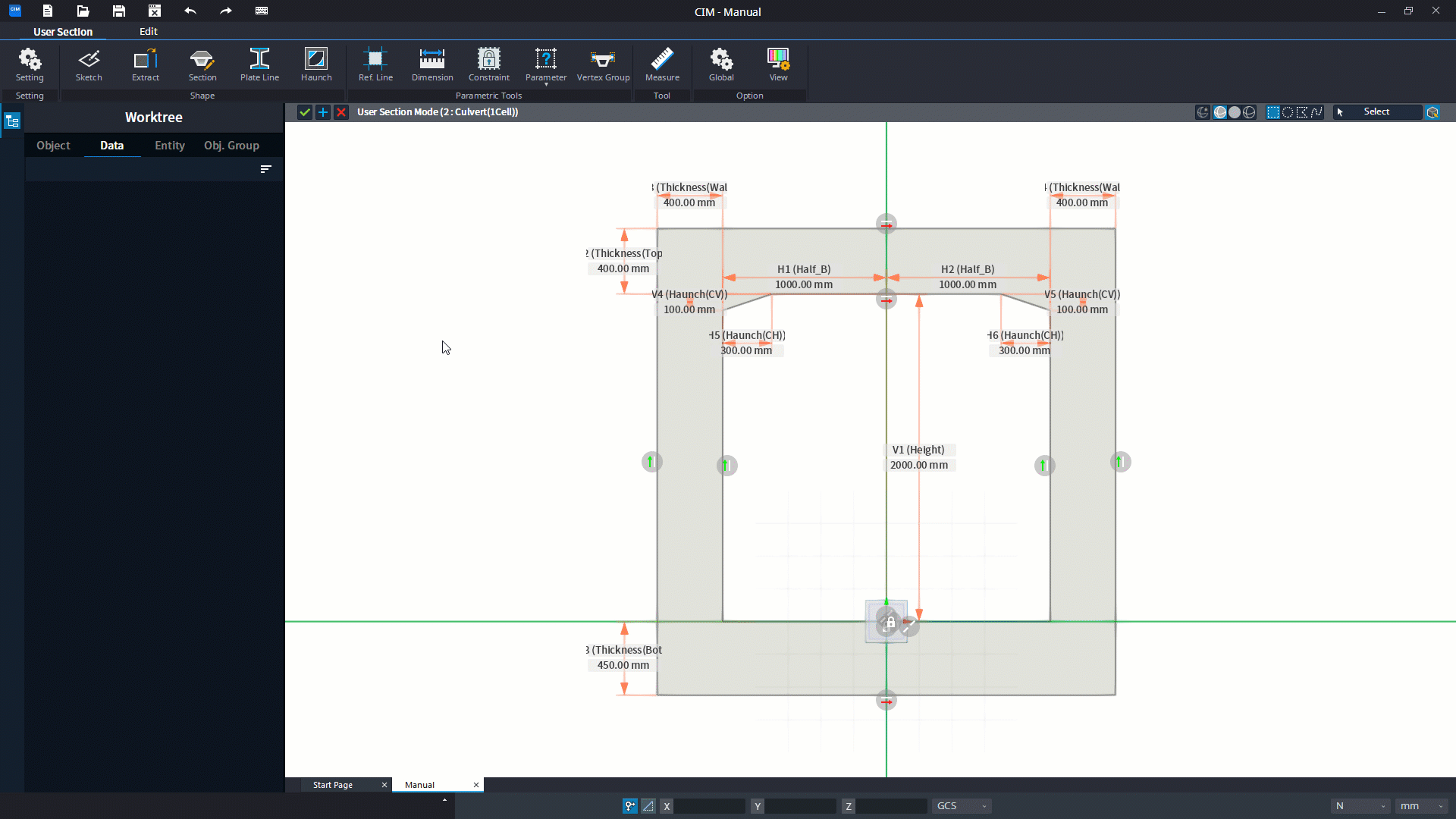

길이 매개변수 값 변경을 통한 사용자 정의 단면 형상 변경
길이 매개변수 값을 변경하여 사용자 정의 단면의 형상을 변경합니다.
• 테이블
Type : 매개변수의 유형을 설정합니다.
Parameter Name : 매개변수의 이름을 입력합니다.
Variable Name : 매개변수의 변수 이름을 입력합니다.
Equation : Functional을 On으로 설정한 경우 활성화되는 칸으로, Base Parameter의 변수 이름을 사용하여 함수를 입력합니다.
Length : 유형을 “Length”로 설정한 매개변수의 경우 Length 입력란이 활성화되며, 길이를 입력할 수 있습니다.
Angle : 유형을 “Angle”로 설정한 매개변수의 경우 Angle 입력란이 활성화되며, 각도를 입력할 수 있습니다.
Coordinate : 유형을 “Coordinate”로 설정한 매개변수의 경우 Coordinate 입력란이 활성화되며, 좌표를 입력할 수 있습니다.
우선 Parameter Edit 기능에서 먼저 파라미터 변수들을 정의하고 Parameter Link 기능을 통하여 Dimension 과 연결해야 합니다. 그 후 Parameter Edit 기능에서, 길이 값 변경을 통해 User Section 단면 형상을 변경할 수 있습니다.

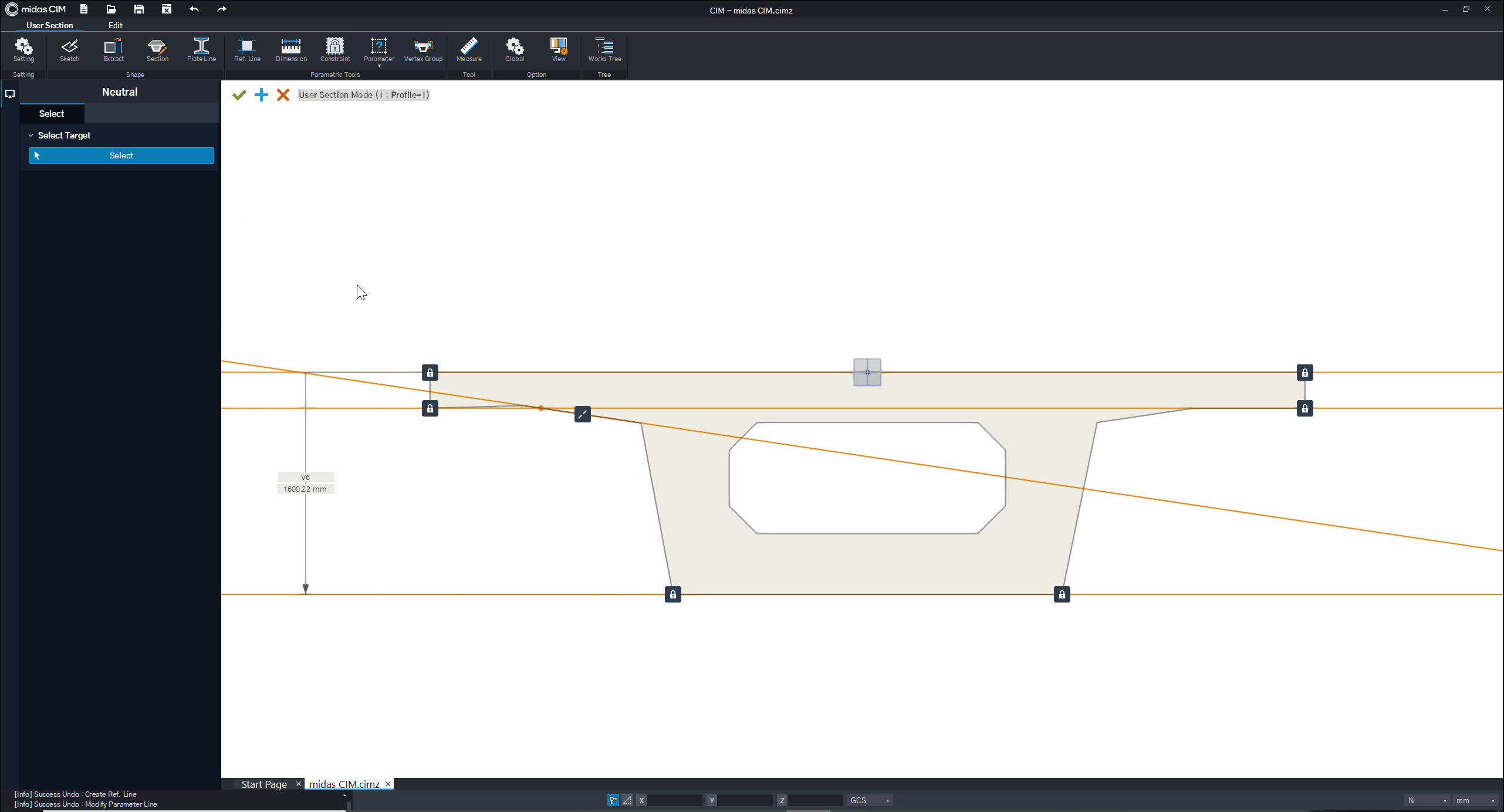

각도 매개변수와 Ref. Line 간의 연동 관계 설정
각도(Angle) 매개변수(Parameter)와 Ref. Line 간의 연동 관계를 설정합니다.
• 테이블
Type : 매개변수의 유형을 설정합니다.
Parameter Name : 매개변수의 이름을 입력합니다.
Variable Name : 매개변수의 변수 이름을 입력합니다.
Equation : Functional을 On으로 설정한 경우 활성화되는 칸으로, Base Parameter의 변수 이름을 사용하여 함수를 입력합니다.
Length : 유형을 “Length”로 설정한 매개변수의 경우 Length 입력란이 활성화되며, 길이를 입력할 수 있습니다.
Angle : 유형을 “Angle”로 설정한 매개변수의 경우 Angle 입력란이 활성화되며, 각도를 입력할 수 있습니다.
Coordinate : 유형을 “Coordinate”로 설정한 매개변수의 경우 Coordinate 입력란이 활성화되며, 좌표를 입력할 수 있습니다.
유형을 Angle로 설정한 매개변수만 Ref. Line의 Rotation Parameter와 연동 관계를 가질 수 있습니다.
Parameter를 연동한 이후에는 Rotation 블록의 Value를 직접 입력할 수 없습니다.
Ref. Line의 각도와 매개변수(Parameter)간의 연동 관계를 설정하기 위해서는 매개변수를 먼저 정의해야 합니다.
참조 - 파라미터 정의 기능(User Section)
각도 매개변수 값 변경을 통한 사용자 정의 단면 형상 변경
각도 매개변수 값을 변경하여 사용자 정의 단면의 형상을 변경합니다.
• 테이블
Type : 매개변수의 유형을 설정합니다.
Parameter Name : 매개변수의 이름을 입력합니다.
Variable Name : 매개변수의 변수 이름을 입력합니다.
Equation : Functional을 On으로 설정한 경우 활성화되는 칸으로, Base Parameter의 변수 이름을 사용하여 함수를 입력합니다.
Length : 유형을 “Length”로 설정한 매개변수의 경우 Length 입력란이 활성화되며, 길이를 입력할 수 있습니다.
Angle : 유형을 “Angle”로 설정한 매개변수의 경우 Angle 입력란이 활성화되며, 각도를 입력할 수 있습니다.
Coordinate : 유형을 “Coordinate”로 설정한 매개변수의 경우 Coordinate 입력란이 활성화되며, 좌표를 입력할 수 있습니다.
우선 Parameter Edit 기능에서 먼저 파라미터 변수들을 정의한 후 Ref. Line 속성창의 Parameter 값과 연동해야 합니다. 그 후 Parameter Edit 기능에서, 각도 값 변경을 통해 User Section 단면 형상을 변경할 수 있습니다.
참고자료
• Reference Line
• Dimension
• Constraint
• 파라미터 정의 기능(User Section)
