개요
• 현재 모드의 기본 매개변수와 구속 매개변수를 정의합니다.
• 현재 모드의 매개변수 또는 하위 모드에서 정의한 구속 매개변수의 값을 변경합니다.
실행
[User Section Mode]
• Ribbon Menu > [User Section] Tab > [Parametric Tools] Group > Parameter > Edit
설명
매개변수의 정의 (Base Parameter)

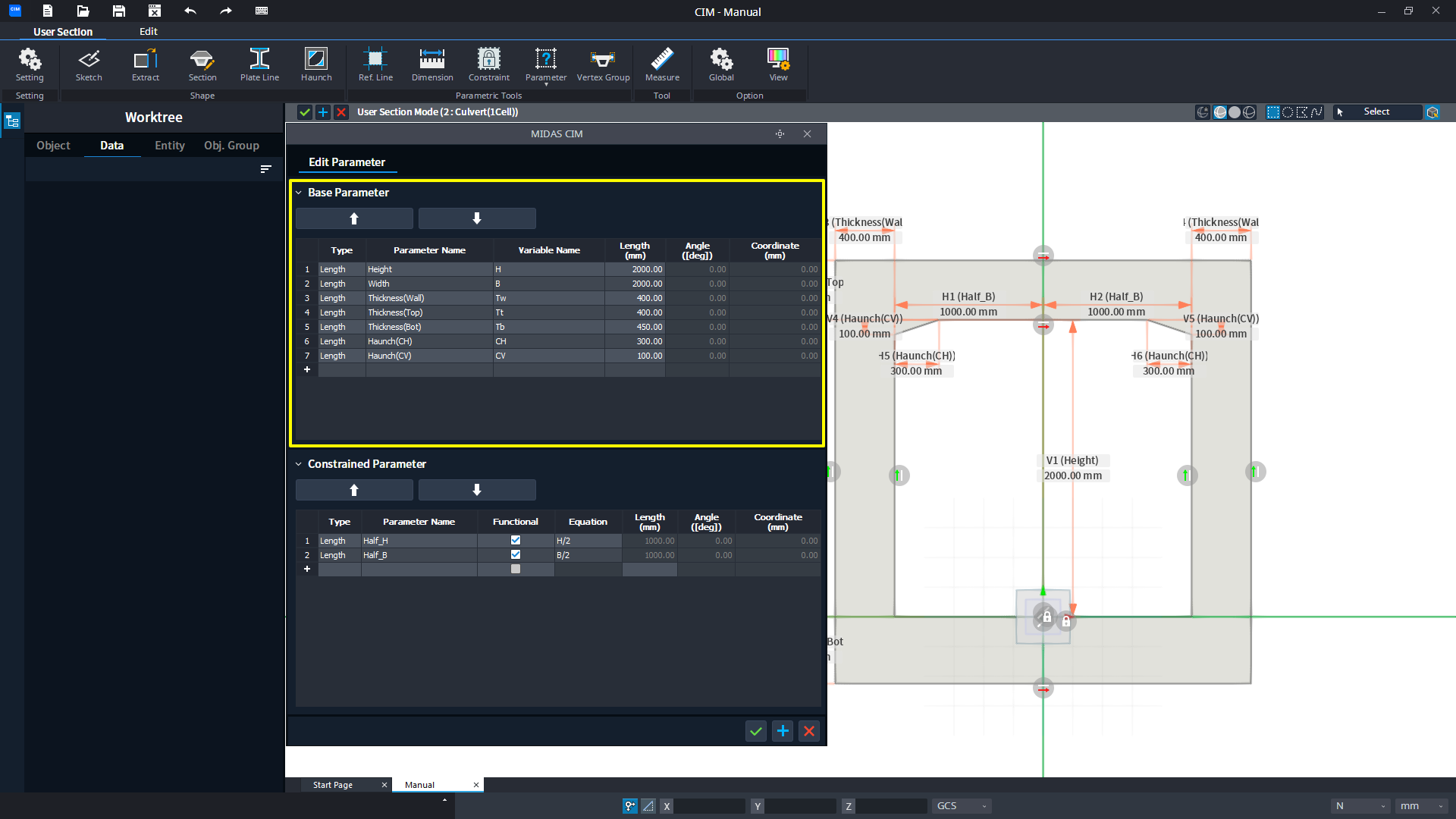

• [Base Parameter]
Up 버튼 : 현재 테이블에 선택되어 있는 매개변수의 등록 순서를 한 행 위로 이동합니다.
Down 버튼 : 현재 테이블에 선택되어 있는 매개변수의 등록 순서를 한 행 아래로 이동합니다.
• 테이블
Type : 매개변수의 유형을 설정합니다.
Parameter Name : 매개변수의 이름을 입력합니다.
Variable Name : 매개변수의 변수 이름을 입력합니다.
Length : 유형을 “Length”로 설정한 매개변수의 경우 Length 입력란이 활성화되며, 길이를 입력할 수 있습니다.
Angle : 유형을 “Angle”로 설정한 매개변수의 경우 Angle 입력란이 활성화되며, 각도를 입력할 수 있습니다.
Coordinate : 유형을 “Coordinate”로 설정한 매개변수의 경우 Coordinate 입력란이 활성화되며, 좌표를 입력할 수 있습니다.
정의한 매개변수를 Dimension 또는 Ref. Line과 연결한 후 매개변수 값의 변경을 통해 사용자 정의 단면의 형상을 변경할 수 있습니다.
참고 - 파라미터 연동 및 형상 변경(User Section)
매개변수의 정의 (Constrained Parameter)

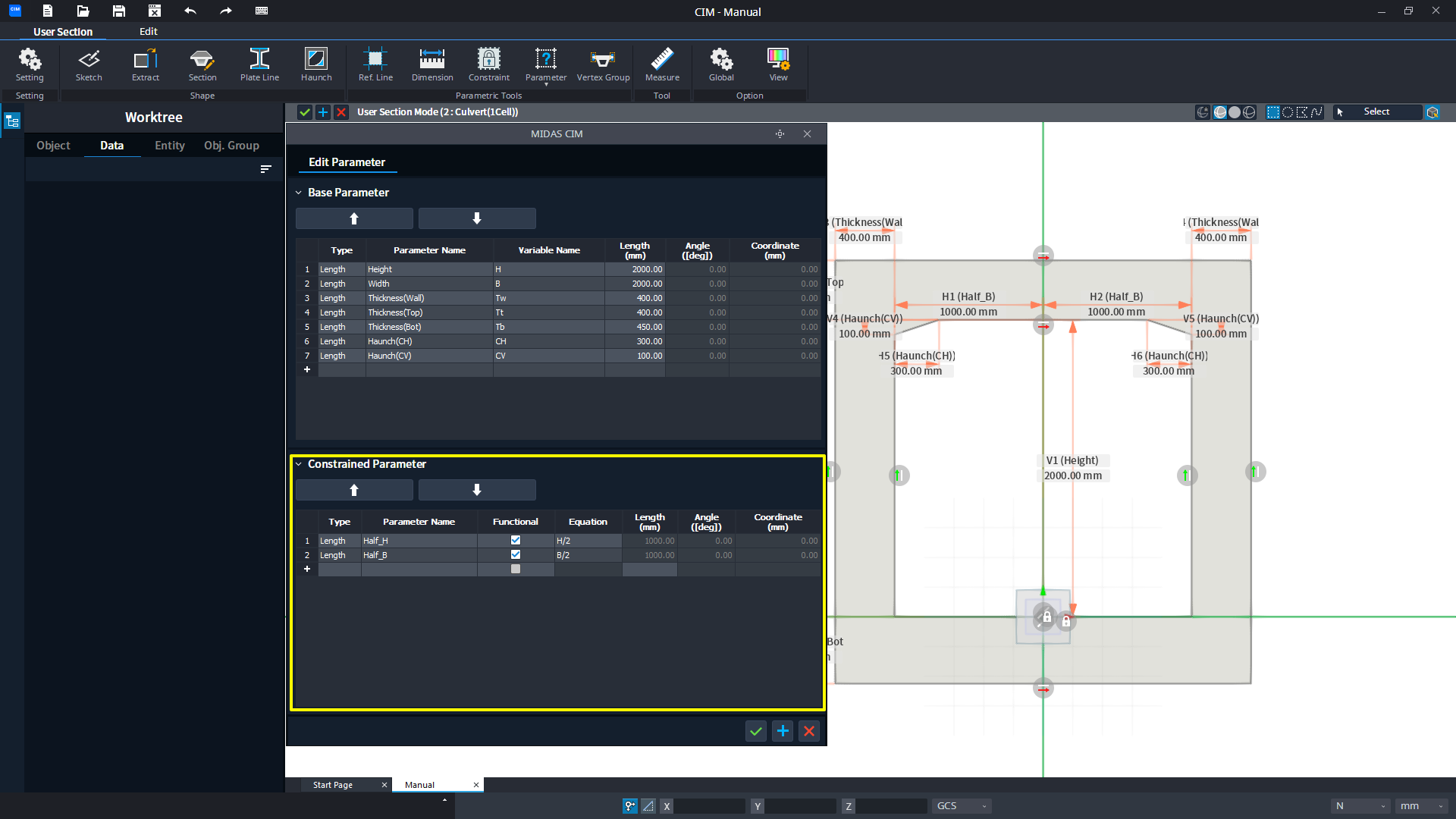

• [Constraint Parameter]
Up 버튼 : 현재 테이블에 선택되어 있는 매개변수의 등록 순서를 한 행 위로 이동합니다.
Down 버튼 : 현재 테이블에 선택되어 있는 매개변수의 등록 순서를 한 행 아래로 이동합니다.
• 테이블
Type : 매개변수의 유형을 설정합니다.
Parameter Name : 매개변수의 이름을 입력합니다.
Variable Name : 매개변수의 변수 이름을 입력합니다.
Equation : Functional을 On으로 설정한 경우 활성화되는 칸으로, Base Parameter의 변수 이름을 사용하여 함수를 입력합니다.
Length : 유형을 “Length”로 설정한 매개변수의 경우 Length 입력란이 활성화되며, 길이를 입력할 수 있습니다.
Angle : 유형을 “Angle”로 설정한 매개변수의 경우 Angle 입력란이 활성화되며, 각도를 입력할 수 있습니다.
Coordinate : 유형을 “Coordinate”로 설정한 매개변수의 경우 Coordinate 입력란이 활성화되며, 좌표를 입력할 수 있습니다.
Functional을 On으로 설정한 경우, Equation 란이 활성화 되며 기본 매개변수에 입력한 Variable Name을 활용한 함수의 형태를 사용할 수 있습니다. 이를 통해 기본 매개변수 하나의 값을 활용하여 여러 매개변수를 자동 계산할 수 있습니다.
정의한 매개변수를 Dimension 또는 Ref. Line과 연결한 후 매개변수 값의 변경을 통해 사용자 정의 단면의 형상을 변경할 수 있습니다.
참고 - 파라미터 연동 및 형상 변경(User Section)
함수에 적용되는 단위는 모델에 설정된 단위와 무관하게 m, degree로 적용되는 것에 유의하여야 한다.
참고자료
• 파라미터 연동 및 형상 변경(User Section)
• Reference Line
• Dimension
• Constraint
