개요
• Constraint Point의 좌표와 Parameter(매개변수)간의 연동 관계를 설정합니다.
• 테이블의 매개변수 값을 변경하여 라이브러리의 형상을 변경합니다.
실행
[Point Library Mode]
• 화면에서 Constraint Point를 선택
• Ribbon Menu > [Point Library] Tab > [Parameter] Group > Parameter
설명
Parameter와 Constraint Point를 연결
기생성한 Constraint Point와 Parameter(매개변수)간의 연동 관계를 설정합니다.
• [Classification]
객체의 분류 속성을 확인, 또는 편집합니다.
• [Geometry]
Current Mode Parameter : 현재 모드에서 정의한 구속 매개변수가 Constrained Parameter 테이블에 출력됩니다.
Parameter (X) : Constraint Point의 X 좌표를 매개변수와 연동시킵니다.
Parameter (Y) : Constraint Point의 Y 좌표를 매개변수와 연동시킵니다.
Parameter (Z) : Constraint Point의 Z 좌표를 매개변수와 연동시킵니다.
유형을 Coordinate으로 설정한 매개변수만 Constraint Point와 연동 관계를 가질 수 있습니다.
매개변수와 Constraint Point를 연결하기 위해서는 매개변수를 먼저 정의해야 합니다.
참고 - 파라미터 정의 기능(Point Library)

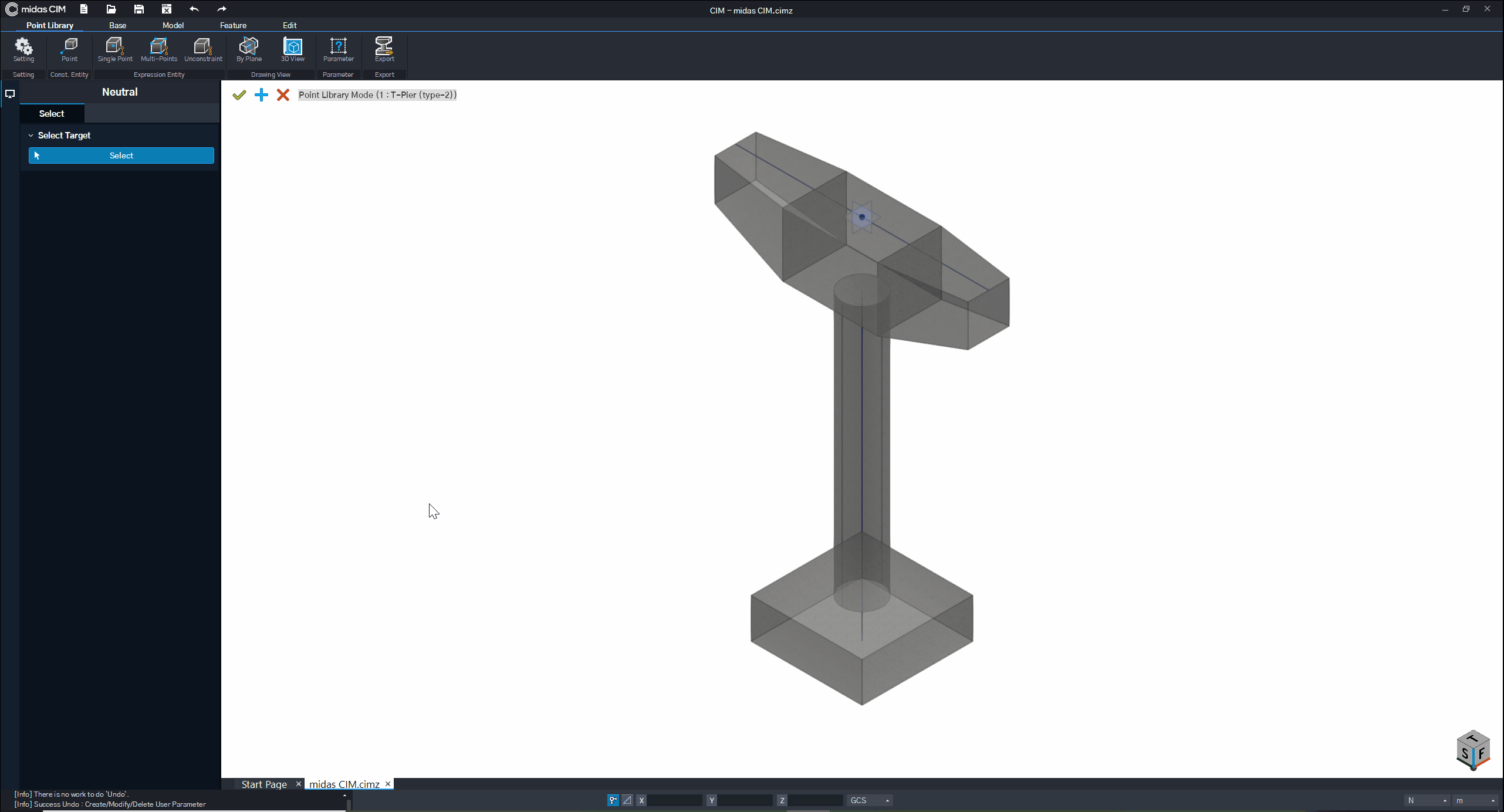

Current Mode Parameter - Parameter 기능을 이용한 Library의 형상 변경
Parameter 기능을 사용하여 라이브러리의 형상을 변경합니다.
• [Constrained Parameter]
Edit Parameter 대화 상자의 Constrained Parameter 테이블에 출력할 구속 매개변수를 설정합니다.
Current Mode Parameter : 현재 모드에서 정의한 구속 매개변수를 Constrained Parameter 테이블에 출력합니다.
Assigned Parameter : 하위 모드에서 정의하여 현재 모드에 할당한 구속 매개변수를 Constrained Parameter 테이블에 출력합니다.
Assigned Parameter 의 선택 가능 대상의 종류는 현재의 Mode에 따라 달라집니다.
• 테이블
Type : 매개변수의 유형을 설정합니다.
Parameter Name : 매개변수의 이름을 입력합니다.
Variable Name : 매개변수의 변수 이름을 입력합니다.
Equation : Functional을 On으로 설정한 경우 활성화되는 칸으로, Base Parameter의 변수 이름을 사용하여 함수를 입력합니다.
Length : 유형을 “Length”로 설정한 매개변수의 경우 Length 입력란이 활성화되며, 길이를 입력할 수 있습니다.
Angle : 유형을 “Angle”로 설정한 매개변수의 경우 Angle 입력란이 활성화되며, 각도를 입력할 수 있습니다.
Coordinate : 유형을 “Coordinate”로 설정한 매개변수의 경우 Coordinate 입력란이 활성화되며, 좌표를 입력할 수 있습니다.
위의 Parameter 와 Constraint Point를 연결하는 과정을 선행하여야, Parameter 값 변경을 통해 라이브러리의 형상을 변경할 수 있습니다.

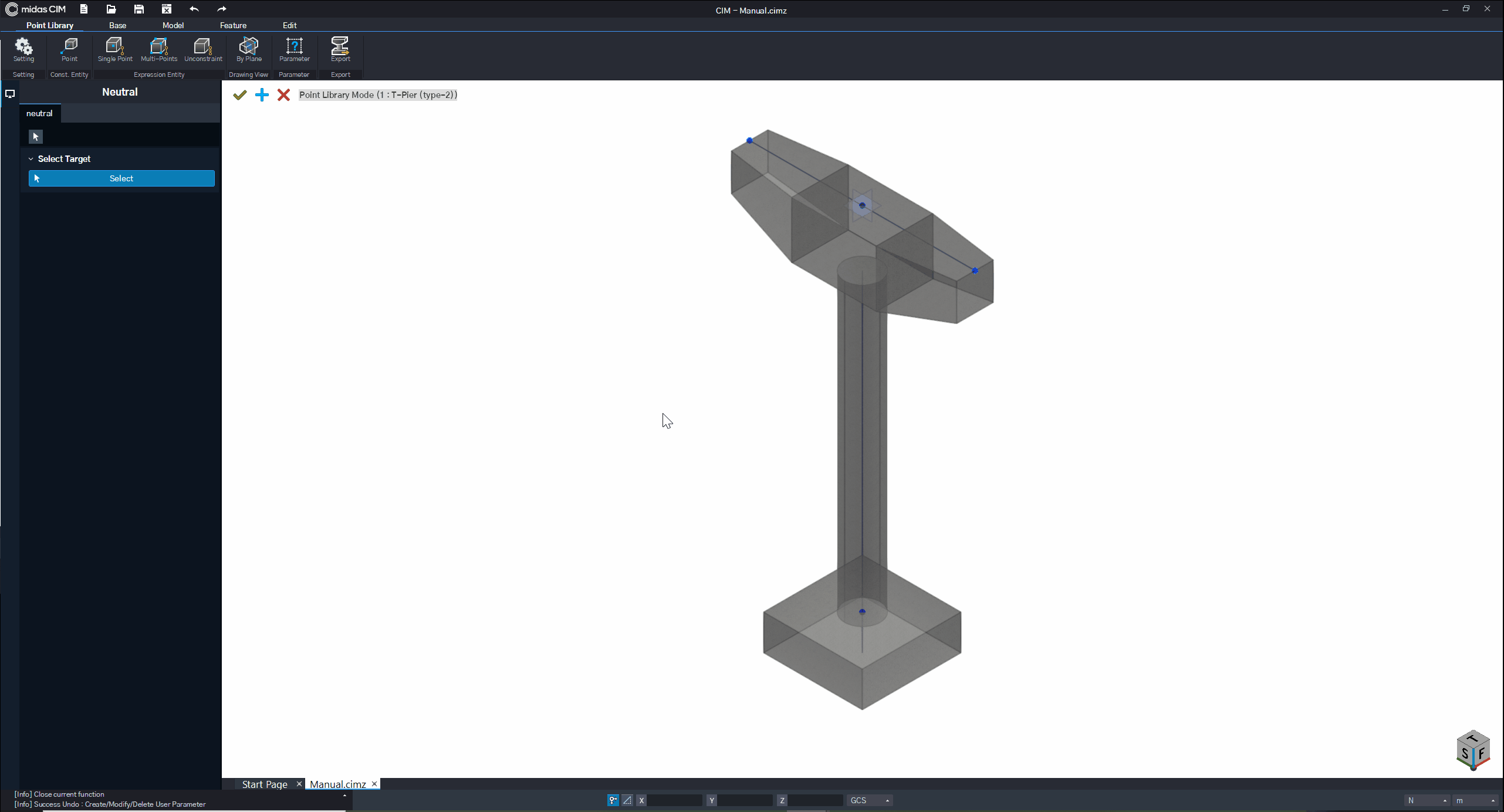

Assigned Parameter - Parameter 기능을 이용한 Library의 형상 변경
Parameter 기능을 사용하여 라이브러리의 형상을 변경합니다.
• [Constrained Parameter]
Edit Parameter 대화 상자의 Constrained Parameter 테이블에 출력할 구속 매개변수를 설정합니다.
Current Mode Parameter : 현재 모드에서 정의한 구속 매개변수를 Constrained Parameter 테이블에 출력합니다.
Assigned Parameter : 하위 모드에서 정의하여 현재 모드에 할당한 구속 매개변수를 Constrained Parameter 테이블에 출력합니다.
하위 모드에서 정의한 매개변수(Assigned Parameter의 구속 매개변수)는 등록 순서를 변경할 수 없습니다.
Assigned Parameter 의 선택 가능 대상의 종류는 현재의 Mode에 따라 달라집니다.
Constrained Parameter를 Assigned Parameter로 설정하면 Select Target 버튼이 나타납니다. 현재 모드에 할당 되어 있는 객체를 선택하면, 해당 객체를 생성하기 위해 하위 모드에서 정의한 매개변수가 Constrained Parameter 테이블에 출력 됩니다. 각 모드마다 Select Target으로 선택 가능한 대상은 아래와 같습니다.
Point Library 모드
(Constraint (Array) Point에 구속된) General Member
Curve Library 모드
(Constraint (Array) Point에 구속된) General Member
Path Linked Entity
Assembly Unit 모드
(Constraint (Array) Point에 구속된) General Member
Path Linked Entity
할당된 Point Library
할당된 Curve Library

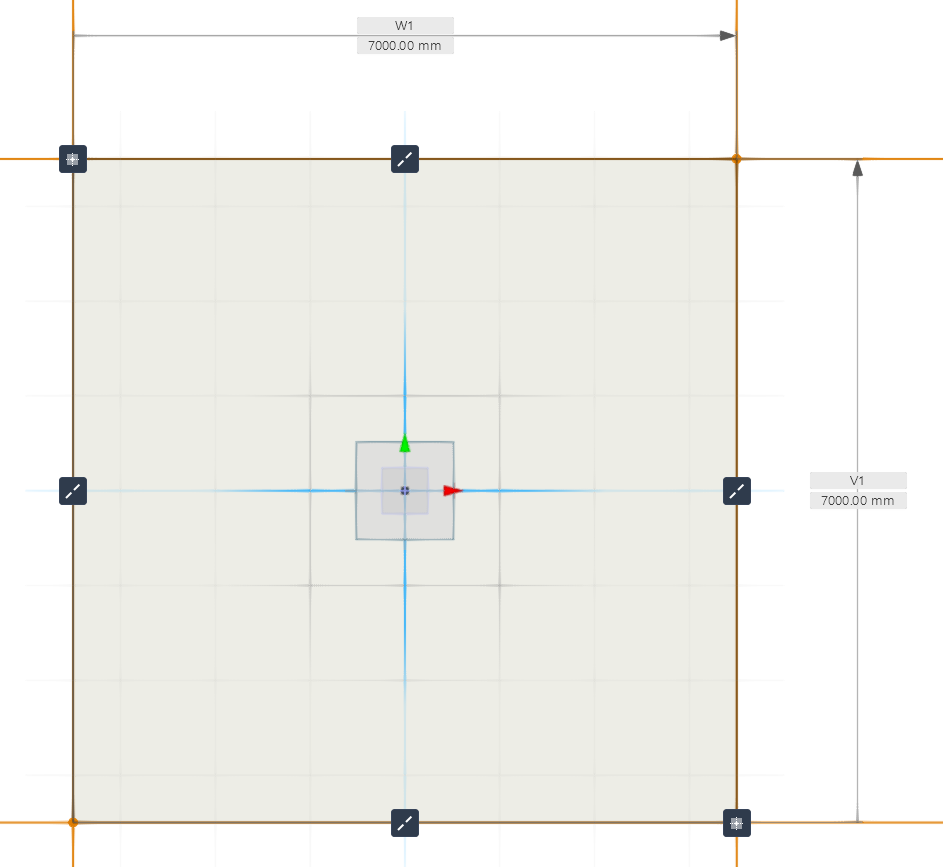

예시 영상은 Point Library 를 대상으로 Parameter 기능을 사용한 예시입니다. 여기서 하단부의 경우 아래와 같이 DCM 이 연결된 사용자 정의 단면 (User Section)을 활용한 General Member 입니다. 그렇기에 Assigned Parameter 라디오 버튼을 On 한 상태로 하단부 클릭 시 Constrained Parameter 테이블에 WIDTH와 HEIGHT에 대한 항목이 출력되게 되는 것입니다.
선택한 객체가 변단면 General Member인 경우, 하위 모드에서 정의한 매개변수가 2개 (시작 단면, 끝 단면) 입니다. 그리하여 콤보박스를 사용하여 단면을 우선 선택해야 합니다.
• 테이블
Type : 매개변수의 유형을 설정합니다.
Parameter Name : 매개변수의 이름을 입력합니다.
Variable Name : 매개변수의 변수 이름을 입력합니다.
Equation : Functional을 On으로 설정한 경우 활성화되는 칸으로, Base Parameter의 변수 이름을 사용하여 함수를 입력합니다.
Length : 유형을 “Length”로 설정한 매개변수의 경우 Length 입력란이 활성화되며, 길이를 입력할 수 있습니다.
Angle : 유형을 “Angle”로 설정한 매개변수의 경우 Angle 입력란이 활성화되며, 각도를 입력할 수 있습니다.
Coordinate : 유형을 “Coordinate”로 설정한 매개변수의 경우 Coordinate 입력란이 활성화되며, 좌표를 입력할 수 있습니다.
위의 Parameter 와 Constraint Point를 연결하는 과정을 선행하여야, Parameter 값 변경을 통해 라이브러리의 형상을 변경할 수 있습니다.
참고자료
• Constraint Point
• Multi-Points Linked Entity
• 파라미터 정의 변경(Point Library)
