개요
• Cable Stayed Bridge를 프로그램에 내장된 라이브러리를 이용하여 Assembly Unit으로 일괄 생성합니다.
실행
[Base Mode]
• Ribbon Menu > [Base] Tab > [Library] Group > Template
Cable Stayed Bridge
설명

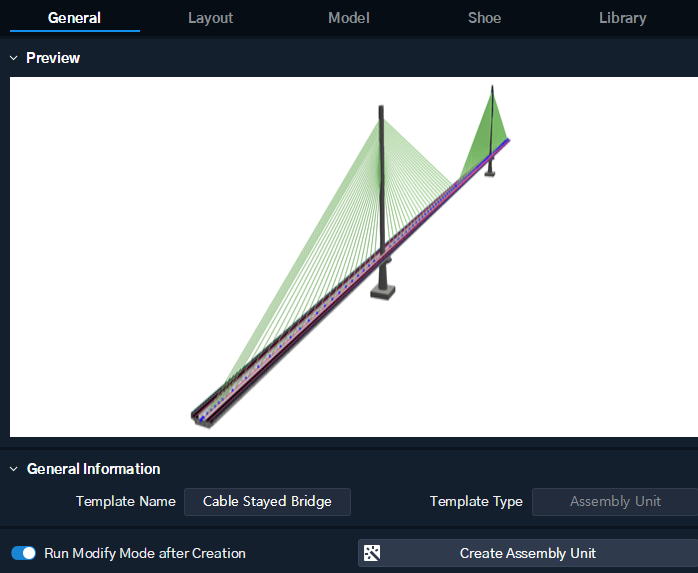

General Tab
• [General Information]
Template Name : 생성할 Assembly Unit의 이름 정보를 입력합니다.
Run Modify Mode after Creation : On 으로 설정할 경우, Template 설정을 모두 입력한 후 Create 하였을 때 자동으로 Assembly Unit Mode 가 실행되어 만든 Template 모델에 수정을 가할 수 있도록 합니다.

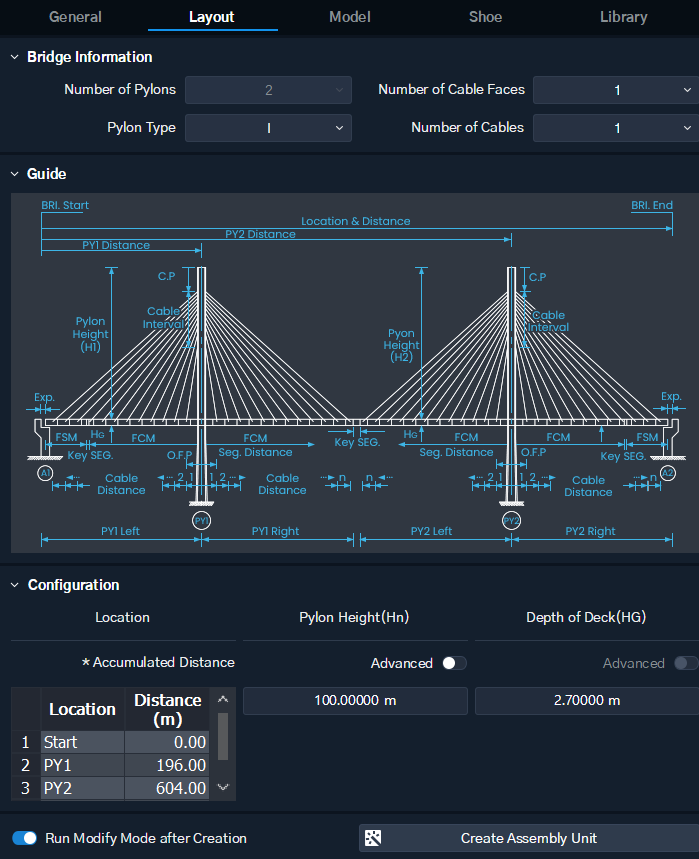

Layout Tab
교량의 경간구성 정보 및 주탑과 보강거더의 제원을 입력합니다.
• [Bridge Information]
Number of Pylons : 주탑의 갯수를 정의합니다. 제공되는 템플릿에서는 3경간 2주탑까지 선택 가능합니다.
Pylon Type : 케이블 면수에 따른 주탑의 형상 타입을 선택합니다.
케이블 면수가 1일 때, I 타입과 Reverse Y 타입을 지원
케이블 면수가 2일 때, A 타입과 H 타입을 지원
Number of Cable Faces : 케이블 면수를 선택합니다. 제공되는 템플릿에서는 1면 / 2면 옵션이 선택 가능합니다.
Number of Cables : 케이블 수를 선택합니다. 주탑의 케이블 면수가 1일 때 케이블 수는 1 또는 2, 주탑의 케이블 면수가 2일 때 케이블 수 1 을 지원합니다.
• [Guide]
경간구성을 정의할 변수정보 이미지를 나타냅니다.
• [Configuration]
Location
Location : 생성될 Assembly Unit의 경간구성을 나타냅니다.
Distance : 생성될 Assembly Unit의 경간구성 길이를 입력합니다.
Pylon Height : 주탑의 높이를 입력합니다.
Depth of Deck(HG) : 상부거더의 높이를 입력합니다.
On 으로 설정할 경우, PY1(주탑1)과 PY2(주탑2)의 높이를 다르게 설정할 수 있습니다.
Depth of Decks를 변경 시 User Section 이나 보강거더 Curve Library를 변경한 후 사용해야 합니다.
Model Tab

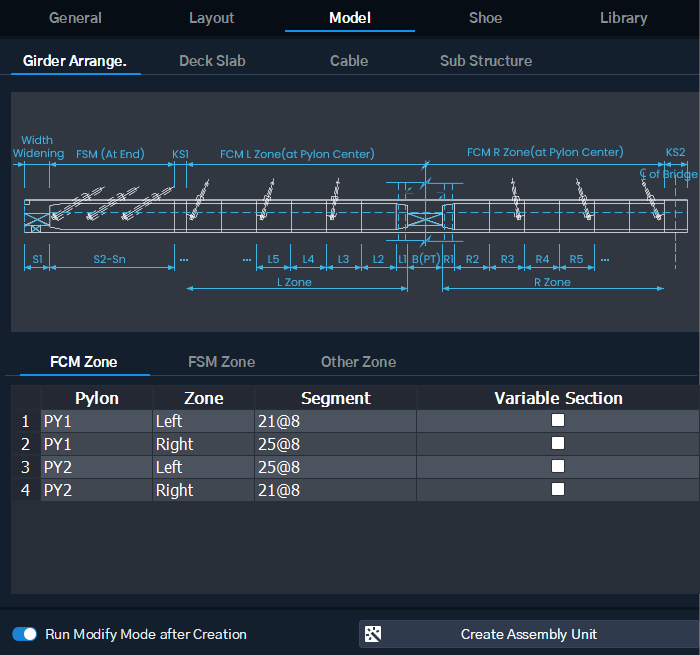

Girder Arrange.
교량의 각 구간의 Segment 구성 정보를 입력합니다.
• [FCM Zone]
생성할 Assembly Unit의 FCM 구간 Segment 구성을 입력합니다.
Pylon : FCM공법이 적용될 상부거더와 연결될 주탑명을 나타냅니다.
Zone : 주탑을 기준으로 FCM공법이 적용될 거더의 좌우 위치를 나타냅니다.
Segment : FCM공법이 적용될 Segment 갯수와 길이(m)를 입력합니다.
Variable Section : Segment의 변단면 적용유무를 선택합니다.

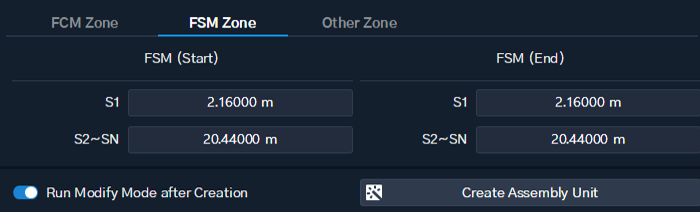

• [FSM Zone]
생성할 Assembly Unit의 FSM 구간 Segment 구성을 입력합니다.
FSM(Start)
시점부 FSM 구간의 Segment 분할 정보를 입력합니다.
S1 : FSM공법이 적용될 교량시점 격벽부 구간의 길이를 입력합니다.
S2~SN : 교량시점 격벽부를 제외한 FSM구간의 길이를 입력합니다.
FSM(End)
종점부 FSM 구간의 Segment 분할 정보를 입력합니다.
S1 : FSM공법이 적용될 교량종점 격벽부 구간의 길이를 입력합니다.
S2~SN : 교량종점 격벽부를 제외한 FSM구간의 길이를 입력합니다.

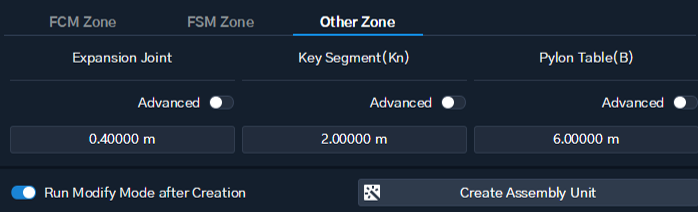

• [Other Zone]
생성할 Assembly Unit의 단부구간 및 Key Seg. 제원을 입력합니다.
Expansion Joint : 시종점부 신축이음 길이를 입력합니다.
Key Segment(Kn) : 측경간과 중앙경간 Key segment 길이를 입력합니다.
Pylon Table(B) : PY1과 PY2의 Pylon Table(주두부)길이를 입력합니다.

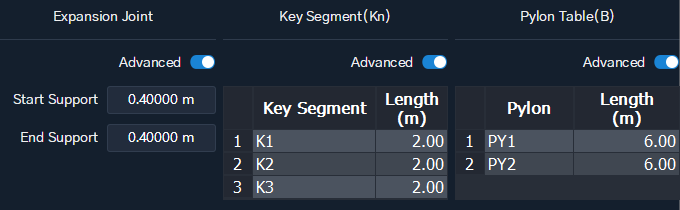

Advanced 스위치를 On 으로 설정할 경우,
• Expansion Joint : 시점부와 종점부의 신축이음길이를 다르게 설정할 수 있습니다.
• Key Segment(Kn) : 측경간과 중앙경간의 Key segment 길이를 다르게 설정할 수 있습니다.
• Pylon Table(B) : PY1과 PY2의 Pylon Table(주두부)길이를 다르게 설정할 수 있습니다.

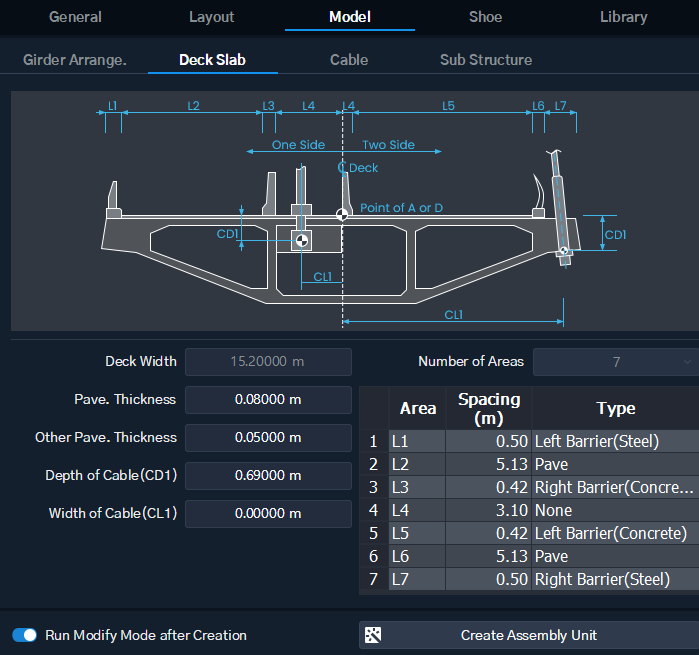

Deck Slab
교량의 횡단구성 정보를 입력합니다.
• Deck Width : 거더의 폭을 입력합니다.
• Pave. Thickness : 도로 포장의 두께를 입력합니다.
• Other Pave. Thickness : 보도나 자전거도로의 포장의 두께를 입력합니다.
• Depth of Cable(CD1) : 도로 포장 상단에서 케이블이 정착될 위치의 깊이를 입력합니다.
• Width of Cable(CL1) : 도로중심에서 케이블이 정착될 위치까지의 이격거리를 입력합니다.
• Number of Areas : 상부거더 횡단구성을 Type수를 입력합니다.
• Area : 횡단구성의 Type 번호를 나타냅니다.
• Spacing : 횡단구성의 Type별 길이를 입력합니다.
• Type : 횡단구성 Type을 선택합니다.
현재 15.2m 인 Deck Width 에 대한 Curve Library만 제공하고 있기에, Deck Width 변경시 User Section 또는 보강거더 Curve Library를 변경한 후 사용해야 합니다.

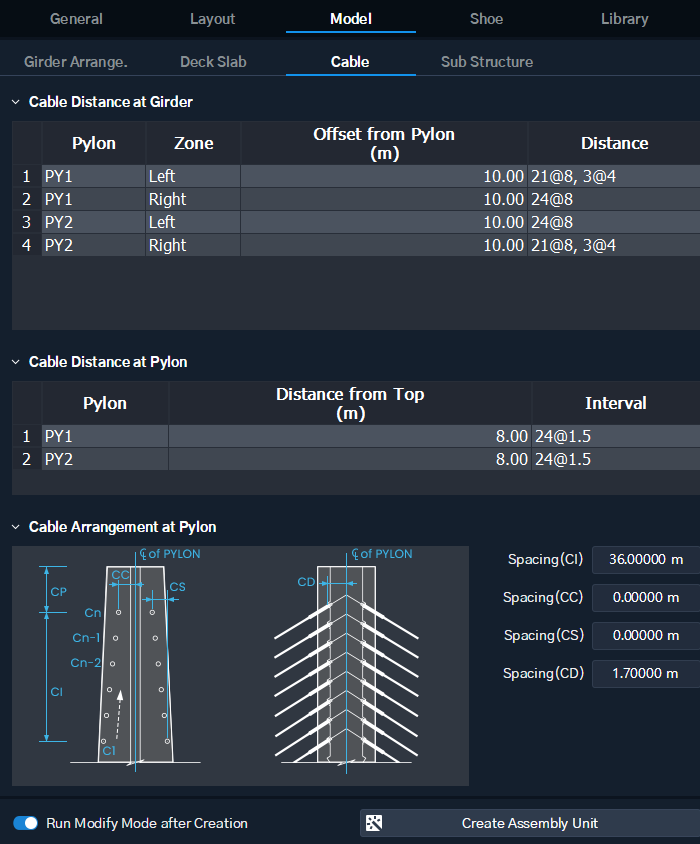

Cable
교량의 케이블 배치 정보(거더 및 주탑)를 입력합니다.
• [Cable Distance at Girder]
Pylon : 거더에 배치될 케이블의 입력기준이 되는 주탑명을 나타냅니다.
Zone : 주탑을 기준으로 케이블이 배치될 좌우거더를 나타냅니다.
Offset from Pylon (m) : 교축방향 기준으로 주탑중심에서 첫번째 케이블이 설치될 거리를 입력합니다.
Distance : 거더에 배치될 케이블 갯수와 간격을 입력합니다.
• [Cable Distance at Pylon]
Pylon : 케이블이 배치될 주탑명을 나타냅니다.
Distance from Top : 주탑 최상단에서 최상부 케이블이 설치될 위치를 입력합니다.
Interval : 주탑에 배치될 케이블 갯수와 간격을 입력합니다.
• [Cable Arrangement at Pylon]
Spacing(CI) : 주탑부에 설치될 케이블 배치영역 길이를 입력합니다.
Spacing(CC) : 교축직각방향기준 주탑중심에서 최상부케이블 이격길이를 입력합니다.
Spacing(CS) : 교축직각방향기준 최상부 케이블과 최하부 케이블간의 이격거리 차이를 입력합니다.
Spacing(CD) : 교축방향기준 주탑중심에서 케이블이 정착될 위치까지의 이격거리를 입력합니다.

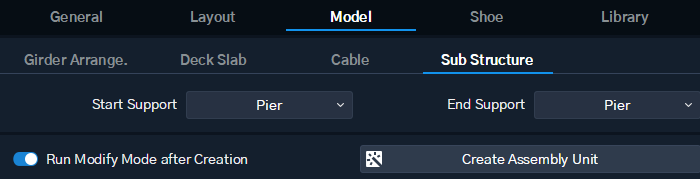

Sub Structure
교량의 하부 구조 형식을 설정합니다.
• Start Support : 생성될 Assembly Unit의 시점부 하부 형식을 선택합니다.
• End Support : 생성될 Assembly Unit의 종점부 하부 형식을 선택합니다.
Shoe Tab

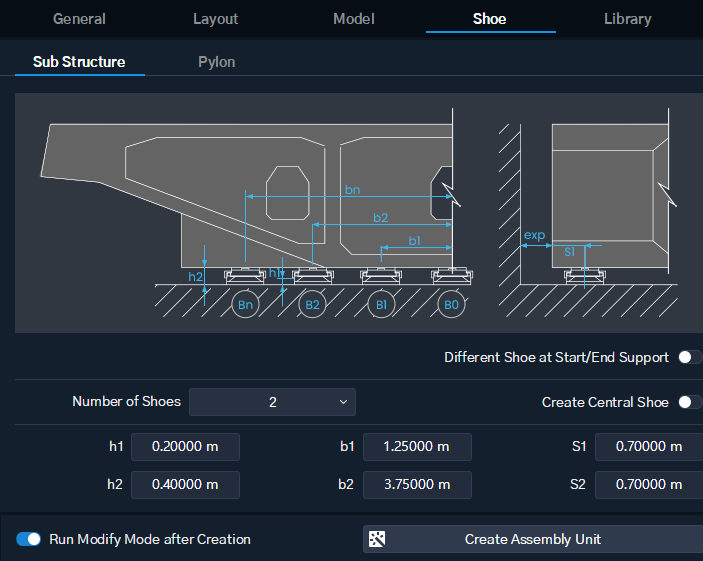

Sub Structure
교량의 시종점부 교좌장치 정보를 입력합니다.
• Different Shoe at Start/End Support : On 으로 설정할 경우, 시점부와 종점부의 교좌장치 개수와 제원을 다르게 설정할 수 있습니다.
• Number of Shoes : 보강거더 단면 중앙을 기준으로 이격된 교좌장치 배열의 열 수를 선택합니다. (단면의 중앙을 기준으로 대칭 배열되므로 1으로 설정 시 2개의 교좌장치, 2로 설정 시 4개의 교좌장치가 생성됨.)
• h1 : 순수 교좌장치 높이를 입력합니다.
• h2 : 교좌블럭과 몰탈을 포함한 전체 교좌장치 높이를 입력합니다.
• b1 : 보강거더 중심에서 교좌장치의 이격거리를 입력합니다 - 최내측
• b2 : 보강거더 중심에서 교좌장치의 이격거리를 입력합니다 - 최외측
• S1 : 교축방향의 거더단부에서 교좌장치 중심(B1)까지의 거리를 입력합니다.
• S2 : 교축방향의 거더단부에서 교좌장치 중심(B2)까지의 거리를 입력합니다.

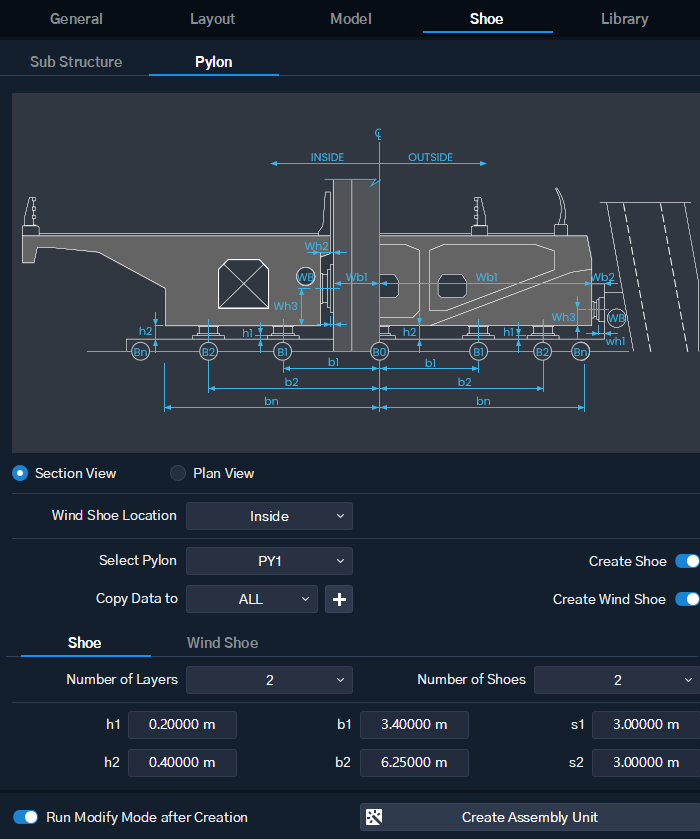

Pylon
교량의 주탑부 교좌장치 정보를 입력합니다.
• Wind Shoe Location : 윈드 슈의 받침 위치를 선택합니다.
• Select Pylon : 윈드 슈가 위치할 주탑을 선택합니다.
• Copy Data to : 입력한 속성들을 다른 주탑에 똑같이 반영시키고자 할 때 반영할 주탑을 선택합니다. 반영하고자 하는 주탑을 선택한 후 오른쪽의 + 버튼을 클릭하여 속성 값을 복사하여 반영할 수 있습니다.
• Create Shoe : On 으로 설정할 경우, Select Pylon에서 선택한 주탑에 교좌장치를 생성합니다.
• Create Wind Shoe : On 으로 설정할 경우, Select Pylon에서 선택한 주탑에 윈드 슈를 생성합니다.
• [Shoe]
Number of Layers : 주탑부 교축 방향 교좌장치 배열의 열 수를 선택합니다.
Number of Shoes : 보강거더 단면 중앙을 기준으로 이격된 교좌장치 배열의 열 수를 선택합니다.
h1 : 순수 교좌장치 높이를 입력합니다.
h2 : 교좌블럭과 몰탈을 포함한 전체 교좌장치 높이를 입력합니다.
b1 : 보강거더 중심에서 교좌장치의 이격거리를 입력합니다 - 최내측
b2 : 보강거더 중심에서 교좌장치의 이격거리를 입력합니다 - 최외측
s1 : 교축방향의 거더단부에서 교좌장치(B1)까지의 거리를 입력합니다.
s2 : 교축방향의 거더단부에서 교좌장치(B2)까지의 거리를 입력합니다.

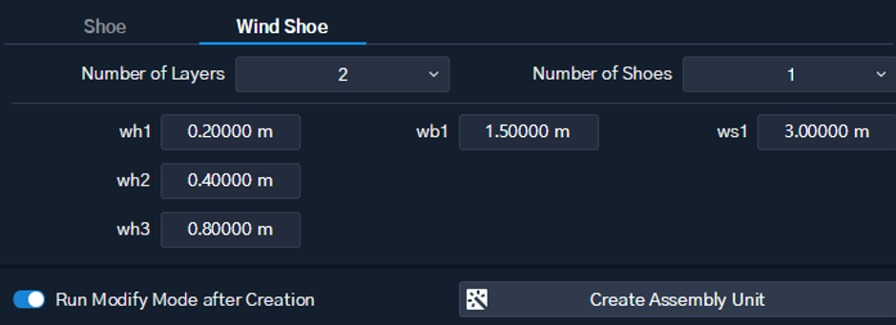

• [Wind Shoe]
Number of Layers : 주탑부 교축 방향 교좌장치 배열의 열 수를 선택합니다.
Number of Shoes : 보강거더 단면 중앙을 기준으로 이격된 교좌장치 배열의 열 수를 선택합니다.
wh1 : 윈드 슈의 블럭 높이를 입력합니다.
wh2 : 블럭과 몰탈을 포합한 윈드 슈의 전체 높이를 입력합니다.
wh3 : 거더하단에서 부터 윈드 슈의 중심까지의 높이를 입력합니다.
wb1 : 교축직각방향 주탑 중심에 대한 윈드 슈 상단 까지의 이격거리를 입력합니다.
ws1 : 교축방향 주탑부 윈드 슈간의 거리를 입력합니다.
Library Tab
