개요
• FSM Bridge 형식의 교량을 프로그램에 내장된 라이브러리를 이용하여 Assembly Unit으로 일괄 생성합니다.
실행
[Base Mode]
• Ribbon Menu > [Base] Tab > [Library] Group > Template
FSM Bridge
설명

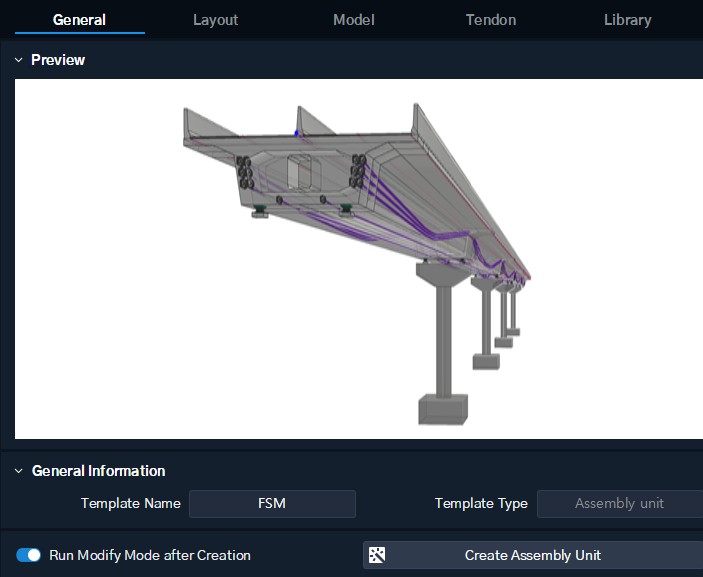

General Tab
• [General Information]
Template Name : 생성할 Assembly Unit의 이름 정보를 입력합니다.
Run Modify Mode after Creation : On 으로 설정할 경우, Template 설정을 모두 입력하여 한 후 Create 하였을 때 자동으로 Assembly Unit Mode 가 실행되어 만든 Template 모델에 수정을 가할 수 있도록 합니다.
Layout Tab
교량의 경간구성 정보를 입력합니다.

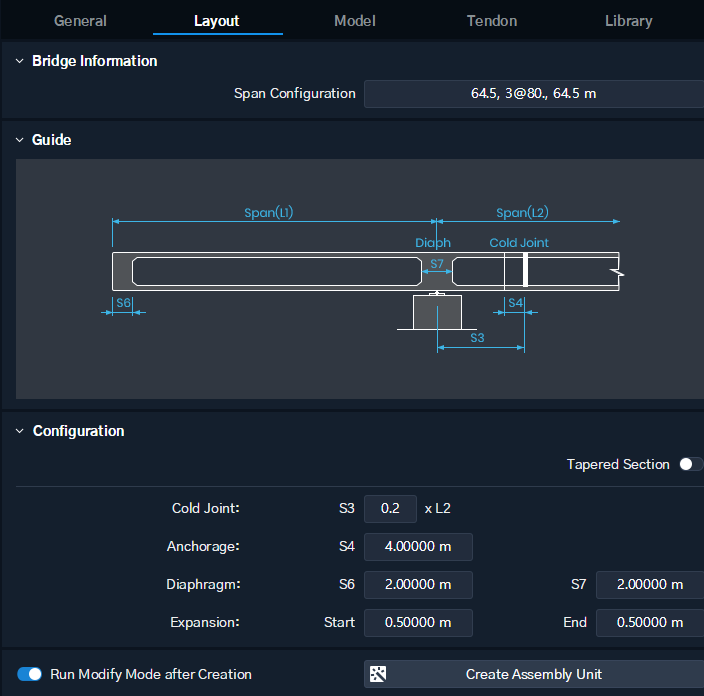

• [Bridge Information]
Span configuration : 원하는 경간을 정의합니다.
• [Guide]
경간구성을 정의할 변수 정보 이미지를 나타냅니다.
• [Configuration]
Cold joint
S3 : 콘크리트 시공이음부 위치를 지간비로 입력합니다.
Anchorage
S4 : 시공이음부 위치에서 정착구까지의 길이를 입력합니다.
Diaphragm
S6 : 시점 격벽부 구간의 길이를 입력합니다.
S7 : 교각 격벽부 구간의 길이를 입력합니다.
Expansion
Start : 시점부 신축이음길이를 입력합니다.
End : 종점부 신축이음길이를 입력합니다.

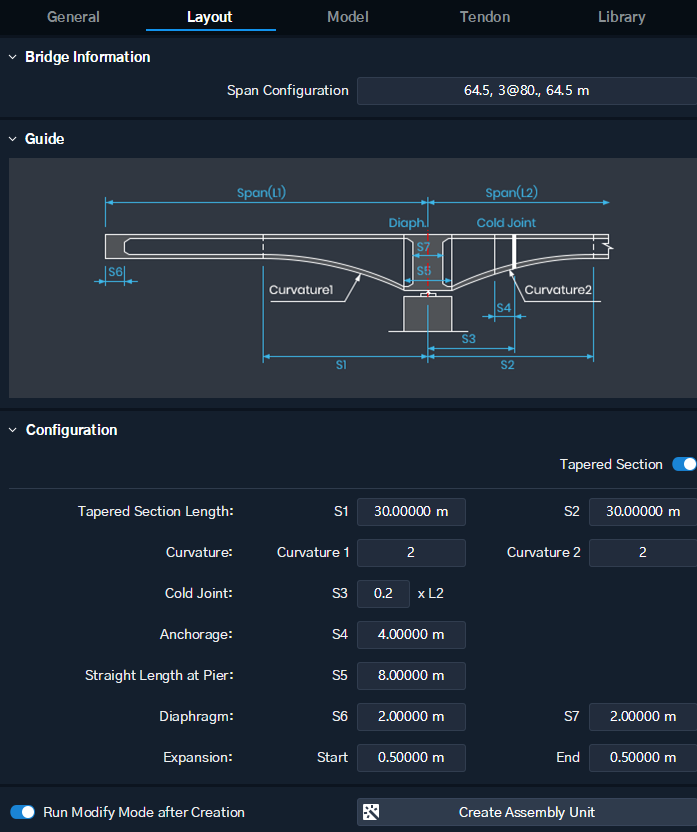

[Bridge Information]
Span configuration : 원하는 경간을 정의합니다.
[Guide]
경간구성을 정의할 변수 정보 이미지를 나타냅니다.
[Configuration]
Tapperd Section Length
S1 : 교각지점부기준 좌측 거더의 단면변화부 길이를 입력합니다.
S2 : 교각지점부기준 우측 거더의 단면변화부 길이를 입력합니다.
Curvature
Curverture 1 : 교각지점부기준 좌측 거더의 곡선의 형상을 정의하게 되는 Exponential 함수의 차수(1~2)를 입력합니다.
Curverture 2 : 교각지점부기준 우측 거더의 곡선의 형상을 정의하게 되는 Exponential 함수의 차수(1~2)를 입력합니다.
Cold joint
S3 : 콘크리트 시공이음부 위치를 지간비로 입력합니다.
Anchorage
S4 : 시공이음부 위치에서 정착구까지의 길이를 입력합니다.
Straight Length at Pier
S5 : 주두부영역에서 상부거더의 하부가 level이 되는 길이를 입력합니다.
Diaphragm
S6 : 시점 격벽부 구간의 길이를 입력합니다.
S7 : 교각 격벽부 구간의 길이를 입력합니다.
Expansion
Start : 시점부 신축이음길이를 입력합니다.
End : 종점부 신축이음길이를 입력합니다.
Model Tab

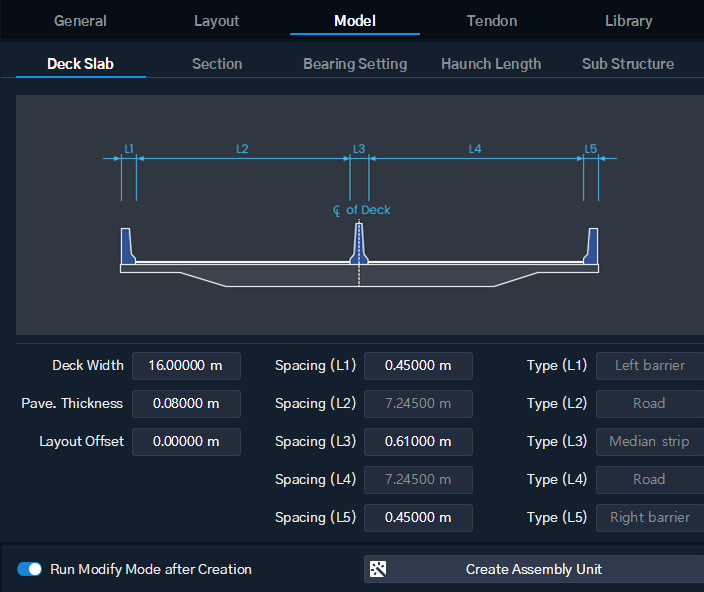

Deck Slab
교량의 횡단구성 정보를 입력합니다.
• Deck Width : 거더의 폭을 입력합니다.
• Pave. Thickness : 포장의 두께를 입력합니다.
• Layout Offset : 선형중심과 구조물 중심 간의 이격거리를 입력합니다.
양(+)의 값을 입력할 경우 선형 중심의 좌측에 구조물 중심이 위치합니다.
• Spacing
Spacing(L1) : 교량 횡단면에 대한 좌측 난간의 폭을 입력합니다.
Spacing(L2) : 교량 횡단면에 대한 좌측도로 폭이 자동 입력됩니다. ( 전체폭원 - ( 중분대 + 좌측난간 + 우측난간 )) / 2
Spacing(L3) : 중분대 폭을 입력합니다.
Spacing(L4) : 교량 횡단면에 대한 우측도로 폭이 자동 입력됩니다. ( 전체폭원 - ( 중분대 + 좌측난간 + 우측난간 )) / 2
Spacing(L5) : 교량 횡단면에 대한 우측 난간의 폭을 입력합니다.
• Type(L1 ~ L5) : 각 Spacing(L1 ~ L5)구역에 위치할 구조물의 타입을 설정합니다.
중분대가 없는 경우 Spacing(L3) 값에 0을 입력합니다.

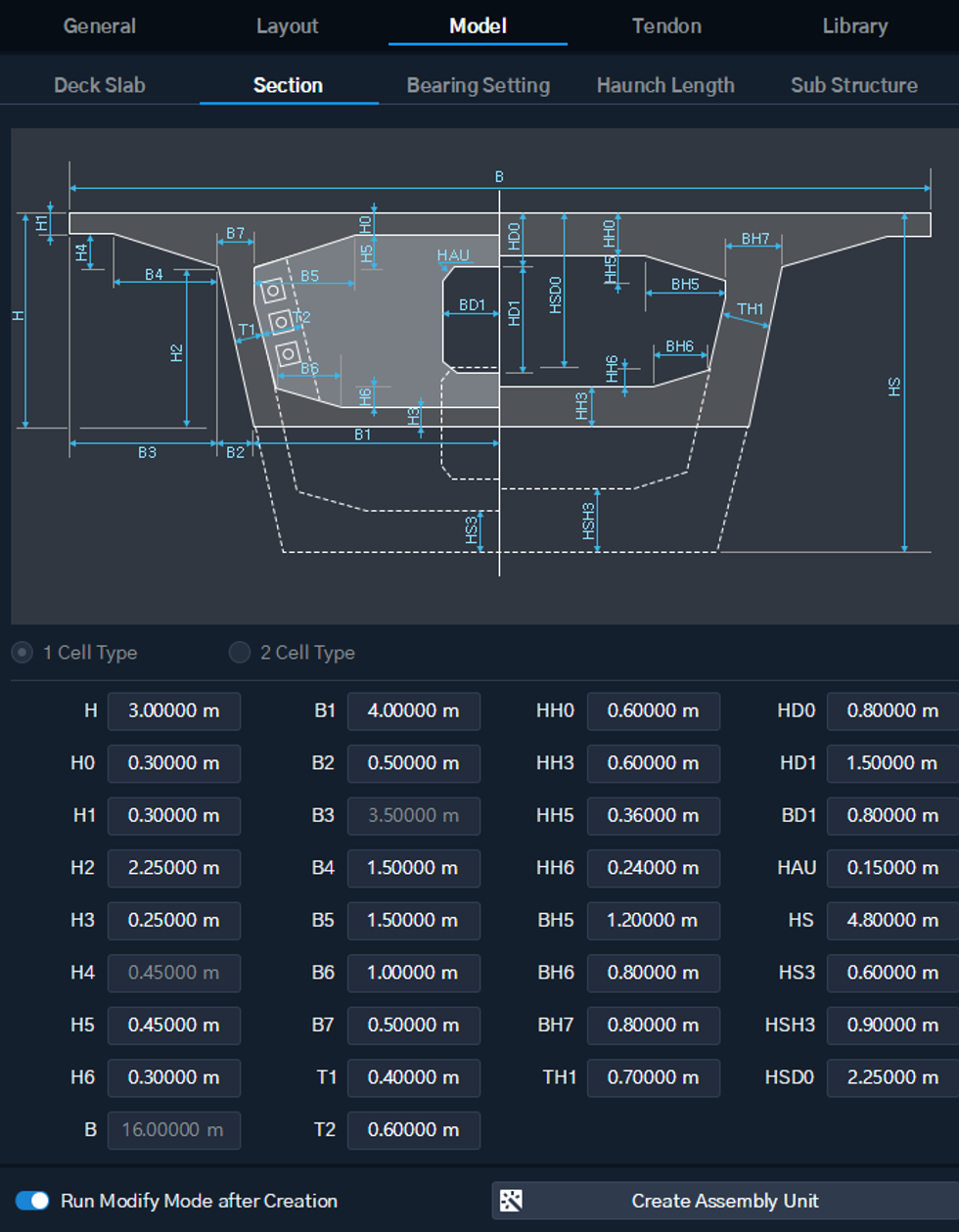

Section
교량의 상부거더단면 제원을 입력합니다.
• H0 ~ HSD0 : 단면 삽도에서 해당하는 부분의 치수를 입력합니다.

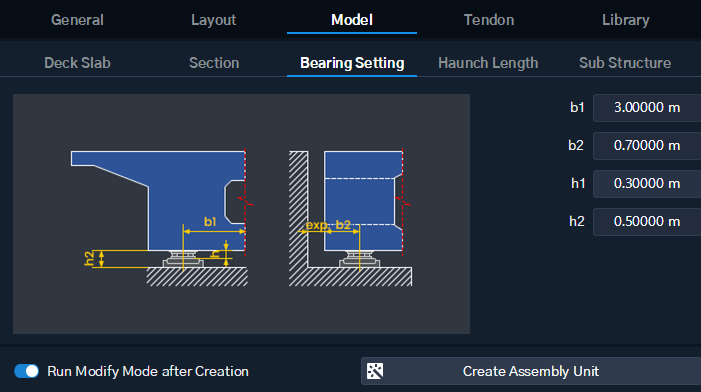

Bearing Setting
교량의 교좌장치 정보를 입력합니다.
• b1 : 단면 중심에서 교좌장치 중심까지의 거리를 입력합니다.
• b2 : 교축방향의 거더단부에서 교좌장치중심까지의 거리를 입력합니다.
• h1 : 순수 교좌장치높이를 입력합니다.
• h2 : 교좌블럭과 몰탈을 포함한 전체교좌장치높이를 입력합니다.

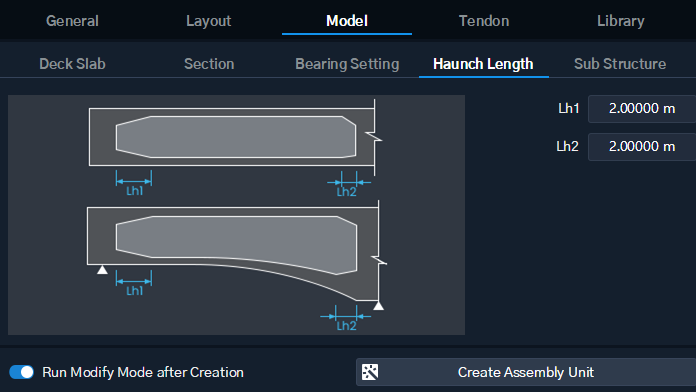

Haunch Length
교량의 종방향 단면 헌치정보를 입력합니다.
• Lh1 : 거더 시종점 격벽부로부터의 헌치 길이를 입력합니다.
• Lh2 : 교각 지점 격벽부로부터의 헌치 길이를 입력합니다.

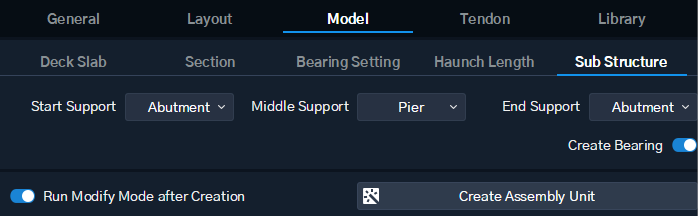

Sub Structure
교량의 하부 구조 형식을 설정합니다.
• Start Support : 생성할 Assembly Unit의 시점부 하부 형식을 선택합니다.
• Middle Support : 생성할 Assembly Unit의 중간부 하부 형식을 선택합니다.
• End Support : 생성할 Assembly Unit의 종점부 하부 형식을 선택합니다.
상부만 모델링 할 경우 None 옵션으로 설정하여야 하며, Create Bearing는 Start / End Support의 받침에만 해당됩니다.
Tendon Tab

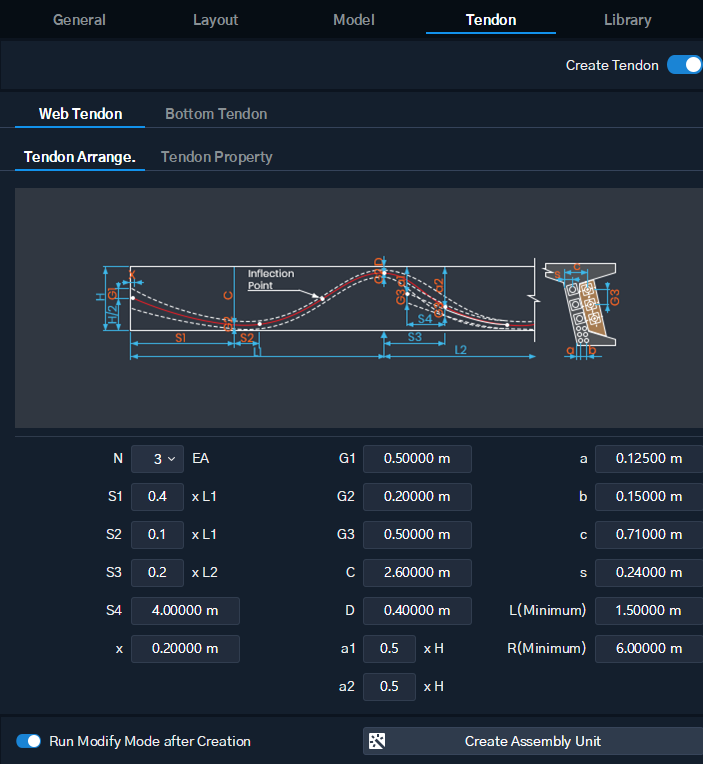

Web Tendon - Tendon Arrange.
교량의 Web부 Tendon 배치 정보를 입력합니다.
• Create Tendon : Off 로 설정할 경우, Tendon 정보 없이 Assembly Unit을 생성합니다.
• N ~ R(Minimum) : 단면 삽도에서 해당하는 부분의 치수를 입력합니다.

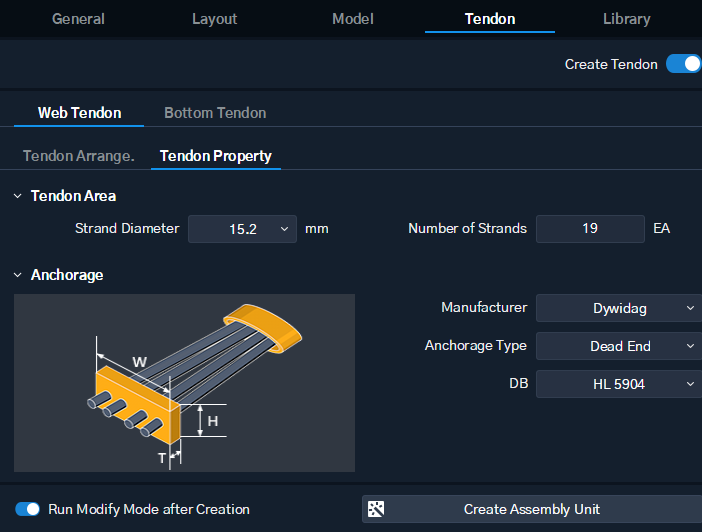

Web Tendon - Tendon Property
교량의 Web부 Tendon 및 Anchorage 정보를 입력합니다.
• Create Tendon : Off 로 설정할 경우, Tendon 정보 없이 Assembly Unit을 생성합니다.
• [Tendon Area]
Strand Diameter : 강연선의 직경을 설정합니다.
Number of Strand : 강연선 개수를 입력합니다.
• [Anchorage]
Manufacturer : 정착장치 제조사를 설정합니다.
Anchorage Type : 정착장치의 타입을 설정합니다.
DB : 정착장치 타입별 DB를 설정합니다.

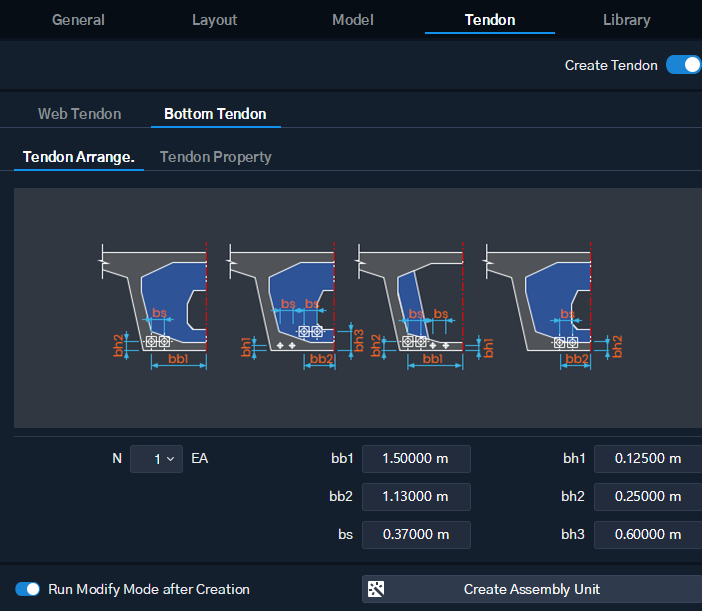

Bottom Tendon - Tendon Arrange.
교량의 Bottom부 Tendon 배치 정보를 입력합니다.
• Create Tendon : Off 로 설정할 경우, Tendon 정보 없이 Assembly Unit을 생성합니다.
• N ~ R(Minimum) : 단면 삽도에서 해당하는 부분의 치수를 입력합니다.

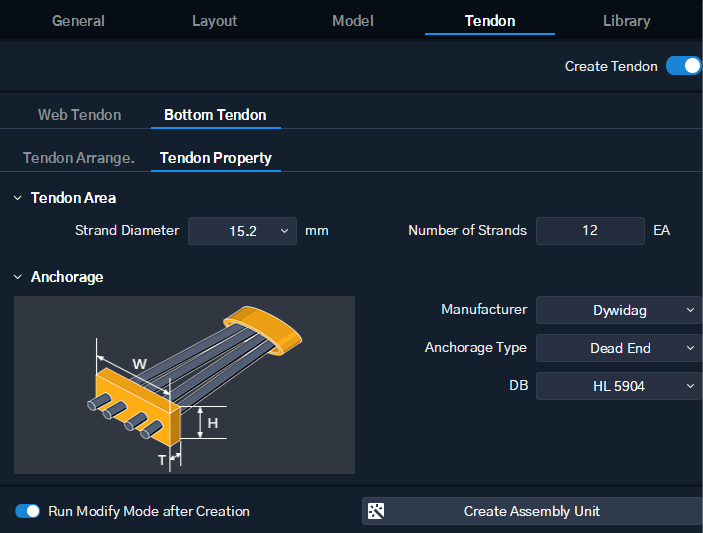

Bottom Tendon - Tendon Property
교량의 Bottom부 Tendon 및 Anchorage 정보를 입력합니다.
• Create Tendon : Off 로 설정할 경우, Tendon 정보 없이 Assembly Unit을 생성합니다.
• [Tendon Area]
Strand Diameter : 강연선의 직경을 설정합니다.
Number of Strand : 강연선 개수를 입력합니다.
• [Anchorage]
Manufacturer : 정착장치 제조사를 설정합니다.
Anchorage Type : 정착장치의 타입을 설정합니다.
DB : 정착장치 타입별 DB를 설정합니다.
Library Tab
