개요
• 해석 모델(Analysis Case)을 정의합니다.
실행
[Analysis Mode]
• Ribbon Menu > [Analysis] Tab > [Analysis Case] Group > Define
설명
일반 해석 모델 생성
midas Civil과 연동하여 해석을 수행할 해석 모델을 정의합니다.

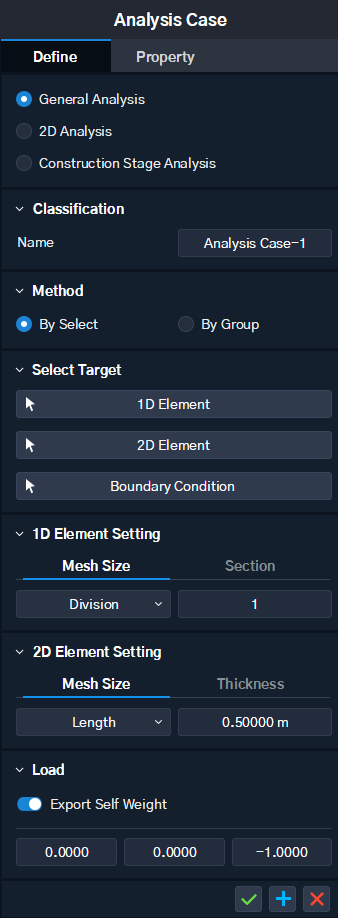

[Tab] Define
General Analysis를 선택합니다.
• [Classification]
Name : 해석 모델의 이름을 설정합니다.
• [Method]
대상 설정 방법을 선택합니다.
By Select : 대상 객체 및 경계 조건을 직접 선택합니다.
By Group : Structure Group 및 Boundary Group을 선택합니다.
Method : By Select일 경우
• [Select Target]
1D Element : 해석 모델에 포함시킬 1D Member 객체를 선택합니다.
2D Element : 해석 모델에 포함시킬 2D Member 객체를 선택합니다.
Link : 해석 모델에 포함시킬 Link 요소를 선택합니다.
Method : By Group일 경우
• [Structure Group]
대상 Structure Group을 선택합니다. 선택한 Structure Group에 포함된 객체들이 Civil로 연동됩니다.
• [Boundary Group]
대상 Boundary Group을 선택합니다. 선택한 Boundary Group에 포함된 객체들이 Civil로 연동됩니다.
• [1D Element Setting]
Mesh Size : 1D 요소의 길이 혹은 분할 개수를 입력하여 하나의 부재를 여러 개의 요소로 분할하여 해석을 수행합니다.
Section
Center Location : 단면의 중심 위치 찾는 방법을 설정합니다.
Bounding Box Center : 단면의 최외곽을 지나는 사각형의 중심을 Center로 사용합니다.
Centroid : 단면의 도심을 Center로 사용합니다.
• [2D Element Setting]
Mesh Size : 2D 요소의 길이 혹은 분할 개수를 입력하여 하나의 부재를 여러 개의 요소로 분할하여 해석을 수행합니다.
Thickness : 2D Mesh의 두께 적용 방법을 설정합니다.
Maximum : 가장 큰 값을 두께로 적용합니다.
Minimum : 가장 작은 값을 두께로 적용합니다.
Average : 두께의 평균값을 적용합니다.
• [Load]
Export Self Weight : 자중에 대한 midas Civil 해석 연동 정보를 설정합니다.
On 할 경우, Vector 입력창이 나타납니다. (Global X, Y, Z)

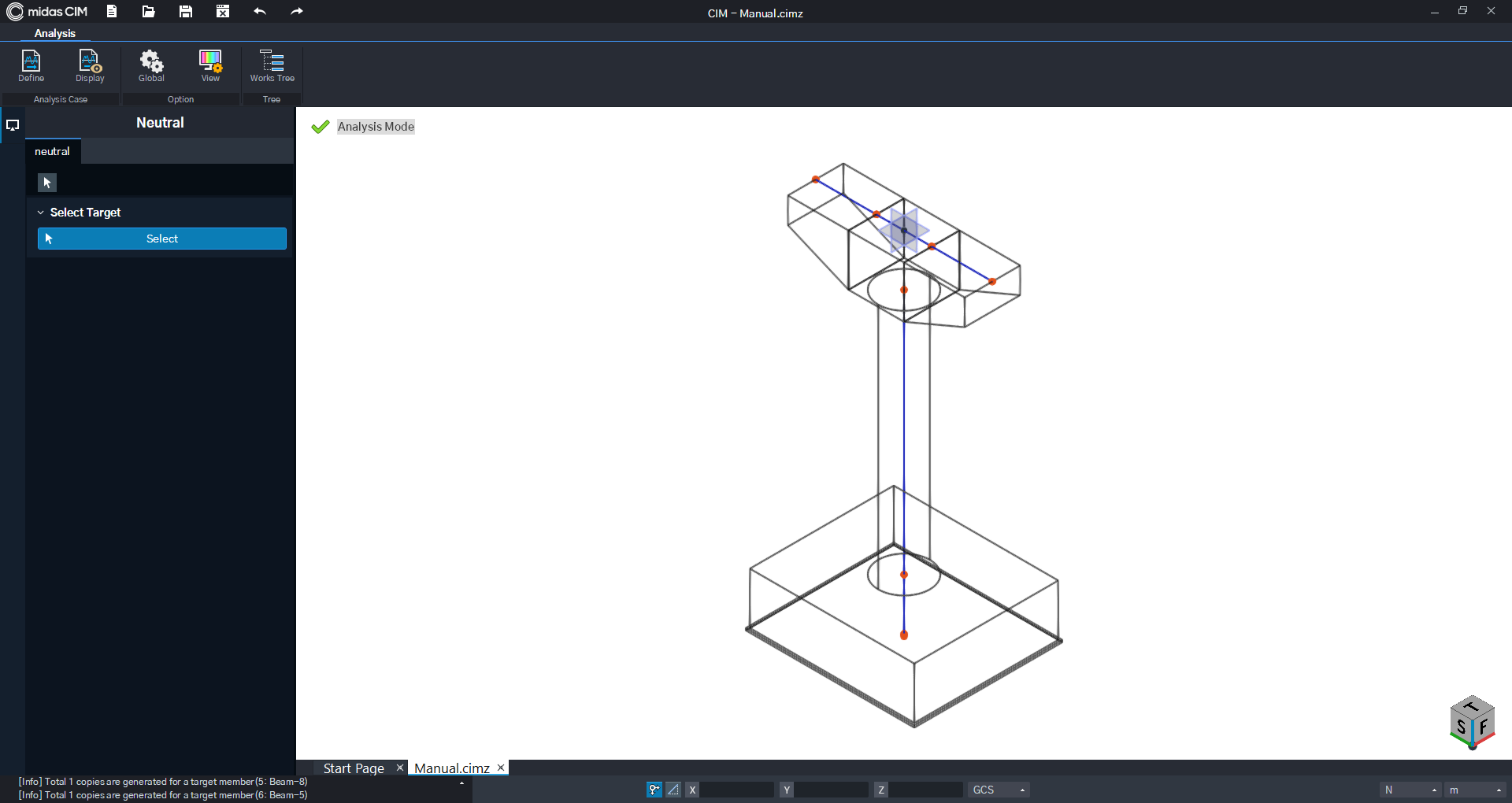

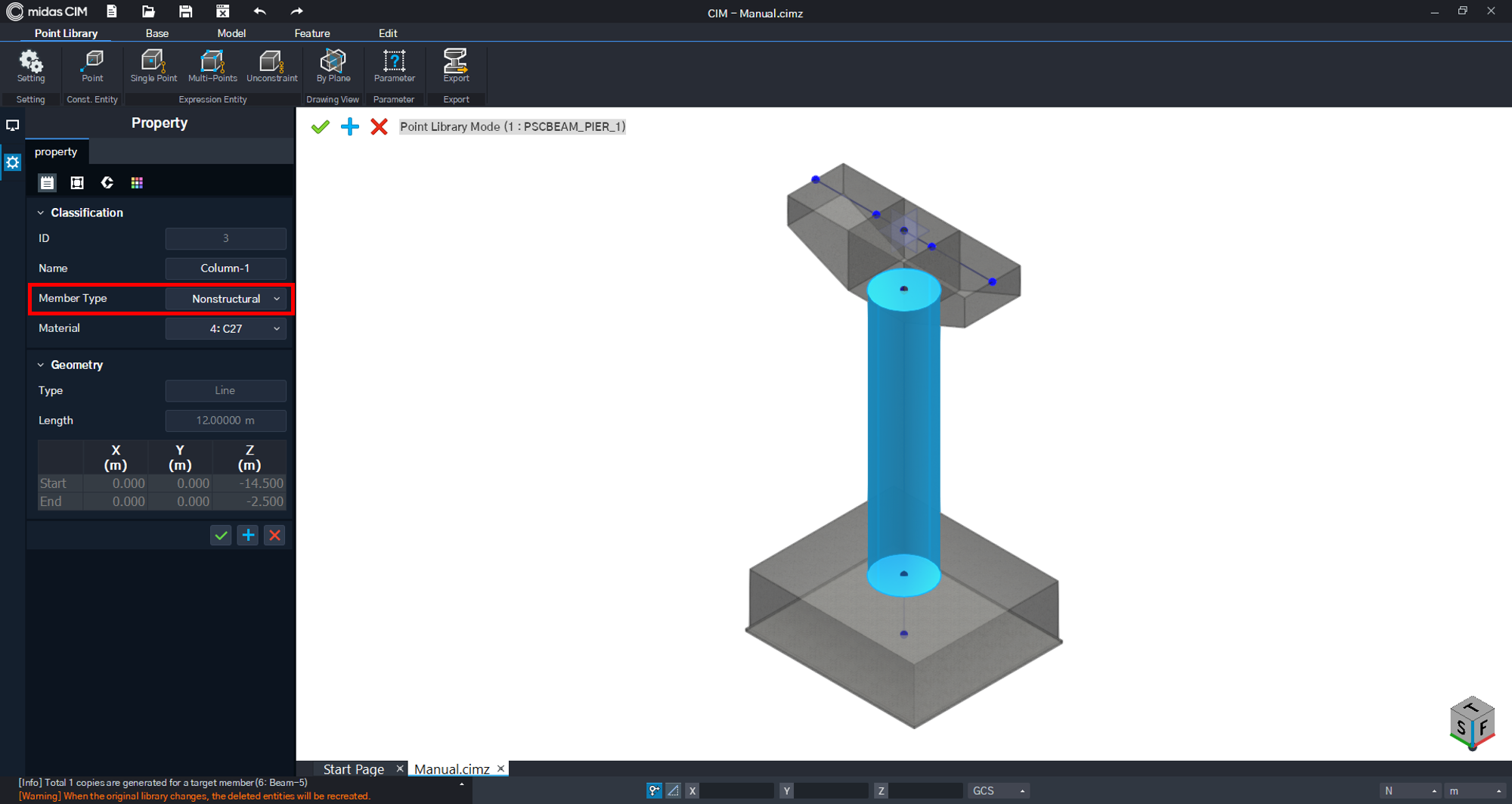

midas CIM 모델링 과정에서 생성한 객체들 중 해석 시 구조체로 해석할 객체와 하중으로만 고려할 객체로 분리할 필요가 있습니다. 이를 분리하는 옵션으로서 Structural Member / Nonstructural Member 옵션을 사용할 수 있습니다.
• Structural Member : 구조해석을 위한 Analysis Case 를 정의할 때 1D 혹은 2D 요소로 선택하여 Export 할 수 있습니다.

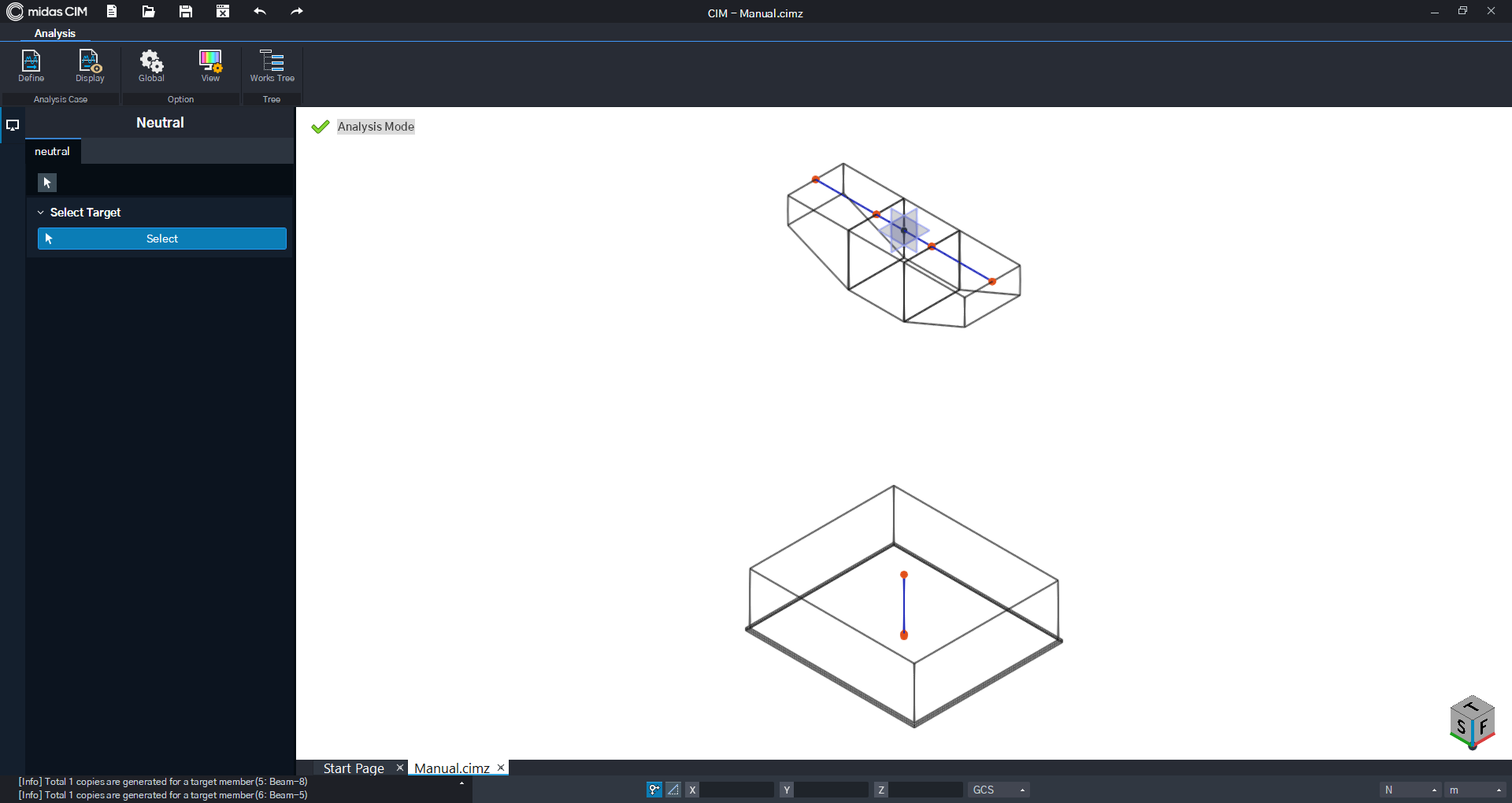

• Nonstructural Member : 구조해석을 위한 Analysis Case 를 정의할 때 객체로 선택할 수 없고, Export 할 수 없습니다.
Property Tab
참고 - Analysis Case(Property)
단위 길이 해석 모델 생성
midas Civil과 연동하여 단위 길이 해석을 수행할 해석 모델을 정의합니다.

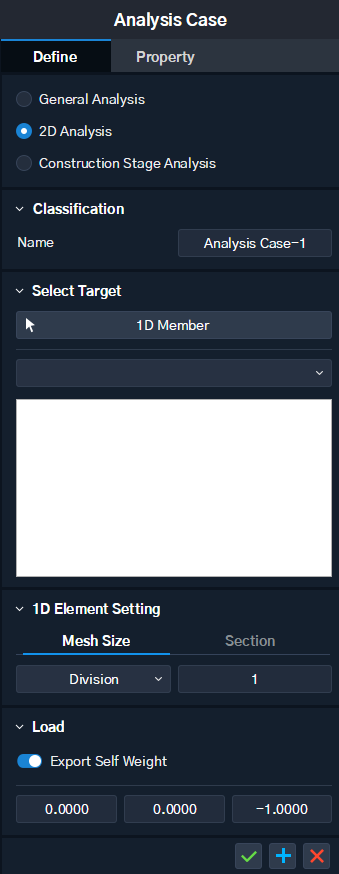

Define Tab
2D Analysis를 선택합니다.
• [Classification]
Name : 해석 모델의 이름을 설정합니다.
• [Select Target]
1D Element : Profile을 갖는 1D Member 객체를 선택합니다.
Profile : 1D Member가 갖는 Profile 중 단위 길이 해석 케이스를 정의할 Profile을 선택합니다.
• [1D Element Setting]
Mesh Size : 1D 요소의 길이 혹은 분할 개수를 입력하여 하나의 부재를 여러 개의 요소로 분할하여 해석을 수행합니다.
Section
Center Location : 단면의 중심 위치 찾는 방법을 설정합니다.
Bounding Box Center : 단면의 최외곽을 지나는 사각형의 중심을 Center로 사용합니다.
Centroid : 단면의 도심을 Center로 사용합니다.
Section Offset from Left-Bottom : 부재의 Cardinal Point 속성을 Left-Bottom으로 변경합니다. 단면과 부재 기하선의 상대적인 위치가 유지되도록 자동으로 Offset 값이 입력되어서 해석 모델이 생성됩니다.
• [Load]
Export Self Weight : 자중에 대한 midas Civil 해석 연동 정보를 설정합니다.
On 할 경우, Vector 입력창이 나타납니다. (Global X, Y, Z)
Property Tab
참고 - Analysis Case(Property)
시공단계 해석 모델 생성
midas Civil과 연동하여 시공단계 해석을 수행할 시공단계 해석 모델을 정의합니다.

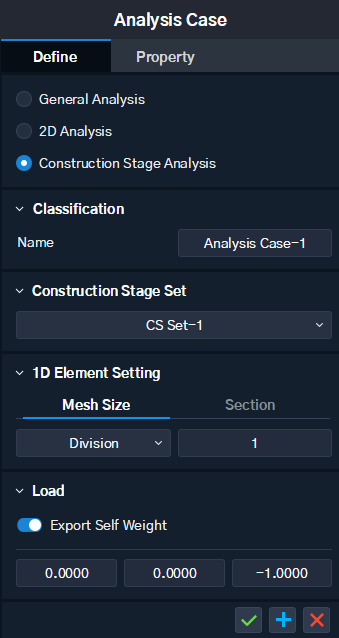

Define Tab
Construction Stage Analysis를 선택합니다.
• [Classification]
Name : 해석 모델의 이름을 설정합니다.
• [Construction Stage Set]
시공단계 정의 기능에서 생성한 시공단계 세트를 선택합니다.
• [1D Element Setting]
Mesh Size : 1D 요소의 길이 혹은 분할 개수를 입력하여 하나의 부재를 여러 개의 요소로 분할하여 해석을 수행합니다.
Section : 단면의 중심 위치 찾는 방법을 설정합니다.
Bounding Box Center : 단면의 최외곽을 지나는 사각형의 중심
Centroid : 단면의 도심
• [Load]
Export Self Weight : 자중에 대한 midas Civil 해석 연동 정보를 설정합니다.
On 할 경우, Vector 입력창이 나타납니다. (Global X, Y, Z)
Property Tab
참고 - Analysis Case(Property)
참고자료
• Analysis Case(Property)
