개요
• Civil 연동 시, 1D 부재를 Tapered Section Group으로 변환합니다.
실행
[Analysis Mode]
• Ribbon Menu > [Analysis] Tab > [Property] Group > Tapered Group
설명
Tapered Section Group 변환

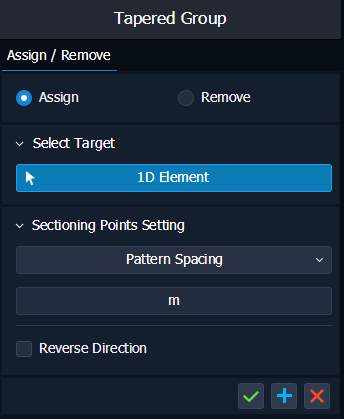

1D 부재를 Tapered Section Group으로 변환합니다.
• [Tapered Group Type]
Tapered Section Group 속성 할당 여부를 선택합니다.
Assign : Tapered Section Group 속성을 할당합니다.
Remove : Tapered Section Group 속성을 해제합니다.
• [Select Target]
대상(1D Element)을 선택합니다.
• [Sectioning Points Setting]
Tapered Section Group 구간을 설정합니다.
Arrangement Type : 배열 유형을 선택합니다.
Value : 배열 값을 입력합니다.
Reverse Direction : 배열의 진행방향을 설정합니다.
• Pattern Spacing : 개수 및 간격을 입력받아 설정한 간격으로 삽입할 수 있는 개수만큼 배열합니다. 해당 간격보다 작은 값으로 남은 나머지에는 배열하지 않습니다.
• Uniform Divisions : 분할하는 구간의 개수를 입력받아 입력한 간격을 넘지 않는 값을 계산하여 등간격으로 배열합니다.
• User Defined : 개수와 사이 간격을 사용자 정의 형태로 입력받아 배열합니다. ('개수@간격' 규칙으로 입력합니다. (ex. 3@0.2m))
