개요
• 해석 모델(Analysis Case)의 속성 정보를 확인, 또는 편집합니다.
실행
[Analysis Mode]

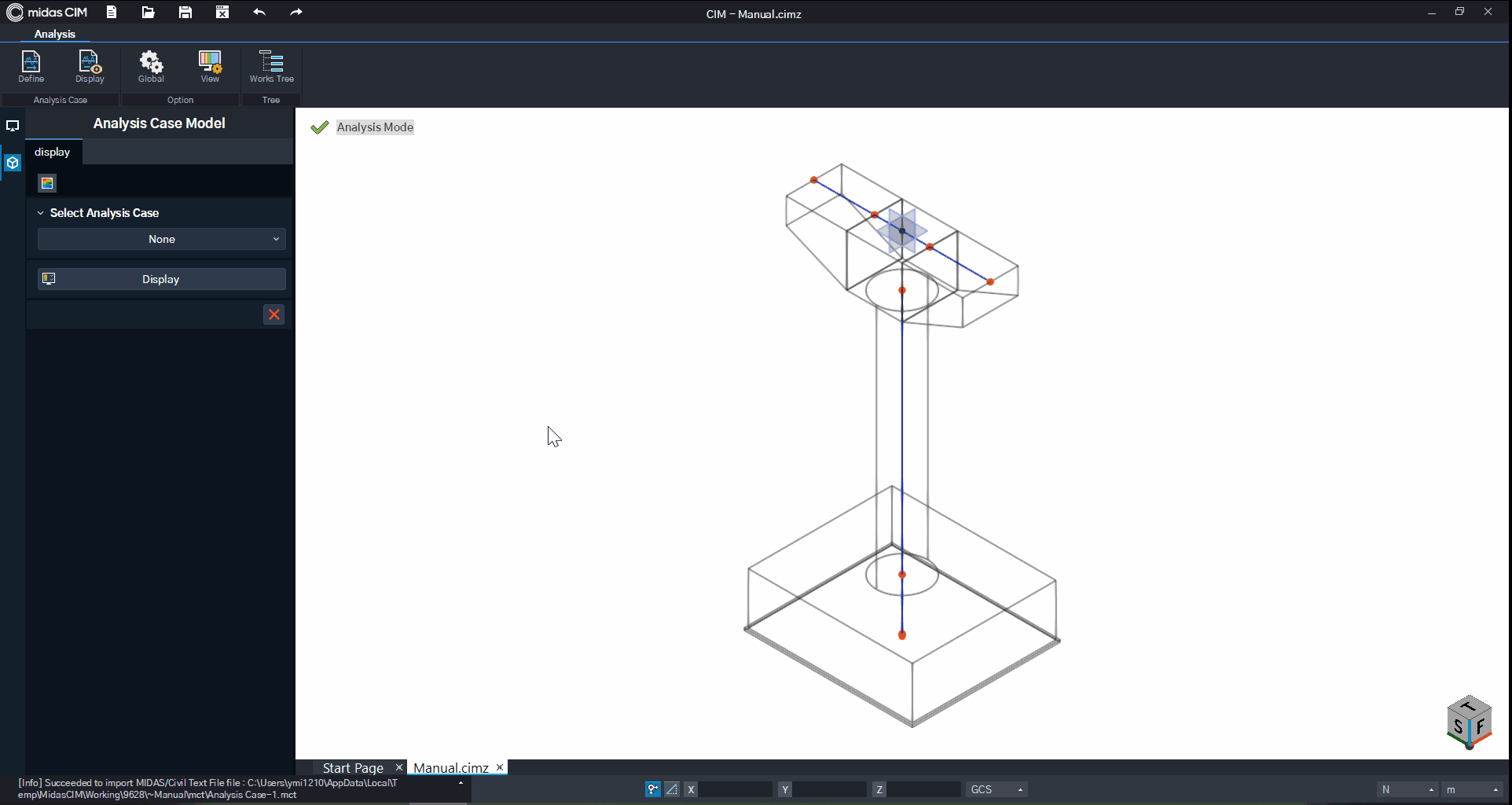

• Ribbon Menu > [Application] Tab > [Analysis Case] Group > Define
[Analysis Mode]
• Ribbon Menu > [Application] Tab > [Tree] Group > Works Tree
설명

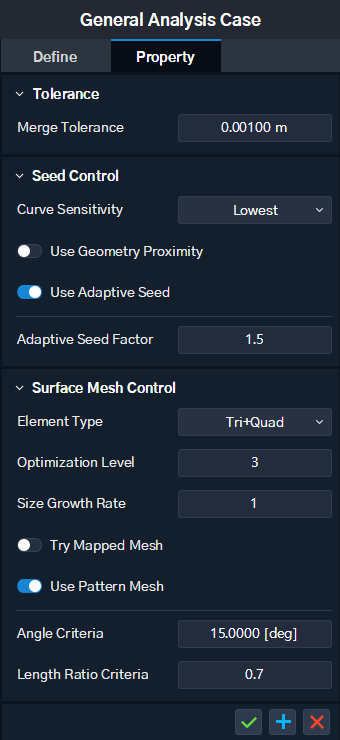

[Tab] Define
• [Tolerance]
요소망을 자동 생성 시, 두 개 이상의 절점을 하나의 절점으로 만드는 허용 한계거리를 설정합니다.
• [Seed Control]
Curve Sensitivity : 곡선 씨드의 민감도를 설정합니다.
Use Geometry Proximity : On 할 경우, 기하 형상의 근접도가 높은 요소망 생성을 시도합니다.
Use Adaptive Seed : On 할 경우, 요소망의 크기를 유동적으로 조정하는 Adaptive Seed 기능을 통해 높은 품질의 요소망을 생성하도록 설정합니다.
Adaptive Seed Factor : 요소망의 크기를 유동적으로 조정하는 정도를 설정합니다.
• [Surface Mesh Control]
Element Type : 2D 요소망의 형상을 설정합니다.
Tri+Quad : 삼각형과 사각형을 조합한 요소망을 생성합니다.
Triangle : 삼각형으로 구성된 요소망을 생성합니다.
Quadrilateral : 사각형으로 구성된 요소망을 생성합니다.
Optimization Level : 2D 요소망 생성 시 적용할 최적화 정도를 설정합니다.
Size Growth Rate : 2D 요소망 생성 시 적용할 내부조밀도 비율을 설정합니다. 요소의 크기와 함께 내부 요소의 조밀도를 추가로 설정하여 보다 좋은 품질의 요소망을 생성할 수 있습니다.
Try Mapped Mesh : On 할 경우, 2D 요소망의 사상요소망이 생성되도록 설정합니다.
Use Pattern Mesh : On 할 경우, 2D 요소망이 최대한 일정한 패턴을 가지도록 설정합니다.
Angle Criteria : 2D 요소망 생성 시 적용할 요소망 내부의 각도 범위를 설정합니다.
Length Ratio Criteria : 2D 요소망 생성 시 적용할 요소망 길이의 증감 비율 범위를 설정합니다.
해석 모델 수정
기생성한 해석 모델을 수정합니다.
• Works Tree에서 해석 모델을 우클릭 한 후 Modify 메뉴를 사용하여 Analysis Case를 확인 및 수정할 수 있습니다.
