By Curve

개요

도면의 구성 요소 중에 하나인 구조물의 종단면도 표현 방법은 직선화 하여 표현하게 됩니다.
By Curve는 곡선화 된 평면 선형일지도 종단면도를 자동으로 직선화 하여 단면을 생성해 주는 기능입니다.

CIM에서 통용되는 기능의 명칭은 곡면 전개도라고 합니다.

실행

Base Mode [By Layout]

• Ribbon Menu > [Application] Tab > [Drawing] Group > Drawing view > By Curve

설명

By Curve 단면 정의 방법

CAD ID로 도면화 할 종단면도를 By Curve 기능으로 생성할 수 있도록 단면을 정의하는 과정입니다.

[실행]

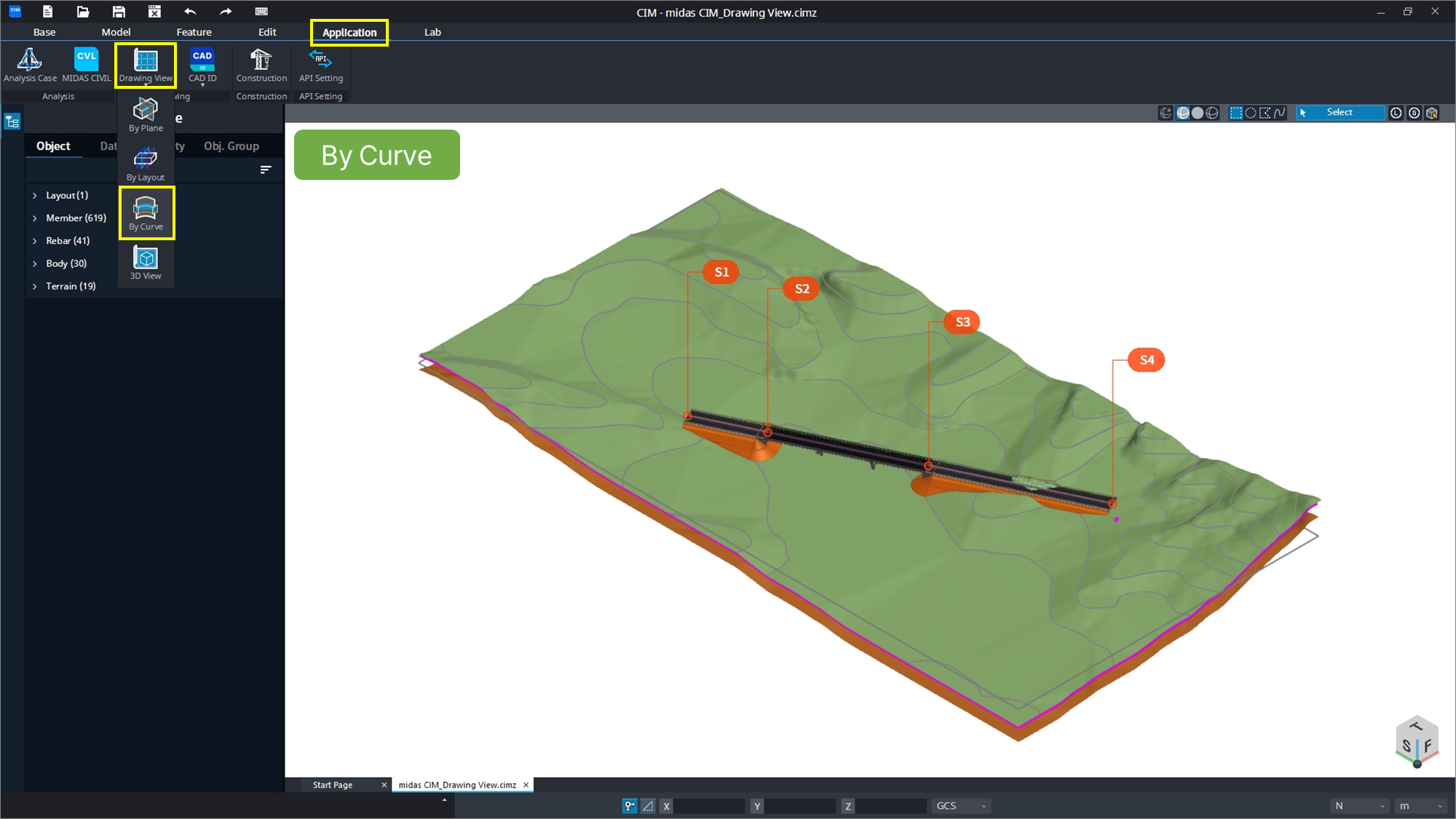

Base Mode에서의 By Curve 기능은 [Application]탭 하위의 [Drawing]그룹 Drawing view 에서 실행이 가능합니다.

[설정]

Run CAD ID
By Layout 기능 정의 후에 OK 또는 Apply 버튼을 클릭하면, CAD ID를 바로 호출하는 기능입니다.

Classification
By Curve로 생성되는 단면의 이름을 정의합니다.
기본 설정된 이름은 “Curved Section 1”로 되어 있습니다.

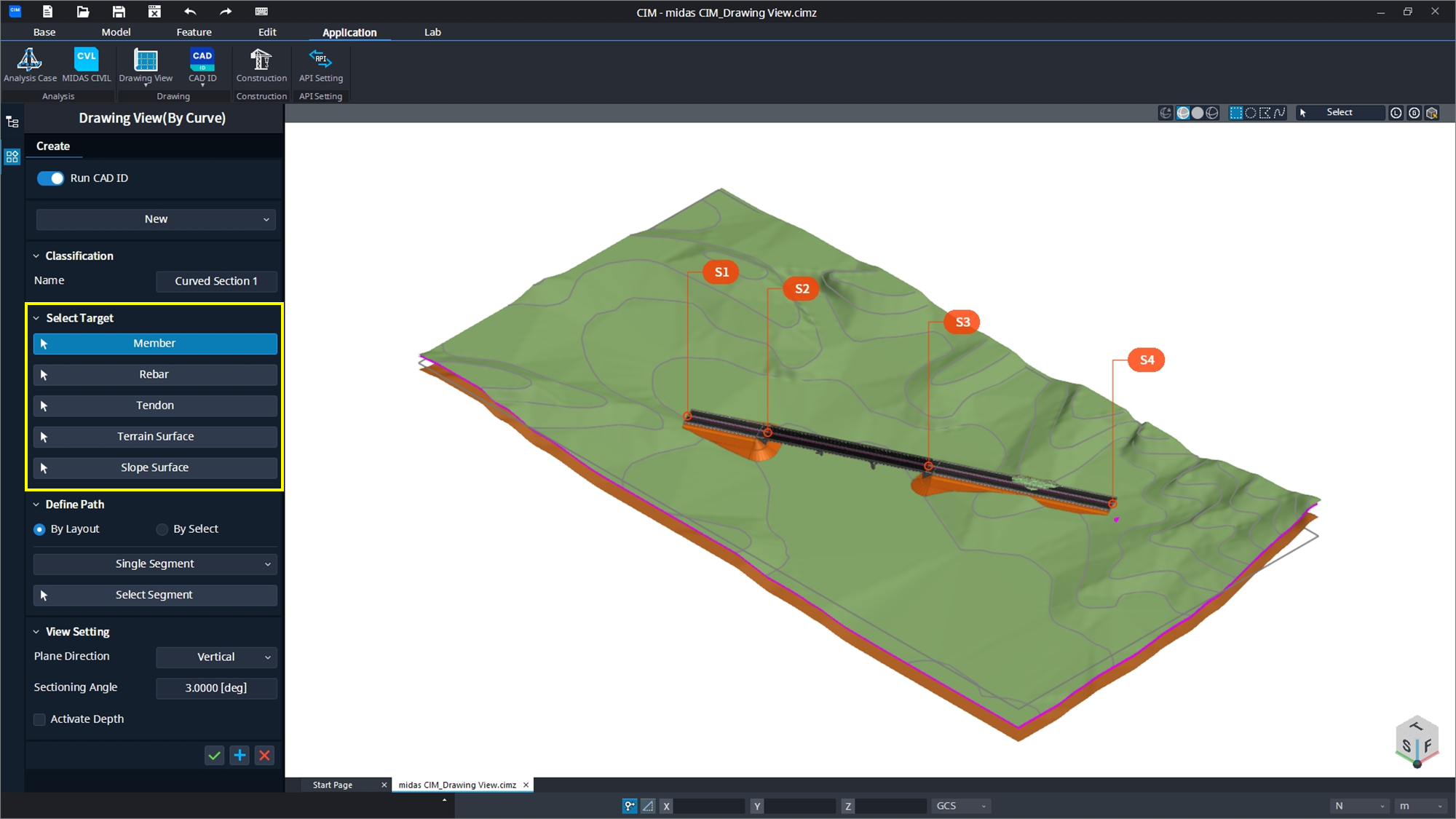

[Select Target]

By Curve로 생성할 단면에 추가할 객체를 타입별로 선택합니다.

Member
콘크리트 및 강재 객체를 필터링 하여 선택할 수 있습니다.

Rebar
철근 객체를 필터링 하여 선택할 수 있습니다.

Tendon
텐던 객체를 필터링 하여 선택할 수 있습니다.

Terrain Surface
지형(Ground Surface) 및 지층(Boring Surface) 모델 객체를 필터링하여 선택할 수 있습니다.

Slope Surface
절성토(Fill & Cut Slope) 모델 객체를 필터링하여 선택할 수 있습니다.

[Define Path]

By Curve(곡면 전개도)의 기준이 되는 경로를 지정합니다.

By Layout
Segment 또는 Layout을 Path로 지정합니다.

By Select
단일한 Wire(Line) 객체를 Path로 지정합니다.

[View Setting]

By Curve(곡면 전개도)의 단면을 설정합니다.

Plane Direction
곡면전개도의 단면 방향을 지정합니다.

Sectioning Angle
곡면 전개를 위한 분할각도를 지정합니다. 입력된 값이 작을수록 정밀하지만 성능이 떨어질 수 있습니다.

Activate Depth
Define Path를 중심으로 한 단면 이외의 가시범위를 포함하여 객체가 나타나도록 하는 옵션 입니다.

[By Curve 기능 활용 영상]

① Base Mode 에서의 기능 실행

② 단면에 포함할 객체 선택 (콘크리트, 지형 및 지층, 절성토 모델 선택)

③ Define Path 타입 선택 : By Layout

④ View Setting 옵션 활성화

⑤ CAD ID 도면(단면) 정보 연동

참고자료

CIM 에서 생성된 By Curve(곡면 전개도) 단면을 이용하여 도면에 활용할 수 있는 종단 좌표표를 CAD ID에서 생성할 수 있습니다.
참고 매뉴얼 : CAD ID 종단 좌표표
