By Layout

개요

Base Mode에서 선형에 할당된 CIM 3D 모델을 기반으로 단면(Section) / 평면(Plan) / 측면(Side)의 2D View 단면을 정의하는
기능입니다.

특히 선형을 기반으로 일정 간격의 단면을 연속으로 생성하는 기능이 특화되어 있으며, By Layout으로 생성된 단면을
활용하여 CAD ID에서 토공물량표(토적표)를 추가로 생성할 수 있습니다.

실행

Base Mode [By Layout]

• Ribbon Menu > [Application] Tab > [Drawing] Group > Drawing view > By Layout

설명

By Layout 단면 정의 방법

CAD ID로 도면화 할 단면을 By Layout 기능으로 생성할 수 있도록 단면을 정의하는 과정입니다.

[실행]

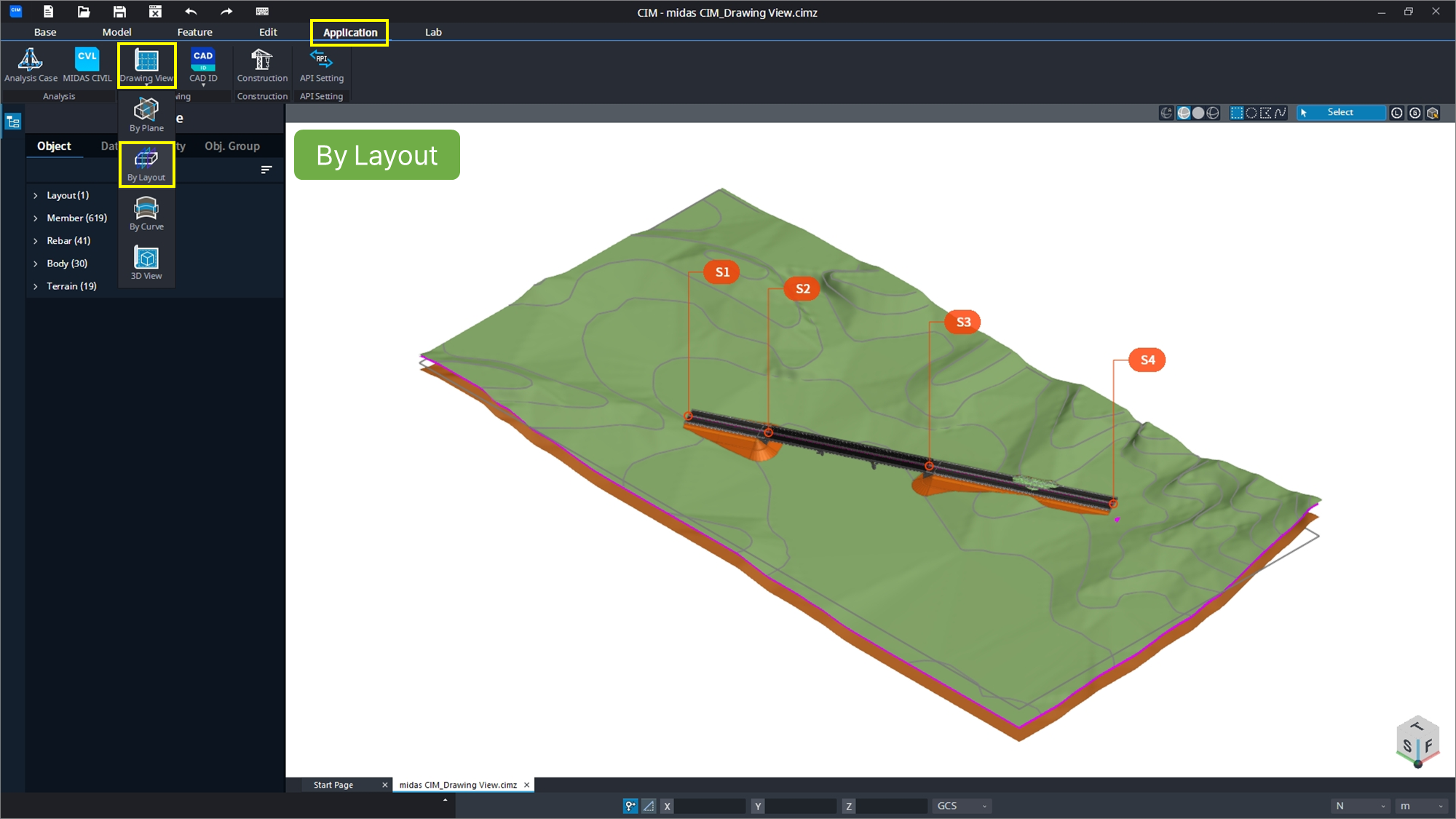

Base Mode에서의 By Layout 기능은 [Application]탭 하위의 [Drawing]그룹 Drawing view 에서 실행이 가능합니다.

[설정]

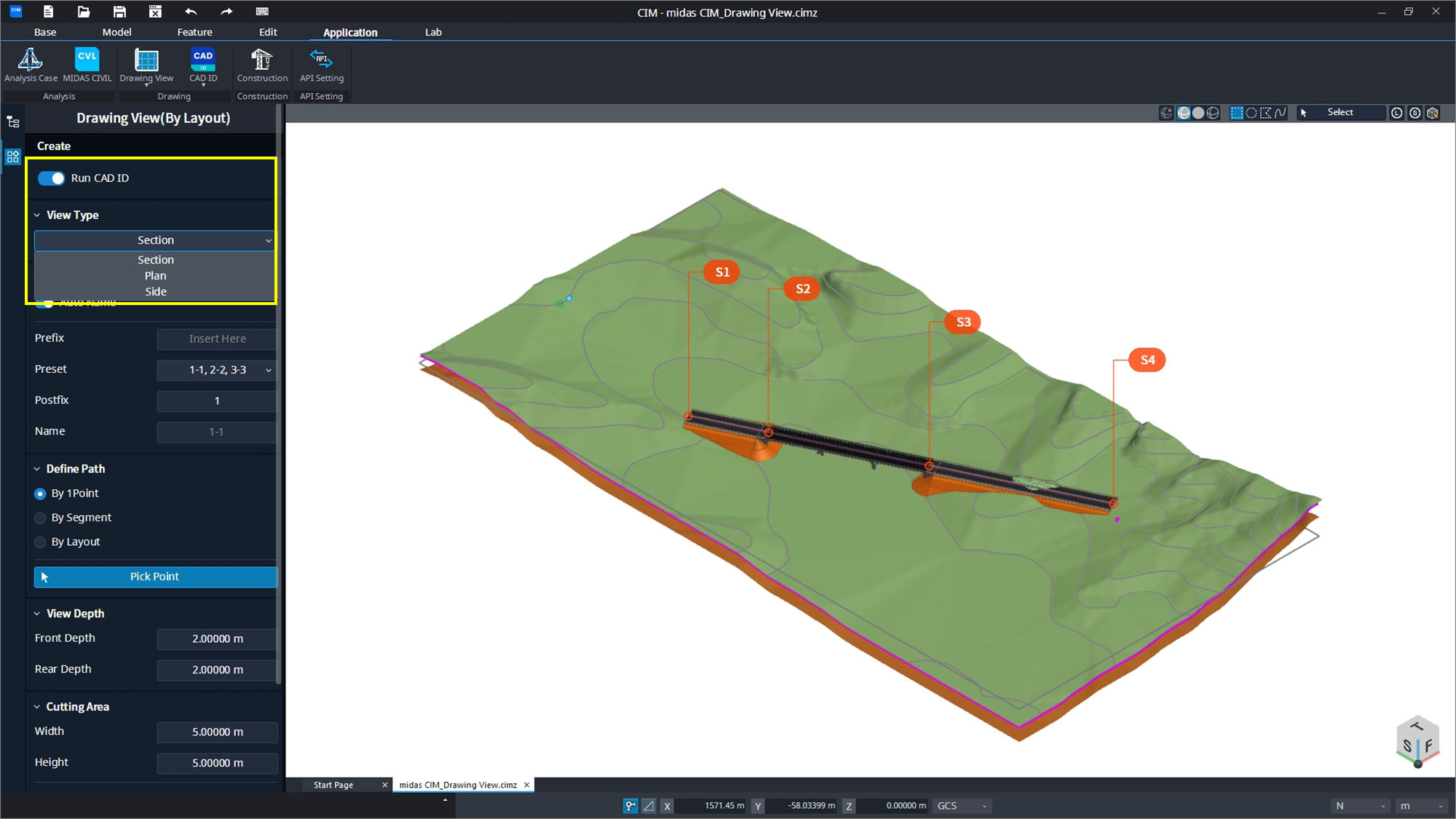

Run CAD ID
By Layout 기능 정의 후에 OK 또는 Apply 버튼을 클릭하면, CAD ID를 바로 호출하는 기능입니다.

View Type
단면(Section) / 평면(Plan) / 측면(Side)으로 구분하여 2D View 단면을 정의할 수 있습니다.

[Classification]

Auto Name
옵션이 활성화 되어 있으면 여러 단면을 정의할 때 Preset 설정에 따라 단면의 이름을 자동으로 연번화 합니다.

Prefix
단면의 이름 첫머리에 쓰이는 명칭을 정의합니다.

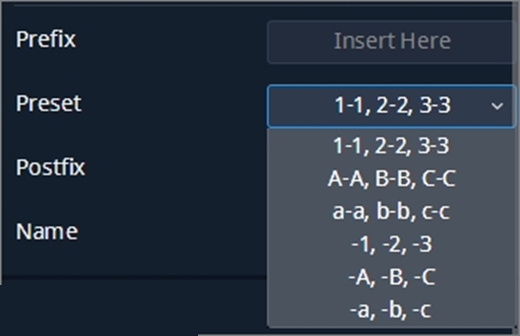

Preset
단면의 이름 끝머리 설정 규칙을 선택할 수 있습니다.

Postfix
단면의 이름 끝머리의 시작점을 정의합니다.

Name
위의 규칙을 통해 정해질 단면의 이름을 미리 보여줍니다.

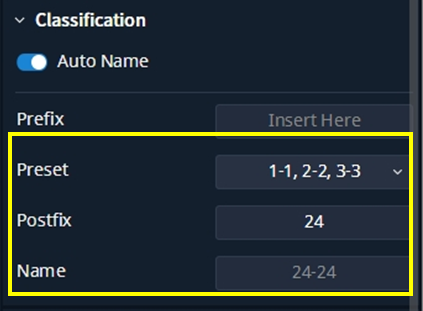

Preset 설정에 따라 1-1 / -1 등의 숫자 형식을 선택 후에 Postfix에서 숫자를 입력하면 Prefix와 Postfix가 조합된 이름이 나타납니다.

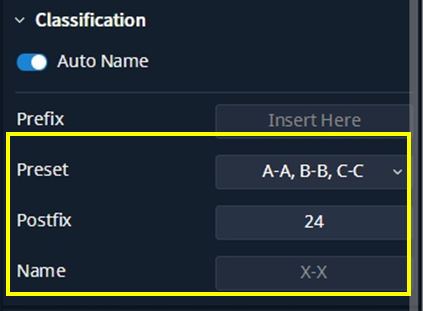

Preset 설정에 따라 A-A / a-a / -A / -a 등의 영문 형식을 선택 후에 Postfix에서 1~24 까지의 숫자를 입력하면 알파벳의 순서에 따라 이름이 표기 됩니다.

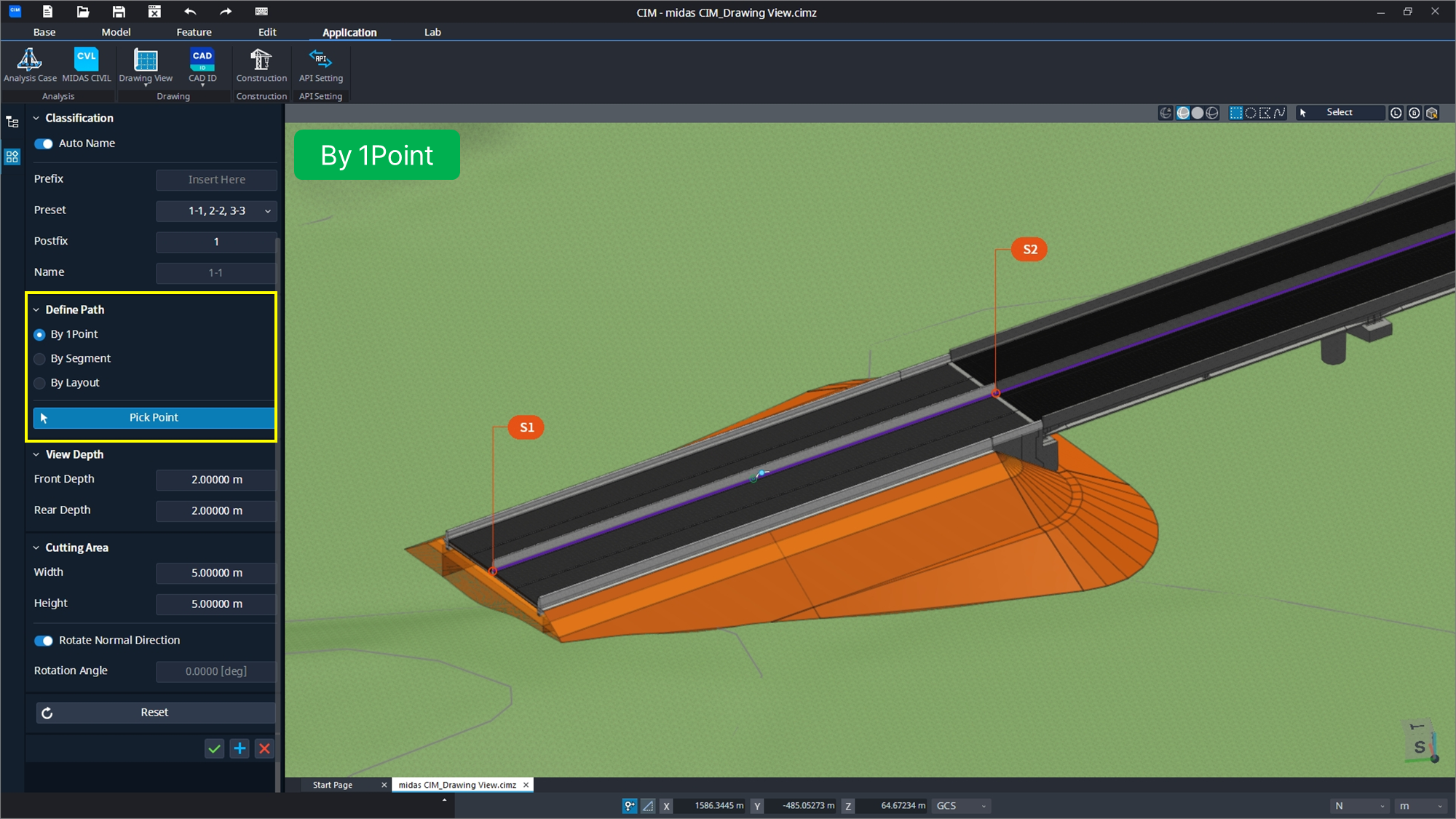

[Define Path, By 1Point]

뷰를 정의하기위한 방법을 선택합니다.

Layout 위에서 1점을 선택하여 단면 뷰를 정의합니다.

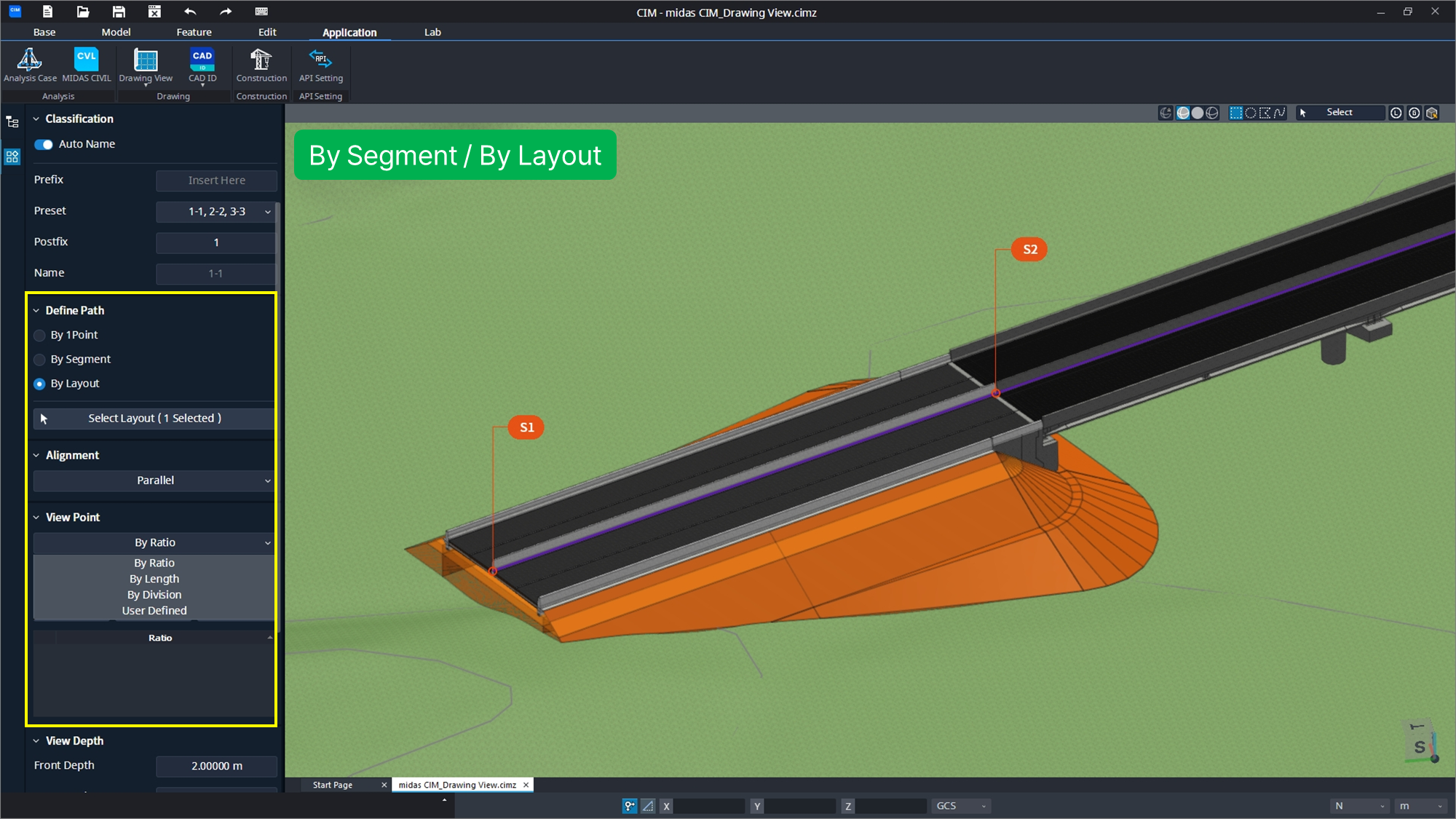

[Define Path, By Segment / By Layout]

By Segment
Segment를 선택하여 단면 뷰를 정의합니다.

By Layout
Layout를 선택하여 단면 뷰를 정의합니다.

Alignment
Segment 및 Layout을 선택하였을 때 단면의 구성이 평행하거나 직교하는 Parallel 및 Tangential Type을 지원합니다.

View Point
By segment 또는 By layout을 선택하였을 때 뷰 포인트 위치를 지정합니다.

Method : 뷰 포인트 위치 지정 방법을 정합니다.

By Ratio
Segment 및 Layout을 선택하였을 때 Ratio 값을 입력하여 단면 뷰를 Add 또는 Modify 합니다.

By Length
Segment 및 Layout을 선택하였을 때 길이 값을 입력하여 단면 뷰를 Add 또는 Modify 합니다.

Start / End Offset : Segment 및 Layout의 시작 또는 끝 점의 위치에서 이격할 거리를 입력합니다.

Interval Length : 반복할 길이 값을 입력합니다.

By Division
Segment 및 Layout을 선택하였을 때 입력한 Division 수 만큼 분할하는 단면 뷰를 생성합니다.

User Defined
Segment 및 Layout을 선택하였을 때 사용자가 입력한 길이 값을 적용하여 단면 뷰를 생성합니다.
연속 값을 입력할 경우 반복기호 “@” 와 다음 값을 정의하는 “ , ” 기호를 적용할 수 있습니다.
예) 5@10, 5 m

[설정]

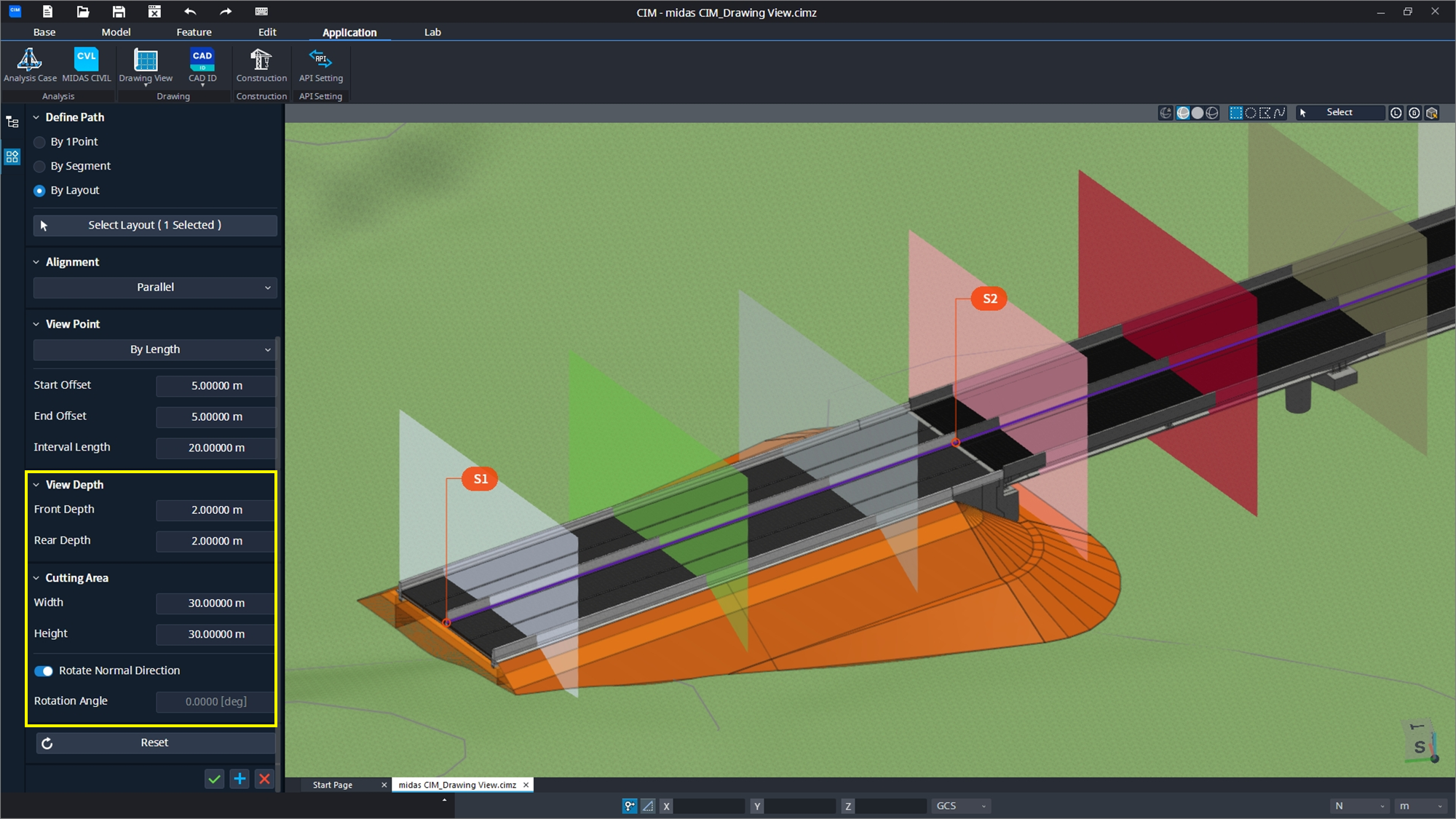

View Depth
단면 뷰의 앞, 뒤로 가시범위를 정의합니다.

Cutting Area
단면의 크기를 정의합니다.

Rotation Narmal Direction
단면 뷰 각도를 Layout 진행방향의 법선방향으로 설정합니다.

[By Layout 기능 활용 영상]

① Base Mode 에서의 기능 실행

② 단면 이름 정의

③ Define Path 정의 : By Layout 선택

④ 단면의 위치 지정

⑤ View Box 크기 조절 (View Depth 및 Cutting View)

⑥ CAD ID 도면(단면) 정보 연동

참고자료

CIM 에서 생성된 By Layout 단면을 이용하여 도면에 활용할 수 있는 토공물량표(토적표)를 CAD ID에서 생성할 수 있습니다.
참고 매뉴얼 : CAD ID 횡단면도 생성
