개요
CIM 3D 모델을 기반으로 도면으로 생성할 3D 단면을 정의하는 기능입니다.
3D View 기능으로 정의된 단면은 MIDAS CAD INFRA-DESIGN (CAD ID)으로 단면 정보를 연동하여 도면화 작업을 할 수 있습니다.
설명
CIM-3D View 기능으로 3D View 단면을 생성하는 과정입니다.
3D View 기능은 Base Mode를 비롯하여 각각의 Library Mode에서 기능을 제공하고 있으며, 이 기능을 사용하면 Library 에 있는 모든 모델에서 용도에 따라 도면으로 활용할 수 있는 3D 단면을 생성할 수 있습니다.
아래의 설명은 Base Mode에서의 3D View 진입경로와 Library Mode에서의 3D View 진입경로를 설명하고 있습니다.
실행
3D View 진입 경로 위치

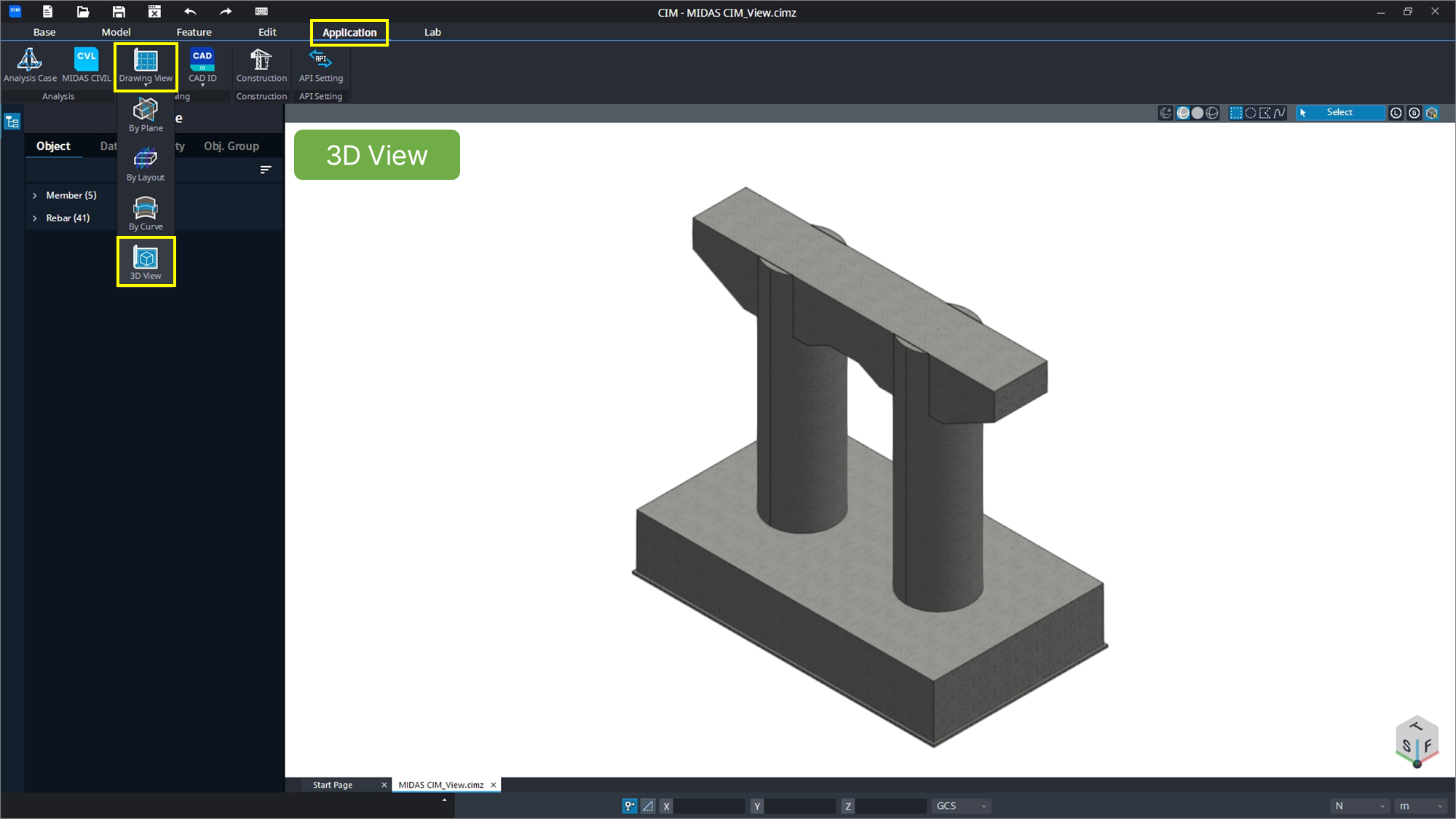

Base Mode
• Ribbon Menu > [Application] Tab > [Drawing] Group > Drawing view > 3D View
Base Mode에서의 3D View 기능은 [Application]탭 하위의 [Drawing]그룹 Drawing view 에서 실행이 가능합니다.

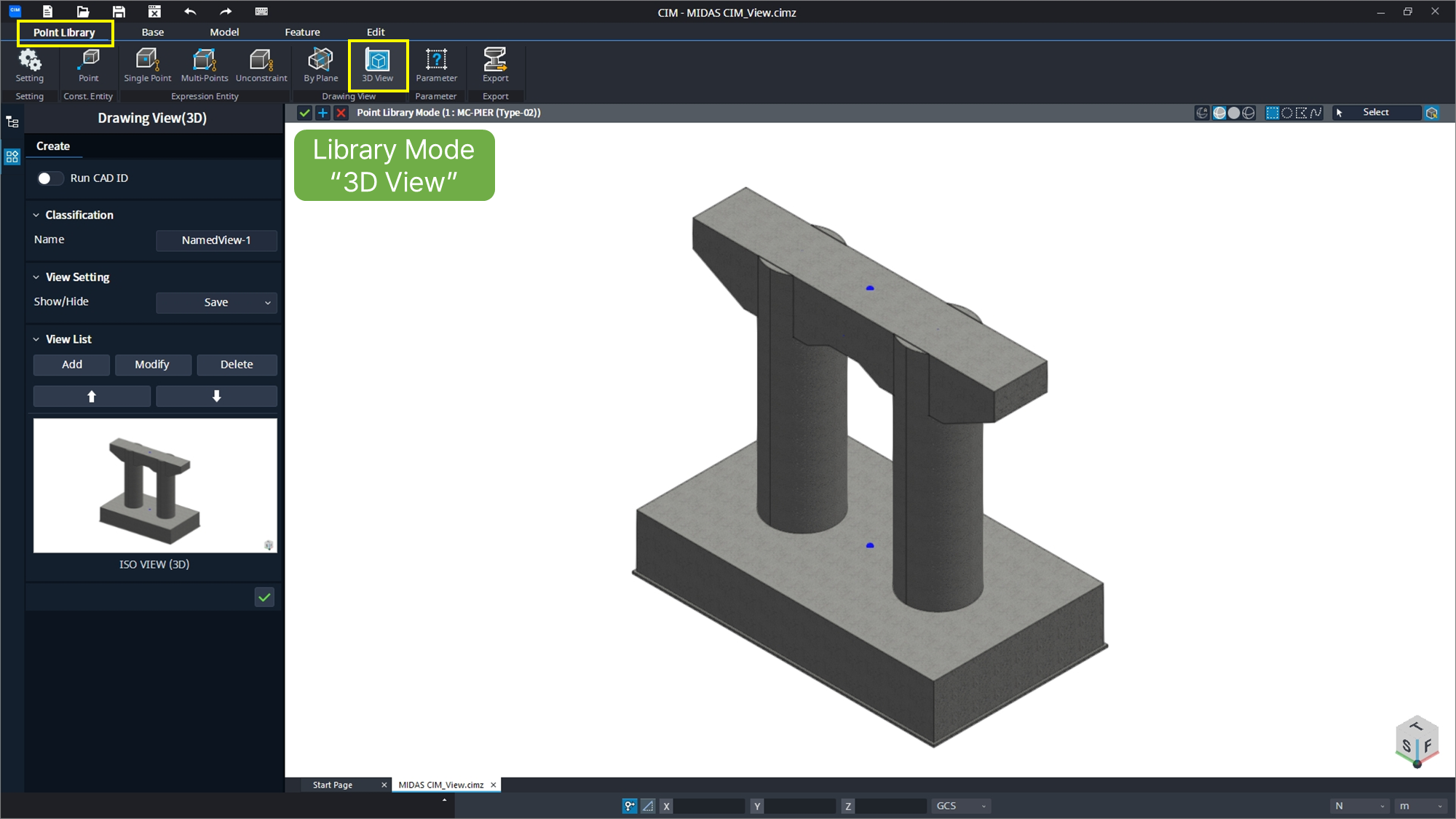

[Point Library Mode] / [Curve Library Mode] / [Assembly Unit Mode]
• Ribbon Menu > [Library] Tab > [Drawing] Group > 3D View
Library Mode에 있는 3D View 기능은 각각의 Library 탭 하위의 [Drawing]그룹에서 실행이 가능합니다.
3D View 단면 정의 방법
CAD ID로 도면화 할 단면을 3D View 기능으로 생성할 수 있도록 단면을 정의하는 과정입니다.
3D View 단면의 구성은 [Ctrl + 마우스 휠] 버튼을 동시에 클릭하여 작업 화면에서 보이는 모델의 위치를 변경할 수 있습니다.
[설정]
Run CAD ID
3D View 기능 정의 후에 OK 또는 Apply 버튼을 클릭하면, CAD ID를 바로 호출하는 기능입니다.
해당 옵션은 Base Mode에서만 사용이 가능합니다.
Classification
3D View 단면의 이름을 정의합니다.
View List
3D View 리스트를 추가하거나 수정합니다.
Add
3D View 단면을 추가합니다.
이때 작업 화면에서 보이는 단면이 썸네일로 저장이 되며, CAD ID로 나타낼 3D View 단면이 됩니다.
Modify
선택한 3D View의 데이터를 수정합니다.
CAD ID에서 표시되는 원본 단면의 이름은 여기의 Modify 환경에서 변경 후 Update를 하면 변경이 됩니다.
Delete
선택한 3D View를 삭제합니다.
[3D View 기능 활용 영상]
① Base Mode 에서 기능 사용
② 작업 화면에서 단면 위치 조정
③ Add 버튼 클릭
④ CAD ID 도면(단면) 정보 연동
