개요
• Concrete Member를 타설 단위로 분할하는 기능입니다.
실행
• [Construction Mode] Ribbon Menu > [Construction] Tab > [Pouring Part] Group > Divide
설명

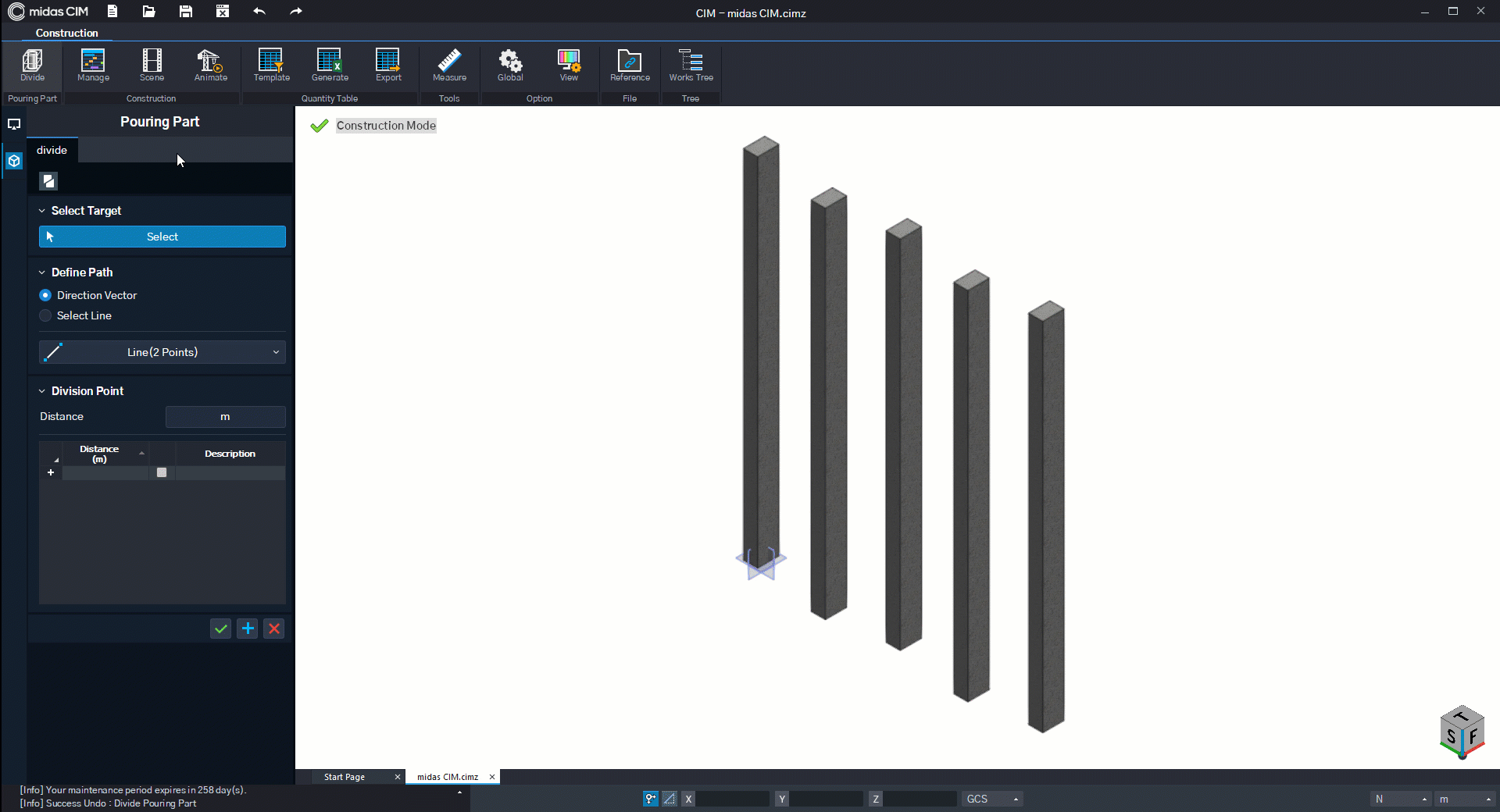

타설 단위로 분할하는 방법
콘크리트 객체를 타설 단위로 분할합니다.
• [Select Target]
분할 할 Concrete Member를 선택합니다.
• [Define Path]
수직으로 연속해서 분할 할 Path를 선택합니다.
Direction Vector : 2 Points 방식으로 작업 화면에 Path의 방향을 설정합니다.
Select Line : 선택한 Line 객체의 방향으로 Path의 방향을 설정합니다.
• [Division Point]
분할 위치를 입력합니다.
Distance : ‘반복횟수@거리’의 방식으로 한꺼번에 분할 위치를 테이블에 입력합니다.
Table : 직접 분할 위치를 입력합니다.
