개요
• 수량산출을 위한 수량산출 양식을 설정하는 기능입니다.
실행
[Construction Mode]
• Ribbon Menu > [Construction] Tab > [Quantity Table] Group > Template
설명
Quantity Template 설정
수량산출 양식을 설정합니다.

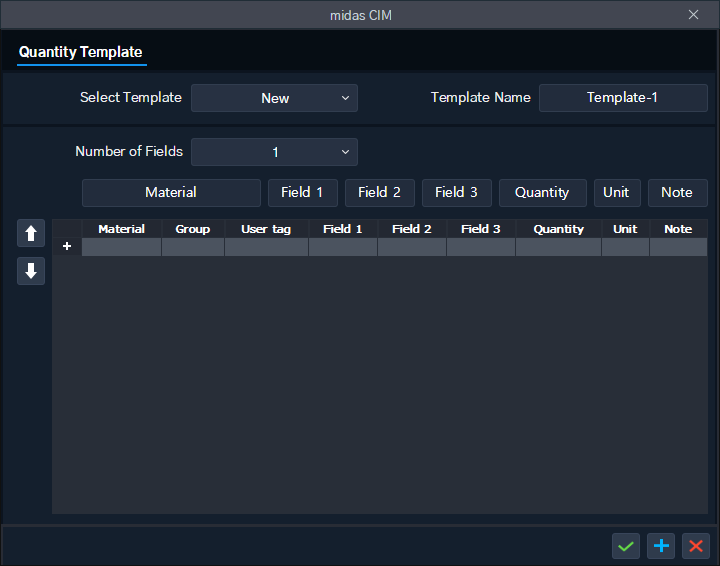

[Dialog] Quantity Template
• [Select Template]
수량 산출 양식을 새롭게 생성하거나, 기존 생성한 수량 산출 양식을 선택합니다.
• [Template Name]
수량 산출 양식의 이름을 입력합니다.
• [Number of Fields]
Field의 개수를 입력합니다. Field 개수 입력에 따라 Template에서 사용할 수 있는 Field가 정해집니다.
• [Template Table]
재료, 하위 그룹, 공종 및 수량 단위 등 수량 산출 양식을 설정합니다.
Configuration Item 입력 행 : 각 열의 구성 항목의 이름을 입력합니다.
Template Table의 열 구성
Material : Material Type을 선택합니다.
Group : Sub Material Type을 선택합니다.
User tag : 수량산출서에 표기될 Material의 이름을 입력합니다. (공란 시, Material 그대로 표기)
Field 1 / 2 / 3 : Material에 따른 Field 항목을 선택합니다.
Quantity : 수량 산출 기준을 선택합니다. (Volume / Area / Length / Weight / Number)
Unit : 수량 산출 기준에 따른 단위를 선택합니다. 수량 산출 기준에 따라 단위 항목이 달라집니다.
Note : 각 재료 유형의 수량산출 옵션을 설정합니다. 또한, 수량산출에서 비고란으로 활용됩니다.
Object Only : 해당 재료 유형의 객체에 대한 수량을 산출합니다.
All : 해당 재료 유형의 객체 뿐만 아니라, 부속품을 포함하여 수량을 산출합니다.
Coupler (Rebar) 또는 Anchorage (Tendon) : 해당 재료 유형의 부속품에 대한 수량을 산출합니다.
‘Material Type : Rebar / Tendon’의 경우, Note 열에서 수량산출 옵션을 설정할 수 있습니다.
• Coupler : Rebar의 부속품이며, 개수 단위로 수량을 산출합니다.
- Coupler에 연결된는 철근 중 큰 직경을 기준으로 수량이 산출됩니다.
• Anchorage : Tendon의 부속품이며, 개수 단위로 수량을 산출합니다.
