개요
• 수량산출 대상을 설정하는 기능입니다.
실행
[Construction Mode]
• Ribbon Menu > [Construction] Tab > [Quantity Table] Group > Generate
설명

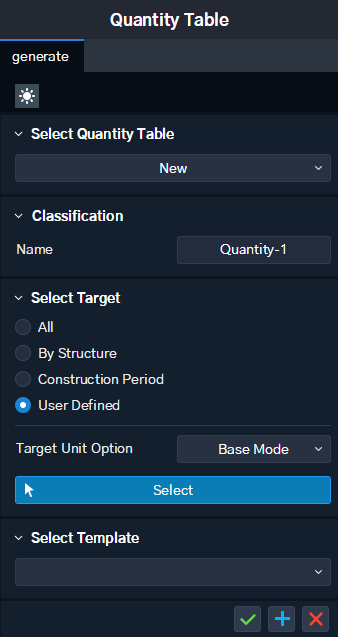

Quantity Generate 설정
수량 산출 대상을 설정합니다.
• [Select Quantity Table]
수량산출서를 새롭게 생성하거나, 기존 생성한 수량산출서를 선택합니다.
• [Classification]
수량산출서의 이름을 입력합니다.
• [Select Target]
수량산출 대상을 설정합니다.
All : 생성된 모든 객체를 수량산출의 대상으로 선택합니다.
By Structure : Structure 분류 체계에 따라 수량산출서를 생성합니다.
Construction Period : 해당 대상(Structure 분류 체계) 및 특정 기간을 지정합니다.
User Defined : 사용자가 원하는 객체만을 선택하여 수량산출의 대상으로 선택합니다.
• Structure Table
Check : On/Off 설정으로 수량산출의 대상으로 선택합니다.
Level / Name : Structure 기능에서 정의한 설정이 나타납니다.
Template : 해당 Level의 수량 산출 양식을 선택합니다.
• Date Setting : 해당 대상에 대해 특정 기간의 수량 산출을 위해 날짜를 지정합니다. ‘Construction Period'에만 설정 가능한 옵션입니다.
Off : 기간 제한없이 수량을 산출합니다.
On : 사용자가 원하는 기간(날짜)을 설정하여 수량을 산출합니다.
Construction Task 기능에서 Event가 정의되어 있어야 해당 설정을 통해 수량을 산출할 수 있습니다.
• Target Unit Option : 수량산출 대상의 선택 단위를 설정합니다.
Construction Mode : Constructio Mode의 수량산출 단위로 선택됩니다.
Base Mode : Base Mode의 수량산출 단위로 선택됩니다.
Library Mode : Library 단위로 선택됩니다.
Construction Mode의 수량산출 선택 단위는 일반 모드의 선택 단위와 다릅니다.
• Concrete Member : 객체 단위 / Pouring Part 단위
• Steel Member : 객체 단위
• Rebar : Wire Body 단위 (Wire 단위로 선택되기 때문에 Coupler 수량을 산출할 수 없습니다.)
• Stiffener : Stiffener 개별 단위
• Tendon : Wire Body 단위
• Bolt : Bolt Group 단위
• Slope Solid : Soil Type 단위
• [Select Template]
수량 산출 양식을 새롭게 생성하거나, 기존 생성한 수량 산출 양식을 선택합니다.
참고자료
• Quantity Table (Template)
• Construction Task
