개요
• MIDAS CIVIL의 mct 파일(*.mct)을 불러옵니다.
실행
[Base Mode]
• File Menu > Import > MIDAS CIVIL
설명
mct 모델 불러오기
*.mct 파일을 불러옵니다.
• [탐색기]
Import 할 *.mct 파일을 선택합니다. 선택완료시 아래 Phase가 표출됩니다.
• [Fit Model]
연속된 Element 중 동일 단면, 동일 방향의 Element들을 한 개의 Curve로 Merge하는 옵션입니다.
Curve Type : 연속된 Element를 1개의 Curve로 치환할 때, 그 Curve의 종류를 선택합니다.

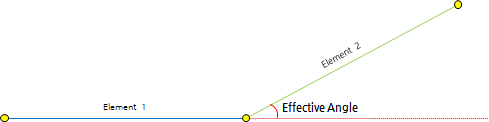

Effective Angle : 설정한 유효 Angle 미만의 Angle을 갖는 Element들만 1개의 Curve로 치환합니다.
• DB/USER Type
호환 가능
단, 아래 6개 단면 제외
Cold Formed Channel
Upright
U-RIB
Box with Stiffener
Pipe with Stiffener
Inverted T-Section 제외
• Value Type
호환 가능
단, General Section 중 Line Type 제외
• SRC Type
호환 불가
• Combined Type
호환 불가
• PSC Type
아래 타입들에 대해 호환 가능
1 CELL
2 CELL
3 CELL
PSC Value > oPoly
PSC Value > iPoly
• Tapered Type
현재 호환 지원중인 단면에 대해서는 모두 Tapered도 호환 가능
• Composite Type
호환 불가
• Steel Girder Type
Steel Girder Box 호환 가능
Steel Girder I 호환 불가
