개요
• Land XML 파일(*xml)을 불러옵니다.
실행
[Base Mode]
• File Menu > Import > Land XML
설명
Land XML 파일 불러오기
*.xml 파일 (Land XML 파일)을 불러옵니다.
• [탐색기]

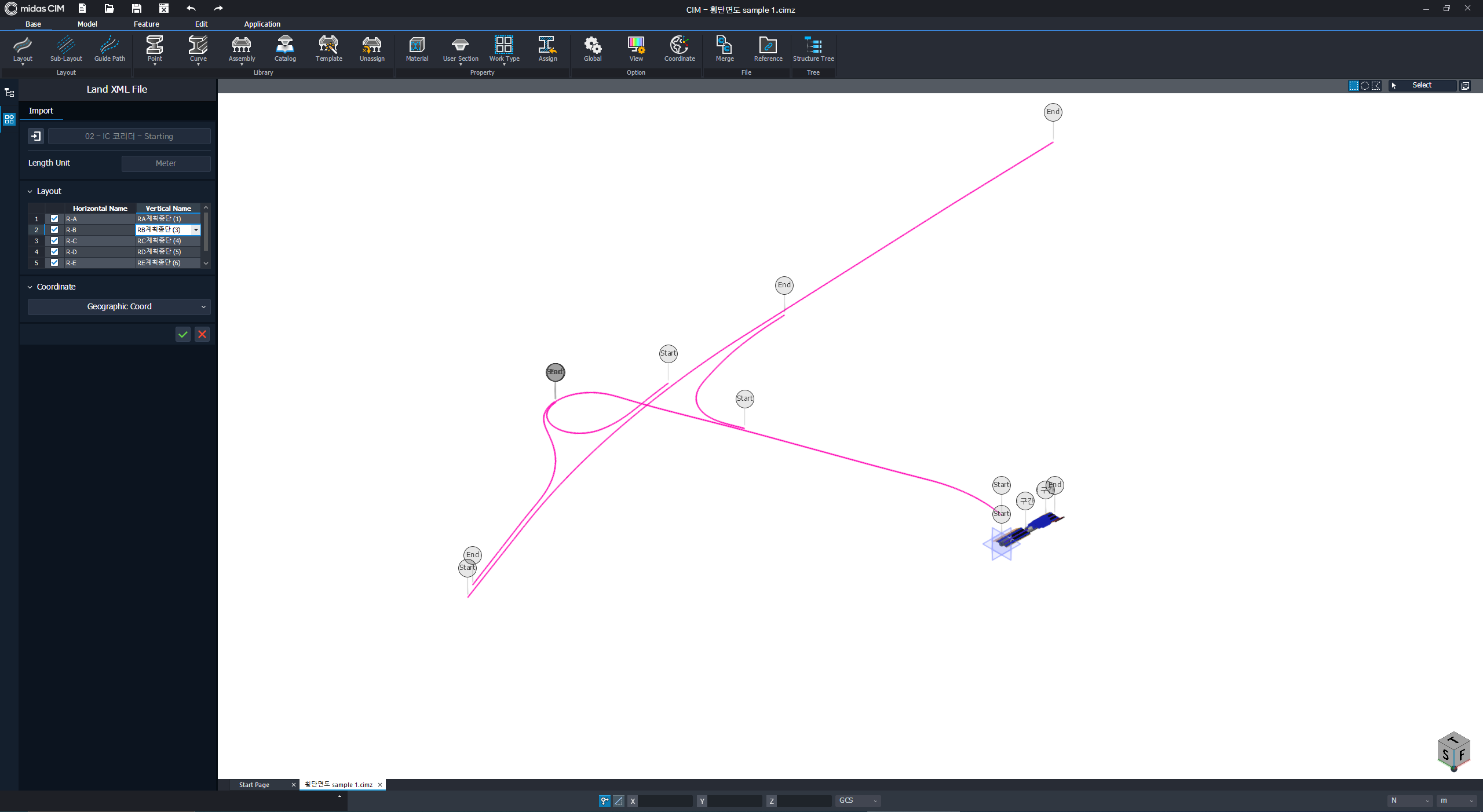

Import 할 Land XML 파일을 선택합니다. 선택 완료 후 아래의 UI가 나타납니다.
• [Import Button]
파일 탐색기를 다시 실행합니다.
• [File Name]
Land XML 파일의 이름을 출력합니다.
• [Length Unit]
Land XML 파일에 설정된 길이 단위를 출력합니다.
• [Layout]
Land XML 파일이 갖고 있는 선형 정보를 확인합니다.
Check Box : 불러 올 선형을 선택합니다.
Horizontal Name : 평면 선형의 이름
Vertical Name : 종단 선형의 이름
하나의 평면 선형에 여러 개의 종단 선형 정보가 있을 경우, 원하는 종단 선형을 선택하여 불러올 수 있습니다.
• [Coordinate]
선형의 생성 위치를 지정합니다.
Geographic Coord : Land XML 파일에 설정된 지리좌표계로 불러옵니다.
(X, Y) = (0, 0) : CIM 모델링 원점 좌표로 불러옵니다.
