개요
• CAD 파일(*.dwg, *.dxf)을 불러옵니다.
실행
[Base Mode] / [User Section Mode] / [Point Library Mode] / [Curve Library Mode] / [Assembly Unit Mode]

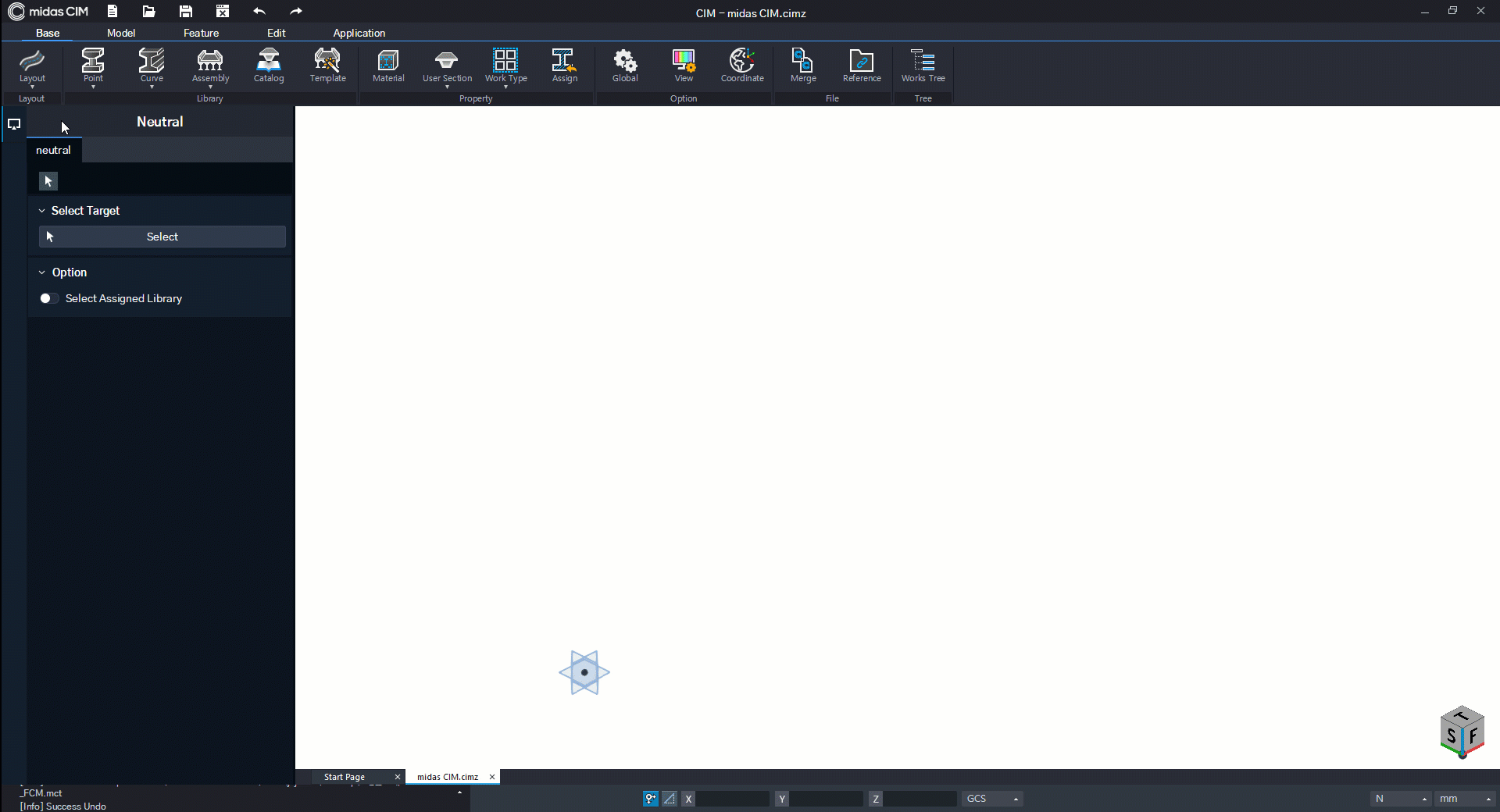

• File Menu > Import > DWG/DXF
설명
DWG/DXF 파일 Import
CAD 파일인 *.dwg, *.dxf 파일을 불러옵니다.
• [탐색기]
Import 할 *.dwg, *.dxf 파일을 선택합니다. 선택완료시 아래 Phase가 표출됩니다.
• [DWG/DXF File]
Import 대상 CAD 파일의 Name이 표출됩니다.
Length Unit : Import 대상 CAD 파일의 Unit이 표시됩니다.
• [Scale Factor]
Import 대상 CAD 파일의 Unit에 Scale을 적용해 CIM에 알맞게 Import 되도록 합니다.
• CAD 파일과 CIM의 현재 단위계가 동일하면 Scale Factor의 Default 값은 1로 표출됩니다.
• CAD 파일과 CIM의 현재 단위계가 다르면 CAD 파일의 실제 크기가 손상되지 않도록 Scale Factor의
Default가 설정됩니다.
예시
- CAD 파일의 Unit=mm이고 값=1000일 때, CIM의 Unit=m이면 Scale Factor의 Default는 0.001로 설정
- 따라서 1000mm의 직선이 1m의 직선으로 Import
• CAD 파일의 Unit=None인 경우 모드별로 다른 단위계로 취급합니다.
User Section Mode, Rebar Draw Mode, Stiffener Mode
- CAD 파일의 Unit을 mm로 취급합니다.
그 외 3D Mode
- CAD 파일의 Unit을 m로 취급합니다.
• [Select Layer]
Import 대상 CAD 파일의 Layer가 표출됩니다. 선택한 Layer만 Import 됩니다.
• [Define Location]
CAD 파일이 삽입될 작업화면의 평면을 지정합니다.
Geographic Coordinate
CIM의 Coordinate가 입력되어 있지 않는 경우 언제나 Disable 상태입니다.
ON : DWG를 CIM의 지구좌표계에 맞게 Import 합니다.
OFF : DWG를 CIM의 지구좌표계를 무시하고 Import 합니다.
DWG/DXF Origin as Box Center
ON : CAD 파일을 감싸는 Box의 Center를 CAD의 Origin으로 판단해 Import 합니다.
OFF : CAD의 원점을 Origin으로 판단해 Import 합니다.
Define Plane : DWG가 Import 될 원점과 평면을 설정합니다.
참고 - Define Plane
• [Option]
Import Point Body : 점 객체를 Import 합니다.
Import Wire Body : 선 객체를 Import 합니다.
Original Color : 선 객체의 지정된 색상을 그대로 Import 합니다.
- OFF : 모든 선 객체를 검은색으로 Import 합니다.
- ON : 모든 선 객체를 CAD 색상으로 Import 합니다. 단, 흰색 선은 검은 색으로 Import 합니다.
Import Sheet Body : 면 객체를 import 합니다.
Import Solid Body : Solid 객체를 Import 합니다.
참고자료
• DWG / DXF Import 기능의 다양한 활용 예
