MIDAS CIM

개요

• 현재 Document(*.cimz)의 일부 또는 모든 파일을 Export해서 cimz 파일(*.cimz)을 생성합니다.

실행

• File Menu > Export > MIDAS CIM

설명

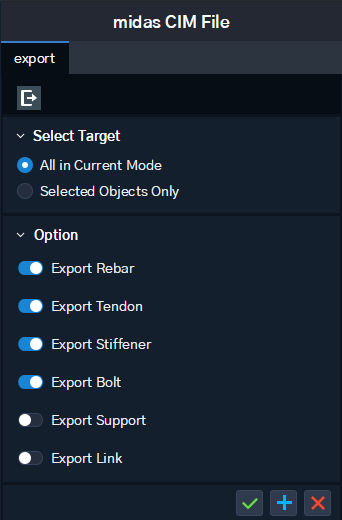

CIM 모델 내보내기

*.cimz 파일로 내보냅니다.

• [Select Target]

내보낼 객체의 범위를 선택합니다.

All in Current Mode : 현재 모드에 존재하는 모든 객체를 내보냅니다.

Selected Objects Only : 선택한 객체만 내보냅니다.

• [Option]

내보내기 옵션을 선택합니다.

Export Rebar : Rebar의 Export 여부를 설정합니다.

Export Tendon : Tendon의 Export 여부를 설정합니다.

Export Stiffener : Stiffener의 Export 여부를 설정합니다.

Export Bolt : Bolt의 Export 여부를 설정합니다.

Export Support : Support의 Export 여부를 설정합니다.

Export Link : Link의 Export 여부를 설정합니다.

• [탐색기]

Apply를 누르면 표출되고 저장될 cimz 파일의 이름을 입력합니다.
