DWG/DXF

개요

• CIM의 객체를 2D CAD나 3D CAD 파일(*.dwg, *.dxf) 로 내보냅니다.

실행

• File Menu > Export > DWG/DXF

설명

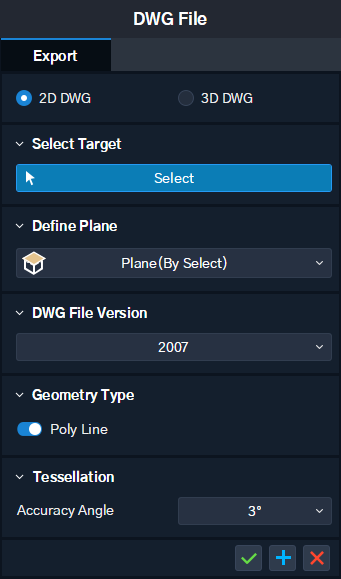

2D CAD 파일 내보내기

선택한 객체의 특정 단면을 2D *.dwg, *.dxf 파일로 내보냅니다.

• [Select Target]

CAD 파일 생성 시 내보낼 객체를 선택합니다.

• [Define Plane]

선택한 객체를 자를 때 사용할 평면을 정의합니다.

• [DWG File Version]

내보낼 DWG 파일의 버전을 선택합니다.

• [Geometry Type]

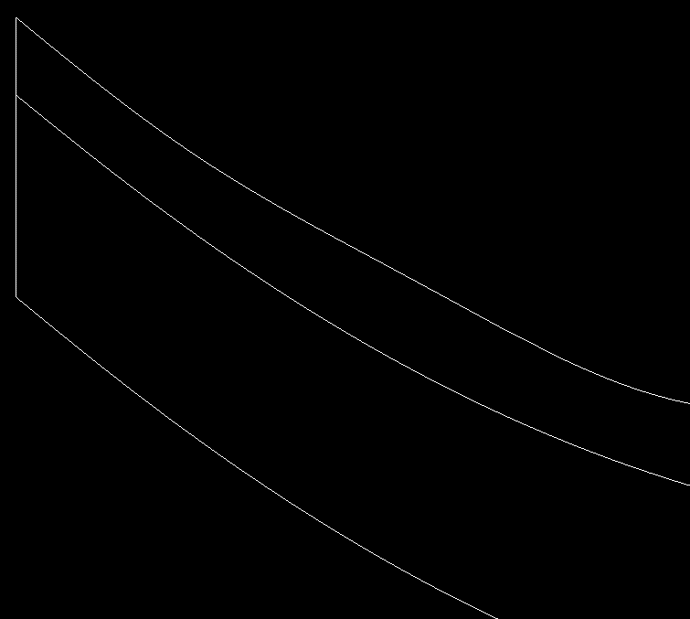

단면 중 곡선을 Poly Line Mesh 방식으로 생성할 지 여부를 설정합니다.

• [Tessellation]

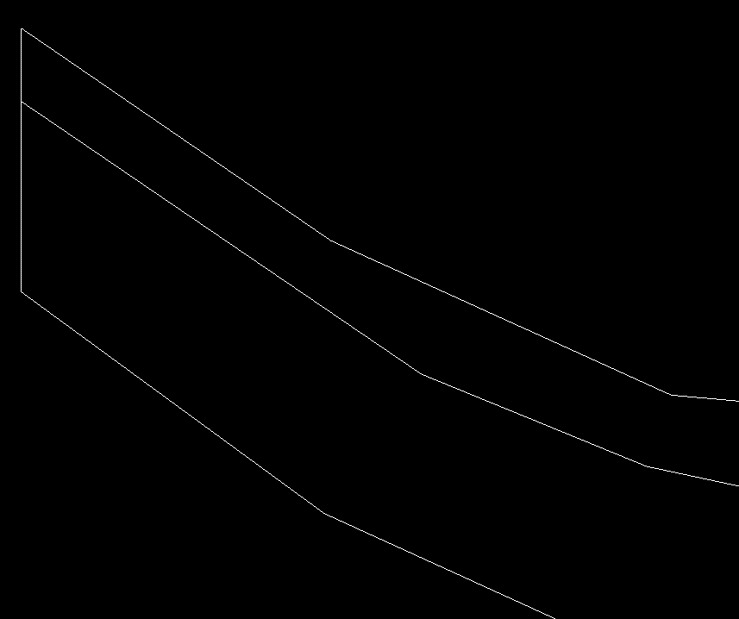

Poly Line Mesh 방식으로 형상을 생성할 때 각 Line 사이의 각도를 의미합니다. 각도가 작을수록 원형에 가까운 형상을 생성하지만 Line의 개수가 많아져서 파일의 크기가 커집니다.

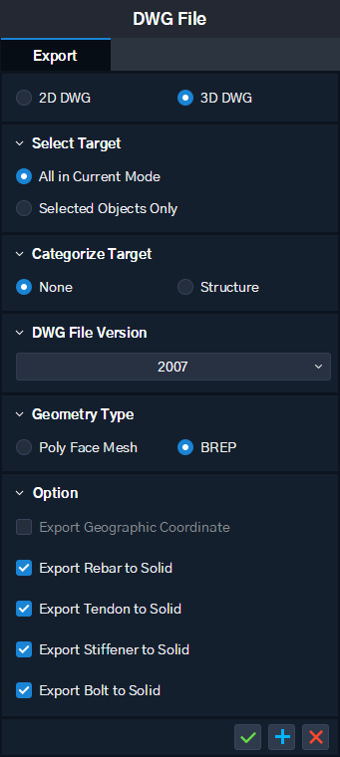

3D CAD 파일 내보내기

선택한 객체를 3D *.dwg, *.dxf 파일로 내보냅니다.

• [Select Target]

CAD 파일 생성 시 내보낼 객체의 범위를 선택합니다.

All in Current Mode : 현재 모드에 존재하는 모든 객체를 내보냅니다.

Selected Objects Only : 선택한 객체만 내보냅니다.

• [Categorize Target]

None : 따로 카테고리화하지 않고 모든 객체를 Layer=0으로 내보냅니다.

Structure : 객체별로 정의된 Structure로 DWG의 Layer를 구성해서 내보냅니다.

DWG의 Layer는 계층구조가 없기때문에 Structure의 1개 레벨을 선택해서 내보냅니다.

• [DWG File Version]

내보낼 DWG 파일의 버전을 선택합니다.

• [3D Geometry Type]

내보낼 DWG 파일의 3D 형상의 타입을 선택합니다. Auto CAD에서는 2가지 타입 모두 제공합니다.

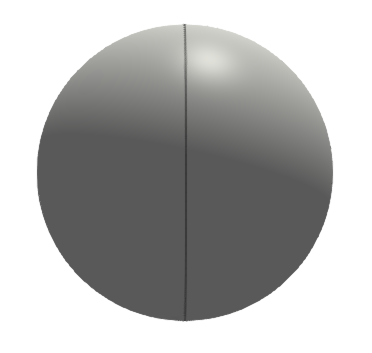

BREP(권장) : 3D 형상을 원본형상을 그대로 표현해서 내보내는 방법입니다.

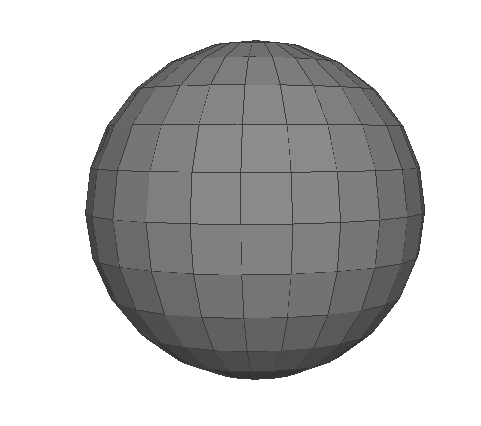

Poly Face Mesh : 3D 형상의 표면을 삼각형 Mesh 형상으로 표현해서 내보내는 방법입니다.

BREP 방식의 형상을 Import 할 수 없는 SW와 DWG 파일 포맷으로 호환할 때 사용합니다.

• [Tessellation]

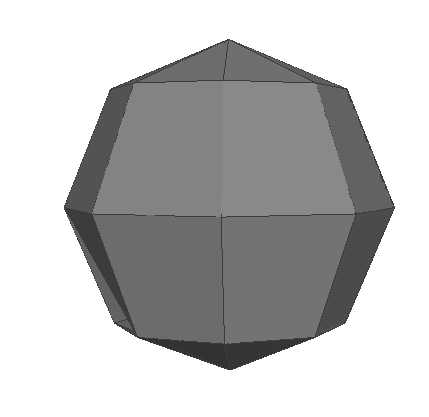

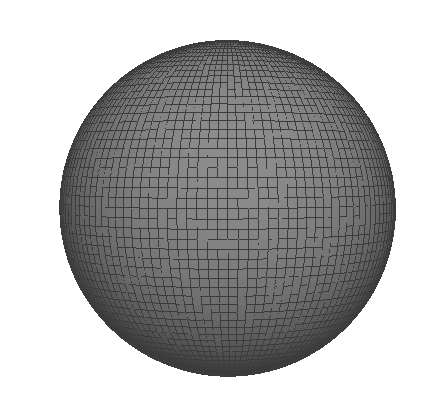

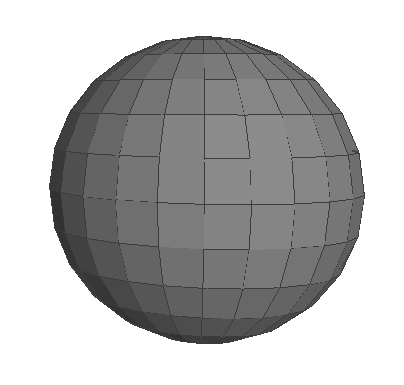

Poly Face Mesh 방식으로 형상을 생성할 때 Face와 Face 사이의 각도를 의미합니다. 각도가 작을수록 원형에 가까운 형상을 생성하지만 Face의 개수가 많아져서 파일의 크기가 커집니다.

• [Option]

Export Rebar to Solid : Rebar의 Export 여부를 설정합니다.

Export Tendon to Solid : Tendon의 Export 여부를 설정합니다.

Export Stiffener to Solid : Stiffener의 Export 여부를 설정합니다.

[탐색기] Apply를 누르면 표출되고 저장될 dwg/dxf 파일의 이름을 입력합니다.
