Group

개요

• 필드 구성표에 따라 객체에 할당된 여러 개의 사용자 필드를 특정 목적(ex. IFC의 Property Set)에 따라 분류하기 위한 그룹을 정의하는 기능입니다.

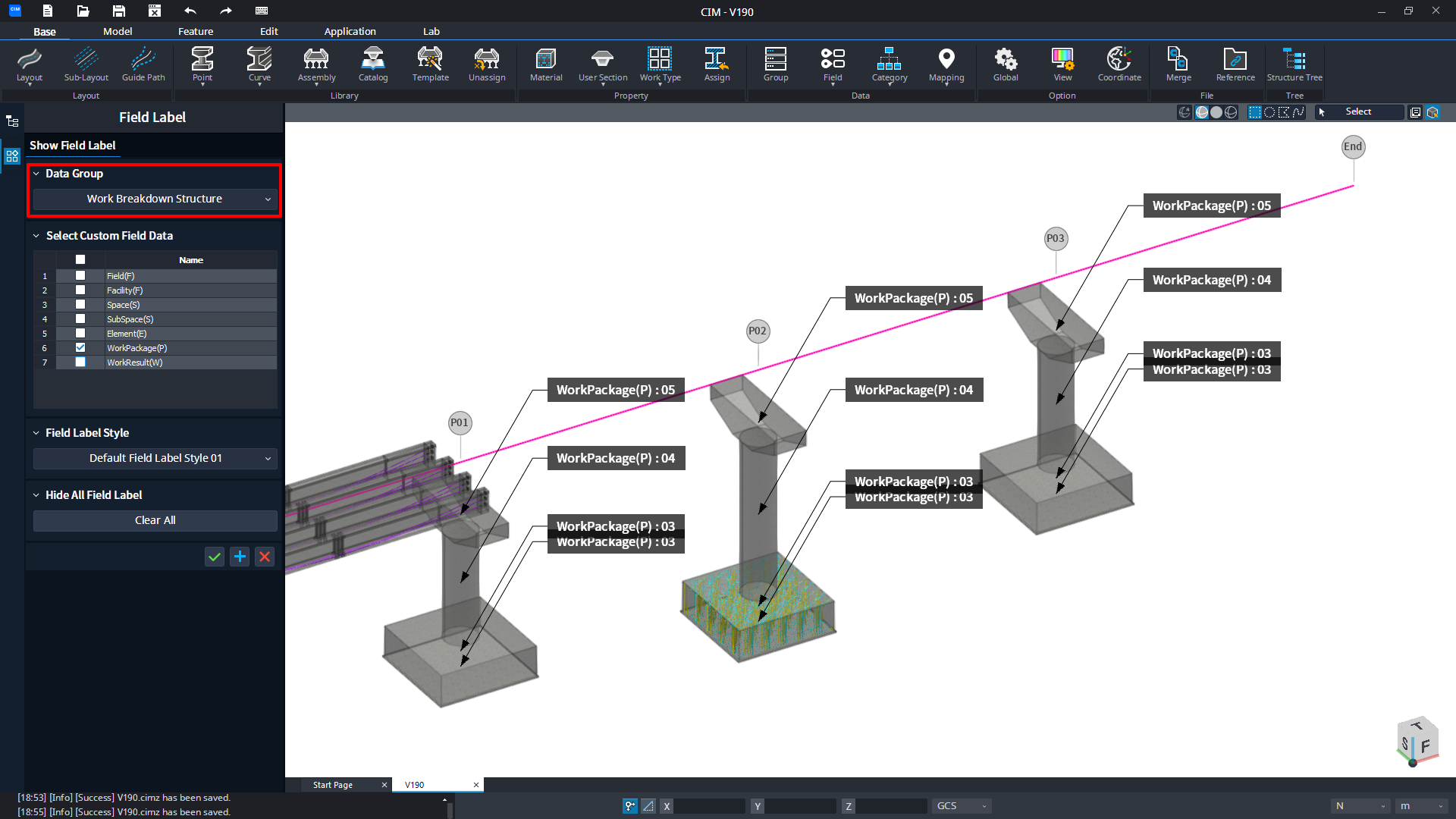

• 데이터 그룹(Data Group) 기능을 통해 엔터티(라이브러리, 객체)의 속성 창에 나타나는 각종 필드 데이터를 사용자가 원하는 형태로 그룹핑 할 수 있고, 데이터 그룹 단위가 그대로 IFC Property Set 단위가 됩니다.

실행

• Ribbon Menu > [Base] Tab > [Data] Group > Group

설명

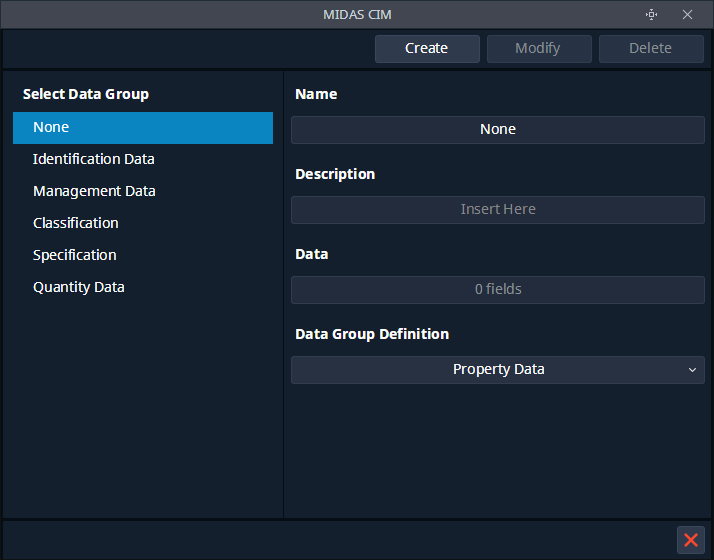

Data Group 정의

Field Data 분류를 위한 Data Group을 정의합니다.

• [Select Data Group]

데이터를 확인하거나 편집할 데이터 그룹(Data Group) 선택

• [Name]

데이터 그룹(Data Group)의 이름

• [Description]

데이터 그룹(Data Group)의 설명

• [Data]

데이터 그룹(Data Group)에 등록되어 있는 데이터(Data)의 개수

필드(Custom Field) 생성 시 Data Group을 선택하여야 하며 해당 선택에 따라 데이터 개수가 자동으로 계산됩니다.

• [Data Group Definition]

Group의 데이터 특성에 따라 Property Data / Quantity Data를 선택

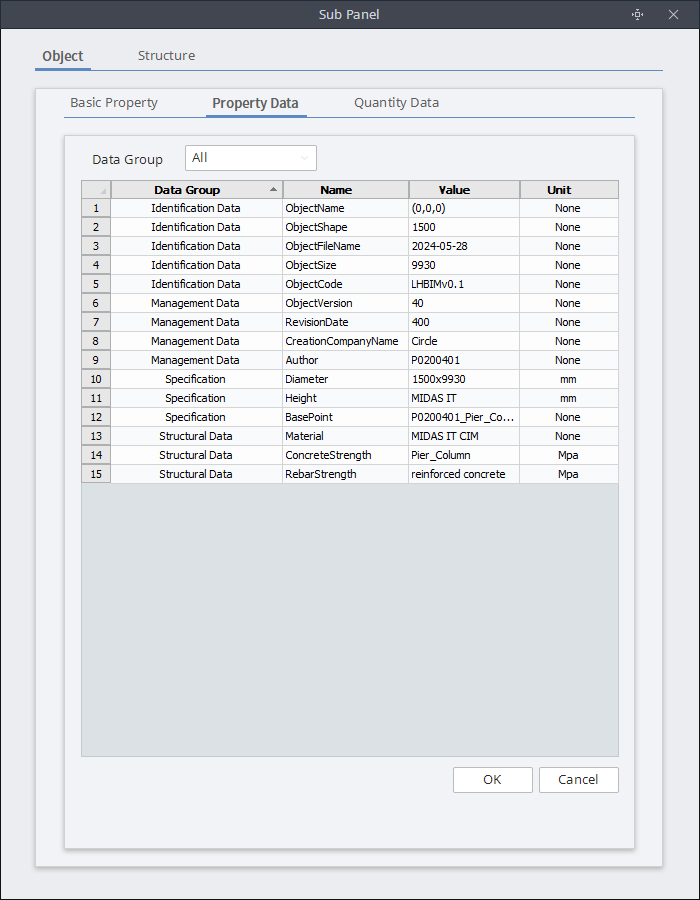

Field Viewer에서 Property Data / Quantity Data로 탭이 구분되어 데이터가 출력됩니다.

• [Create]

신규 데이터 그룹(Data Group)을 생성합니다.

• [Modify]

선택된 데이터 그룹(Data Group)을 수정합니다.

• [Delete]

선택된 데이터 그룹(Data Group)을 삭제합니다.

참고자료

• Custom Field

• Field Viewer

• Field Label
