Custom Field

개요

• 사용자가 원하는 각종 형식의 데이터를 정의하는 기능입니다.

Custom Field는 Key / Value로 구성되며 모두 사용자가 정의해야 합니다.

하나의 필드는 필드 구성표에 따라 여러개의 객체에 할당 할 수 있습니다.

중복된 필드 생성은 불가합니다.

실행

• Ribbon Menu > [Base] Tab > [Data] Group > Field > Custom Field

설명

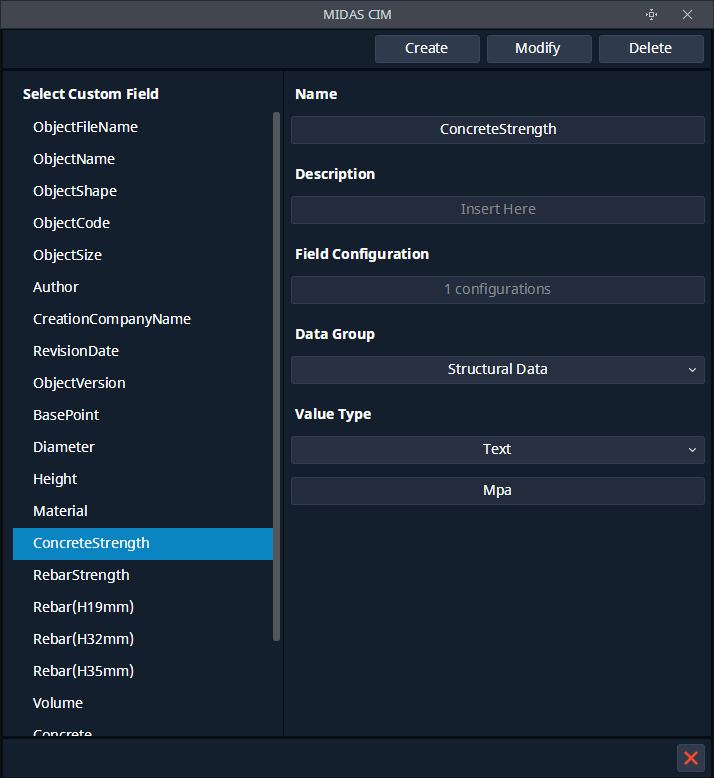

Custom Field 정의

Custom Field 정보를 정의합니다.

• [Select Custom Field]

데이터를 확인하거나 편집할 사용자 필드(Custom Field) 선택

• [Name]

사용자 필드(Custom Field)의 이름

• [Description]

사용자 필드(Custom Field)의 설명

• [Field Configuration]

사용자 필드(Custom Field)가 등록되어 있는 필드 구성표(Field Configuration)의 개수

해당 필드가 필드 구성표(Field Configuration)에 적용된 개수로 자동으로 표출됩니다.

• [Data Group]

사용자 필드(Custom Field)의 데이터 그룹(Data Group) 선택

• [Value Type]

사용자 필드(Custom Field)의 유형을 선택. 제공 유형은 아래와 같습니다.

Text

List

Boolean

Integer

Number

Length : mm / cm / m / km / in / ft / yd / mile

Area : mm² / cm² / m² / km² / in² / ft² / yd² / mile²

Volume : mm³ / cm³ / m³ / km³ / in³ / ft³ / yd³ / mile³

Angle

Slope

URL

Date

Weight : kgf / tonf / N / kN / lbf / kips

Time

Unit

Length, Area , Volume, Weight의 경우 Unit 옵션 선택

그 외 Value Type은 직접 입력 가능

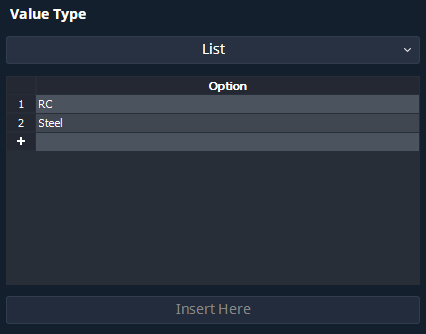

Value Type이 List인 경우 옵션 입력

• [Create]

신규 사용자 필드(Custom Field)를 생성합니다.

• [Modify]

선택된 사용자 필드(Custom Field)를 수정합니다.

• [Delete]

선택된 사용자 필드(Custom Field)를 삭제합니다.
