개요
• Object 및 Structure에 할당된 Field Data를 확인하고 수정할 수 있습니다.
실행

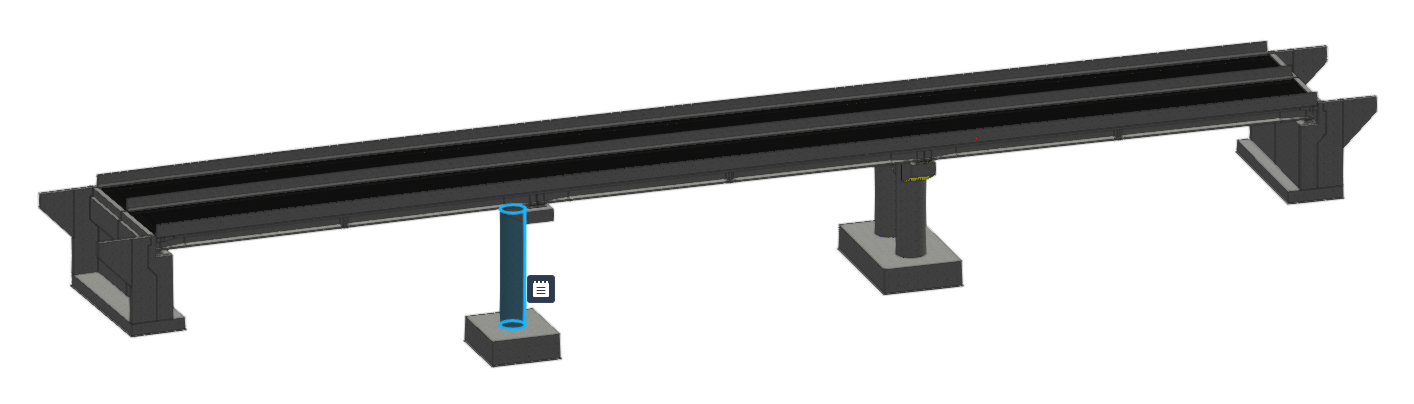

• 화면에서 객체를 선택 > Field 탭 > Field Data Viewer 버튼
• 화면에서 객체를 선택 > Field Viewer 버튼
설명
Field Data 입력

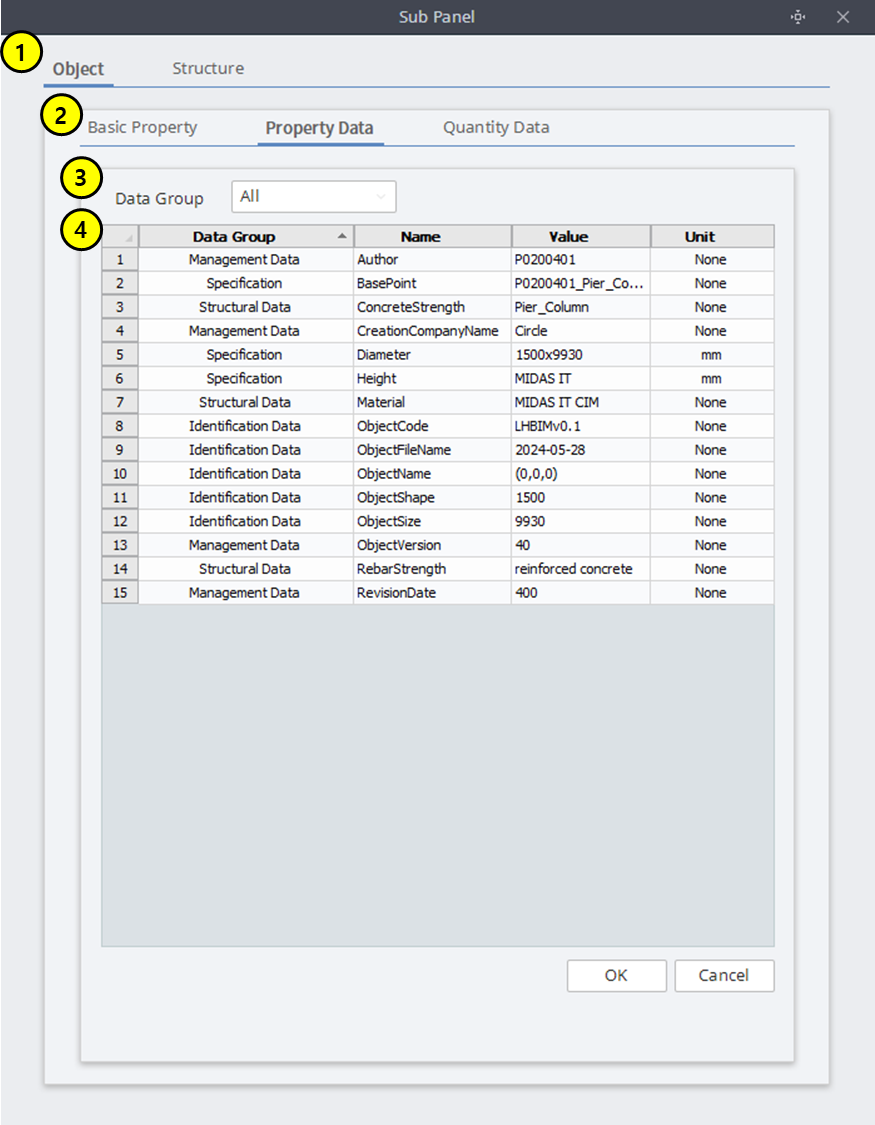

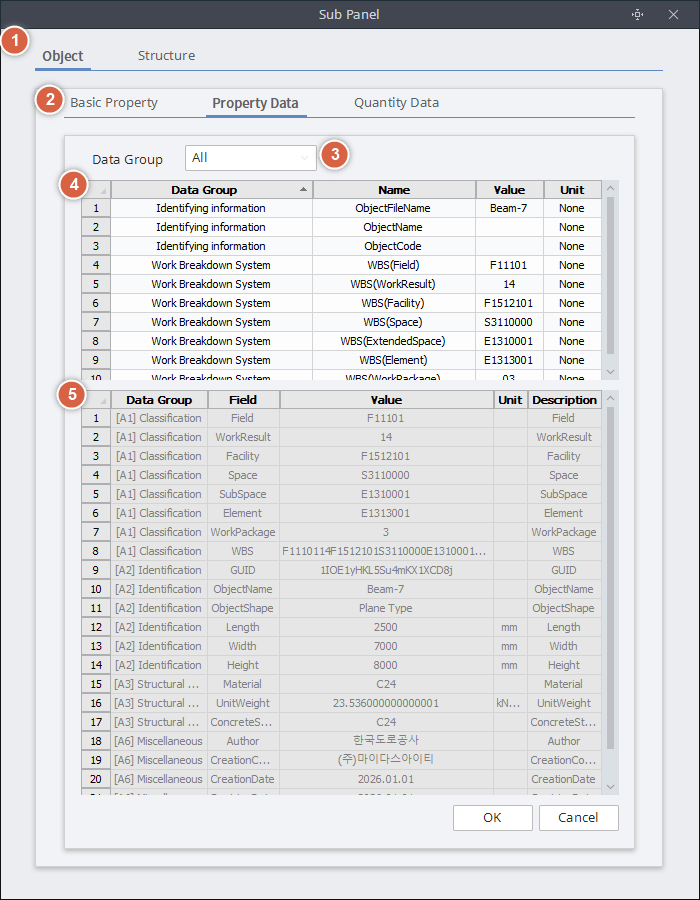

Object 또는 Structure에 구성된 Field Configuration을 확인하고 Data를 입력합니다.
• ① [Object / Structure 탭]
Object : 선택한 Object 또는 Object Group에 할당된 Field Data를 확인 할 수 있습니다.
Structure : 선택한 객체가 소속된 상위 Structure들에 할당된 Field Data를 확인 할 수 있습니다.
• ② [Basic Property / Property Data / Quantity Data 탭]
Basic Property
선택한 객체가 가지고 있는 기본 정보를 확인 할 수 있습니다. (Ex: 부피, 무게, 길이 등)
Structure의 경우 Basic Proptery 탭이 없습니다.
Property Data / Quantity Data
선택한 객체에 할당된 Field Data를 확인 할 수 있습니다.
Data Group에서 Property Data / Quantity Data 선택에 따라 탭이 구분됩니다.
• ③ [Data Group]
특정 Data Group을 필터링하여 Field Data를 확인 할 수 있습니다.
• ④ [Data Table]
Category 선택에 따라 생성된 필드 구성표(Field Configuration)가 출력됩니다.
Field Data의 Value 열에 사용자가 속성 정보를 입력합니다.
수정 불가 : Data Group, Name
입력 및 수정 가능 : Value, Unit
Excel 프로그램을 활용한 복사&붙여넣기를 지원합니다.

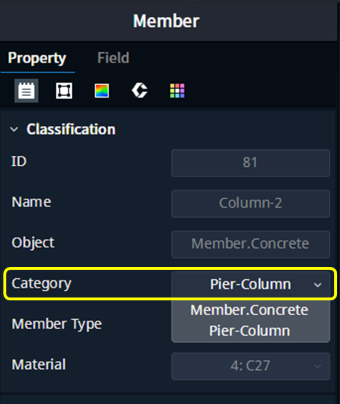

객체의 속성 탭에서 선택한 Category에 의해 필드 구성표가 구성됩니다.
객체는 1개의 Category(Field Configuration)만 갖을 수 있으며, 객체의 Category를 변경하면 필드 구성표가 달라집니다.
변경 시 기입력한 Data가 소실되므로 필드 데이타 입력 전 카테고리 구성을 먼저 확인하여야 합니다.
• [OK]
Data Table의 변경 사항을 임시 저장하고 Field Viewer를 Close 합니다.
매인 패널의 Apply 버튼 까지 눌러야 최종 변경 사항을 저장할 수 있습니다.
• [Cancel]
저장 없이 Field Viewer를 Close 합니다.
