개요
• Point Library를 선형의 Station 기준으로 할당 합니다.
실행
[Base Mode]
• Ribbon Menu > [Lab] Tab > Assign by Layout
설명

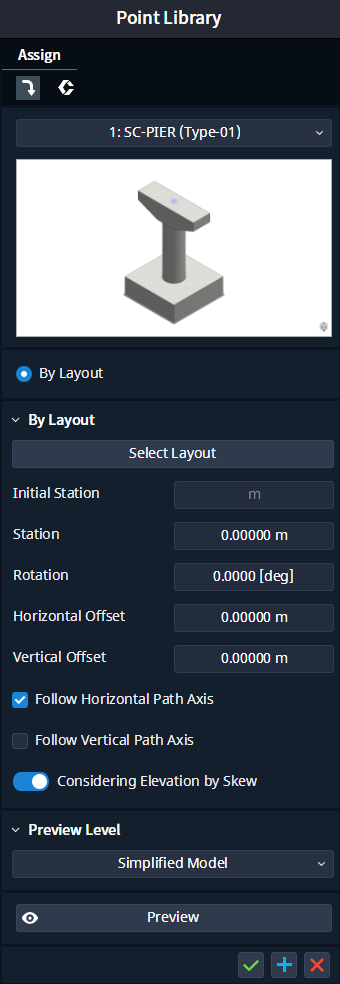

Point Library 할당 (By Layout)
Base 모드의 Layout에 선형 기준으로 Point Library를 할당합니다.
• [Select Point Library]
할당할 Point Library를 선택합니다.
• [By Layout]
할당할 선형을 선택합니다.
• [Initial Station]
라이브러리를 할당할 선형 기준 Station 위치를 입력합니다.

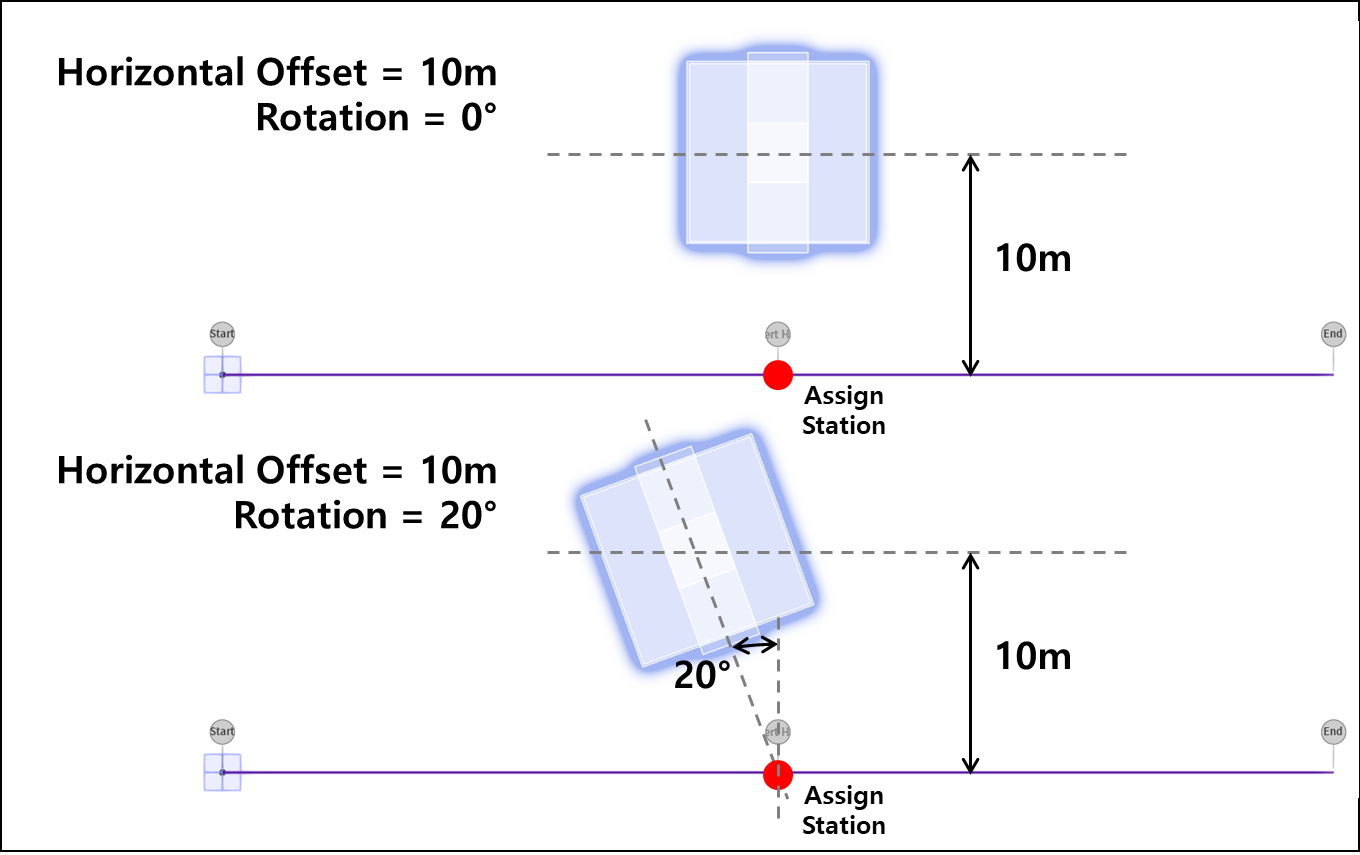

• [Rotation]
회전 각도를 입력합니다.
• [Horizontal Offset], [Vertical offset]
수직, 수평 이격 거리를 입력합니다.
• [Alignment]
Point Library가 배치되는 위치의 계산 방법을 설정합니다.
• Follow Horizontal Path Axis : 라이브러리를 레이아웃에 할당할 때 수평 방향으로의 위치 계산 방법을 설정합니다.
• Follow Vertical Path Axis : 라이브러리를 레이아웃에 할당할 때 수직 방향으로의 위치 계산 방법을 설정합니다.

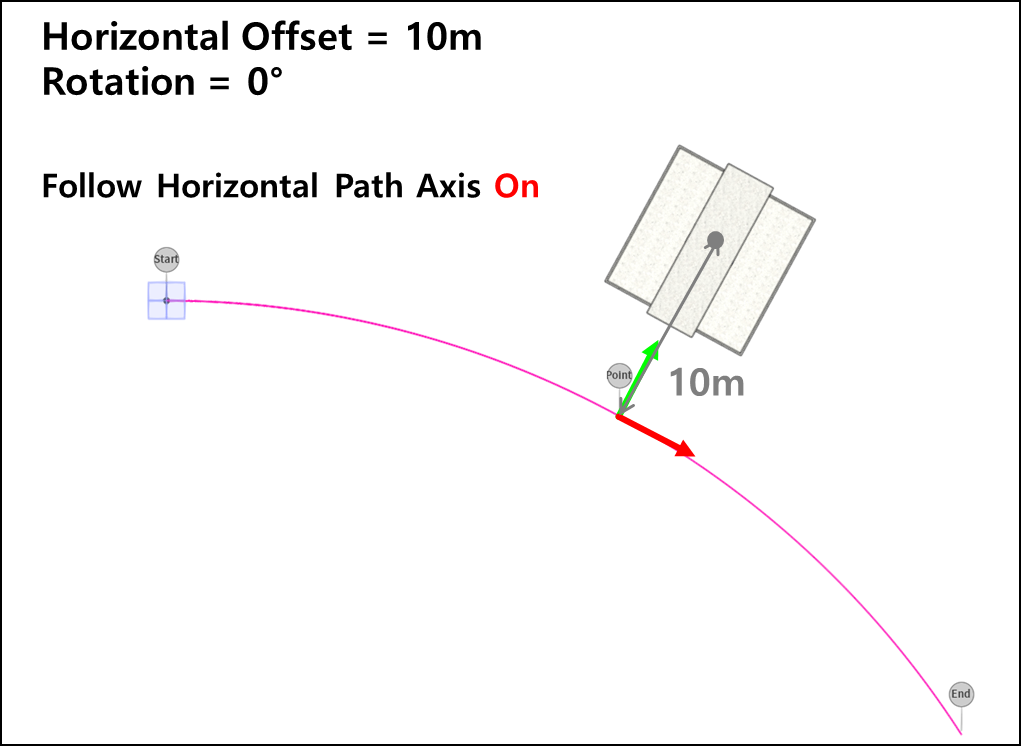

일정 거리(Offset) 떨어진 라이브러리 경우를 예로 들어 설명하면, 옵션이 On 인 경우에는 아래 그림과 같이 할당 Station의 Local Axis 방향으로 회전이 계산됩니다.

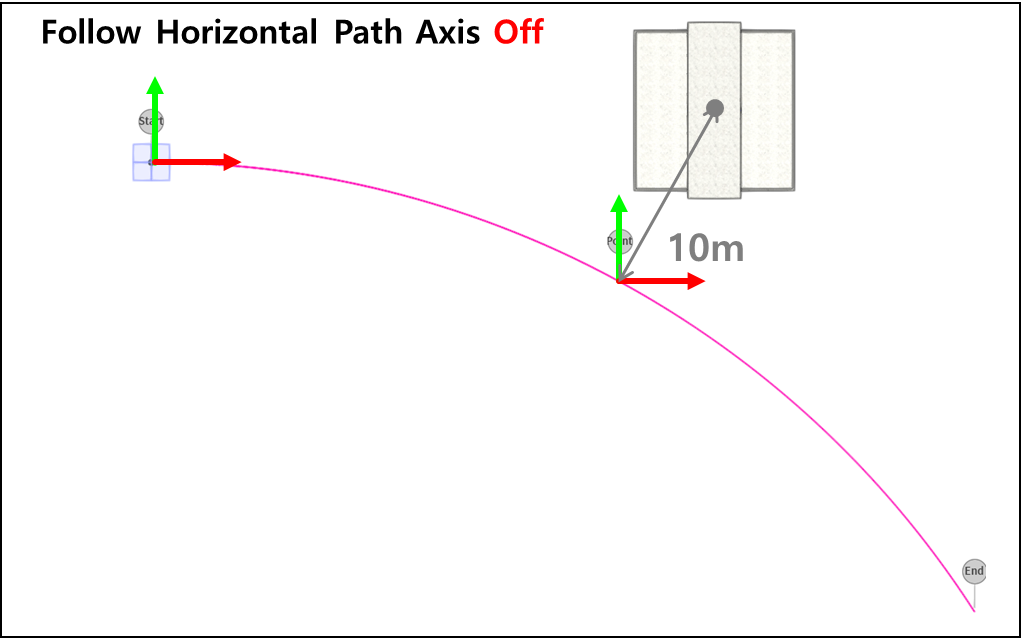

옵션이 Off 인 경우에는 아래 그림과 같이 선형 시작점의 Local Axis 방향으로 회전이 계산됩니다.

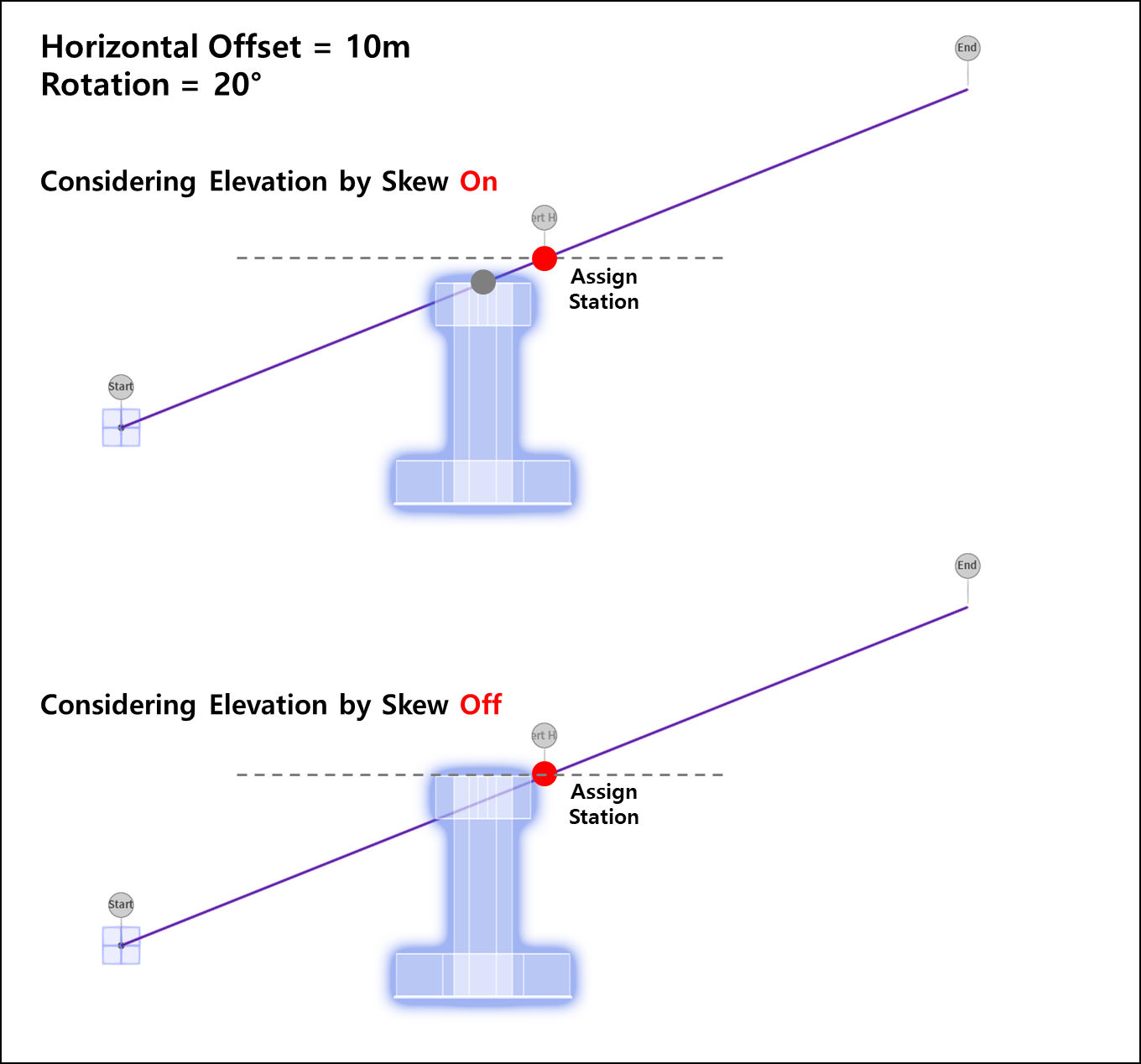

• [Considering Elevation by Skew]
Rotation 각도에 따라 회전 배치된 라이브러리의 Station 위치를 재계산하여 종단 선형을 적용합니다.
• [Preview Level]
Assign 중 나타나는 Preview의 스타일을 설정합니다.
참고 - Preview Level
Point와 Curve Library는 Base 모드에 바로 할당하는 것보다, Assembly Unit 에 할당한 후 다른 라이브러리들과 함께 Base 모드에 할당하는 것이 더 추천됩니다.

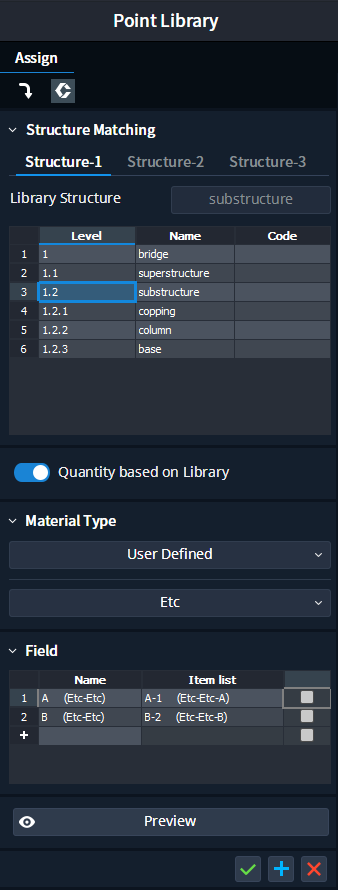

• [Structure Matching]
Base Mode Structure 데이터에 대한 Point Library Structure 데이터 매칭 여부를 설정합니다.
Off : Library Structure 데이터를 매칭하지 않습니다.
On : Library Structure 데이터를 매칭합니다.
• Library Structure
Base Mode Structure 데이터와 매칭할 Point Library Structure 데이터의 최상위 항목이 출력됩니다.
• Base Mode Structure Table
Table에는 Base Mode의 Structure 기능에서 정의한 Structure 데이터들이 나타납니다.
Point Library Structure 데이터와 매칭할 Structure 데이터를 Table에서 선택합니다.
• [Quantity based on Library]
Point Library 단위의 수량 산출 여부를 설정합니다.
Off : Library 단위로 수량을 산출하지 않습니다.
On : Library 단위로 수량을 산출합니다.
• [Material Type]
공종 설정을 위한 재료 유형을 선택합니다. 재료 유형 선택 시 해당 재료에 등록된 Sub Material Type과 공종을 설정할 수 있습니다. Library 단위 수량 산출은 User Defined 형태로만 제공합니다.
None : 공종을 설정하지 않습니다.
User Defined : 사용자가 정의한 공종을 설정합니다.
• [Sub Material Type]
재료 유형에 따른 하위 그룹을 설정합니다. 선택 시, 해당 재료에 맞는 Field Table이 나타납니다.
• [Field]
객체의 공종을 설정합니다.
Name : 객체의 공종 기준(Field Type)을 설정합니다.
Item List : 객체의 공종 기준(Field Type)에 따른 하위 항목(Field Item)을 설정합니다.
• 라이브러리 단위 수량은 개수(EA)로만 산출할 수 있습니다.
• 라이브러리 단위 수량 산출을 위한 Template 설정 조건
- Template 기능 > Quantity Template Table > Material : Etc로 선택
- Template 기능 > Quantity Template Table > Quantity : EA로 선택
