개요
MIDAS CIVIL의 Sectional Property Calculator와 동일한 기능으로, 사용자화 단면을 CAD ID에서 해석에 필요한 단면 속성 정보로 계산해 주는 기능입니다.
”CIVIL 단면특성 계산” 과정을 통해 Civil에서 불러올 수 있는 ‘.sec 파일로 내보내기'를 지원합니다.
실행
[CAD View Mode]

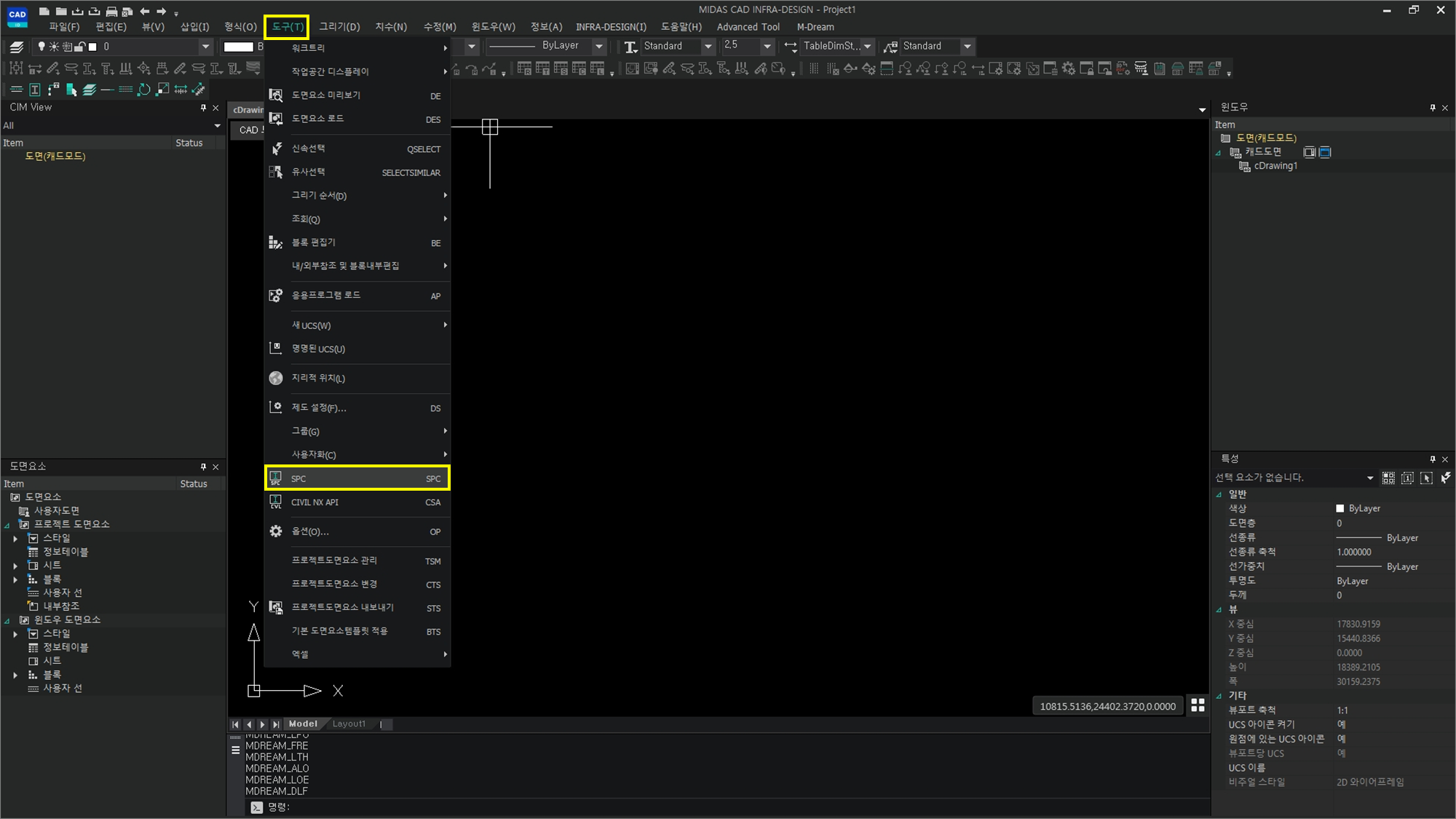

Ribbon Menu > [도구] Tab > SPC [SPC]
설명
SPC 기능 사용 방법
SPC [SPC] 명령어를 통해 실행하거나 도구 메뉴 탭, SPC 기능을 실행 할 수 있습니다.

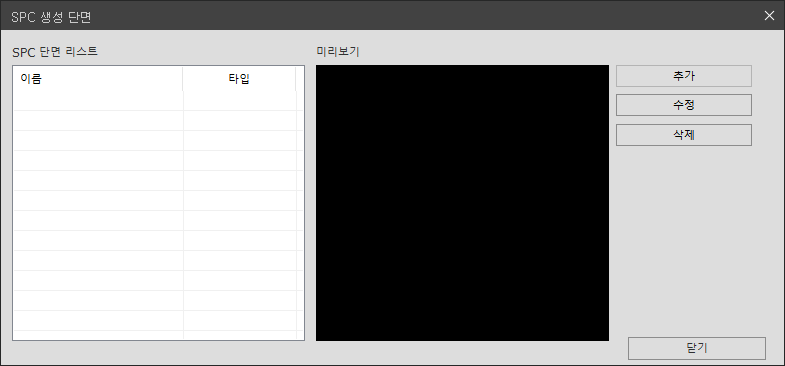

[SPC 생성 단면]
SPC 단면 리스트 : 단면 특성 계산 리스트를 보여줍니다.
미리보기 : 계산한 단면의 미리보기를 보여줍니다.
추가 : 단면 특성 계산을 위한 창을 띄웁니다. (창을 띄우기 전에 ‘단면 계산을 위한 객체 끊기’ 동작이 진행됩니다.)
수정 : 단면 특성 계산 결과를 수정합니다.
삭제 : 특성을 계산한 단면을 리스트에서 삭제합니다.
[실행]
[Command]
1. Sectional Property Calc (SPC) 기능 실행
2. ‘추가’ 및 ‘수정' 버튼 클릭

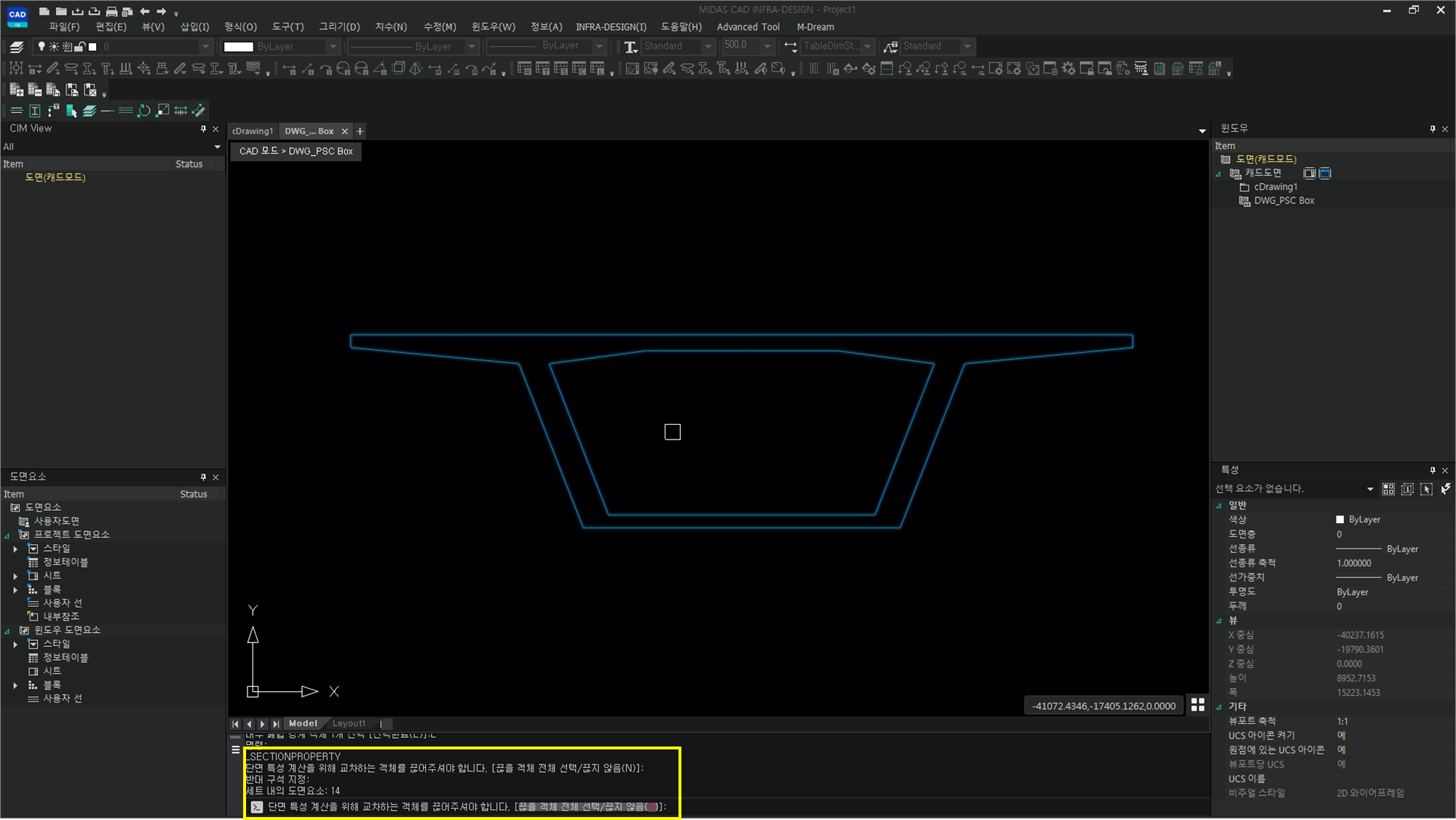

단면 특성 계산을 위해 교차하는 객체를 끊어 주셔야 합니다. [끊을 객체 전체 선택 / 끊지 않음(N)]:
단면 특성 계산
단면 특성 계산을 위해서는 객체의 교차점들이 모두 끊겨 있어야 합니다.
따라서 '단면 특성 계산' 패널 진입 시 아래와 같은 단면 끊기 동작이 진행됩니다. (CAD Explode 효과)
3. 객체 선택 시 객체가 끊기고, ‘단면 특성 계산’ 패널 오픈
객체가 이미 끊겨 있는 경우, 끊지 않음(N)을 선택하면, 바로 ‘단면 특성 계산’ 패널 오픈
[패널 생성]
[Command]

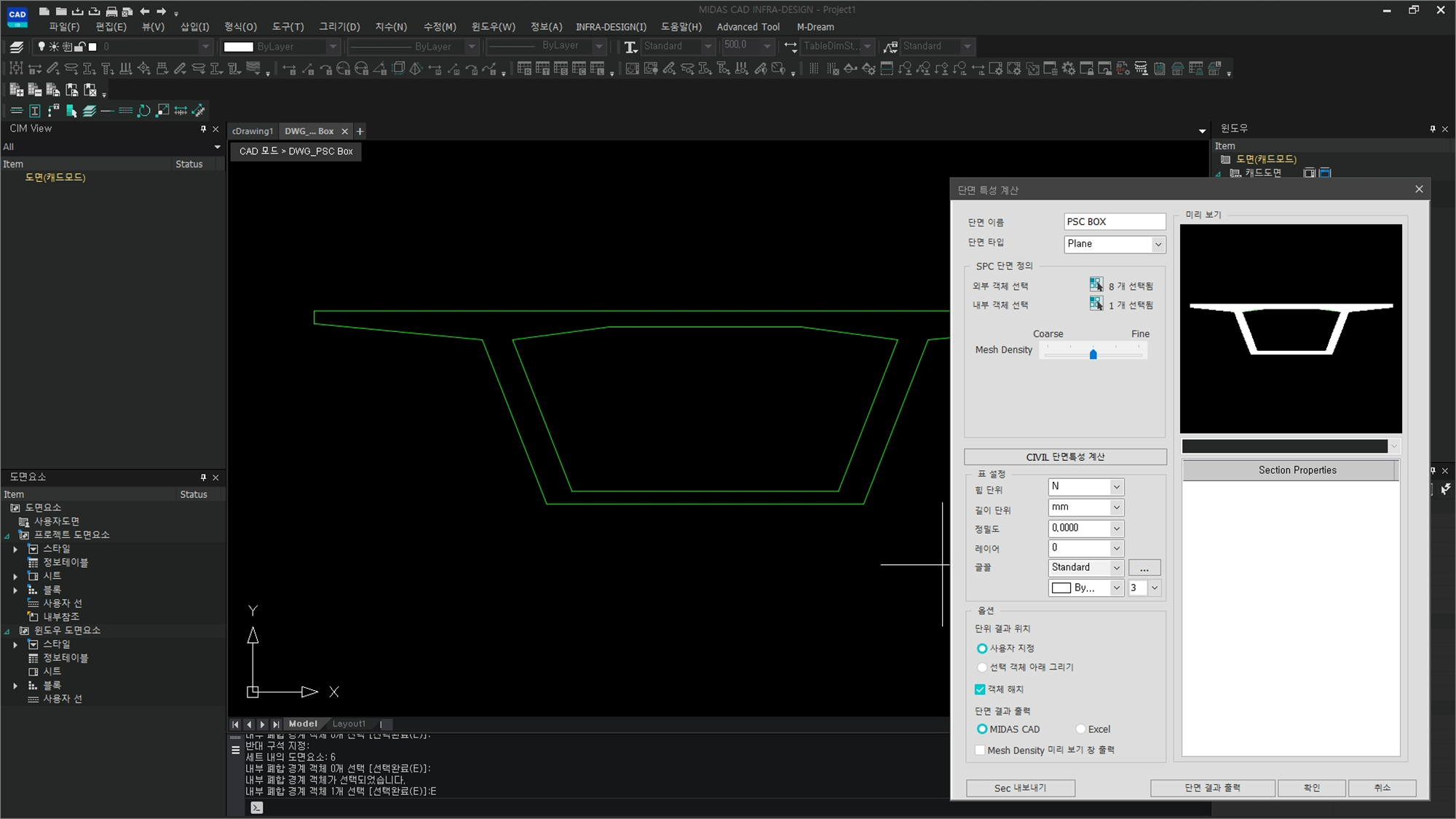

단면 특성 계산 패널 생성

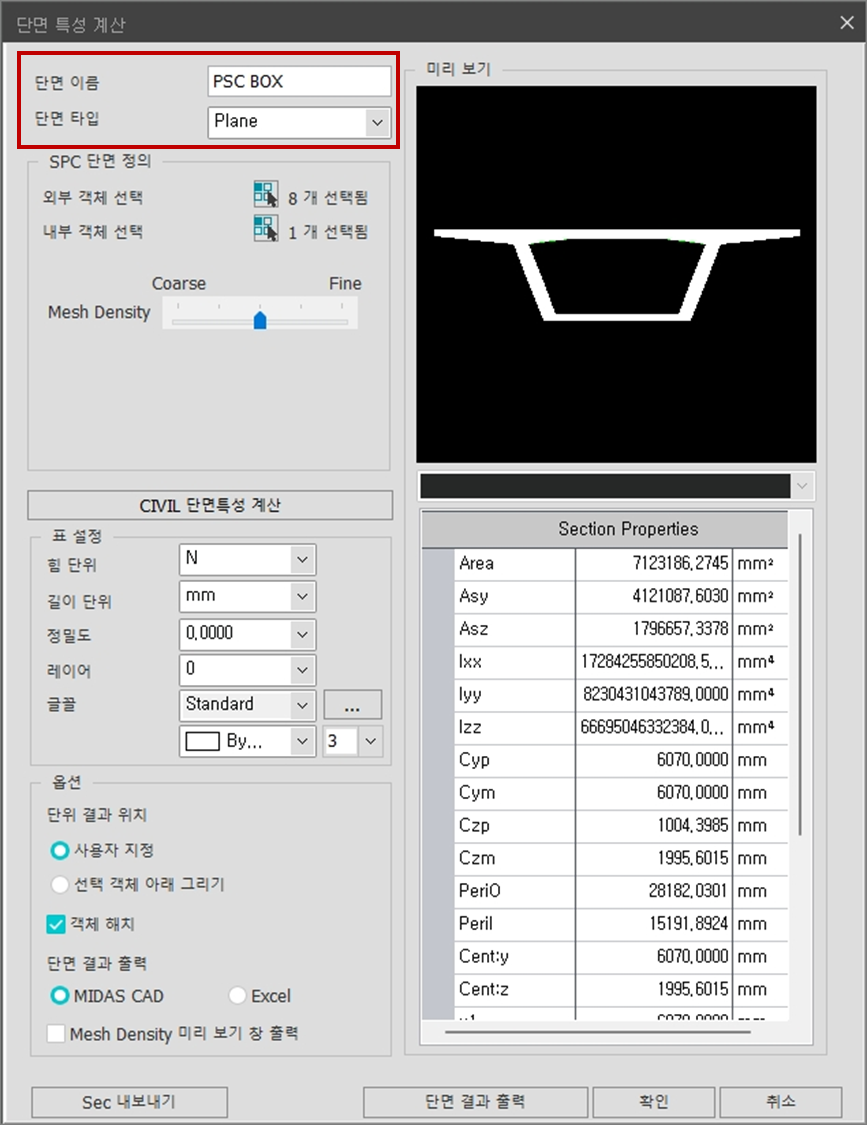

[단면 이름 타입 지정]
단면 이름과 타입을 지정합니다.
단면 이름 : 단면의 이름을 입력합니다.
단면 타입 :
단면 Type은 Plane, Line, Composite 3 가지를 제공하며, 각 Type에 따른 단면 정의 방법은 아래의 내용을 참조하시기 바랍니다.

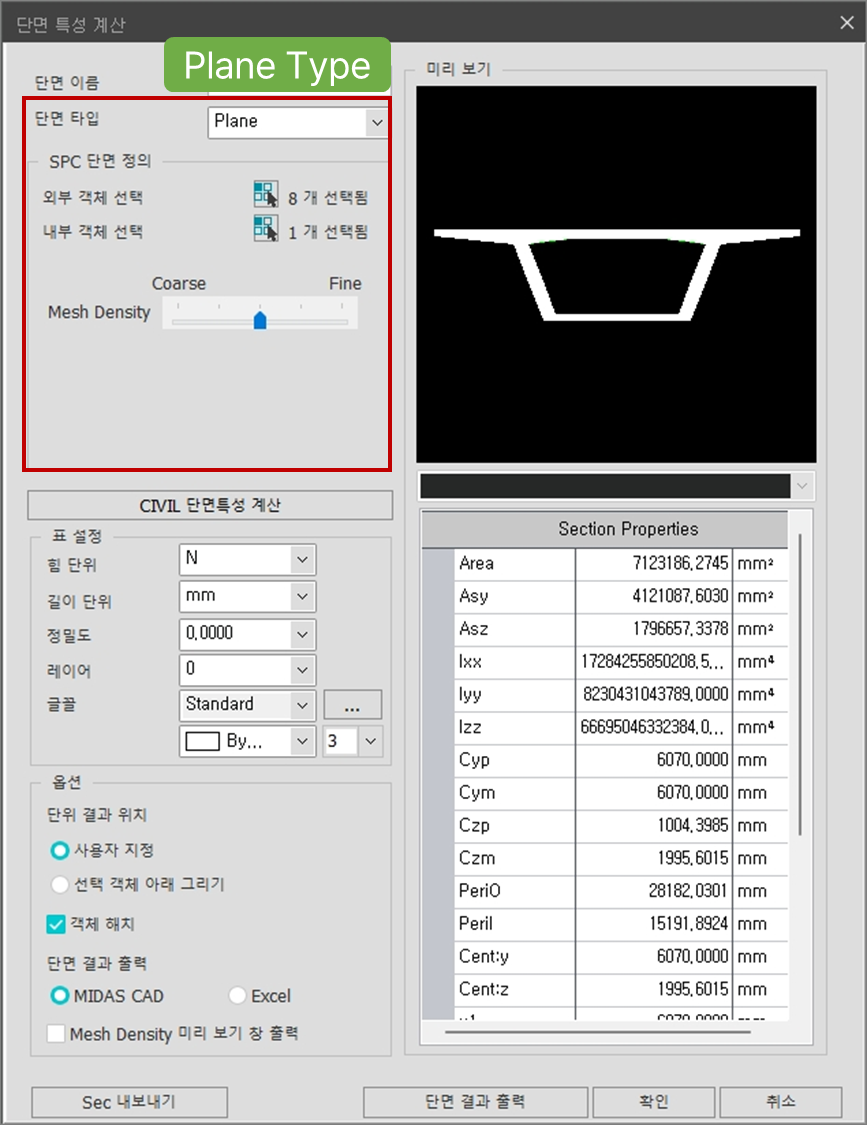

[Plane Type SPC 단면 정의]
Plane 단면 타입의 SPC 단면 정의
외부 객체 선택 :
외부 폐합 객체를 선택합니다. 선택된 총 객체의 최 외측 폐합 단면만을 인식합니다.
내부 객체 선택 :
내부 폐합 객체를 선택합니다. 내부 객체가 여러 개인 경우에는 1개의 폐합 단면 씩 차례로 선택합니다.
Mesh Density :
Mesh의 조밀한 정도를 선택합니다.

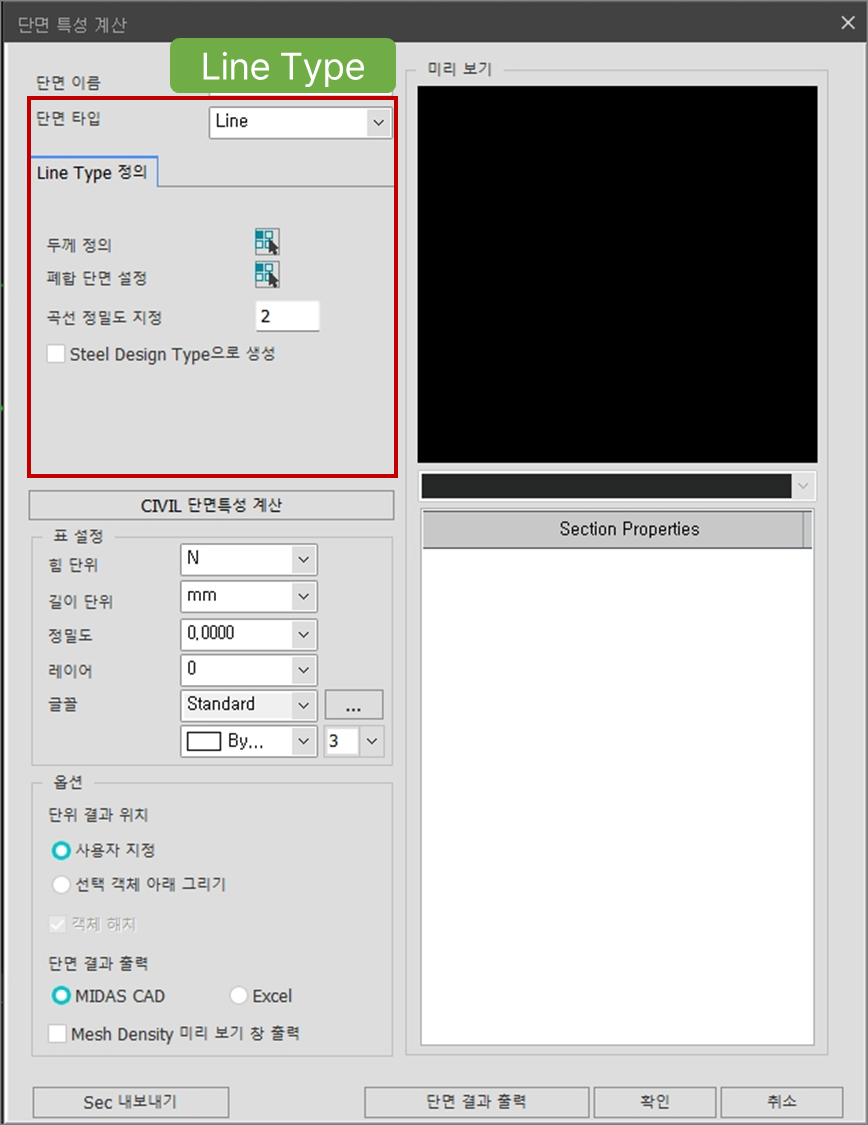

[Line Type SPC 단면 정의]
Line 단면 타입의 SPC 단면 정의
두께 정의 : 선 객체 선택 후 두께를 입력합니다.
입력한 두께는 선 객체에 적용되며, ‘단면 특성 계산’ 창이 꺼지면 사라집니다. (미리보기에는 두께 적용이 유지됩니다.)
폐합 단면 설정 : 폐합 객체를 선택합니다. 여러 개인 경우에는 1개의 폐합 단면 씩 차례로 선택합니다.
곡선 정밀도 지정 :
단면 특성 계산을 위해 Spline, Ellipse를 Line으로 분할해야 하는데, 곡선 정밀도는 분할의 정도를 의미 합니다.
Steel Design Type 으로 생성 :
Check On 시 Design Group Setting 탭이 활성화되며 Top, Bottom, Right Web, Left Web 객체 정보를 정의할 수 있습니다.
Top, Bottom, Right Web, Left Web 객체 선택 시 Stiffener를 고려할 수 있으며, 고려된 객체는 Stiffener 의 레이블을 가지고 생성됩니다.

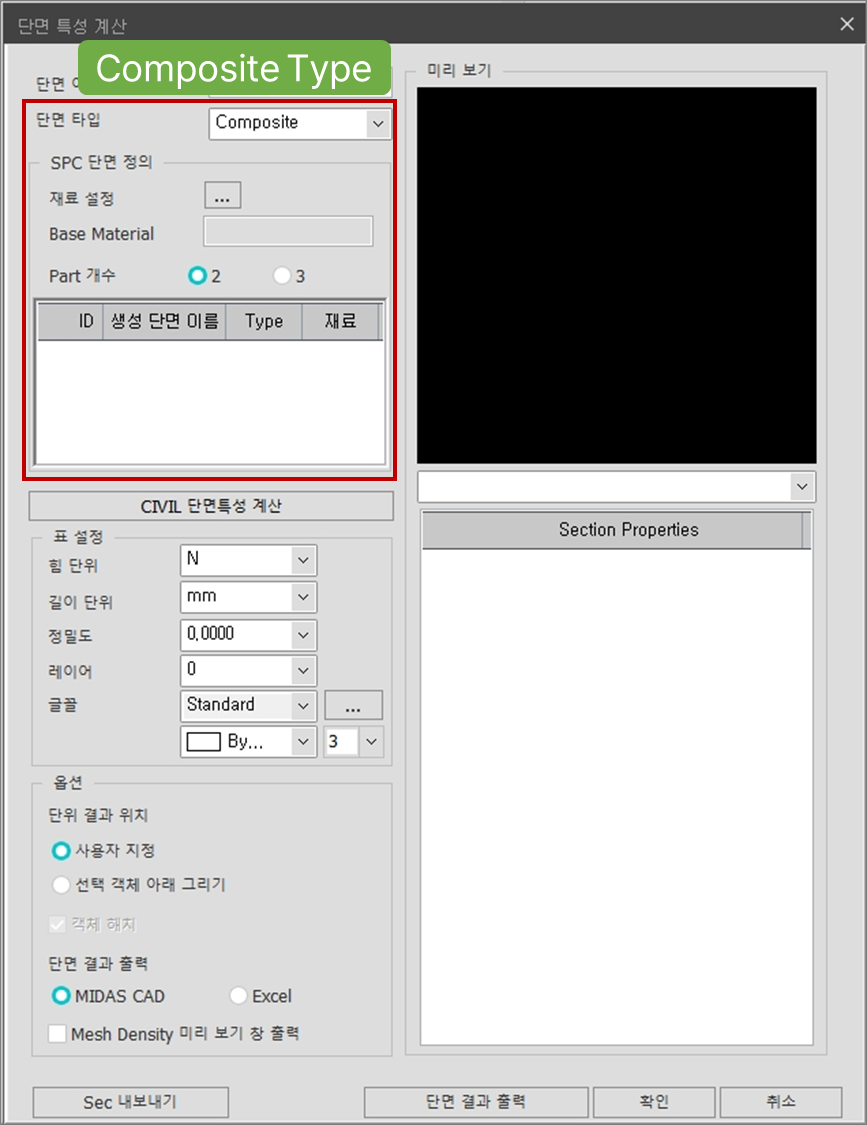

[Composite Type SPC 단면 정의]
합성(Composite) 단면 타입의 SPC 단면 정의
합성 단면(Composite Type)은 만들어진 Plane Type 단면과 Line Type 단면을 사용해서 만들어집니다.

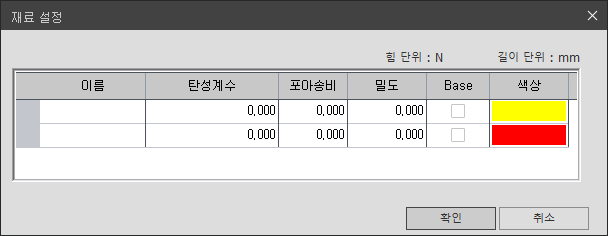

재료 설정 :
[…] 으로 ‘재료 설정’ 창이 활성화되며, 재료의 이름, 탄성계수, 포아송비 등을 정의할 수 있습니다.
Base 옵션은 치환 기준이 될 Base Material을 지정하는 옵션입니다.
(합성단면은 전체 단면의 단면특성 값을 계산을 위해서 재료를 하나로 치환해야 합니다.)
Base Material : 재료 설정에서 지정한 Base Material이 연동되어 나타납니다.
Part 개수 : Part의 개수를 선택합니다.

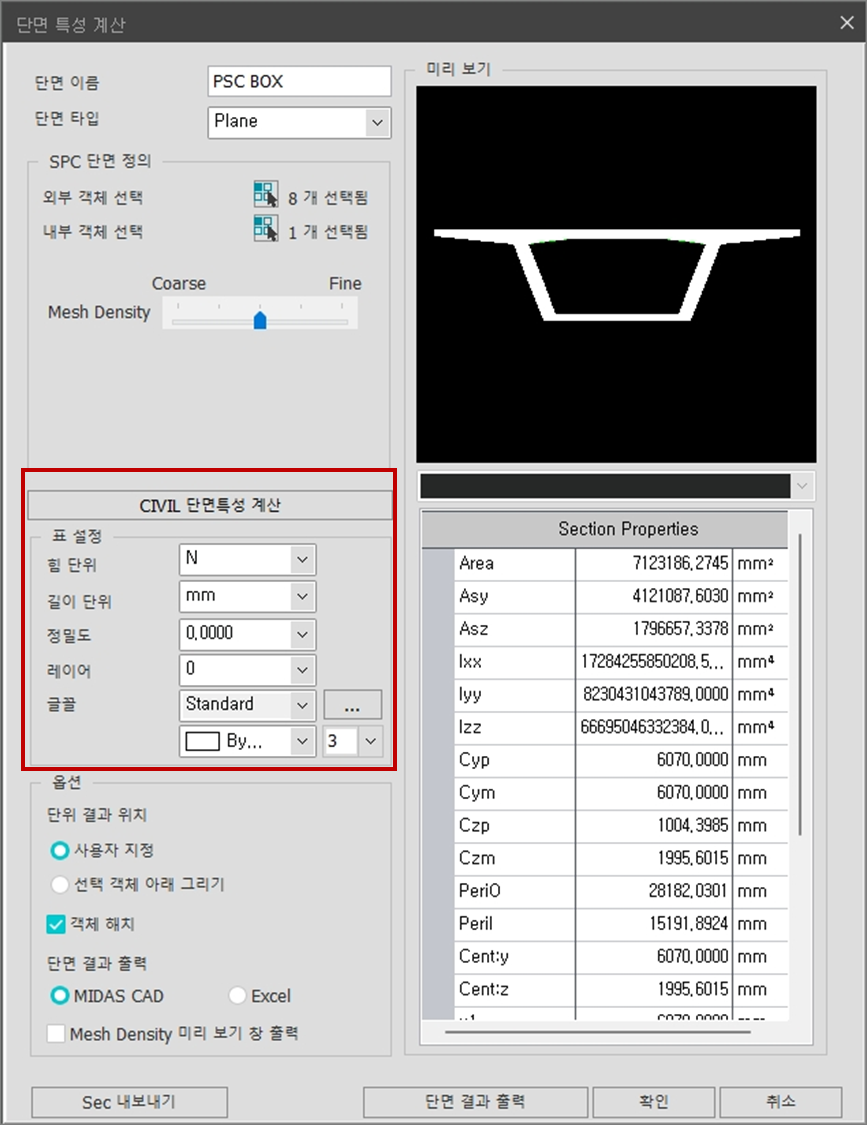

[CIVIL 단면특성 계산]
단면 특성 계산 및 표 설정을 지정합니다.
CIVIL 단면특성 계산 : 단면 특성을 계산합니다.
Note
단면 특성의 계산은 아래 단위에 따라 계산되지 않습니다.
도면에 그려진 수치만을 인식해서 계산이 되고, 단위를 변경하였을 때 계산된 결과값에 따라서 단위 환산이 됩니다.
즉, (mm) 단위로 작성된 도면을 이용하여 (m) 단위로 설정하여 계산한다면, 올바르지 못한 결과값이 산출되므로 주의해야 합니다.
힘 단위 : kN, kgf, tonf 등 표의 힘 단위를 지정하는 옵션입니다.
길이 단위 : mm, inch, ft 등 표의 길이 단위를 지정하는 옵션입니다.
정밀도 : 표현할 소수점 자릿수를 지정하는 옵션입니다.
레이어 : 표의 레이어를 지정하는 옵션입니다.
글꼴 : 표의 글꼴을 지정하는 옵션입니다.

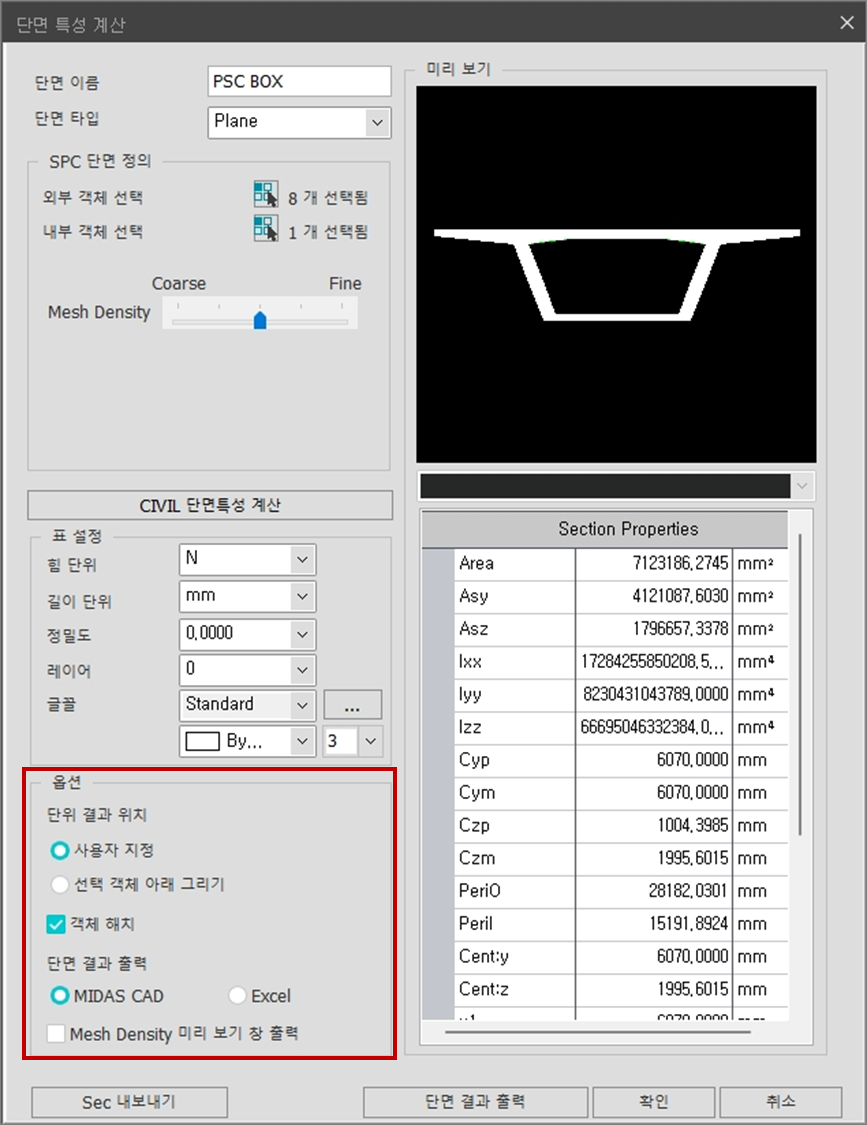

[옵션]
추가 옵션을 지정합니다.
단위 결과 위치 : 단면 결과가 출력되는 위치를 선택하는 옵션입니다.
객체 해치 : 객체의 해치 여부를 선택하는 옵션입니다.
단면 결과 출력 : 단면 결과 출력 방식을 선택하는 옵션입니다,
Mesh Density 미리 보기 창 출력 :
'CIVIL 단면특성 계산' 버튼 클릭 시 계산 후 Mesh 미리보기 창을 볼 수 있습니다.

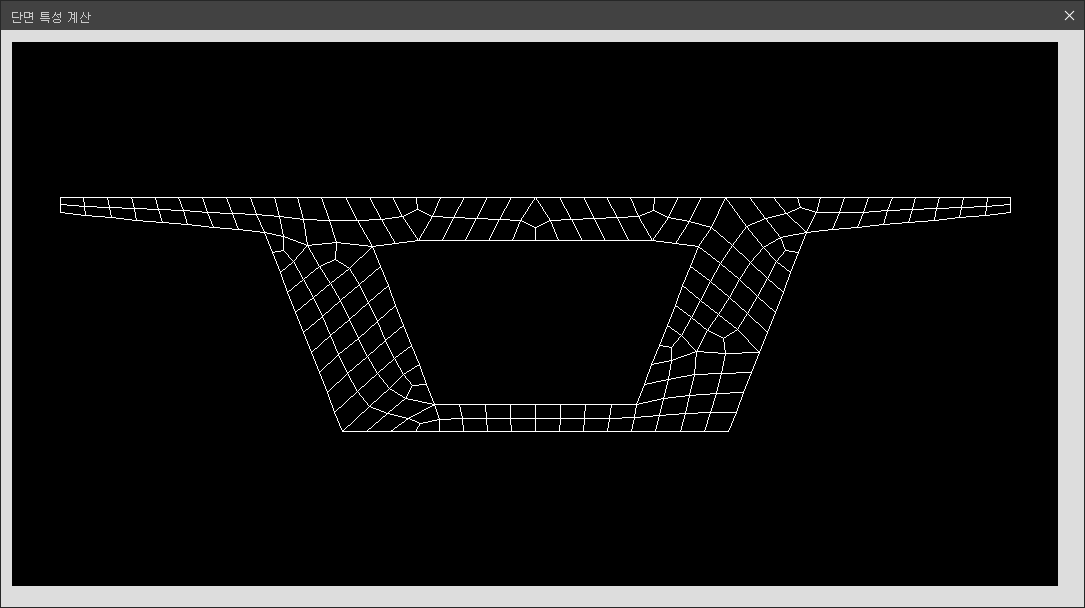

Fig. Mesh Density 미리 보기 창

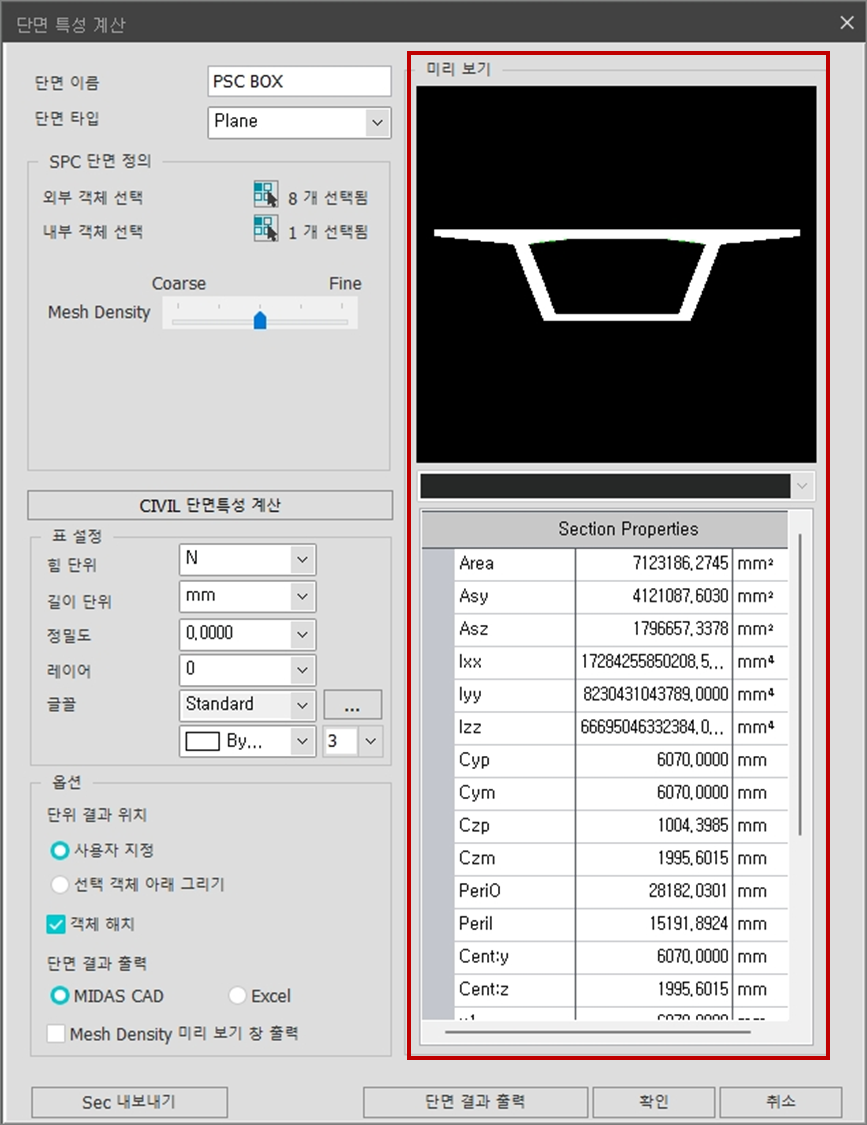

[미리보기]
단면 미리보기와 단면 특성 계산값을 확인할 수 있습니다.
미리 보기 : Section의 미리 보기를 보여줍니다.
Sectional Property
Asy : 요소좌표계 y축 방향 전단력에 저항하는 유효전단면적(Effective Shear Area)
Asz : 요소좌표계 z축 방향 전단력에 저항하는 유효전단면적(Effective Shear Area)
Ixx : 요소좌표계 x축 방향의 비틀림강성(Torsional Resistance)
Iyy : 요소좌표계 y축 방향에 대한 단면2차모멘트(Area Moment of Inertia)
Izz : 요소좌표계 z축 방향에 대한 단면2차모멘트(Area Moment of Inertia)
Cyp : 단면의 중립축에서 요소좌표계 (+) y축 방향 최외단까지의 거리
Cym : 단면의 중립축에서 요소좌표계 (-) y축 방향 최외단까지의 거리
Czp : 단면의 중립축에서 요소좌표계 (+) z축 방향 최외단까지의 거리
Czm : 단면의 중립축에서 요소좌표계 (-) z축 방향 최외단까지의 거리
Peri : O : 단면 외곽선의 총길이
Peri : I : 박스 또는 파이프 등 중공형 단면에서 단면 내부선의 길이
y1, z1 : 단면의 중립축에서 위치 1까지의 거리로서 합성응력 계산에 사용됨
y2, z2 : 단면의 중립축에서 위치 2까지의 거리로서 합성응력 계산에 사용됨
y3, z3 : 단면의 중립축에서 위치 3까지의 거리로서 합성응력 계산에 사용됨
y4, z4 : 단면의 중립축에서 위치 4까지의 거리로서 합성응력 계산에 사용됨
[결과]
Sec 내보내기 : Civil에서 불러올 수 있도록 .Sec 파일을 내보내기를 합니다.

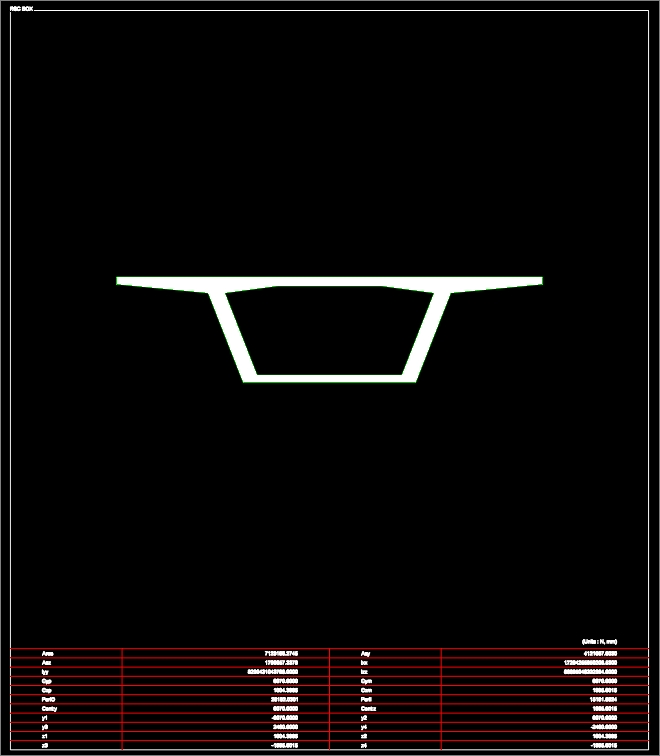

단면 결과 출력 : 미리보기의 내용을 CAD ID에서 확인 가능한 형식의 데이터로 출력합니다.

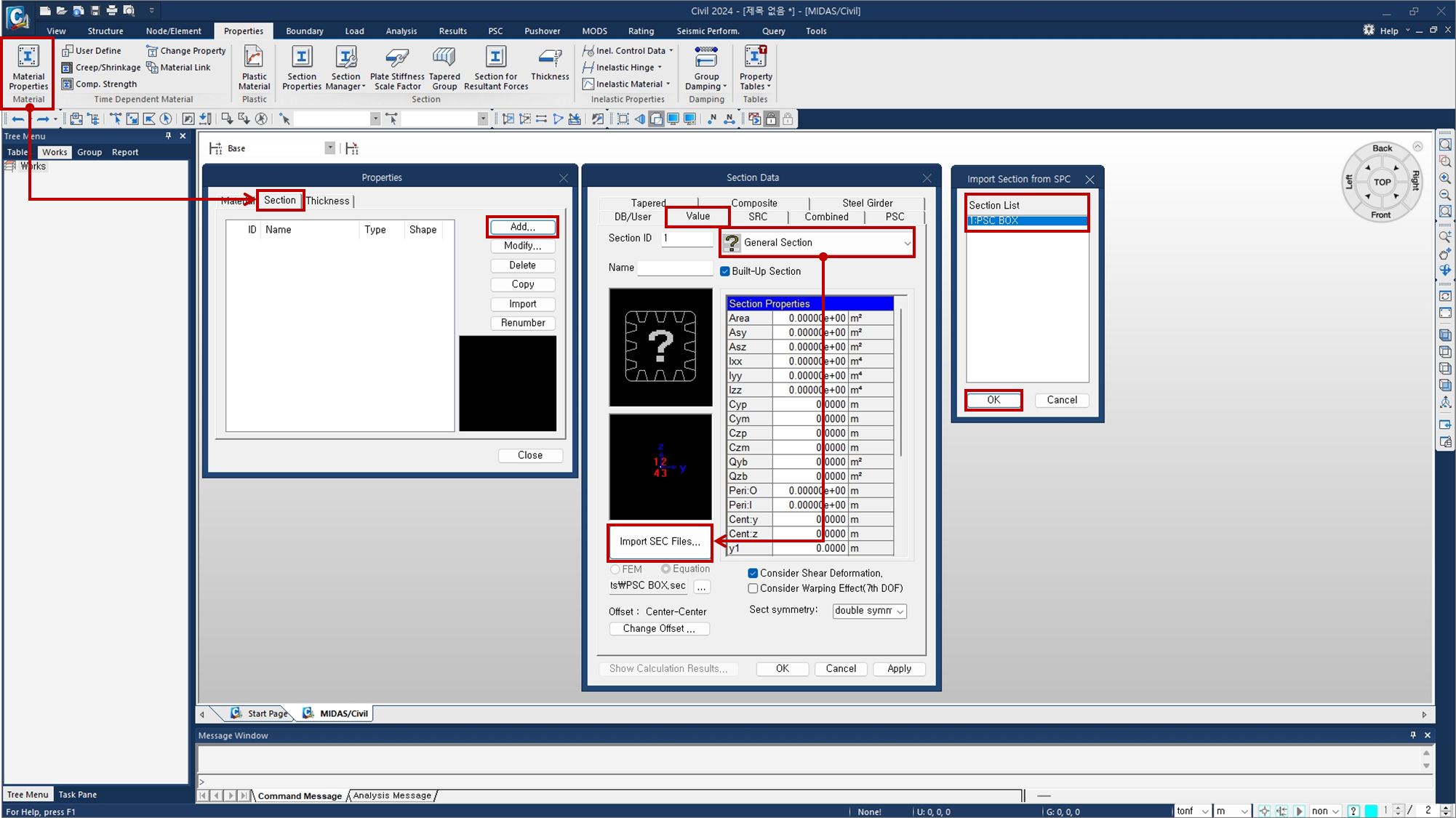

[Civil에서 파일 불러오기]
단면 정보를 불러오기를 합니다..
