개요
CIM View Mode에 생성된 단면의 이름을 표기할 수 있는 기능입니다.
실행
[CIM View Mode]

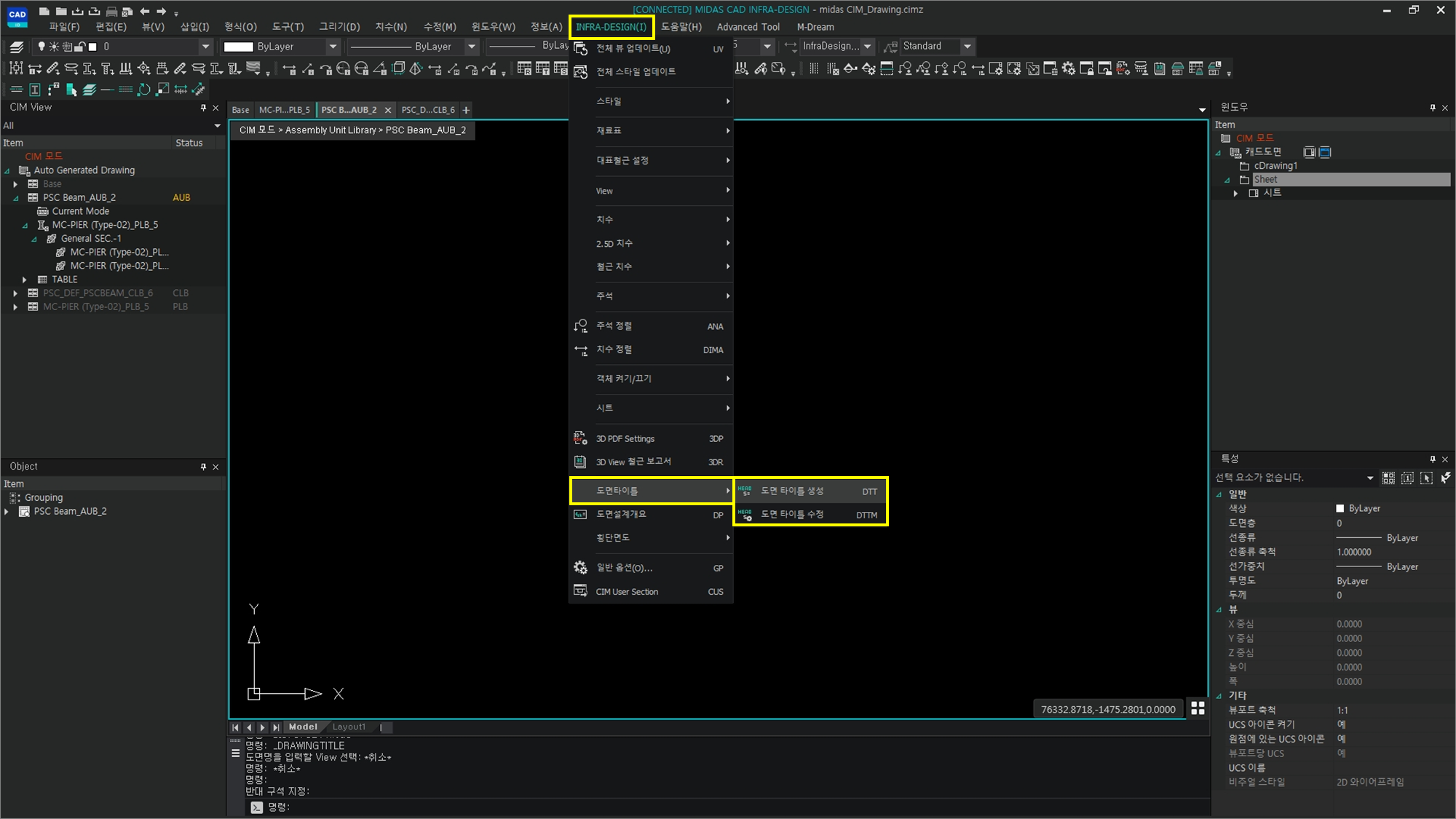

Ribbon Menu > [INFRA-DESIGN] Tab > 도면 타이틀 생성 [DTT] / 도면 타이틀 수정 [DTTM]
설명

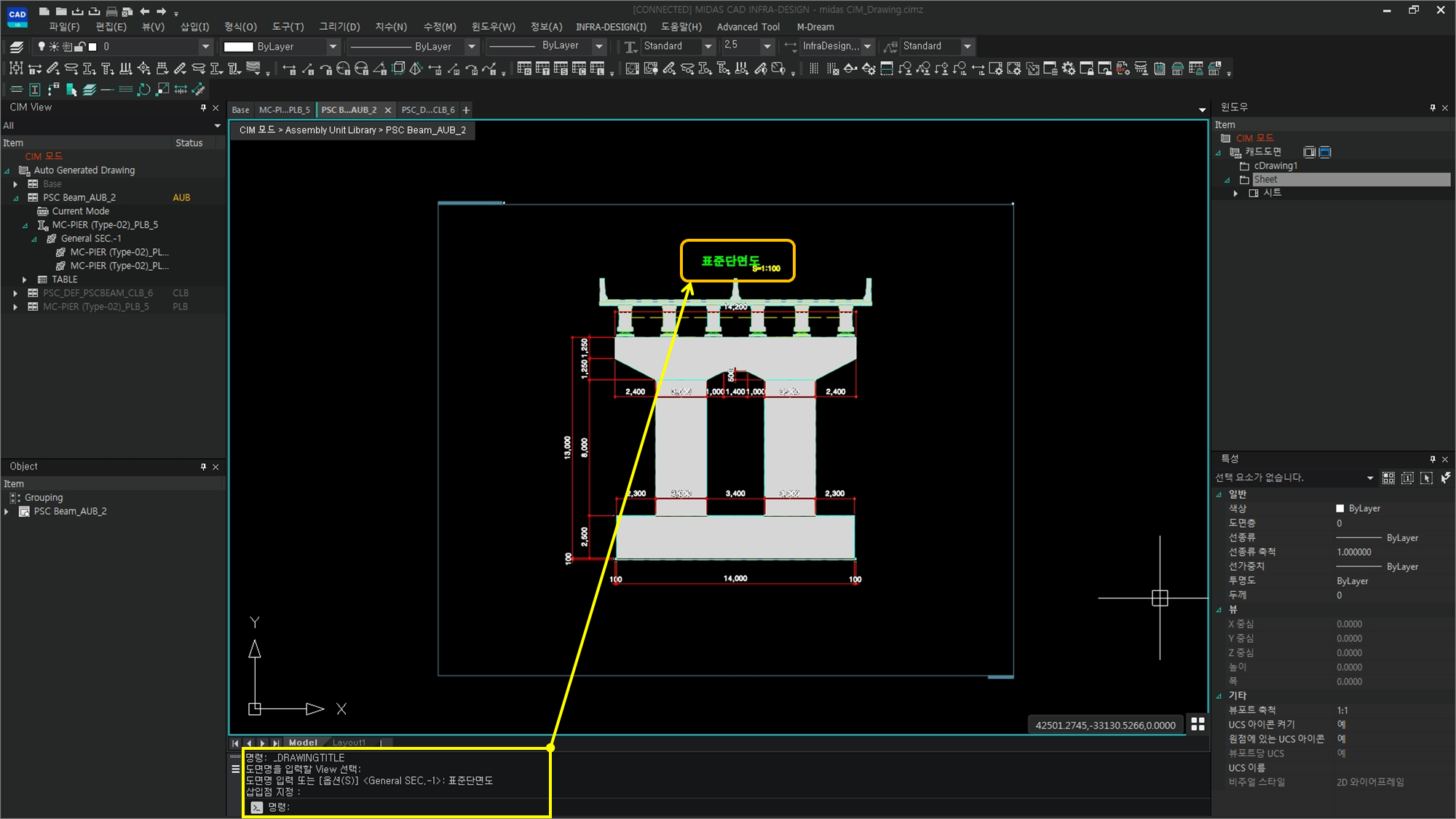

도면 타이틀 생성 사용 방법
도면 타이틀 생성 [DTT] 명령어를 통해 실행하거나 INFRA-DESIGN 메뉴 탭, 도면 타이틀 하위의 도면 타이틀 생성 기능을 실행 할 수 있습니다.
[Command]
도면명을 입력할 View 선택 :
도면명을 표기할 View Box를 선택합니다.
도면명 입력 또는 [옵션(S)] <단면 View 이름> :
Enter를 입력하면 해당 단면 View의 이름이 적용됩니다.
직접 다른 도면명을 입력합니다.
옵션 S를 입력하면 옵션을 적용할 대화상자가 열립니다.

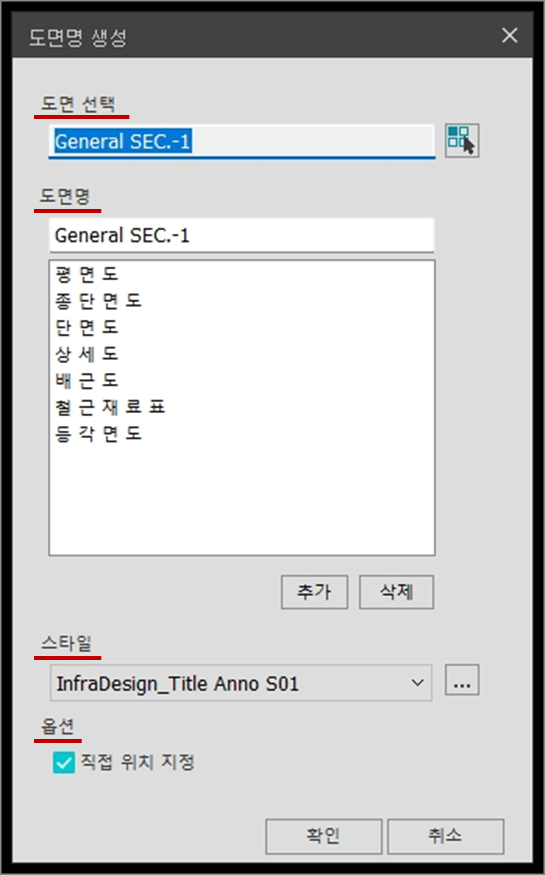

옵션 대화 상자
옵션을 선택하기 위한 대화 상자 내용입니다.
도면 선택 :
오른쪽의 선택 기호 표시를 클릭하면, 도면명을 입력할 수 있는 View Box를 선택할 수 있습니다.
도면명 :
기본 설정되어 있는 이름을 선택하거나 시용자화 한 도면명을 입력 후에 활용할 수 있습니다.
스타일 :
도면 제목 스타일 파일을 선택 적용할 수 있습니다.
옵션 :
옵션을 해제하면 View Box 중앙상단에 도면명이 배치가 되고, 옵션을 설정하면 도면명을 직접 위치를 지정할 수 있습니다.

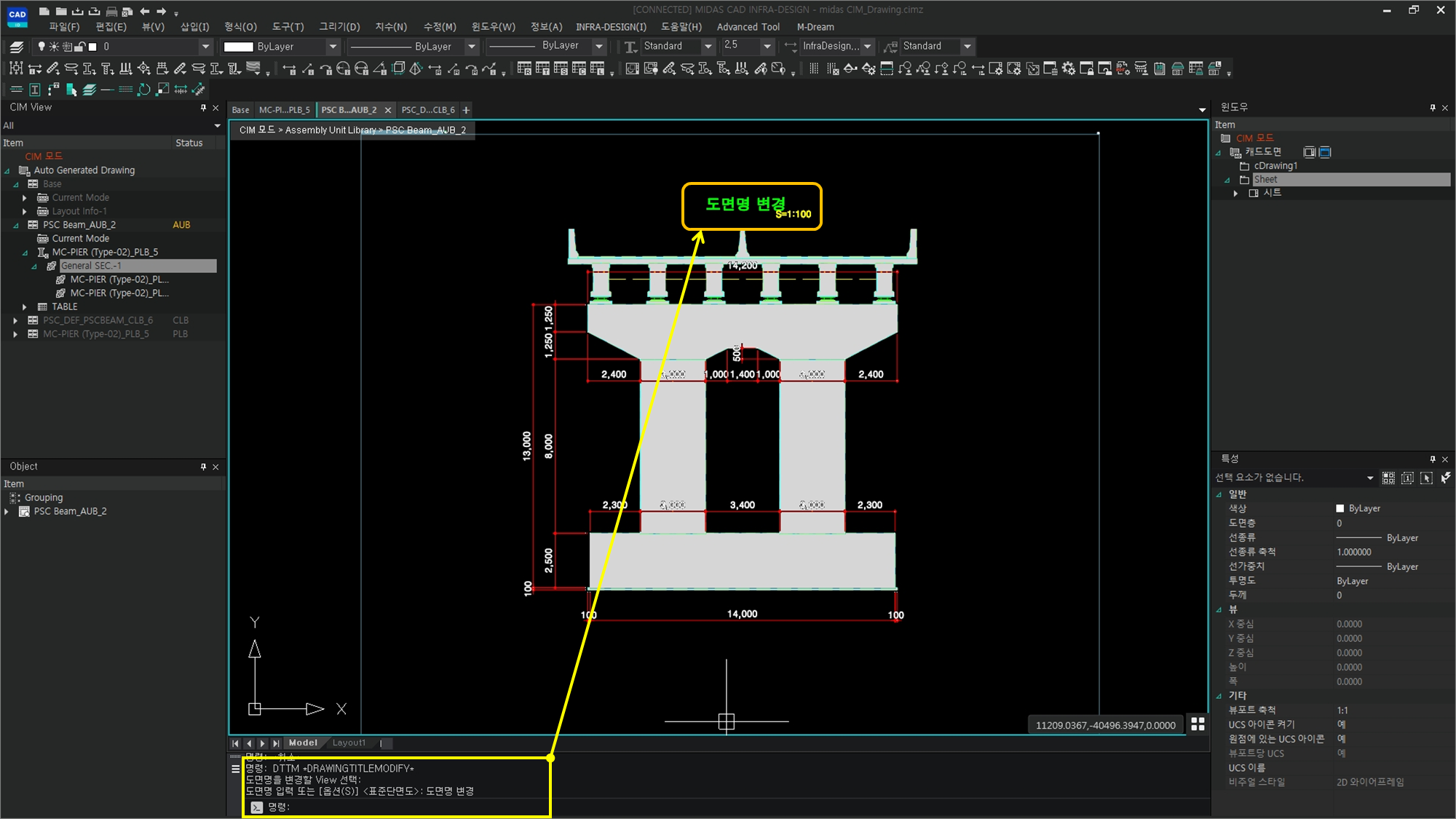

도면 타이틀 수정 사용 방법
도면 타이틀 수정 [DTTM] 명령어를 통해 실행하거나 INFRA-DESIGN 메뉴 탭, 도면 타이틀 하위의 도면 타이틀 수정 기능을 실행 할 수 있습니다.
[Command]
도면명을 변경할 View 선택 :
도면명을 변경할 View Box를 선택합니다.
도면명이 없는 View Box를 선택하면, “선택한 뷰에 도면타이틀 없습니다.”라는 메세지가 표시됩니다.
도면명 입력 또는 [옵션(S)] <단면 View 이름> :
Enter를 입력하면 해당 단면 View의 이름이 적용됩니다.
직접 다른 도면명을 입력합니다.
옵션 S를 입력하면 옵션을 적용할 대화상자가 열립니다.
