개요
철근 모델링이 되어 있는 모델을 기반으로 3D View 단면을 생성시 철근을 개별로 세분화 하여 철근 재료표로
나타내어 주는 기능입니다.
실행
[CIM View Mode]

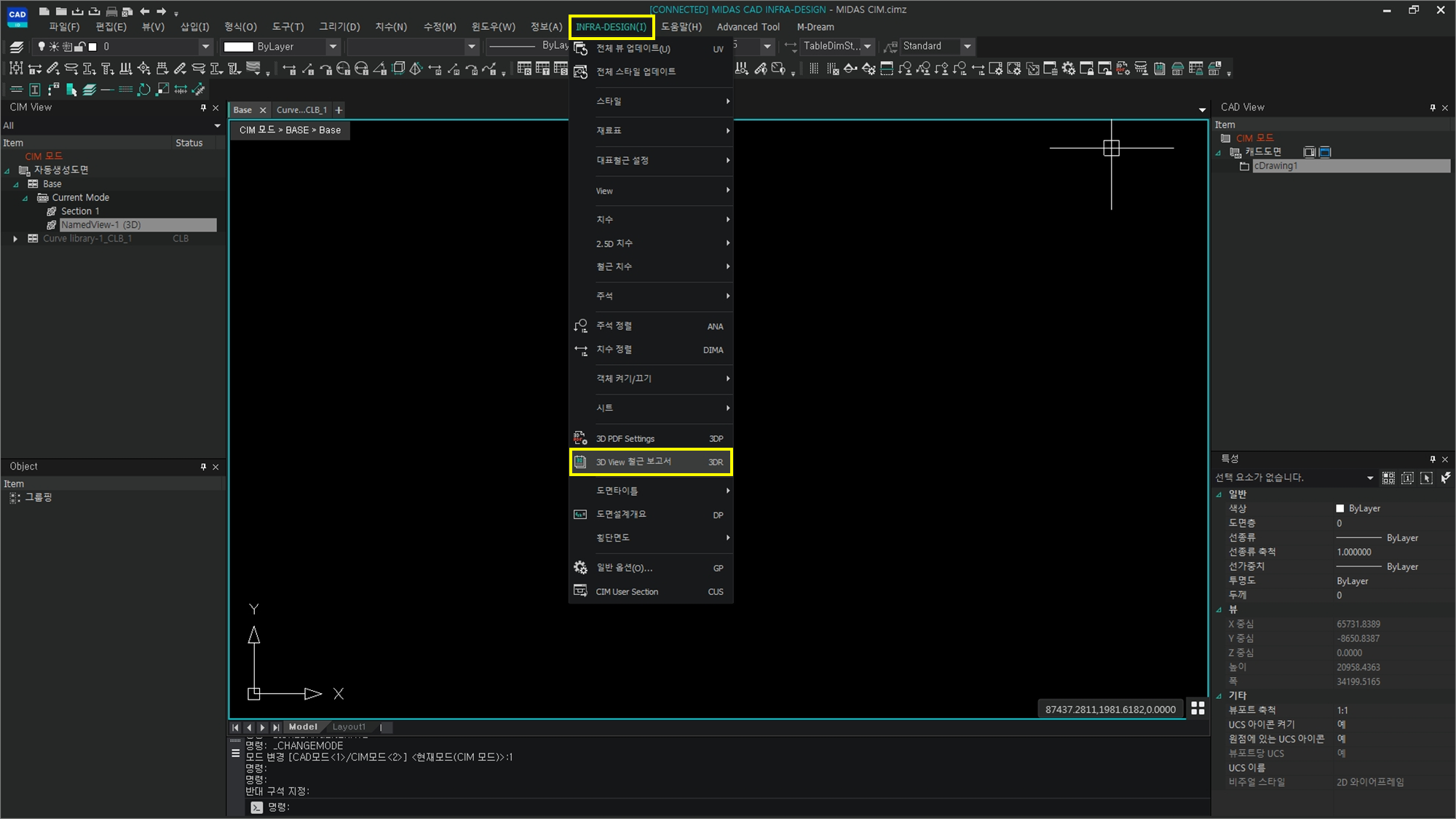

Ribbon Menu > [INFRA-DESIGN] Tab > 3D View 철근 보고서 [3DR]
설명
3D View 철근 보고서 설정 방법
3D View 철근 보고서 [3DR] 명령어를 통해 실행하거나 INFRA-DESIGN 메뉴 탭, 3D View 철근 보고서 기능을
실행 할 수 있습니다.
[Note]

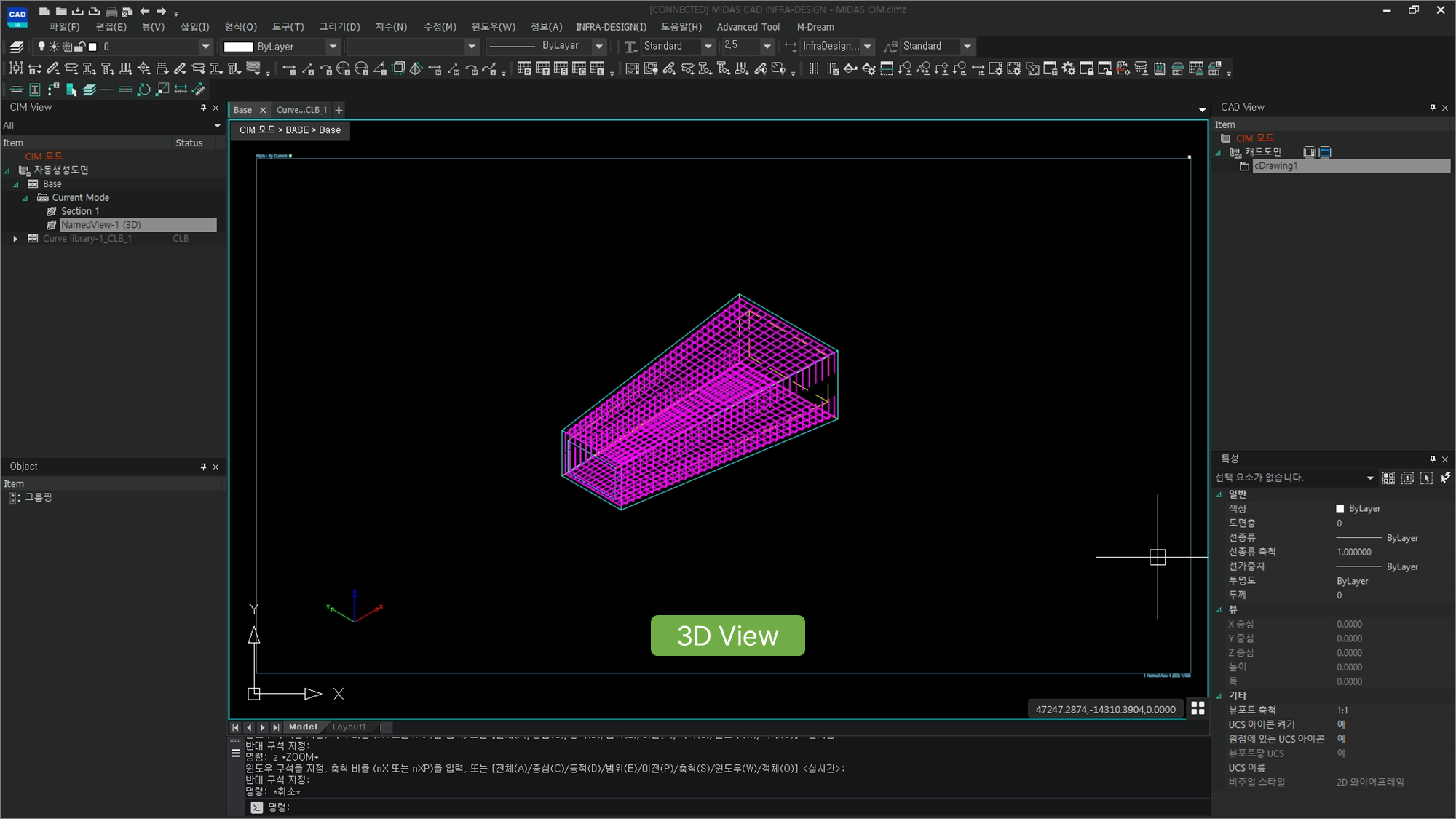

3D View 철근 보고서 기능 활용을 위해서는 반드시 철근이 포함된 3D View 1개 이상의 단면이 생성되어 있어야 합니다.

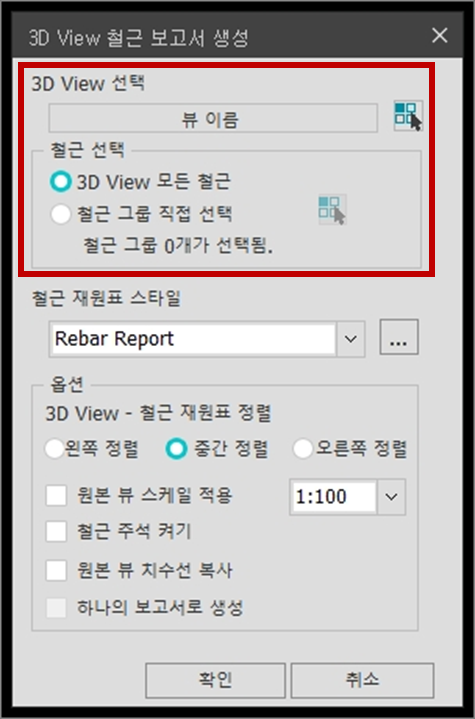

[3D View 선택 / 철근 선택]
3D View 선택 :
뷰 이름 오른쪽의 선택 기호 표시를 클릭하여 3D View의 View Box를 선택합니다.
3D View를 선택하면 해당 단면의 이름이 표시됩니다.
철근 선택
3D View 모든 철근 :
3D View에 포함된 모든 철근을 철근 보고서로 나타내어 줍니다.
철근 그룹 직접 선택 :
철근 보고서로 나타낼 철근만을 직접 선택할 수 있습니다.

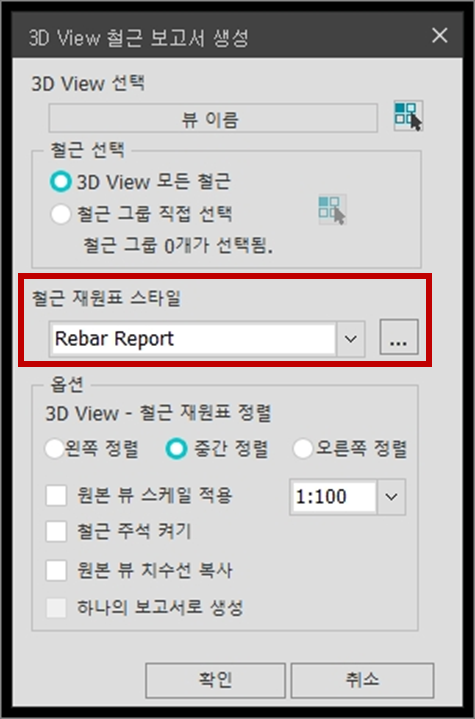

[철근 재원표 스타일]
철근 보고서 내에 철근 재료표 스타일을 정의하며, 철근 재료표 스타일이 기본 설정으로 되어 있습니다.

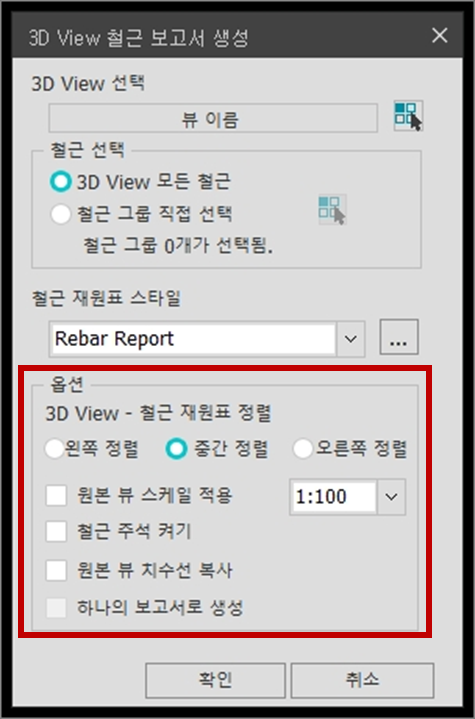

[옵션]
3D View - 철근 재원표 정렬 : 왼쪽 정렬 / 중간 정렬 / 오른쪽 정렬
철근 보고서 생성시 단면 View와 철근 재원표의 정렬 상태를 설정합니다.
원본 뷰 스케일 적용 :
철근 보고서에 적용되는 스케일을 정의 합니다. (기본 설정 1:100 적용)
옵션을 적용하면 3D View 원본 단면의 스케일이 적용된 철근 보고서가 생성됩니다.
(철근 보고서에 포함되는 철근의 주석 및 철근 재원표의 문자 크기 등이 적용을 받습니다.)
철근 주석 켜기 :
옵션 적용시 3D View 단면에 철근 주석이 포함되어 표기 됩니다.
원본 뷰 치수선 복사 :
3D View 원본 단면에 2.5D 치수가 표기 되어 있을 경우 이를 복사하여 3D View 철근 보고서 단면에 적용합니다.
하나의 보고서로 생성 :
철근 그룹 직접 선택 방법으로 철근을 선택하였을 경우에 옵션 버튼이 활성화가 되며, 철근이 구분되지 않고 하나의 보고서 형태로 나타납니다.

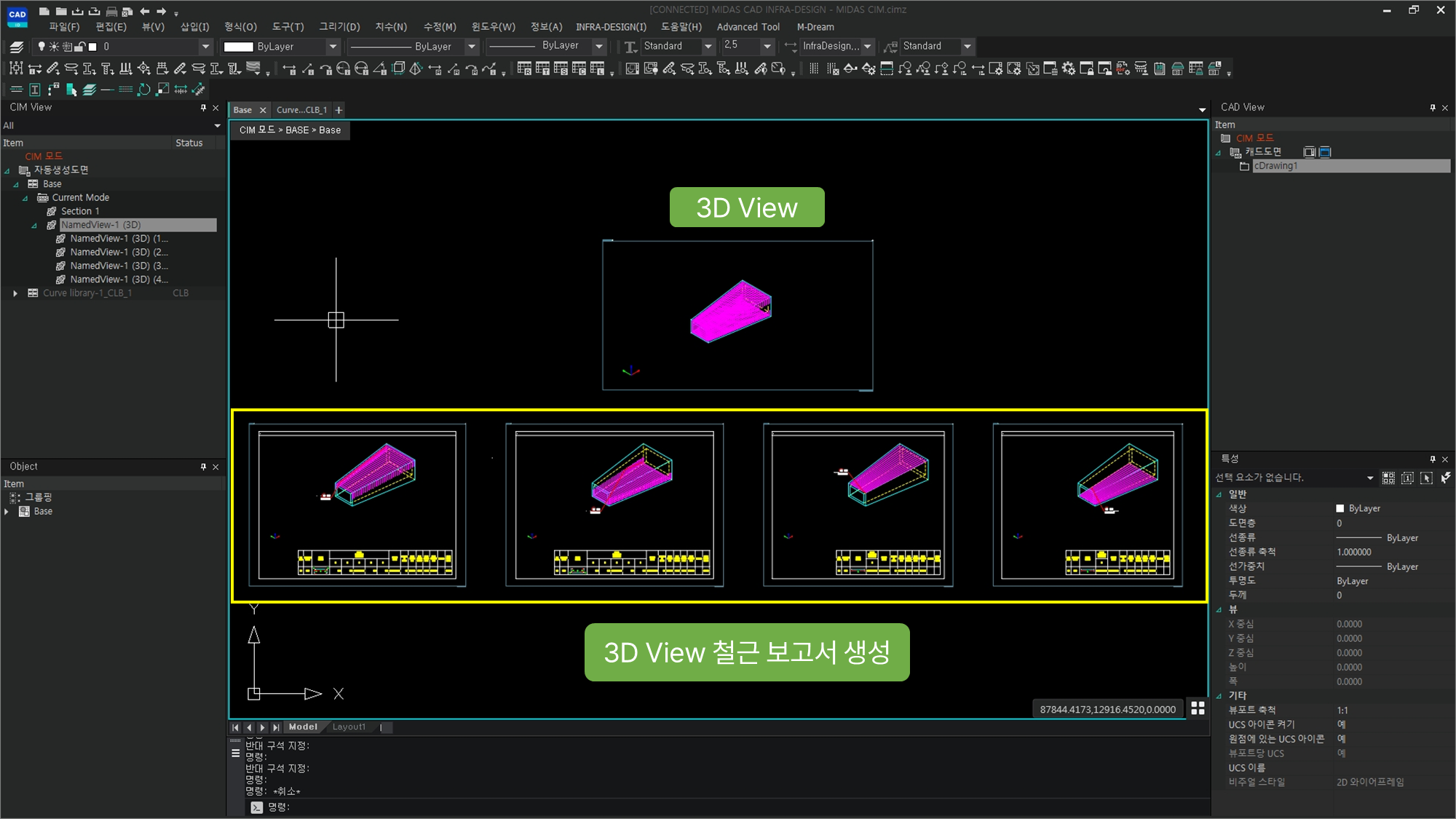

[3D View 철근 보고서 생성 결과]
3D View 단면에 포함되어 있는 철근을 구분하여 3D View 철근 보고서가 생성이 됩니다.
