개요
CIM View Mode 내에서 적용할 수 있는 옵션 설정 기능입니다.
실행
[CIM View Mode]

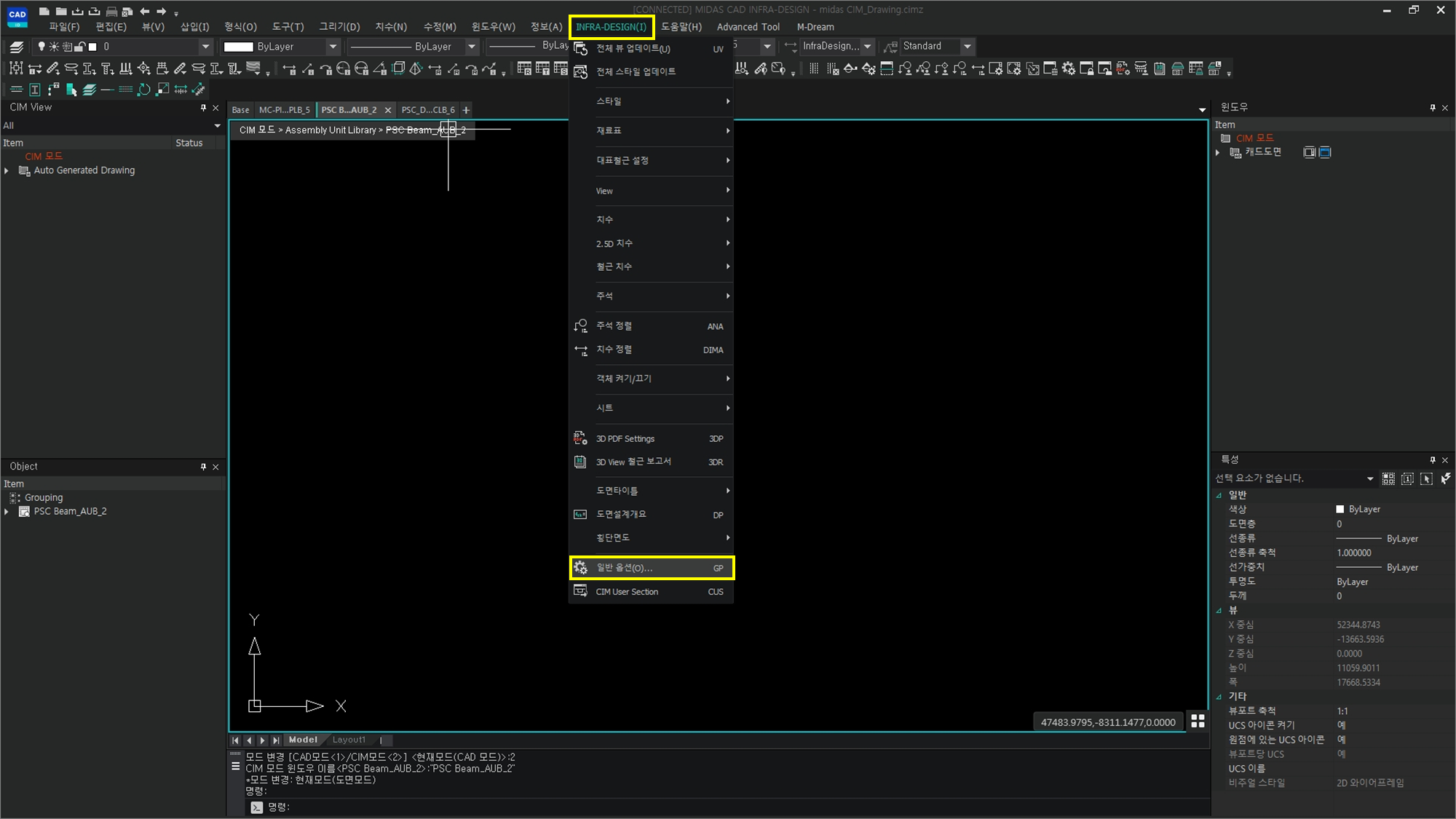

Ribbon Menu > [INFRA-DESIGN] Tab > 일반 옵션 [GP]
설명
일반 옵션 적용 방법
일반 옵션 [GP] 명령어를 통해 실행하거나 INFRA-DESIGN 메뉴 탭, 일반 옵션 기능을 실행 할 수 있습니다.

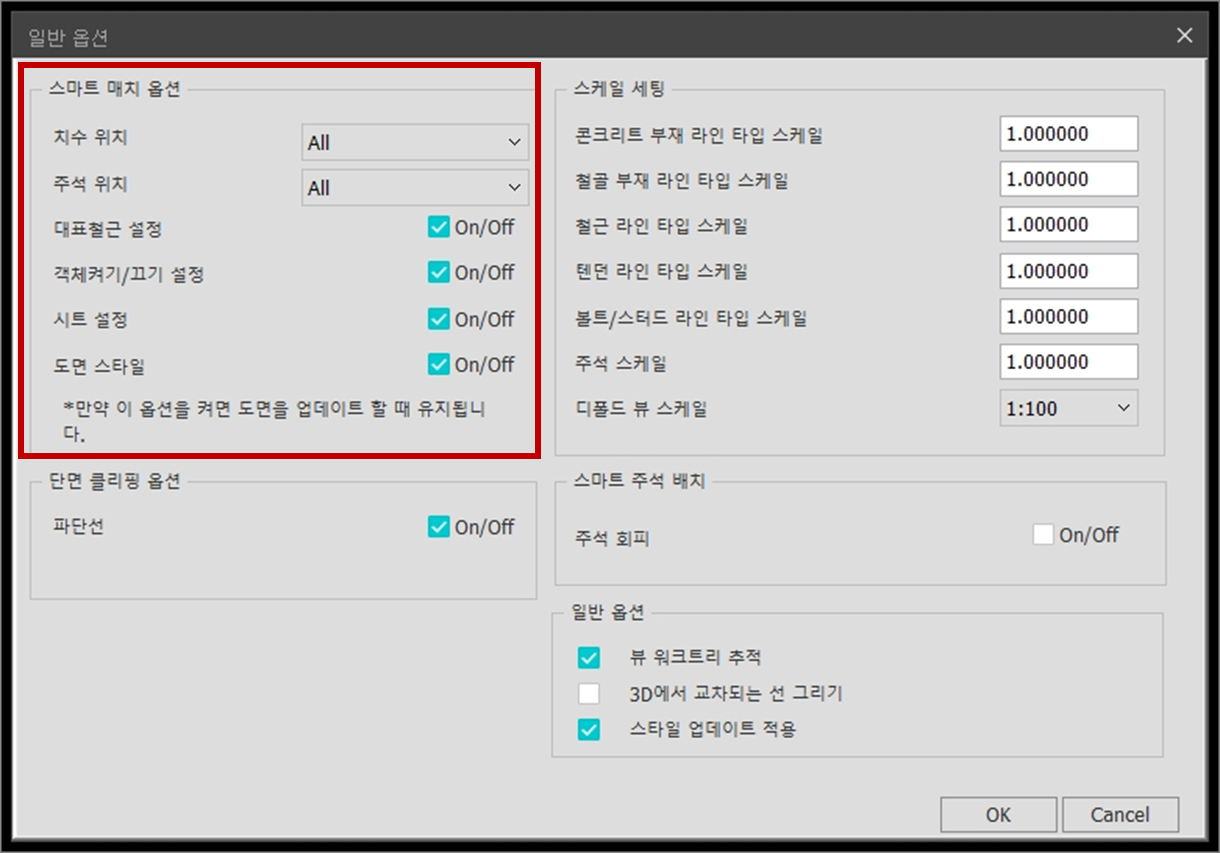

[스마트 매치 옵션]
치수 위치 Dimension Location
: All Type으로 설정하게 되면 한번 생성된 모든 치수 위치를 업데이트 시에도 유지합니다.
User Defined Only로 설정하면 치수가 자동 생성된 후에 사용자가 치수의 위치를 옮기더라도 옮겨진 치수의 위치만 업데이트시 유지하고 그 외의 치수는 위치를 다시 계산합니다.
주석 위치 Annotation Location
: All Type으로로 설정하게 되면 한번 생성된 모든 주석의 위치를 업데이트 시에도 유지합니다.
User Defined Only로 설정하면 주석이 자동 생성된 뒤 사용자가 주석의 위치를 옮기더라도 옮겨진 주석의 위치만 업데이트시 유지하고 그 외의 주석은 위치를 다시 계산합니다.
대표철근 설정 (Rebar Group Setting)
: 대표철근 설정 값을 업데이트시에도 유지할 경우 선택 적용합니다.
객체 켜기 및 끄기 설정 (Object Hide Setting)
: 객체별 Show / Hide 설정 값을 업데이트시에도 유지할 경우 선택 적용합니다.
시트 설정 (Sheet Layout)
: Sheet내의 View 배치를 업데이트시에도 유지할 경우 선택 적용합니다.
도면 스타일 (Drawing Style)
: 도면 Style 설정 값을 업데이트시에도 유지할 경우 선택 적용합니다.

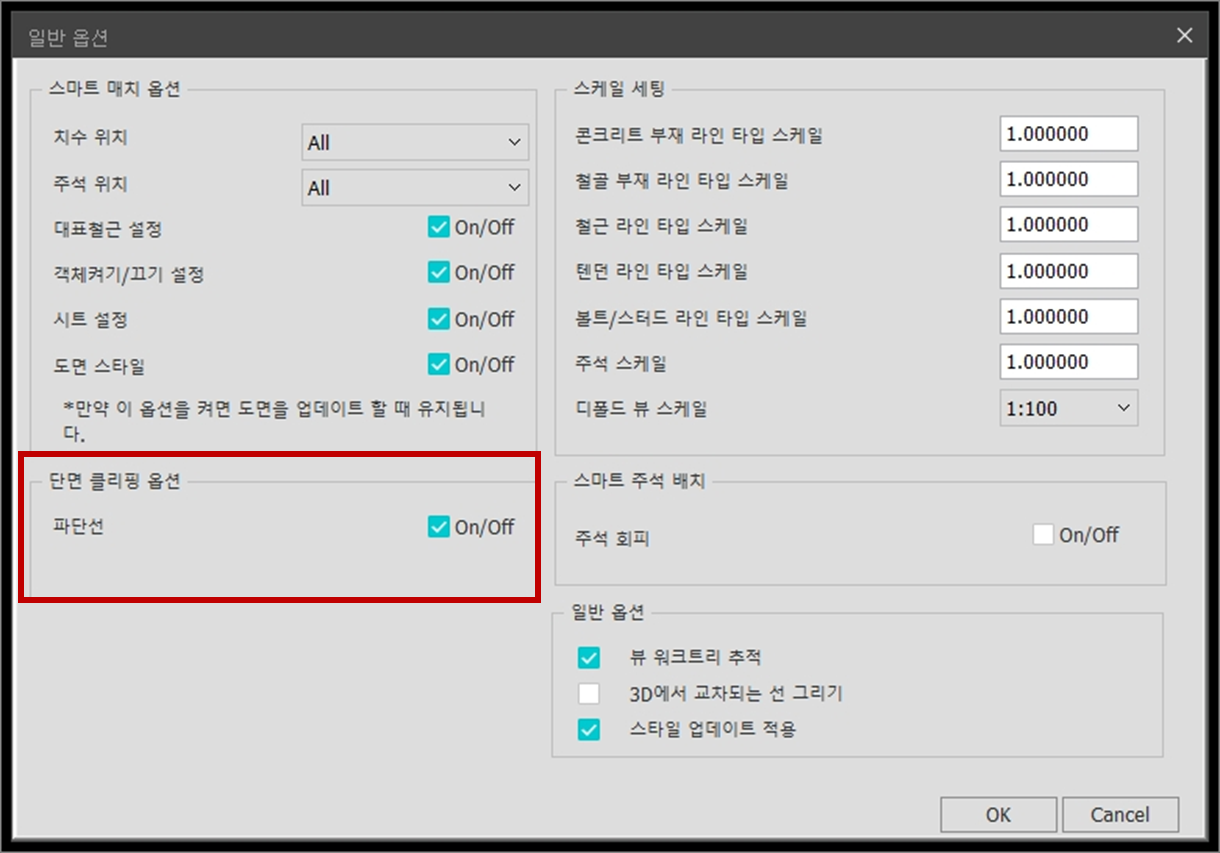

[단면 클리핑 옵션]
클립뷰 기능의 옵션 적용 사항입니다.
On : 파단선 효과 적용
Off : 파단선 효과 미적용 (일자선 표현)

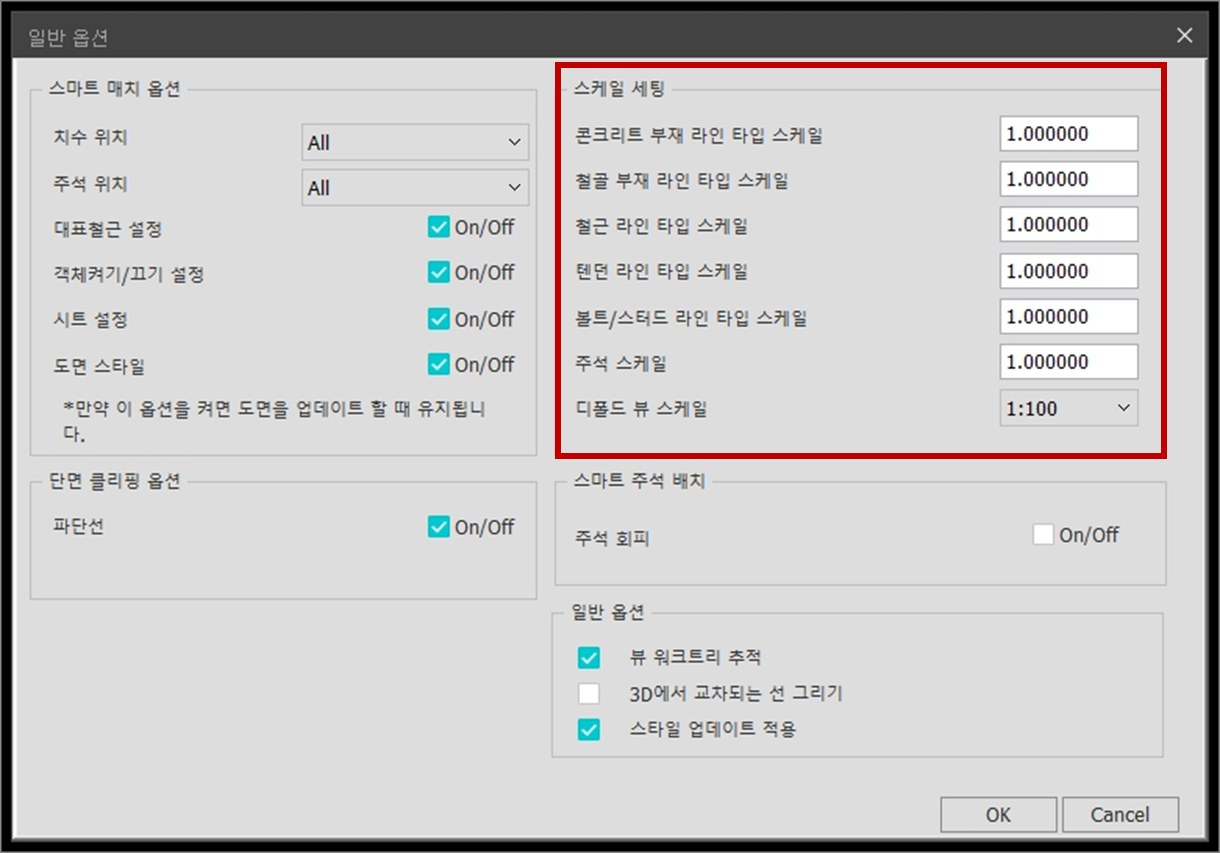

[스케일 세팅]
CIM으로 부터 생성된 모든 객체의 선에 대한 스케일을 설정할 수 있습니다.
이 설정에 따라서 선 타입이 점선과 같은 형태일 때 점선 간격이 조정됩니다.
콘크리트 부재 라인 타입 스케일 : Concrete Member의 선가중치를 설정합니다.
철골 부재 라인 타입 스케일 : Steel Member의 선가중치를 설정합니다.
철근 라인 타입 스케일 : 철근의 선가중치를 설정합니다.
텐던 라인 타입 스케일 : 텐던의 선가중치를 설정합니다.
볼트/스터드 라인 타입 스케일 : Bolt/Stud의 선가중치를 설정합니다.
주석 스케일 : 주석을 구성하는 Line의 선가중치를 설정합니다.
디폴트 뷰 스케일 : 단면 View를 생성할 때 기본 축척을 설정합니다. (기본 축척 설정 값은 1:100 입니다.)

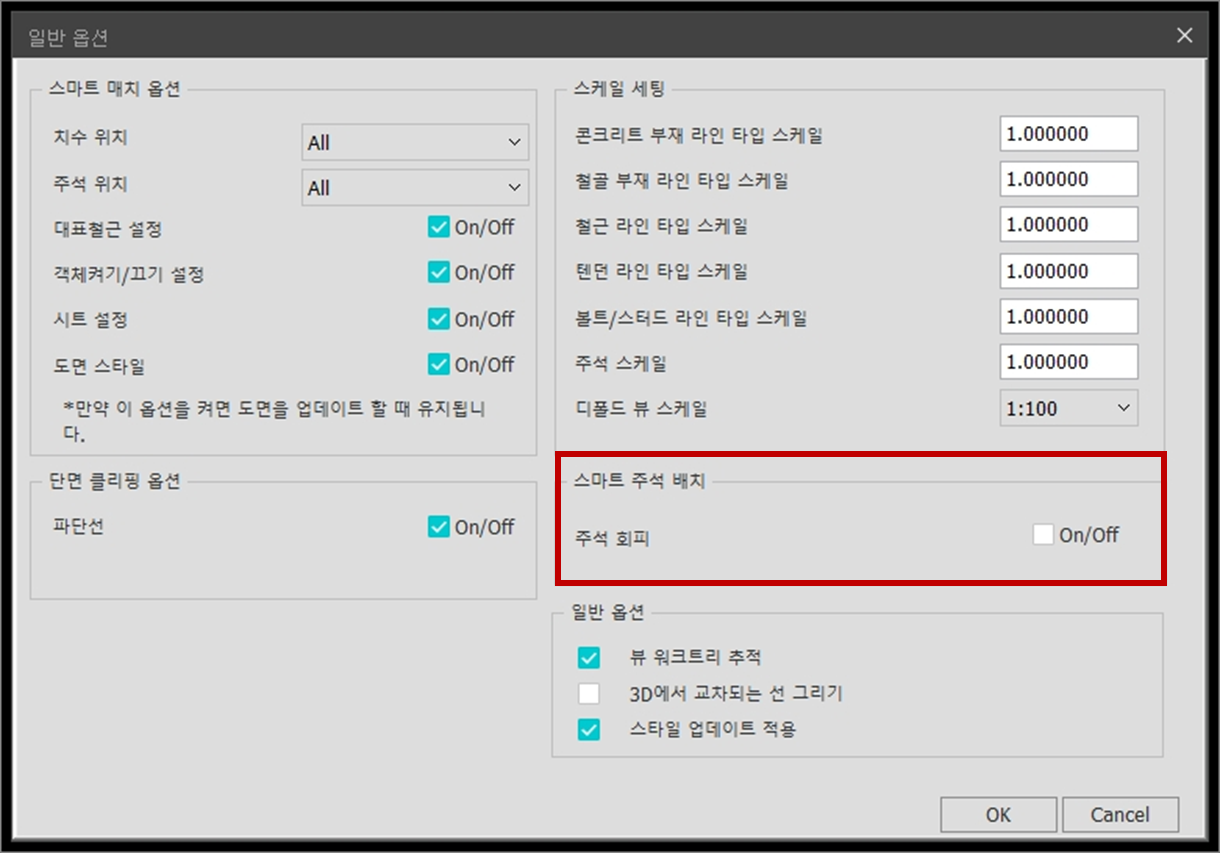

[스마트 주석 배치]
철근, 텐던, 강재, 볼트 및 스터드 주석의 자동 회피 기능을 설정합니다.
주석 회피 :
이 설정을 On하게 되면 주석이 자동 생성될 때 문자 영역이 다른 주석과 겹치거나 객체와 겹치게 될 경우 자동회피를 시도합니다.

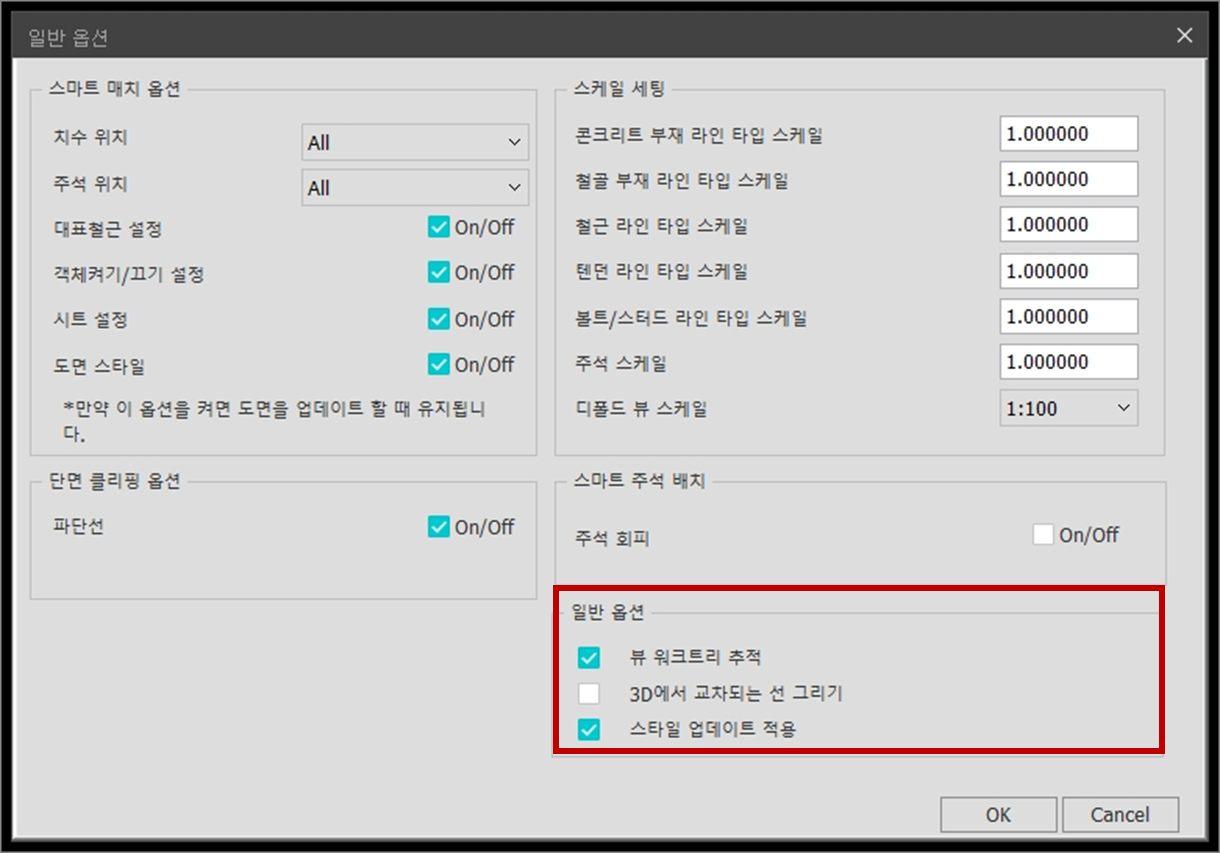

[일반옵션]
뷰 워크트리 추적 :
뷰 박스 또는 Member 객체를 선택할 경우, Worktree에 있는 단면 및 Object Group에 있는 항목으로 추적이 되는 옵션 입니다. (On 설정을 권장 합니다.)
3D에서 교차되는 선 그리기
스타일 업데이트 적용 :
스타일 변경만을 위한 업데이트 기능 설정 내용입니다.
해당 옵션이 On이 되어 있는 상태에서 전체 뷰 또는 업데이트가 필요한 단면만 업데이트를 해 줍니다.
(전체 뷰 업데이트 또는 선택 뷰 업데이트)
스타일 업데이트만을 위한 기능 동작을 실행합니다.
(전체 스타일 업데이트 또는 선택 뷰 스타일 업데이트)
