개요
CIM View Mode에서만 사용 가능한 치수 정렬 기능으로, CIM에서 정의한 치수 객체를 사용자가 원하는 위치로 일괄 정렬해 주는
기능입니다.
실행
[CIM View Mode]

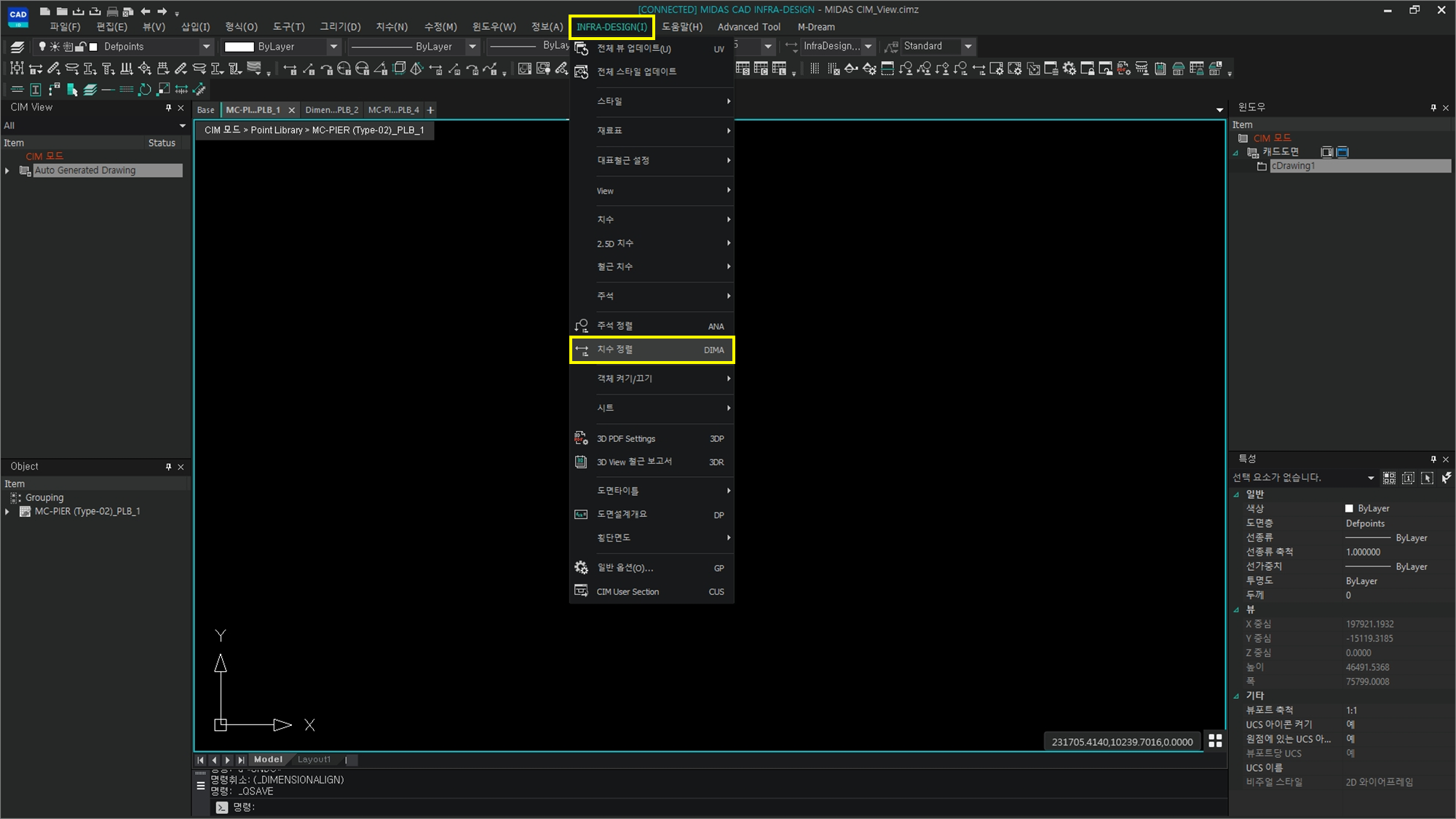

Ribbon Menu > [INFRA-DESIGN] Tab > 치수 정렬 [DIMA]
설명
치수 정렬 사용 방법
치수 정렬 [DIMA] 명령어를 통해 실행하거나 INFRA-DESIGN 메뉴 탭의 치수 정렬 기능을 실행 할 수 있습니다.
실행 Option #1
[Command]
정렬할 치수선 위치 설정 [Top(T)/Bottom(B)] <T> : T
정렬될 치수의 위치를 설정할 수 있는 옵션 입니다.
Top : 치수 객체의 문자 위치를 정렬하는 옵션입니다.
정렬할 치수 객체 선택 [Offset(O)] <0.000> :
정렬할 치수를 선택합니다.
Offset 값을 활용하면 구조물의 외곽 라인으로부터 일정하게 떨어진 거리에 치수를 정렬할 수 있습니다.
정렬 기준선으로 부터의 Offset 거리 설정 <0.000> :
Offset 설정 설정시 치수 정렬 기준선으로부터 Offset 거리 만큼 이격되어 치수가 정렬됩니다.
첫 번째 점 지정 :
치수를 정렬할 수 있는 임의의 기준 선이 될 첫 번째 점을 지정합니다.
다음 점 지정 :
치수를 정렬할 수 있는 임의의 기준 선이 될 두 번째 점을 지정합니다. <치수 정렬 완료>
실행 Option #2
[Command]
정렬할 치수선 위치 설정 [Top(T)/Bottom(B)] <T> : B
정렬될 치수의 위치를 설정할 수 있는 옵션 입니다.
Bottom : 치수 보조선을 정렬하는 옵션입니다.
정렬할 치수 객체 선택 [Offset(O)] <0.000> :
정렬할 치수를 선택합니다.
첫 번째 점 지정 :
치수를 정렬할 수 있는 임의의 기준 선이 될 첫 번째 점을 지정합니다.
다음 점 지정 :
치수를 정렬할 수 있는 임의의 기준 선이 될 두 번째 점을 지정합니다. <치수 정렬 완료>
