개요
CIM View Mode에서만 사용 가능한 주석 정렬 기능으로, CIM에서 정의한 철근 / 텐던 / 강재 / 볼트 등의 주석 객체를 사용자가 원하는 위치로 일괄 정렬해 주는 기능입니다.
실행
[CIM View Mode]

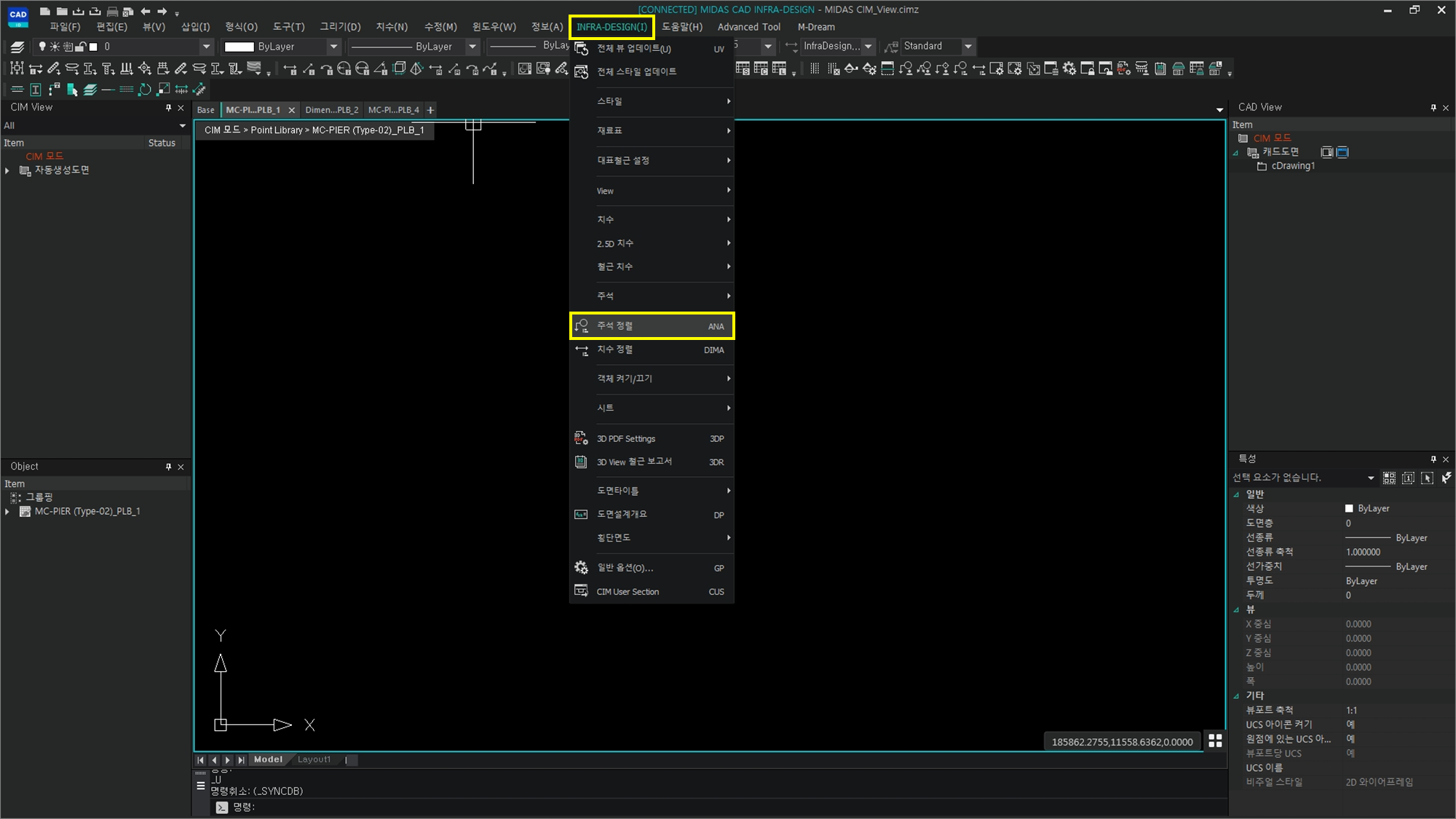

Ribbon Menu > [INFRA-DESIGN] Tab > 주석 정렬 [ANA]
설명
주석 정렬 사용 방법
주석 정렬 [ANA] 명령어를 통해 실행하거나 INFRA-DESIGN 메뉴 탭의 주석의 주석 정렬 기능을 실행 할 수 있습니다.
실행 Option [Top]
[Command]
정렬할 주석 위치 설정 [Top(T)/Bottom(B)] <T> : T
정렬될 주석의 위치를 설정할 수 있는 옵션 입니다.
Top : 주석 객체의 문자 위치 정렬 옵션
정렬할 주석 객체 선택 [Offset(O)] <0.000> :
정렬할 주석을 선택합니다.
Offset 값을 활용하면 구조물의 외곽 라인으로부터 일정하게 떨어진 거리에 주석을 정렬할 수 있습니다.
정렬 기준선으로 부터의 Offset 거리 설정 <0.000> :
Offset 설정 설정시 주석 정렬 기준 선으로 부터 Offset 거리 만큼 이격되어 주석이 정렬됩니다.
첫 번째 점 지정 :
주석을 정렬할 수 있는 임의의 기준 선이 될 첫 번째 점을 지정합니다.
다음 점 지정 :
주석을 정렬할 수 있는 임의의 기준 선이 될 두 번째 점을 지정합니다. <주석 정렬 완료>
실행 Option [Bot.]
[Command]
정렬할 주석 위치 설정 [Top(T)/Bottom(B)] <T> : B
정렬될 주석의 위치를 설정할 수 있는 옵션 입니다.
Bottom : 그룹화 된 객체의 주석 지시선 정렬 옵션
정렬할 주석 객체 선택 [Offset(O)] <0.000> :
정렬할 주석을 선택합니다.
첫 번째 점 지정 :
주석을 정렬할 수 있는 임의의 기준 선이 될 첫 번째 점을 지정합니다.
다음 점 지정 :
주석을 정렬할 수 있는 임의의 기준 선이 될 두 번째 점을 지정합니다. <주석 정렬 완료>
