개요
[단축명령:TRST]
지형 Style을 설정하는 기능입니다.
이 설정을 통해서 지층선 Style, 지층 채우기 Pattern 등을 설정할 수 있습니다.
설명

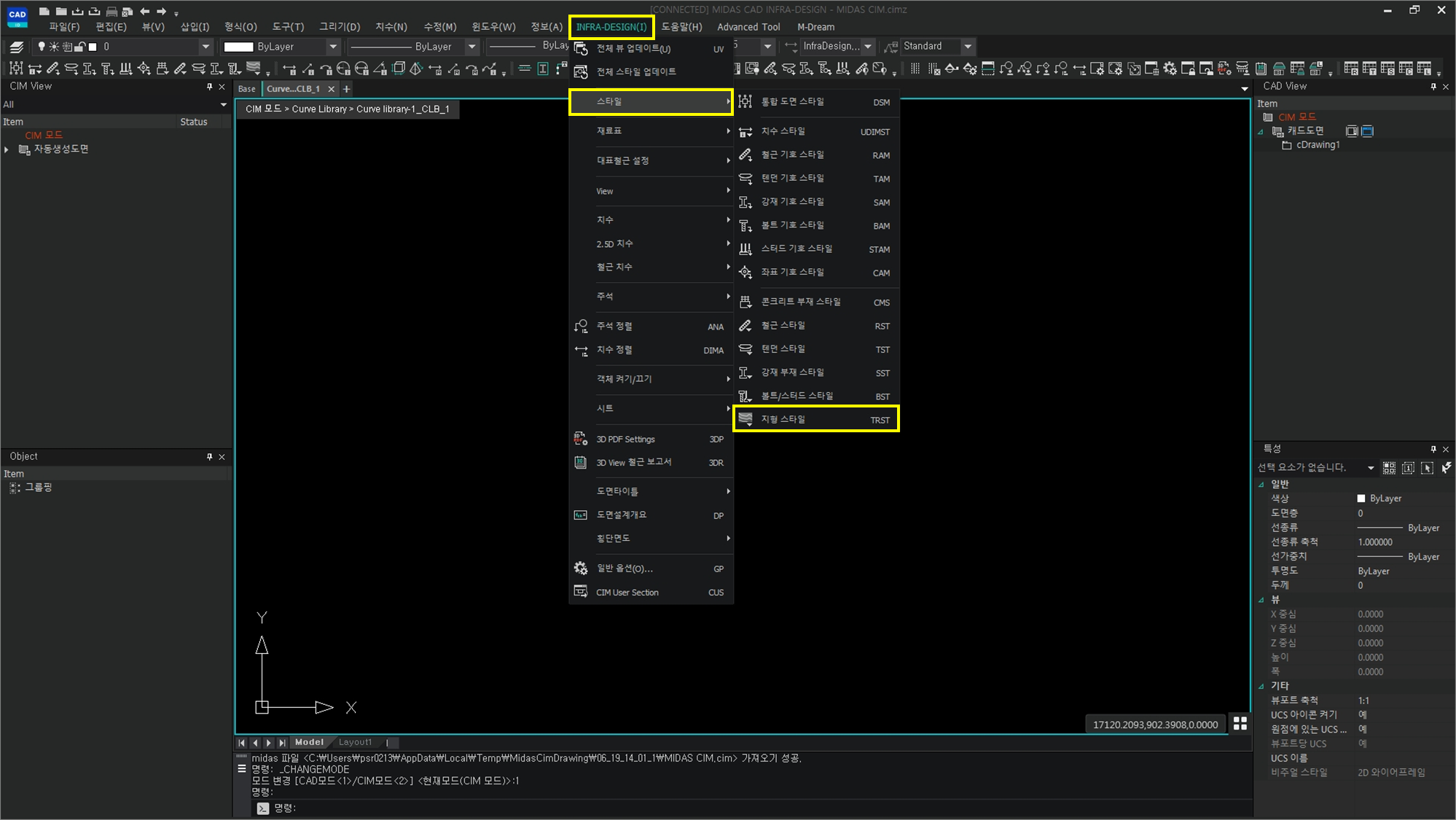

INFRA-DESIGN > 스타일 > 지형 스타일

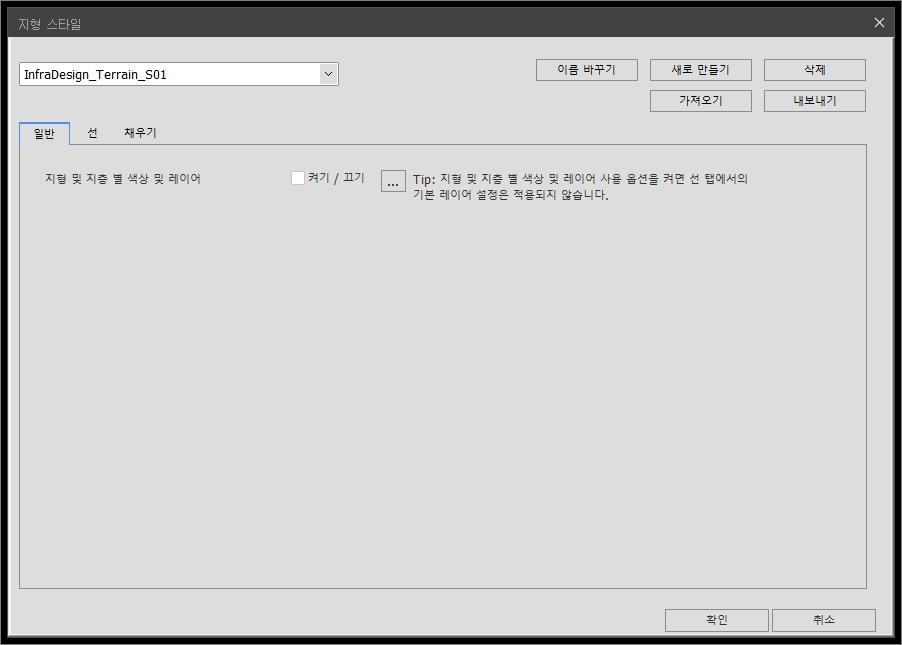

일반 스타일 설정
일반 스타일 설정
지형 일반 Style을 지정합니다.

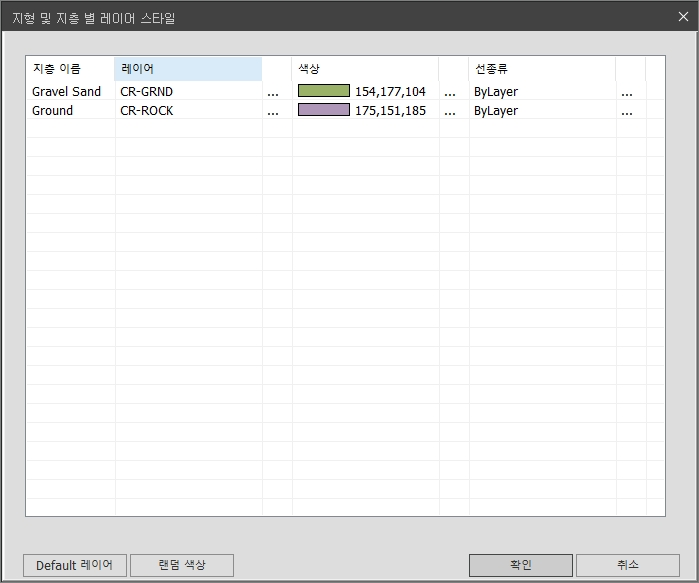

지형 및 지층 별 색상 및 레이어
: 옵션을 적용하면 선 탭에서의 기본 레이어 설정은 적용되지 않고, 별도로 지정된 레이어 스타일이 적용됩니다.

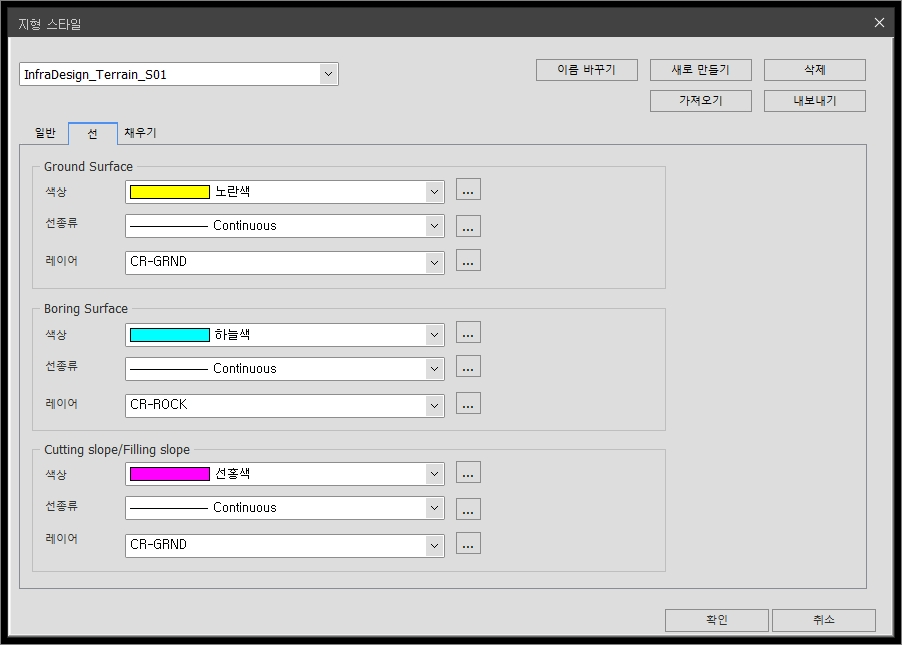

선 스타일 설정
선 스타일 설정
선 색상 및 종류, 레이어를 설정합니다.
Ground Surface
: Ground Surface의 선 색상, 종류, 레이어를 지정합니다.
Boring Surface
: Boring Surface의 선 색상, 종류, 레이어를 지정합니다.
Cutting Slope/Filling Slope
: 절성토 경사면의 선 색상, 종류, 레이어를 지정합니다.

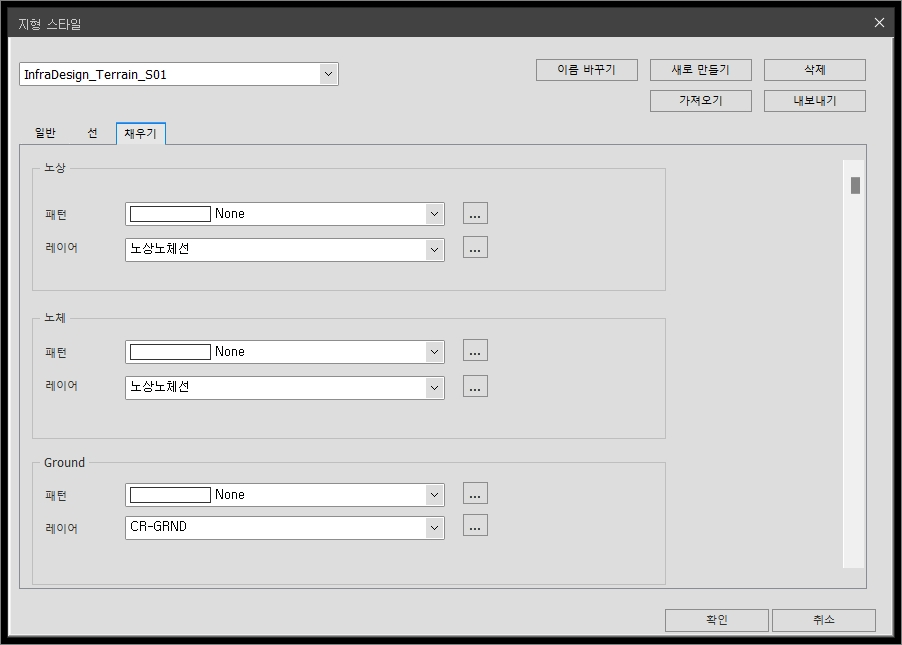

채우기 스타일 설정
채우기 스타일 설정
지형 채우기 및 Pattern을 설정합니다.
노상 : 노상의 채우기 및 Pattern을 지정합니다.
노체 : 노체의 채우기 및 Pattern을 지정합니다.
Ground : Ground의 채우기 및 Pattern을 지정합니다.
Boring 1 : Boring 1의 채우기 및 Pattern을 지정합니다.
Boring 2 : Boring 2의 채우기 및 Pattern을 지정합니다.
Boring 3 : Boring 3의 채우기 및 Pattern을 지정합니다.
