개요
부재의 좌표를 표로 생성하는 기능입니다. 선택된 부재의 중심선의 좌표값을 표로 생성합니다.
설명

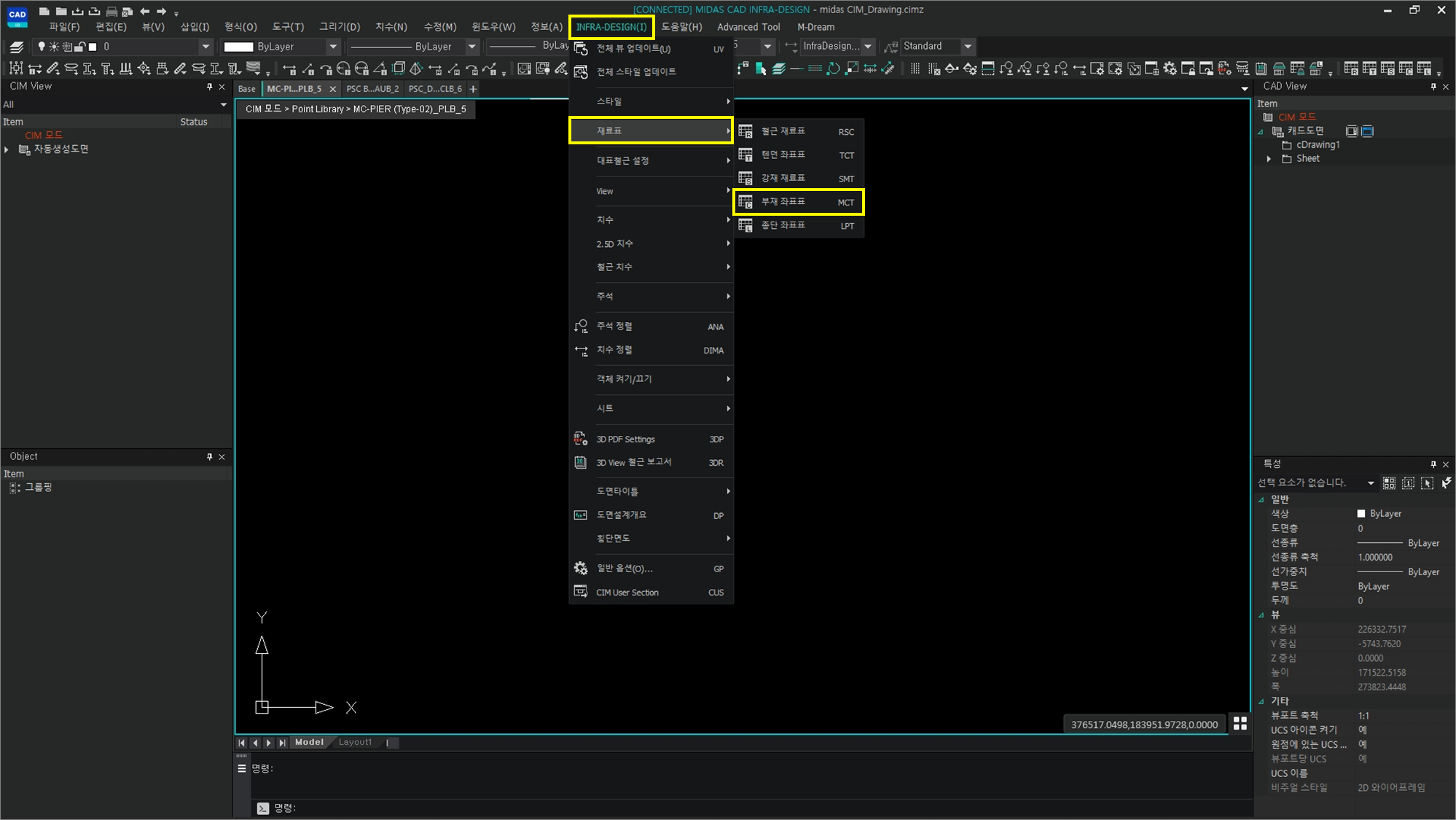

INFRA-DESIGN > 재료표 > 부재 좌표표

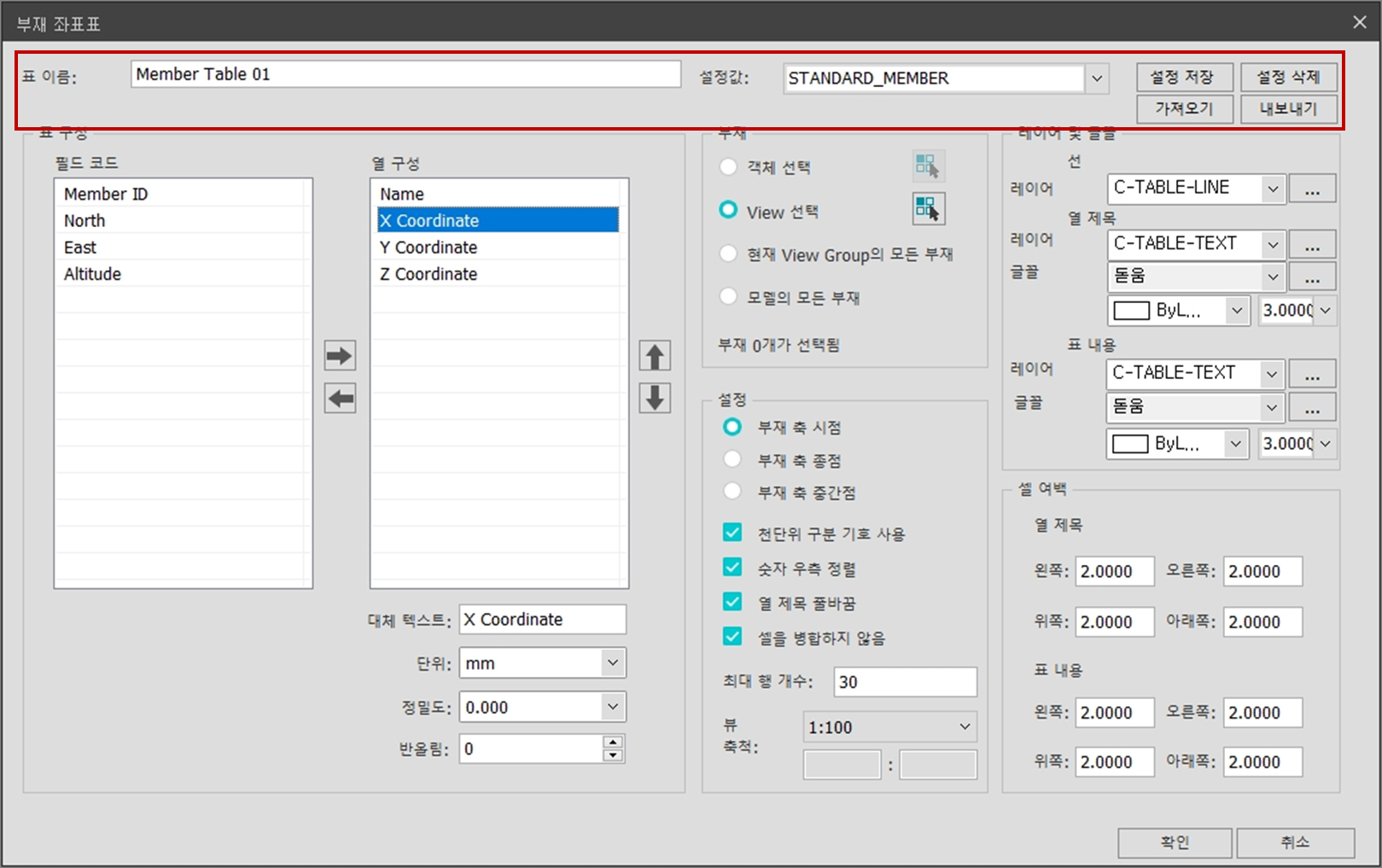

부재 좌표표
부재 좌표표
표 이름 (Table name) : 부재 좌표표 스타일 파일 명칭을 표시합니다.
설정 값 (Style) : 저장된 부재 좌표표의 스타일 선택할 수 있습니다.
설정 저장 (Style save) : 설정 저장시 설정 값 목록에 부재 좌표표 스타일이 저장 됩니다.
설정 삭제 (Style delete) : 설정 삭제시 설정 값 목록에 부재 좌표표 스타일이 삭제 됩니다.
가져오기 (Import) : 저장해둔 Style 파일을 불러옵니다. 확장자는 (*.mtd) 입니다.
내보내기 (Export) : 이름에 선택되어 있는 현재 Style을 (*.mtd) 파일로 내보냅니다.

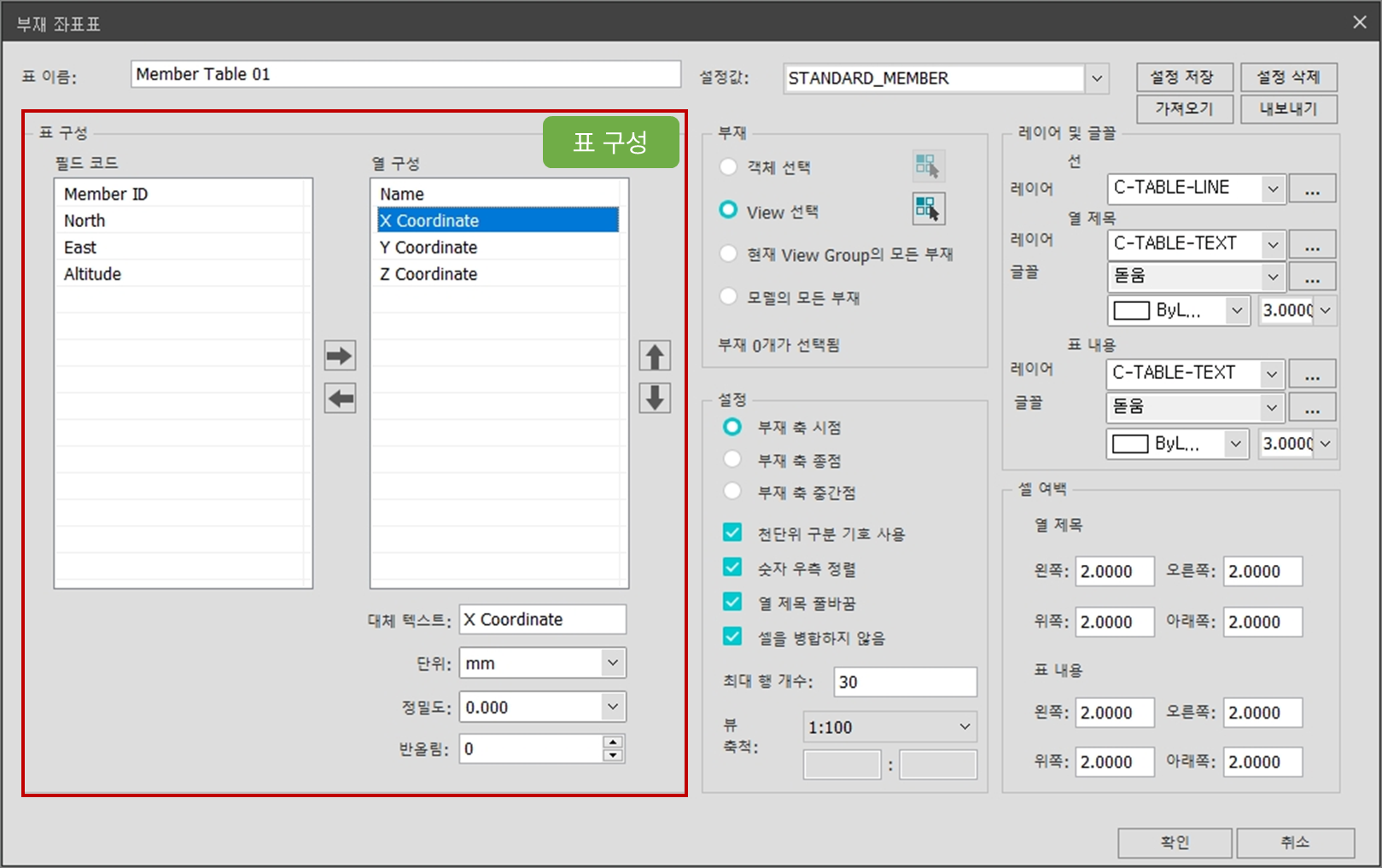

표 구성 설정
표 구성 설정
필드 코드
: 표에 구성될 정보 항목입니다.
표에 구성하고자 하는 정보를 좌측 리스트에서 선택하여 우측 열 구성을 옮기면 부재 좌표표에 반영됩니다.
X, Y, Z Coordinate 필드 : CIM의 CAD 공간상의 좌표를 그대로 불러옵니다.
North / East / Altitude 필드 : CIM의 Global Coordinate 기능에 의해서 생성된 좌표를 기반으로 좌표 값을 생성합니다.
열 구성
: 부재 좌표표에 표시될 열의 순서를 정합니다.
열 구성 항목에 나열된 순서로 생성되는 표의 열이 좌에서 우측순으로 적용됩니다.
대체 텍스트
: 열의 제목은 필드의 이름을 기본값으로 적용합니다.
필드명이 아닌 다른 문자를 사용하고자 할 경우 해당 필드를 열 구성에서 선택 후 대체 텍스트 창에 입력하면 적용됩니다.
단위
: 필드 중 단위를 갖는 정보 값의 경우 표시될 단위를 설정할 수 있습니다.
이 단위는 CIM의 설정 단위와는 무관하며 여기에서 선택된 단위계 값으로 정보를 표시합니다.
정밀도 : 필드 값의 정밀도(소숫점 이하 자릿수)를 설정합니다.
반올림 : 필드 값의 반올림을 할 자릿수를 설정합니다.
(이 값은 치수스타일 설정에서의 반올림 설정과 동일합니다.)

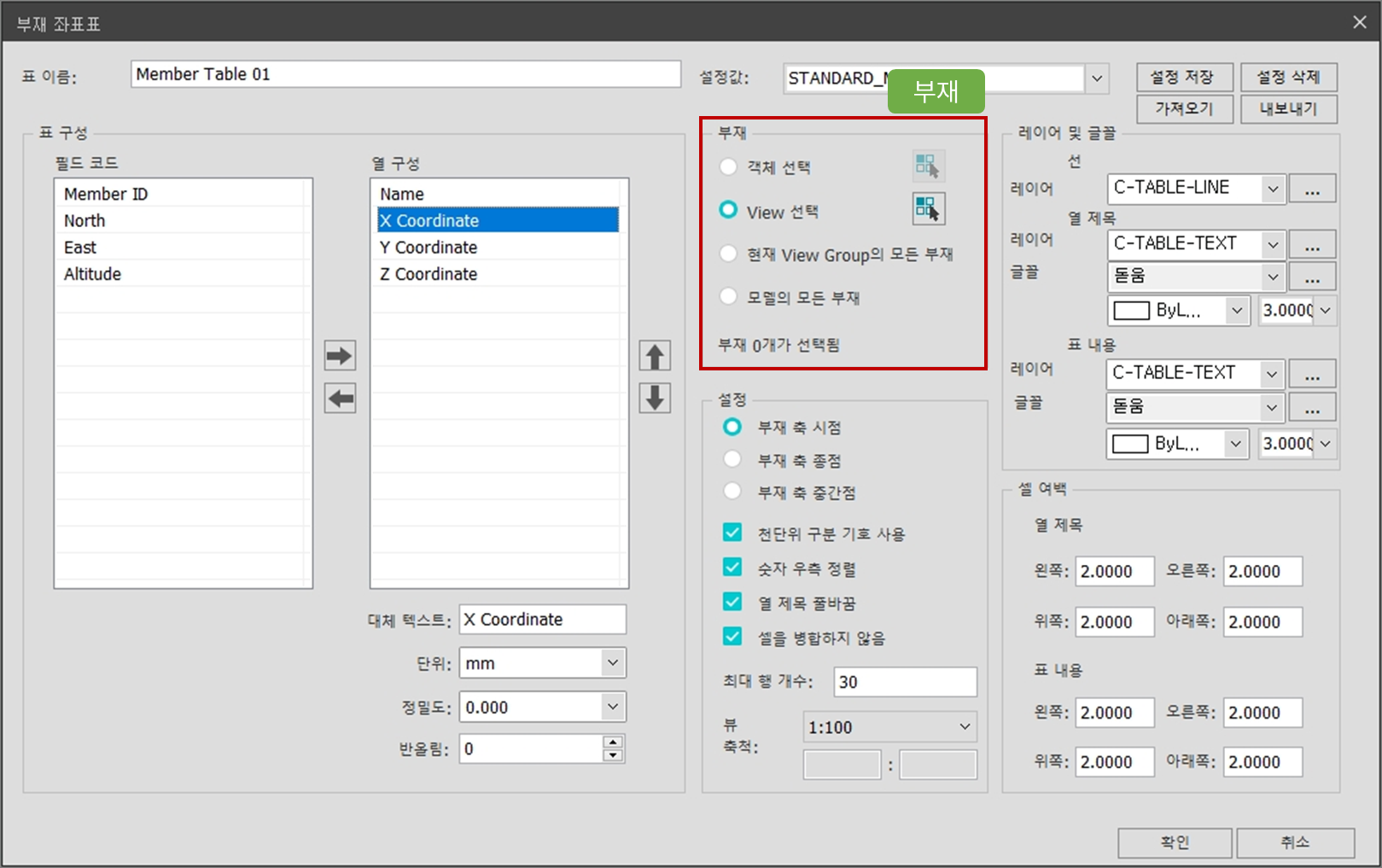

부재 설정
부재 설정
부재 좌표표를 작성할 부재(Member)를 선택하는 기능입니다.
객체 선택
: 선택한 부재(Member)의 좌표만 표로 생성합니다.
View 선택
: 선택한 View에 있는 부재(Member)만 좌표표로 생성합니다.
현재 View Group의 모든 부재
: 현재 작업공간상(Tap기준) 모든 부재(Member)의 좌표를 표로 생성합니다.
모델의 모든 부재
: 연동된 CIM 모델에 있는 모든 부재(Member)의 좌표를 표로 생성합니다.

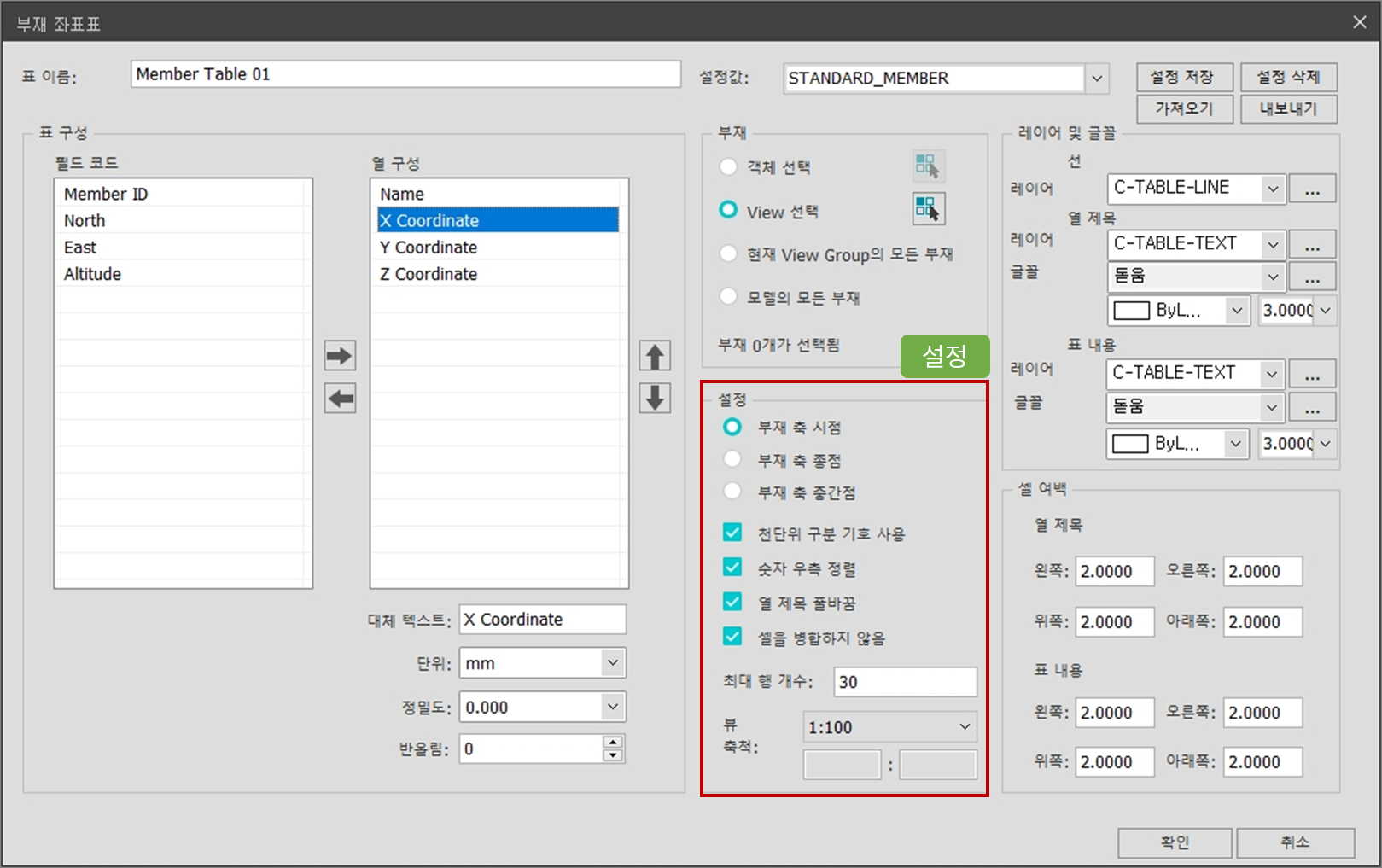

옵션 설정
옵션 설정
부재 좌표표의 각종 옵션 값을 설정합니다.
부재 축 시점
: 부재 중심선의 시점 쪽 좌표를 표로 생성합니다.
부재 축 종점
: 부재 중심선의 종점 쪽 좌표를 표로 생성합니다.
부재 축 중간점
: 부재 중심선의 중간점 좌표를 표로 생성합니다.
천단위 구분 기호 사용
: 부재 좌표 값에 천 단위 구분 기호를 삽입합니다.
숫자 우측 정렬
: 숫자로 된 내용을 셀 안에 우측 정렬로 표기합니다.
열 제목 줄 바꿈
: 열 제목 문자가 셀의 폭보다 넓을 경우 줄 바꿈을 합니다.
셀을 병합하지 않음 : 적용되는 셀의 상단과 하단에 같은 값이 있을 경우 셀을 병합할지 여부를 선택합니다.
최대 행 개수 : 표의 행이 지정된 행의 개수 이상의 되면 표를 추가로 생성합니다.
뷰 축척 : 표의 축척을 설정합니다. (생성된 이후에도 변경 가능)

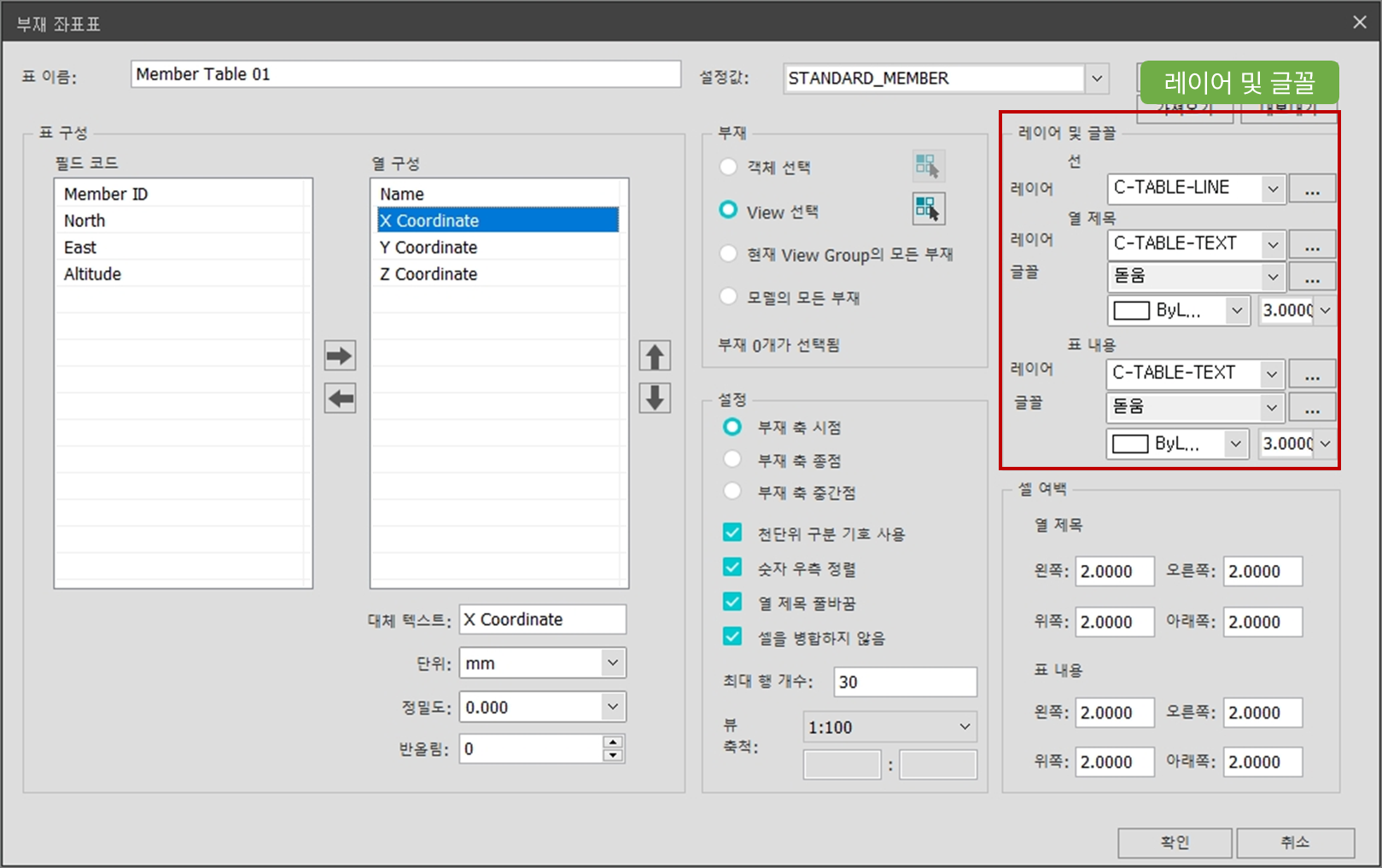

레이어 및 글꼴 설정
레이어 및 글꼴 설정
문자의 글꼴, 크기, 색상을 설정합니다.
열 제목 : 표의 열제목의 문자의 글꼴, 크기, 색상을 설정합니다.
표 내용 : 표의 내용의 문자의 글꼴, 크기, 색상을 설정합니다.

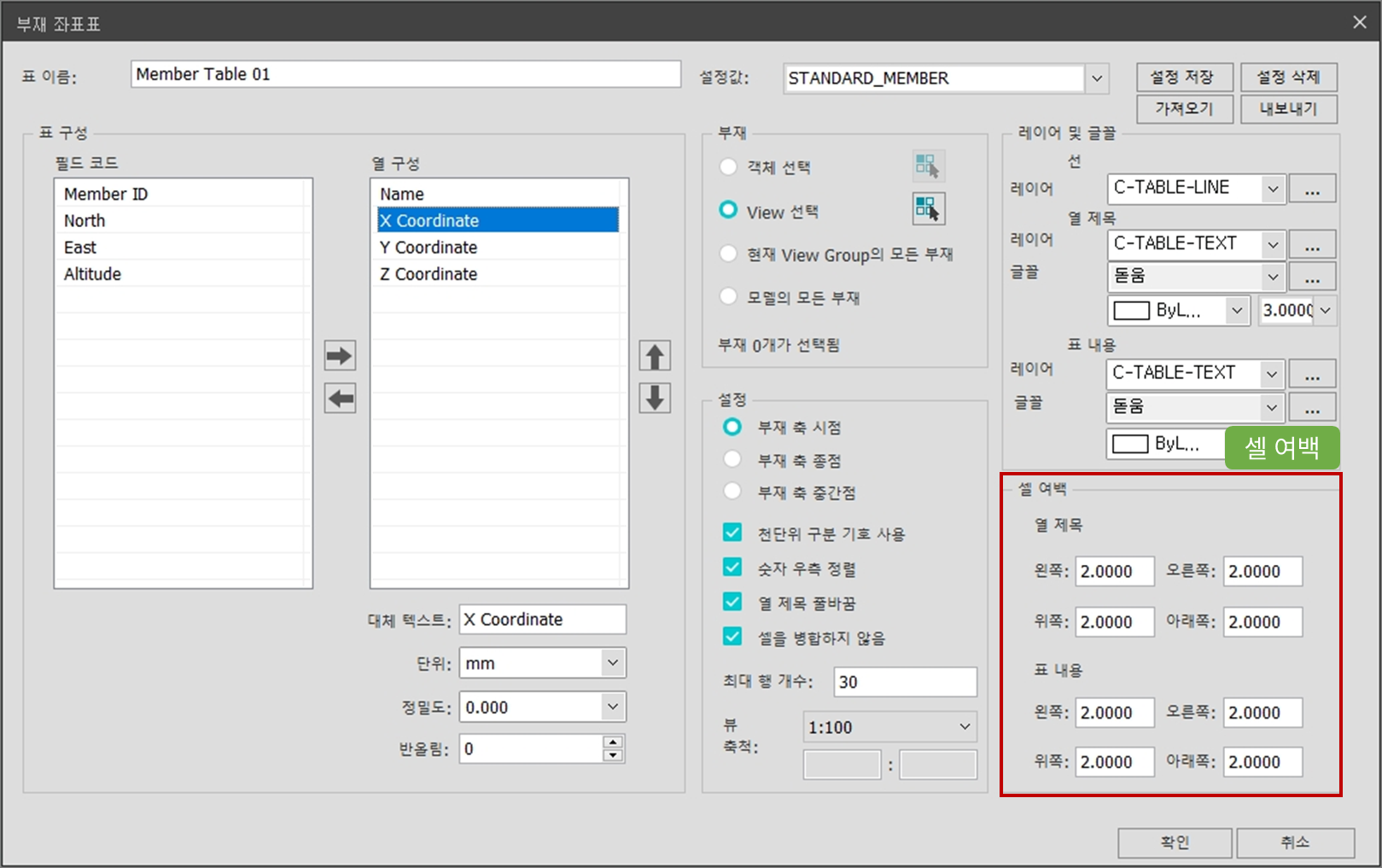

셀 여백 설정
셀 여백 설정
표의 셀 여백을 설정합니다.
열 제목 : 표의 열 제목 셀의 여백을 설정합니다.
표 내용 : 표 내용 셀의 여백을 설정합니다.
