강재 재료표

개요

[단축명령:SMT]

강재(Steel) 부재의 재료표를 생성하는 기능입니다.

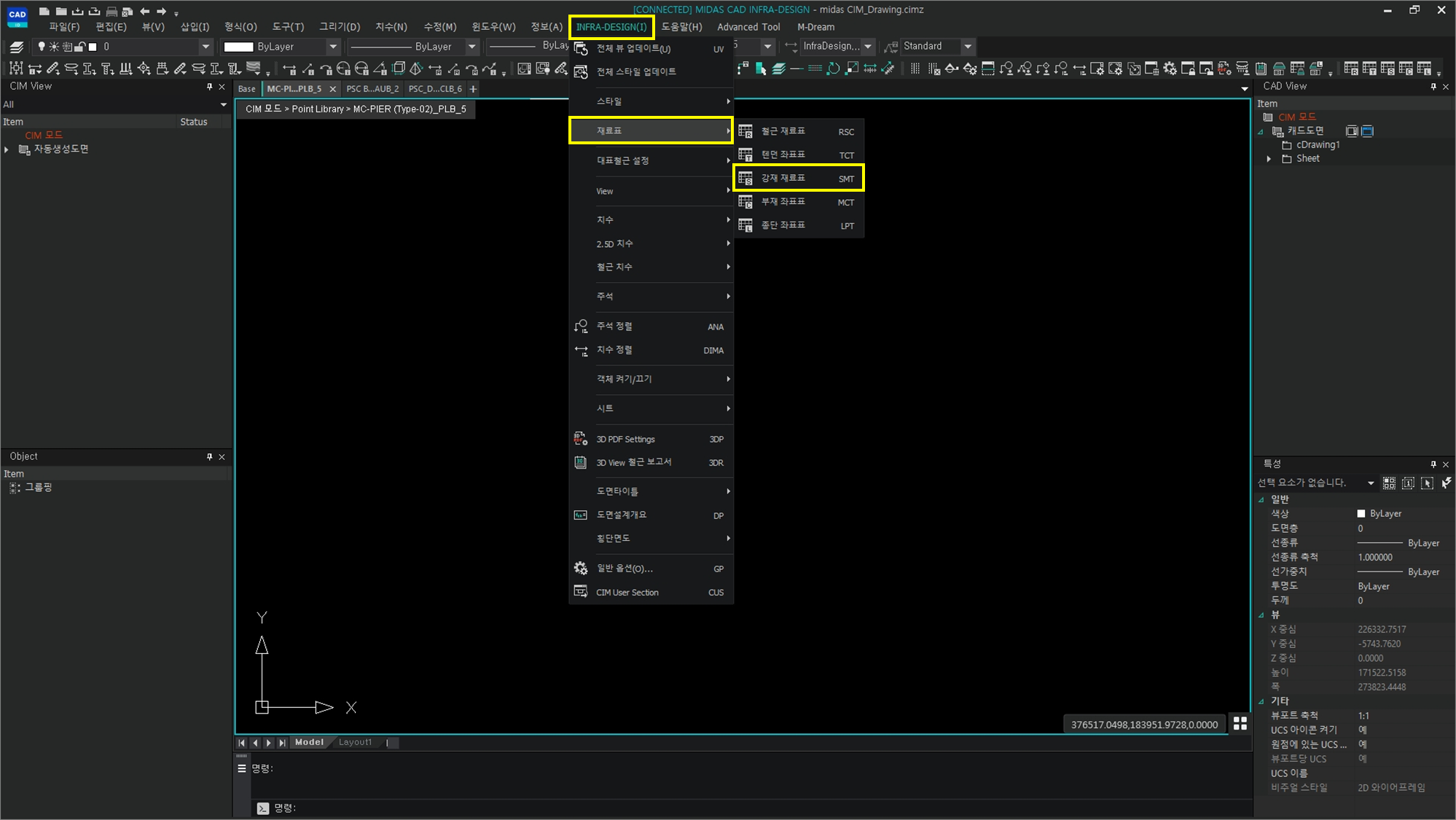

INFRA-DESIGN > 재료표 > 강재 재료표

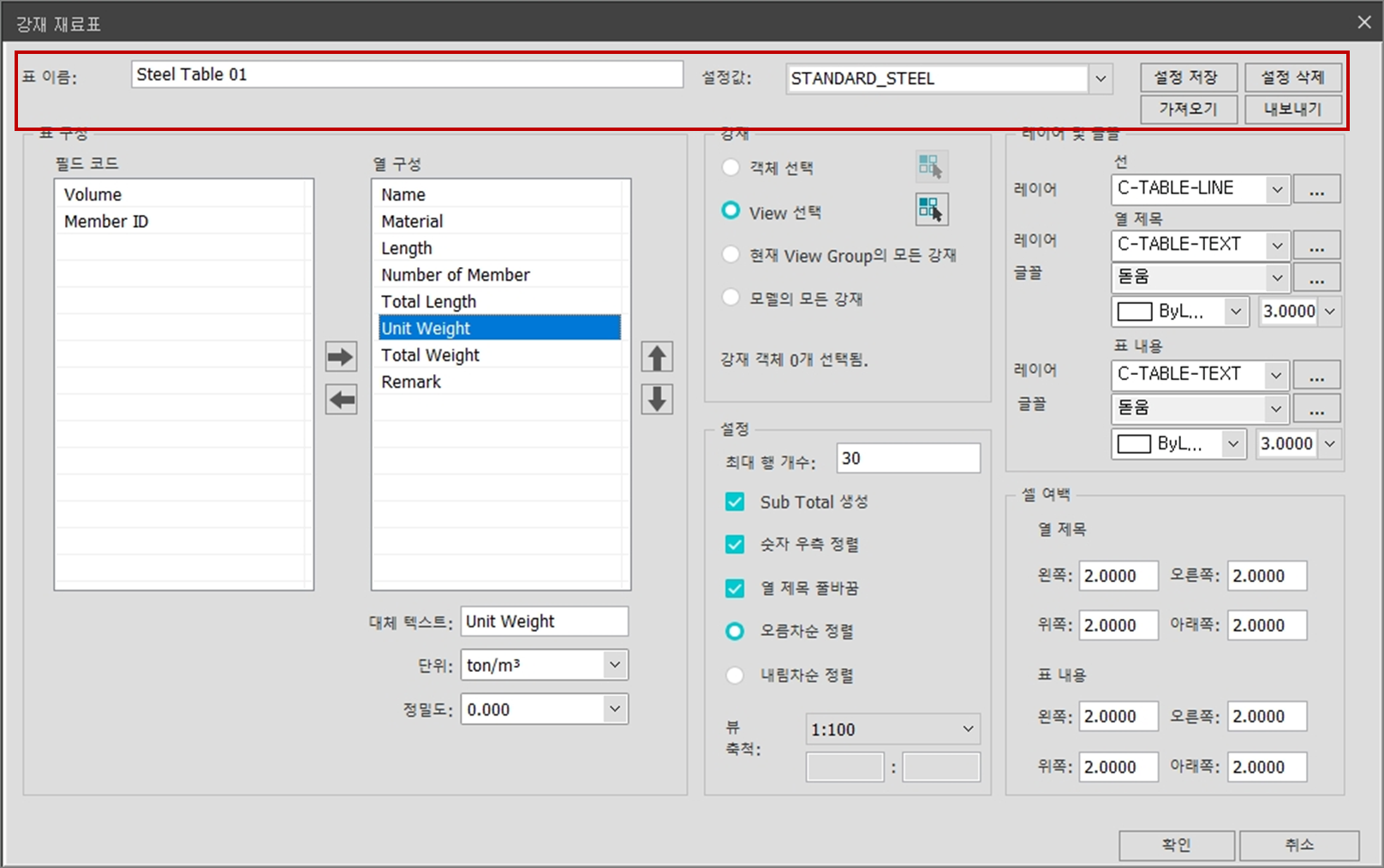

강재 재료표

표 이름 (Table name) : 강재 재료표 스타일 파일 명칭을 표시합니다.

설정 값 (Style) : 저장된 강재 재료표의 스타일 선택할 수 있습니다.

설정 저장 (Style save) : 설정 저장시 설정 값 목록에 강재 재료표 스타일이 저장 됩니다.

설정 삭제 (Style delete) : 설정 삭제시 설정 값 목록에 강재 재료표 스타일이 삭제 됩니다.

가져오기 (Import) : 저장해둔 Style 파일을 불러옵니다. 확장자는 (*.std) 입니다.

내보내기 (Export) : 이름에 선택되어 있는 현재 Style을 (*.std) 파일로 내보냅니다.

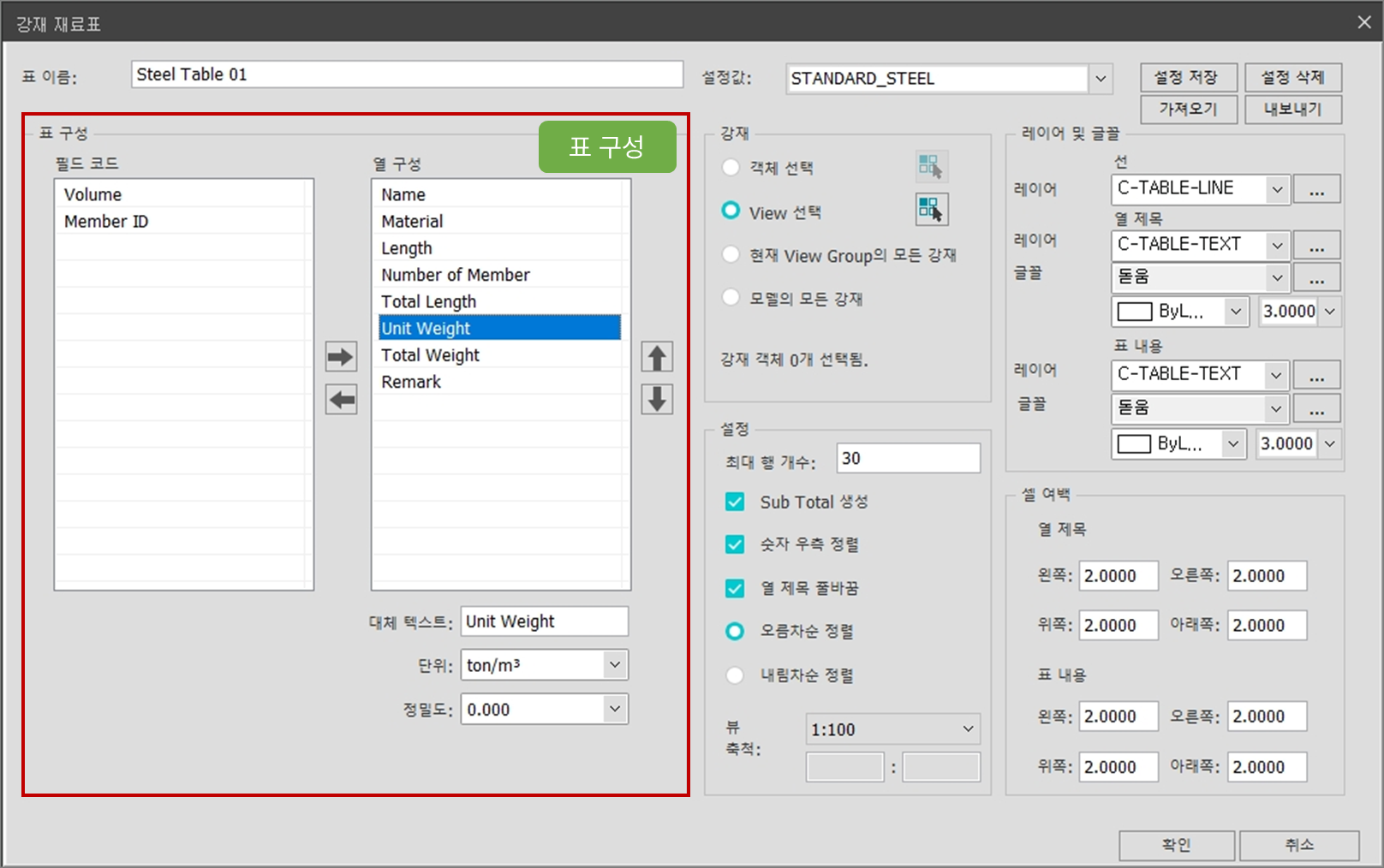

표 구성 설정

필드 코드 (Field code)
: 테이블로 구성될 정보 항목입니다.
테이블에 구성하고자 하는 정보를 좌측 리스트에서 선택하여 우측 열 구성 항목으로 옮기면 강재 재료표에 반영됩니다.

열 구성 (Column)
: 강재 재료표로 표시될 열 순서를 지정합니다.

대체 텍스트 (Alternate)
: 열 구성의 제목은 필드 코드의 이름을 기본값으로 적용합니다.
필드명이 아닌 다른 이름의 문자를 사용하고자 할 경우 해당 필드를 열 구성 목록에서 선택 후 대체 텍스트 창에 입력하면 적용됩니다.

단위 (Unit)
: 필드 항목에 단위를 갖는 정보 값의 경우, 표시될 단위를 설정할 수 있습니다.
이 단위 설정은 CIM에서 설정된 단위와는 무관하며 선택된 단위계 값으로 정보를 표시합니다.

정밀도 (Precision) : 필드 값의 정밀도를 설정합니다.

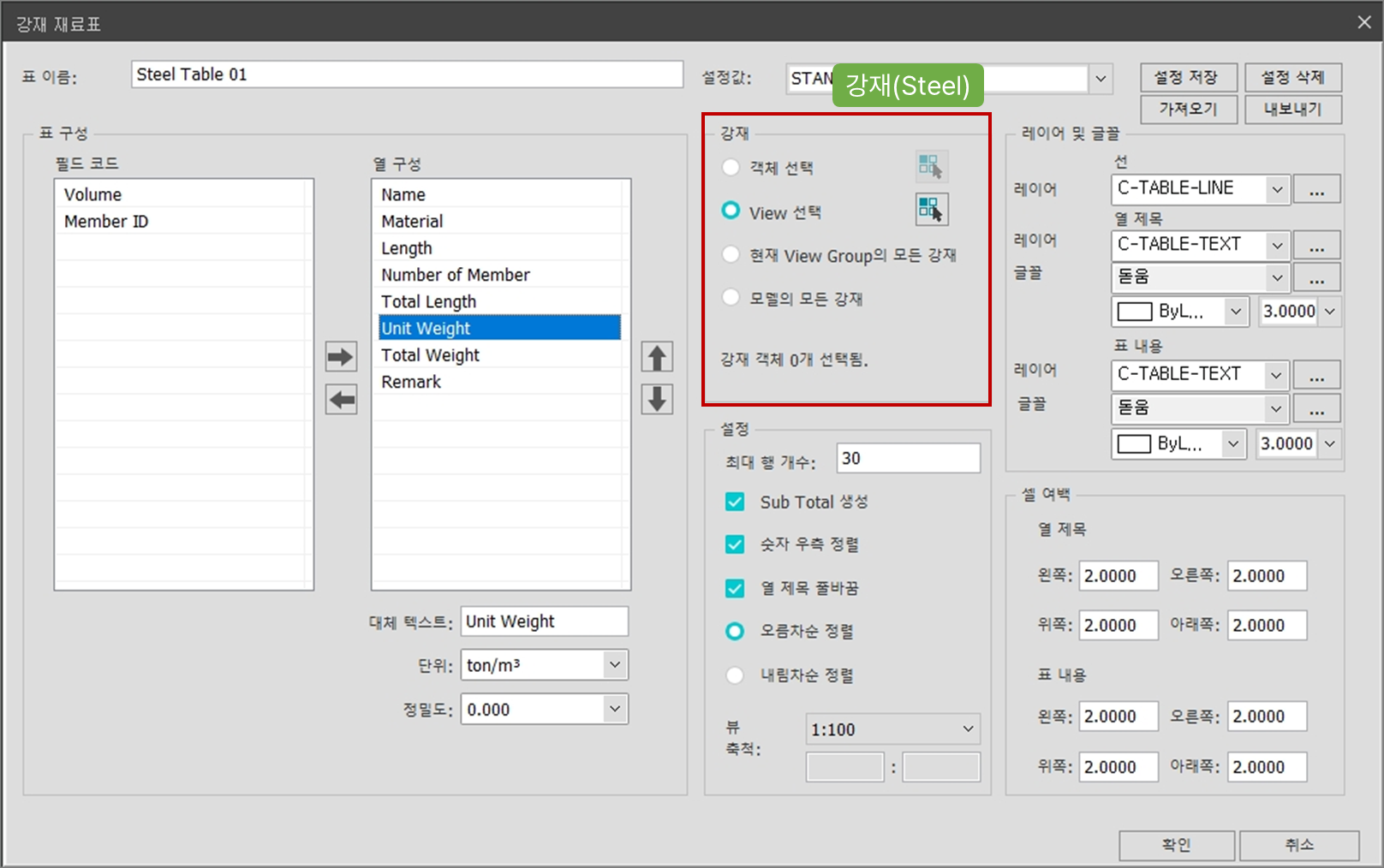

강재(Steel) 설정

재료표를 작성할 강재 객체를 선택하는 기능입니다.

객체 선택 (Select Object)
: 선택한 강재 객체만 재료표로 생성합니다.

View 선택 (Select View)
: 선택한 View에 있는 강재 객체만 재료표로 생성합니다.

현재 View Group의 모든 강재 (All Steel Member in view)
: 현재 작업 공간상(Tap기준) 모든 강재 객체를 재료표로 생성합니다. .

모델의 모든 강재 (All Steel Member in model)
: 연동된 CIM 모델에 있는 모든 강재 객체를 재료표로 생성합니다.

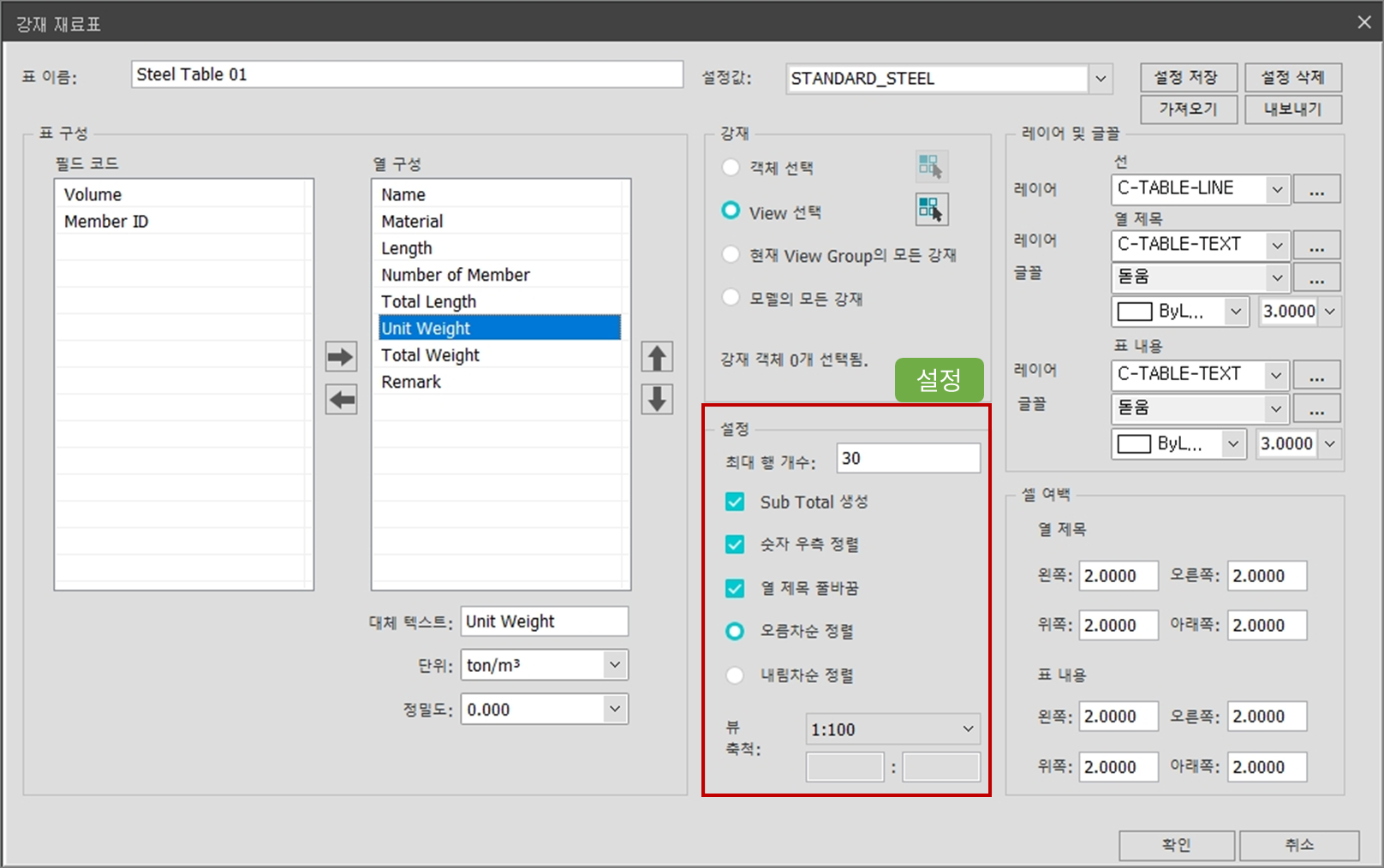

옵션 설정

강재 재료표에 각종 옵션 값을 설정합니다.

최대 행 개수 (Maximum row number)
: 재료표의 최대 행개수를 설정합니다.
여기에서 설정한 개수 값보다 Data가 많을 경우에는 Table을 분리하여 생성합니다.

Sub Total 생성 (Make Sub Total) : 소계 행을 작성합니다.

숫자 우측 정렬 (Right justifies the number)
: 숫자로 된 내용을 Cell 안에 우측 정렬로 표기합니다.

열 제목 줄바꿈 (Wrap column title) : 열 제목에 문자가 길 경우 줄 바꿈을 합니다.

오름차순 정렬 (Ascending sort) : 정렬을 오름차순으로 합니다.

내림차순 정렬 (Descending sort) : 정렬을 내림차순으로 합니다.

뷰 축척 (View Scale) : 재료표의 축척을 설정합니다.

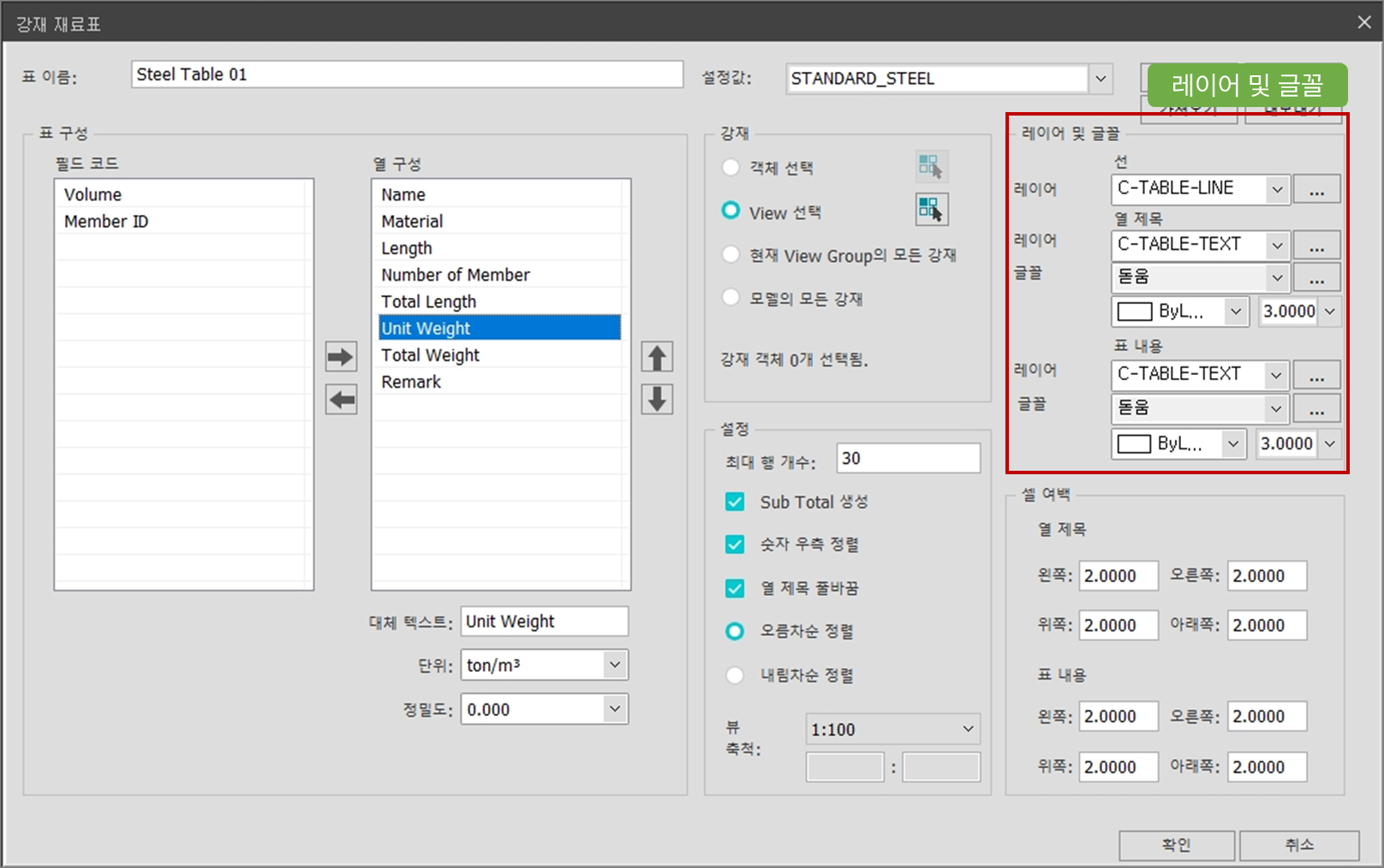

레이어 및 글꼴 설정

문자의 글꼴과 크기 및 색상을 설정합니다. 문자의 크기는 뷰 축척 1:1 기준으로 작성됩니다.

열 제목 (Column) : 재료표 열 제목의 문자 크기와 글꼴, 색상을 설정합니다.

표 내용 (Table) : 표 내용의 문자 크기와 글꼴, 색상을 설정합니다.

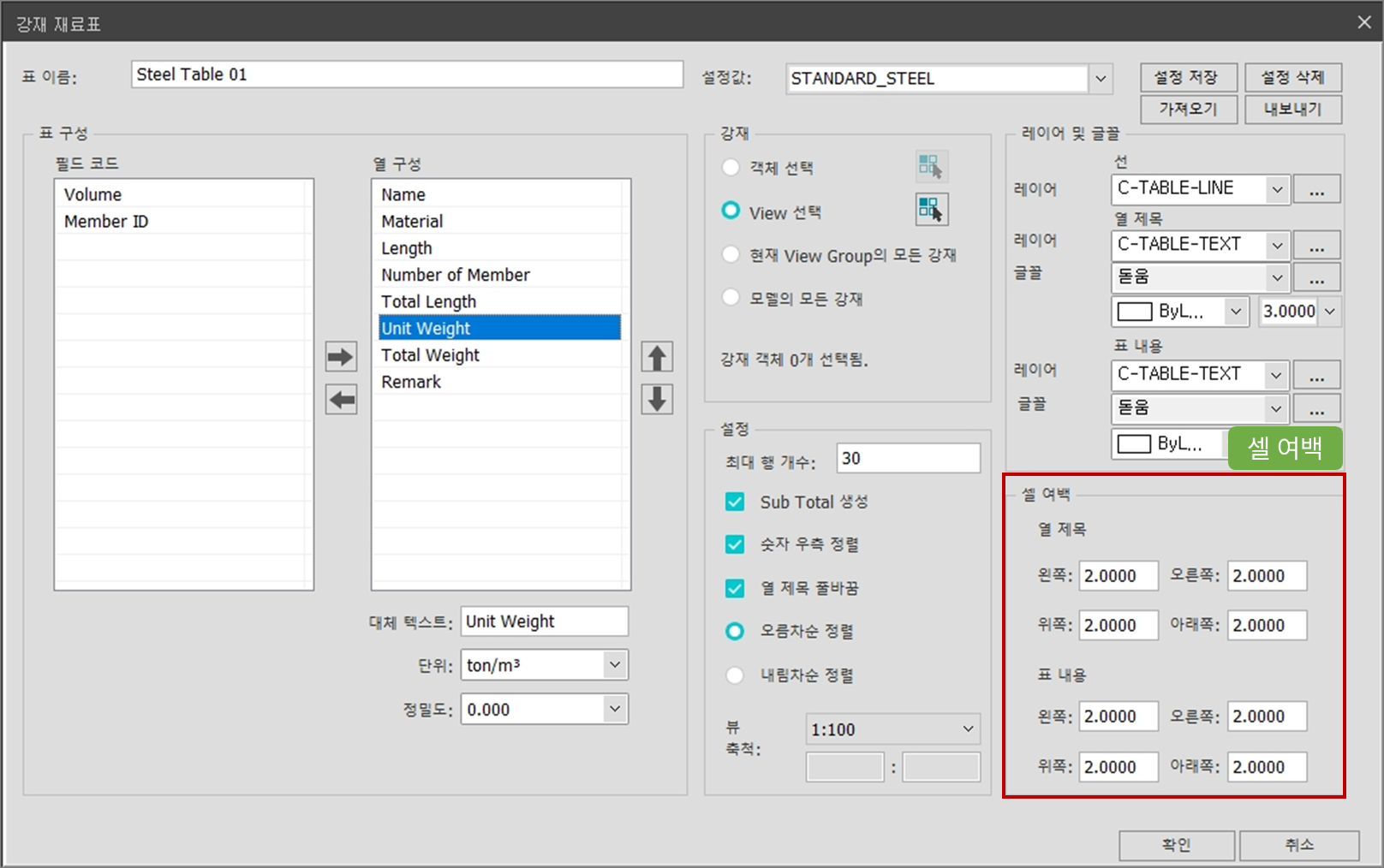

셀 여백 설정

재료표의 셀 여백을 설정합니다.

열 제목 (Column) : 재료표의 열 제목 셀의 여백을 설정합니다.

표 내용 (Table) : 재료표의 표 내용 셀의 여백을 설정합니다.
