개요
CIM View Mode에 생성된 단면에 대해 소거(Purge)해 주는 기능입니다.
뷰 소거(Purge)란, 단면 View에 포함된 객체 정보 중 화면으로 표시되어 있는 않은 정보를 정리해 줌으로서 효율적으로 단면을 관리할 수 있습니다.
뷰 소거가 된 단면 View의 정보를 재생성 하기 위해서는 전체 뷰 업데이트 또는 선택 뷰 업데이트 기능을 통해 정보를 갱신할 수 있습니다.
실행
[CIM View Mode]

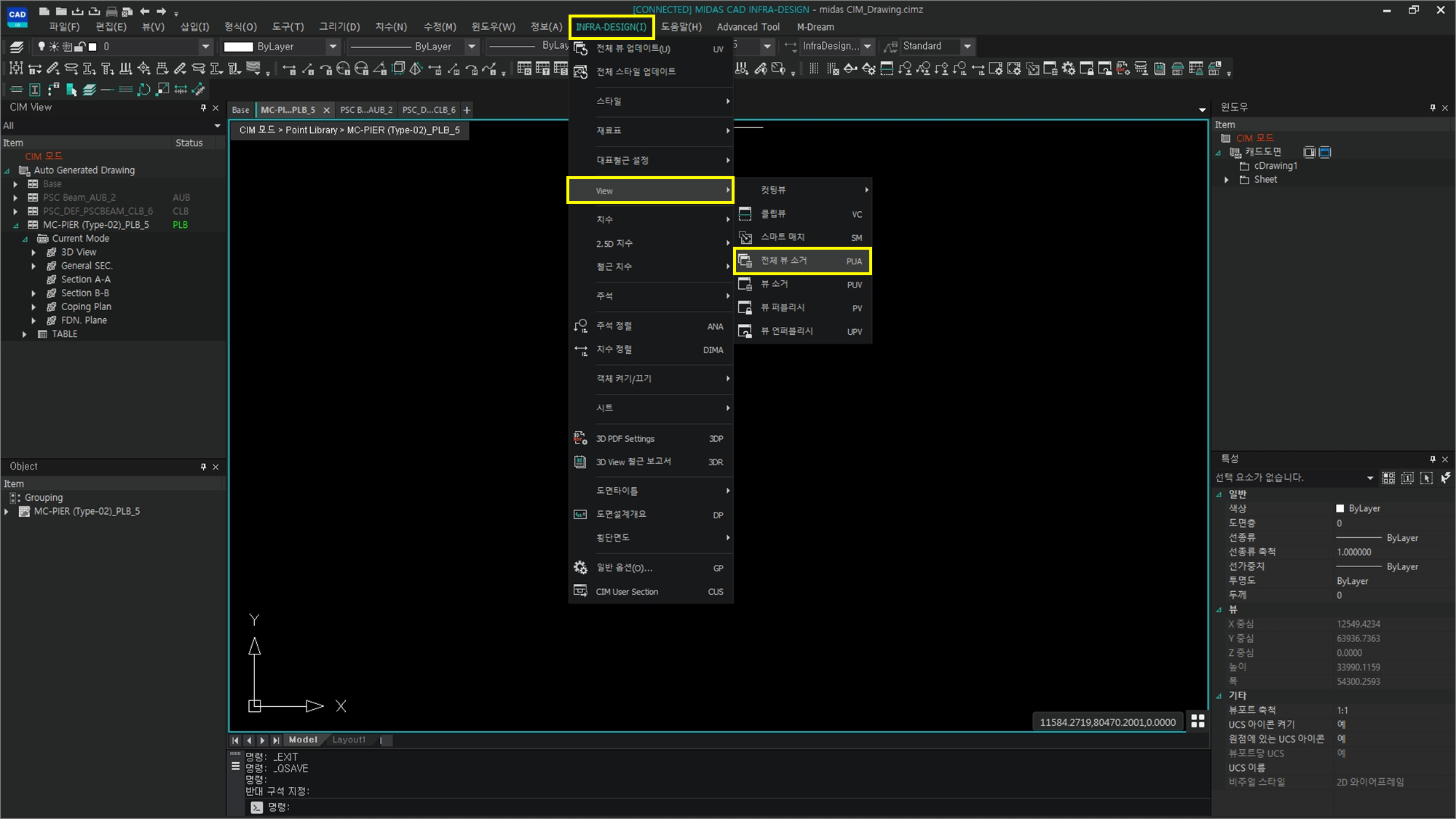

Ribbon Menu > [INFRA-DESIGN] Tab > View > 전체 뷰 소거 [PUA]
설명
전체 뷰 소거 사용 방법
전체 뷰 소거 [PUA] 명령어를 통해 실행하거나 INFRA-DESIGN 메뉴 탭, View 하위의 전체 뷰 소거 기능을 실행 할 수 있습니다.

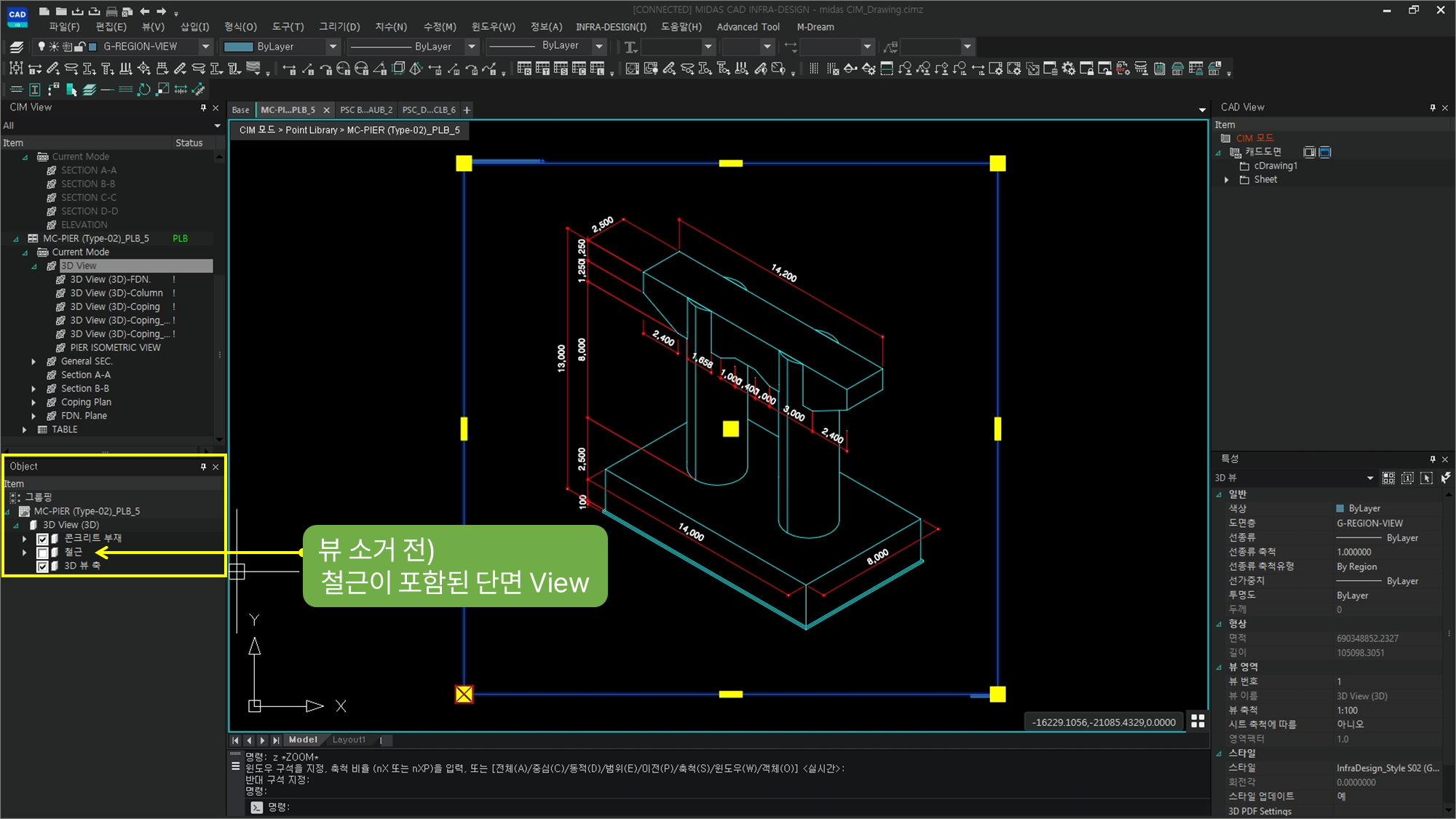

전체 뷰 소거 전
단면 뷰를 선택시 좌측 하단의 Object 트리에서 객체 정보를 확인 할 수 있습니다.

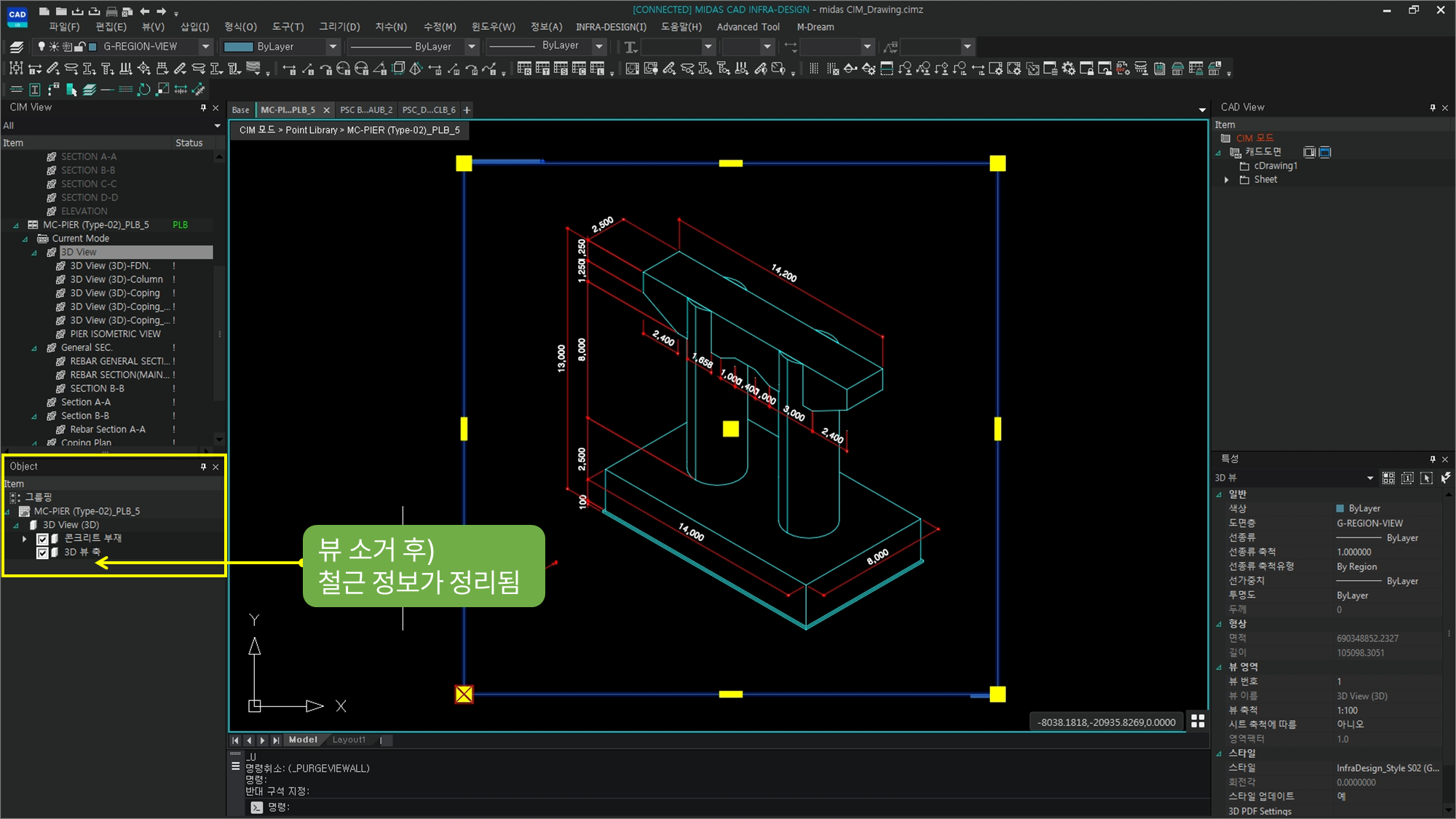

전체 뷰 소거 기능 실행
전체 뷰 소거가 실행된 단면 뷰를 선택하면, 좌측 하단의 Object 트리에서 화면에서 나타나는 정보 외에는 정리가 됩니다.
예시 이미지에서는 화면에 나타나지 않았던 철근 정보가 정리 되었습니다.
