개요
단면 View에 설정된 사항(스타일 및 치수 설정)을 다른 단면 View에도 동일하게 적용합니다.
이 기능은 단면 View 간에 동일한 Member 정보를 참조하고 있을 때 올바르게 동작되며, 서로 다른 부재에 적용할 경우 Member 정보 차이에 따라 올바르게 적용되지 않을 수 있습니다. )
실행
[CIM View Mode]

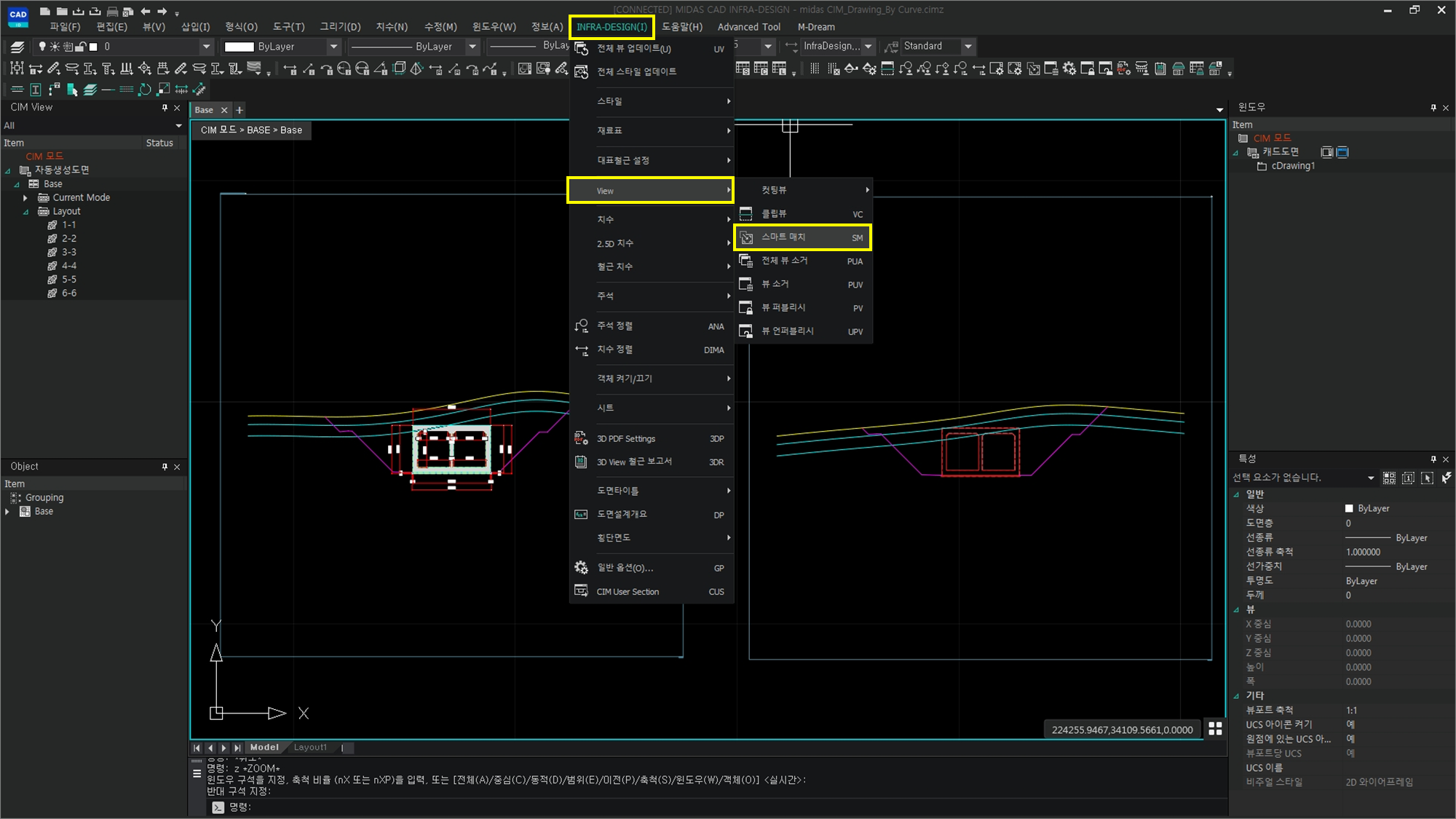

Ribbon Menu > [INFRA-DESIGN] Tab > View > 스마트 매치 [SM]
설명
스마트 매치 사용 방법
SMARTMATCH (SM) 명령어를 통해 실행하거나 INFRA-DESIGN 메뉴 탭의 View의 스마트 매치 기능을 실행 할 수 있습니다.

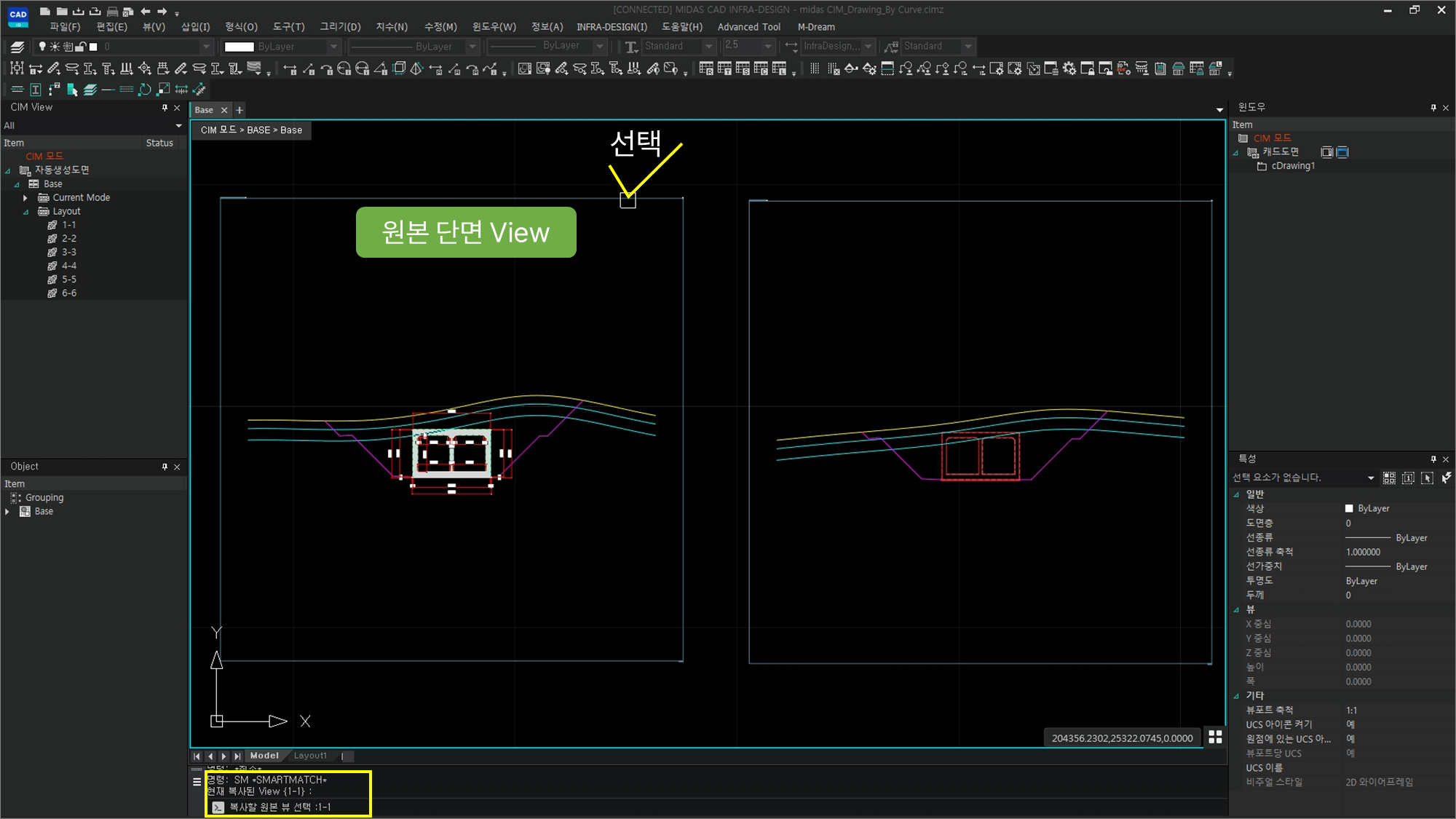

Step.1
[Command]
복사할 원본 뷰 선택 :
복사할 원본 단면의 View Box를 선택합니다.

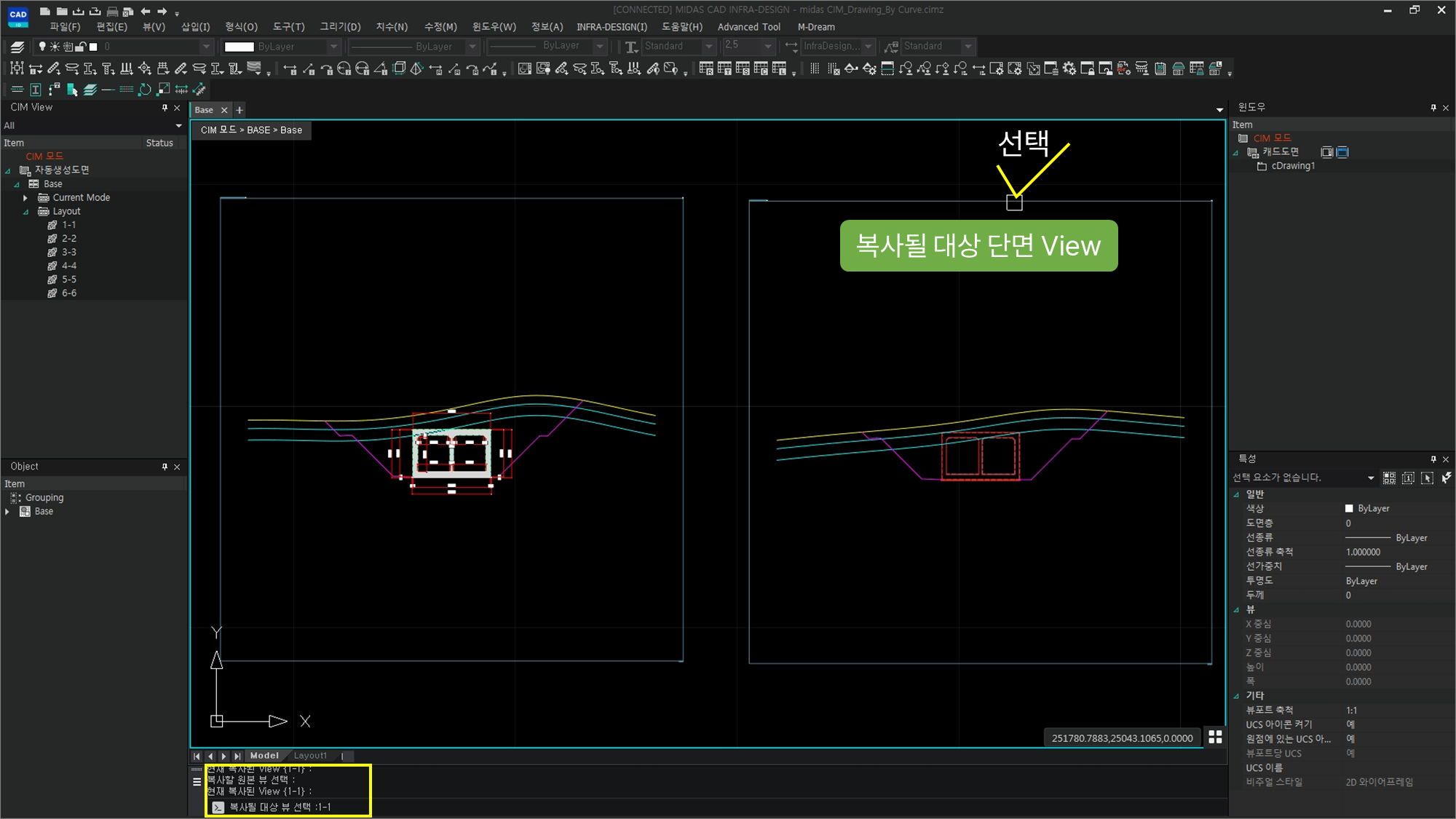

Step.2
[Command]
복사될 대상 뷰 선택 :
복사될 대상의 단면 View Box를 선택합니다.

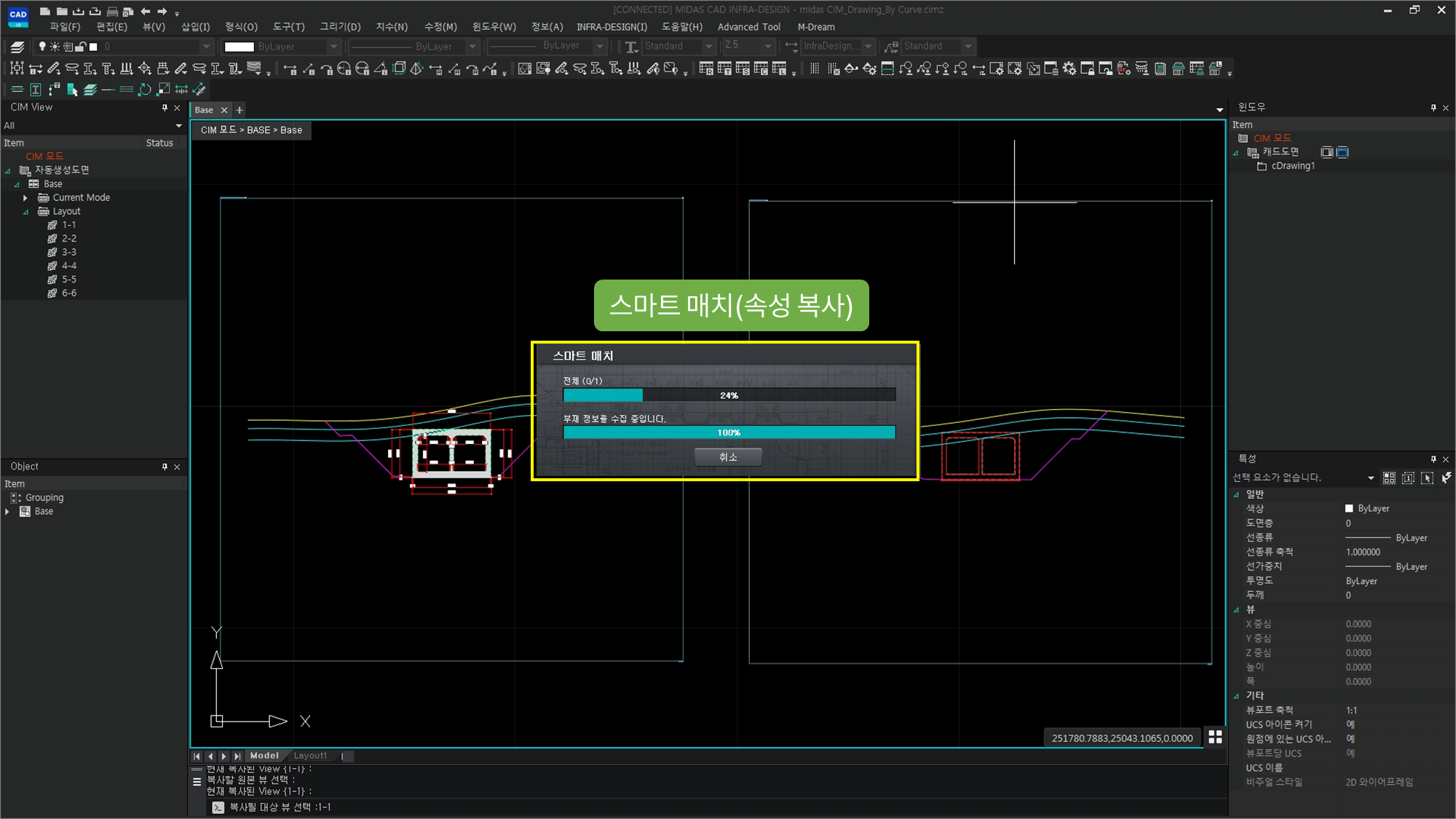

Step.3
[Command]
스마트 매치(속성 복사)

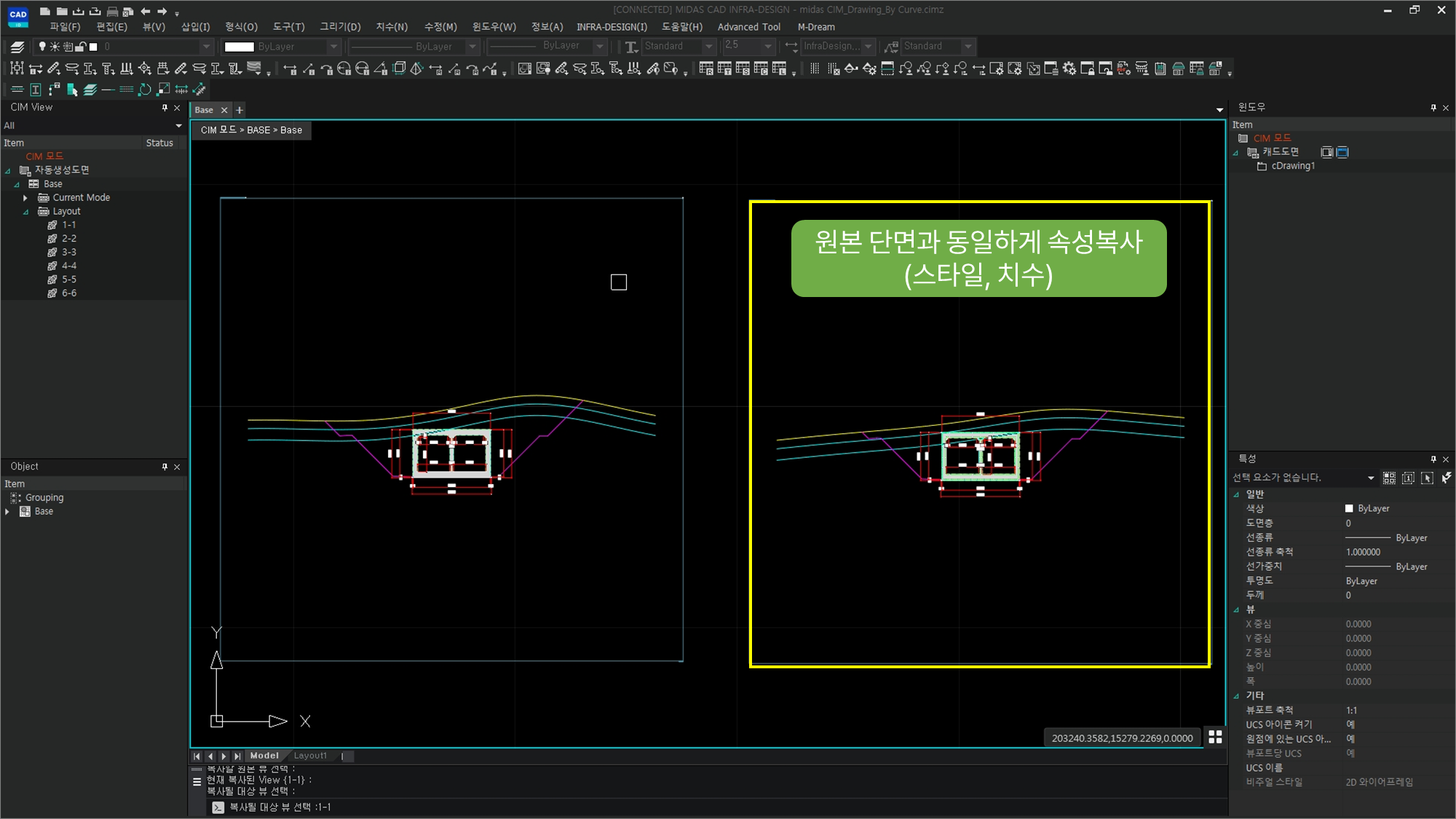

Step.4
[Command]
원본 단면과 동일하게 속성 복사가 됩니다.
여러 단면이 있는 경우, 기능이 종료되지 않은 동안에는 동일한 설정 과정을 다른 단면 View에도 적용할 수 있습니다.

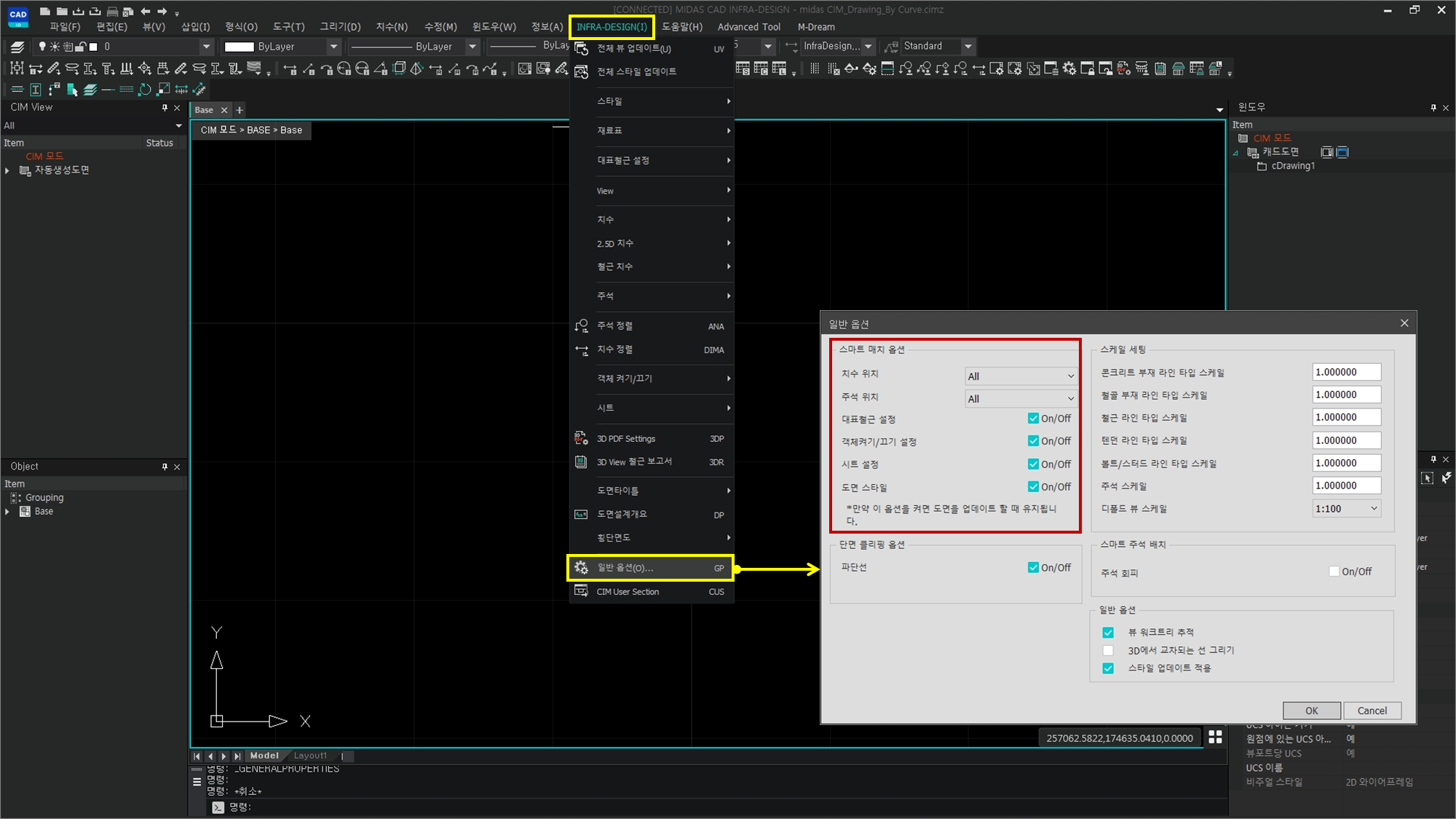

[일반 옵션]
스마트 매치 적용을 위한 상세 옵션 설정은 일반 옵션 기능에서 선택 적용이 가능합니다.
치수 위치 Dimension Location
: All Type으로 설정하게 되면 한번 생성된 모든 치수 위치를 업데이트 시에도 유지합니다.
User Defined Only로 설정하면 치수가 자동 생성된 후에 사용자가 치수의 위치를 옮기더라도 옮겨진 치수의 위치만
업데이트시 유지하고 그 외의 치수는 위치를 다시 계산합니다.
주석 위치 Annotation Location
: All Type으로로 설정하게 되면 한번 생성된 모든 주석의 위치를 업데이트 시에도 유지합니다.
User Defined Only로 설정하면 주석이 자동 생성된 뒤 사용자가 주석의 위치를 옮기더라도 옮겨진 주석의 위치만
업데이트시 유지하고 그 외의 주석은 위치를 다시 계산합니다.
대표철근 설정 (Rebar Group Setting)
: 대표철근 설정 값을 업데이트시에도 유지할 경우 선택 적용합니다.
객체 켜기 및 끄기 설정 (Object Hide Setting)
: 객체별 Show / Hide 설정 값을 업데이트시에도 유지할 경우 선택 적용합니다.
시트 설정 (Sheet Layout)
: Sheet내의 View 배치를 업데이트시에도 유지할 경우 선택 적용합니다.
도면 스타일 (Drawing Style)
: 도면 Style 설정 값을 업데이트시에도 유지할 경우 선택 적용합니다.
