개요
CIM으로 부터 생성된 단면 부재에 대해 생략선을 이용하여 일부 구간을 클립핑하여 단면을 재 생성하는 기능입니다. (부재 자르기)
실행
[CIM View Mode]
Ribbon Menu > [INFRA-DESIGN] Tab > View > 클립뷰 [VC]
설명
클립뷰 사용 방법

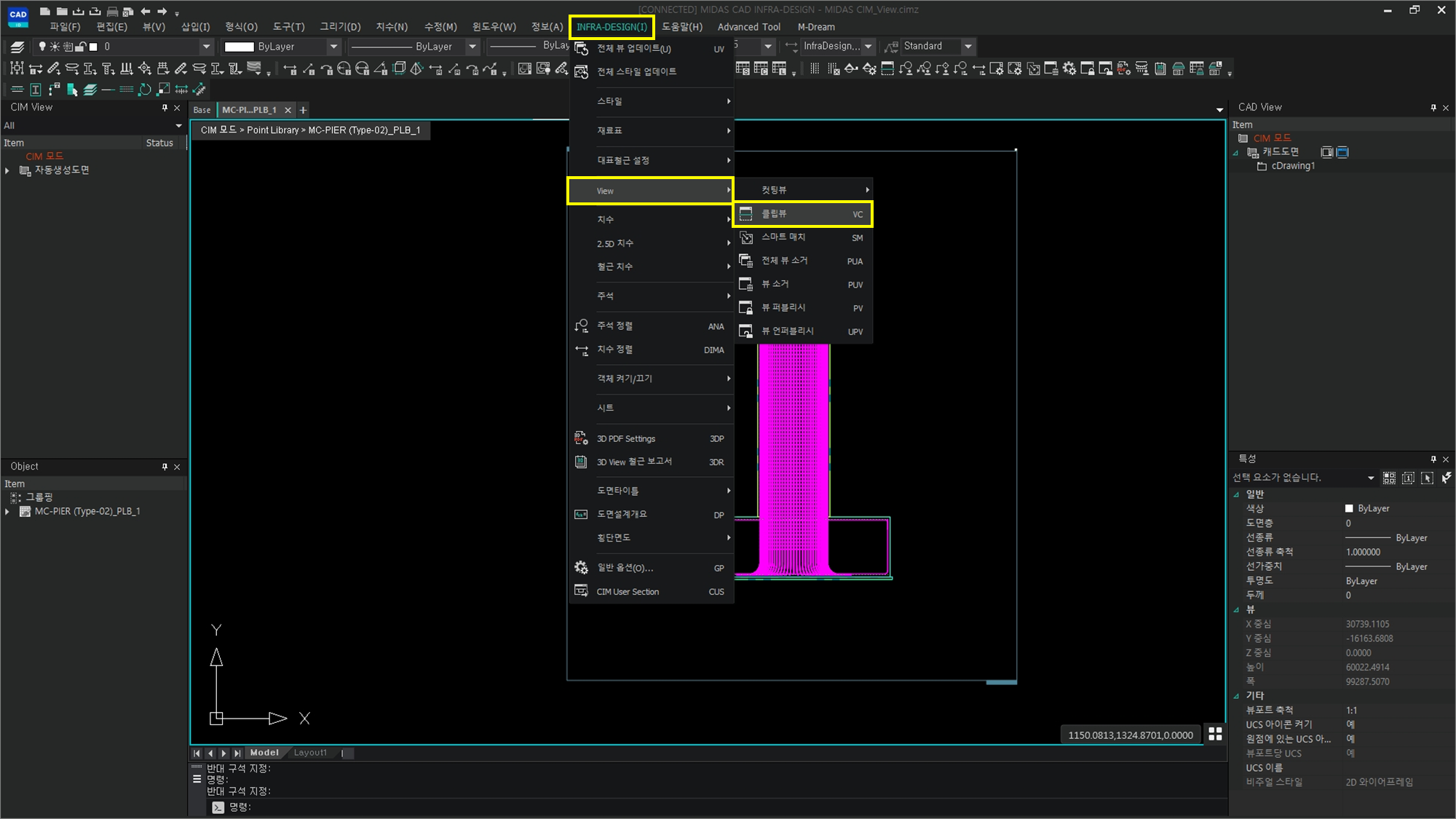

클립뷰(VC) 명령어를 통해 실행하거나 INFRA-DESIGN 메뉴 탭의 View의 클립뷰 기능을 실행 할 수 있습니다.
Step.1
[Command]
클립 뷰 옵셋 거리 [미리보기 옵셋 거리 지정(P) <1000> : 1000
: 부재를 잘라서 표현할 옵셋 거리를 지정합니다.
미리보기 옵셋 거리 지정(P) : P
: 미리보기로 나타낼 부재 절단선 간의 옵셋 거리를 지정할 수 있습니다.
클립 뷰 옵셋 거리와 동일한 값을 입력하면 부재 길이는 고정이 된 상태로 부재만 자른 상태로 표현이 가능합니다.

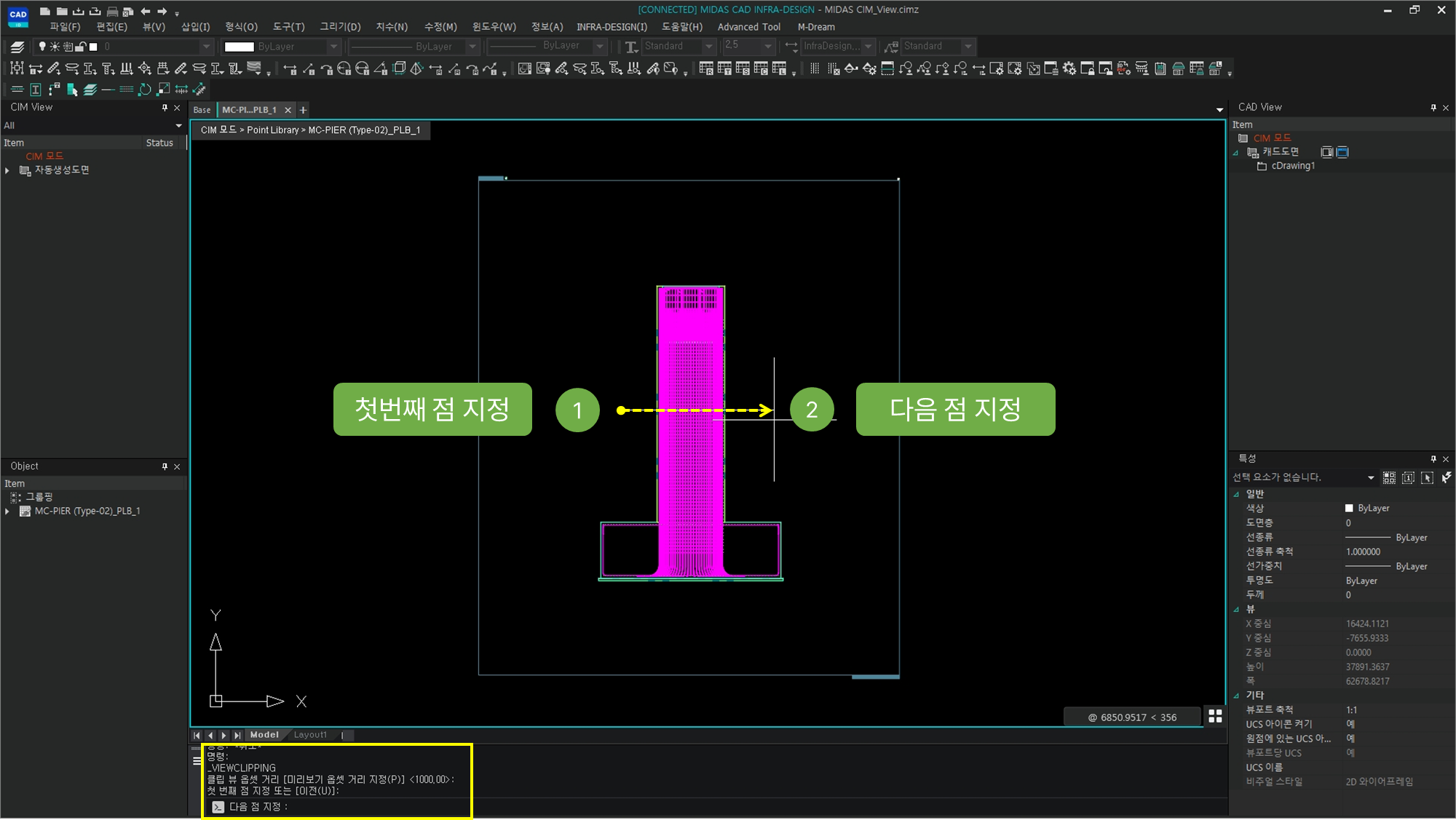

첫 번째 점 지정 또는 [이전(U)] :
: 첫 번째 부재 절단선의 위치가 되는 점을 지정합니다.
다음 점 지정
: 부재가 절단될 다음 위치의 점을 지정합니다.
Step.2
[Command]

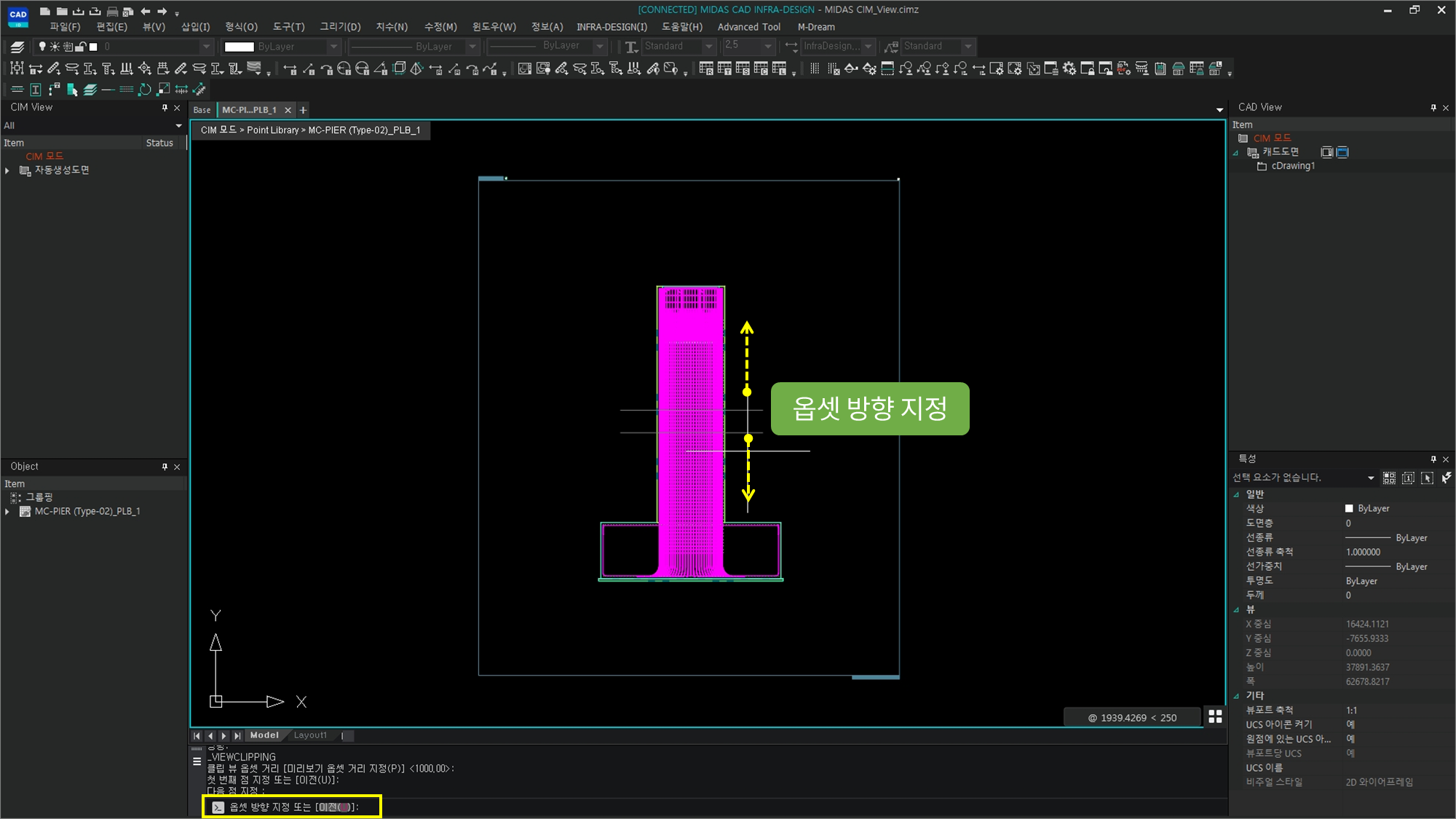

옵셋 방향 지정 또는 [이전(U)] :
: 절단선의 방향을 마우스로 지정할 수 있습니다.
Step.3
[Command]

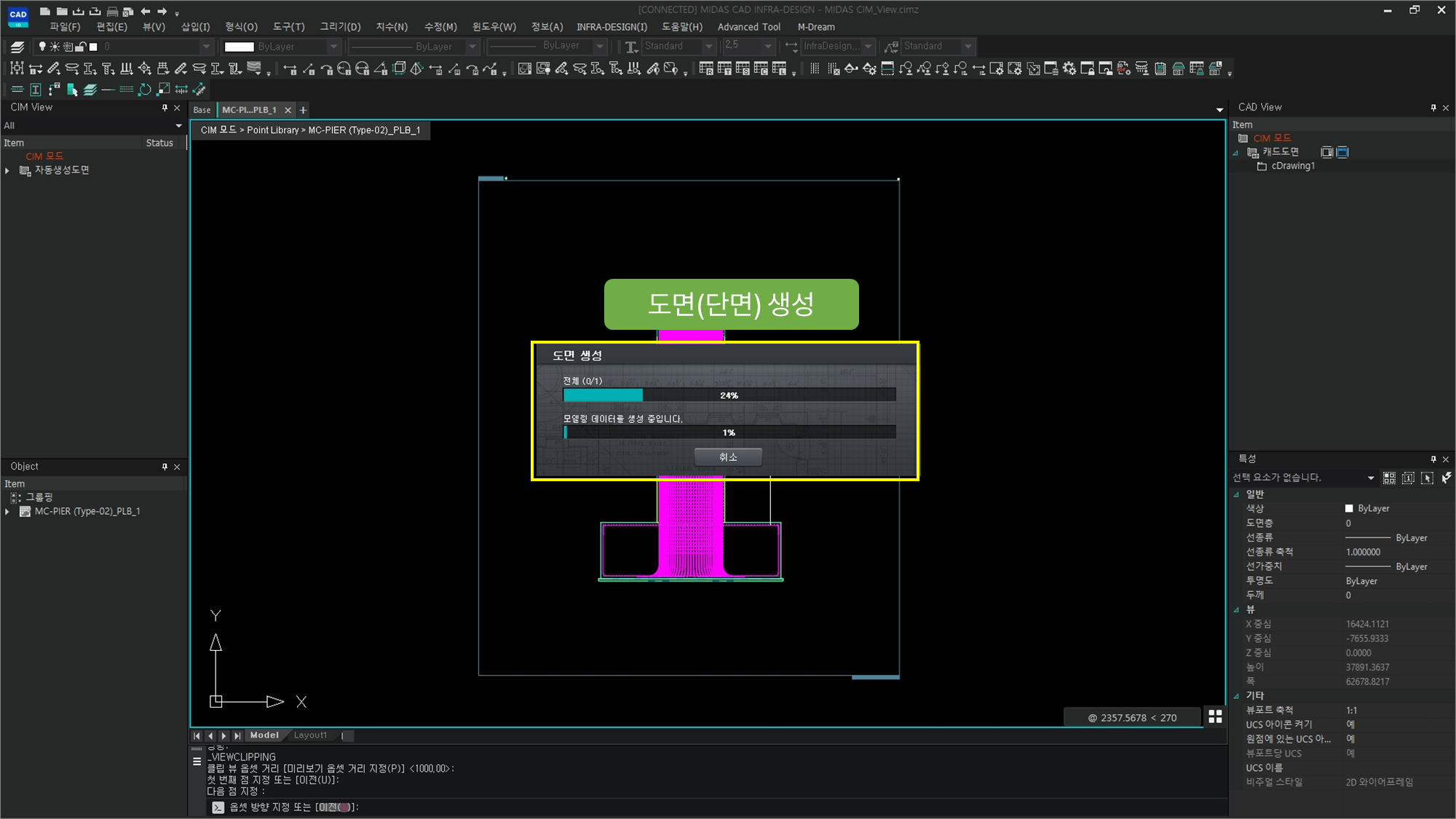

도면(단면) 생성
Step.4
[Command]

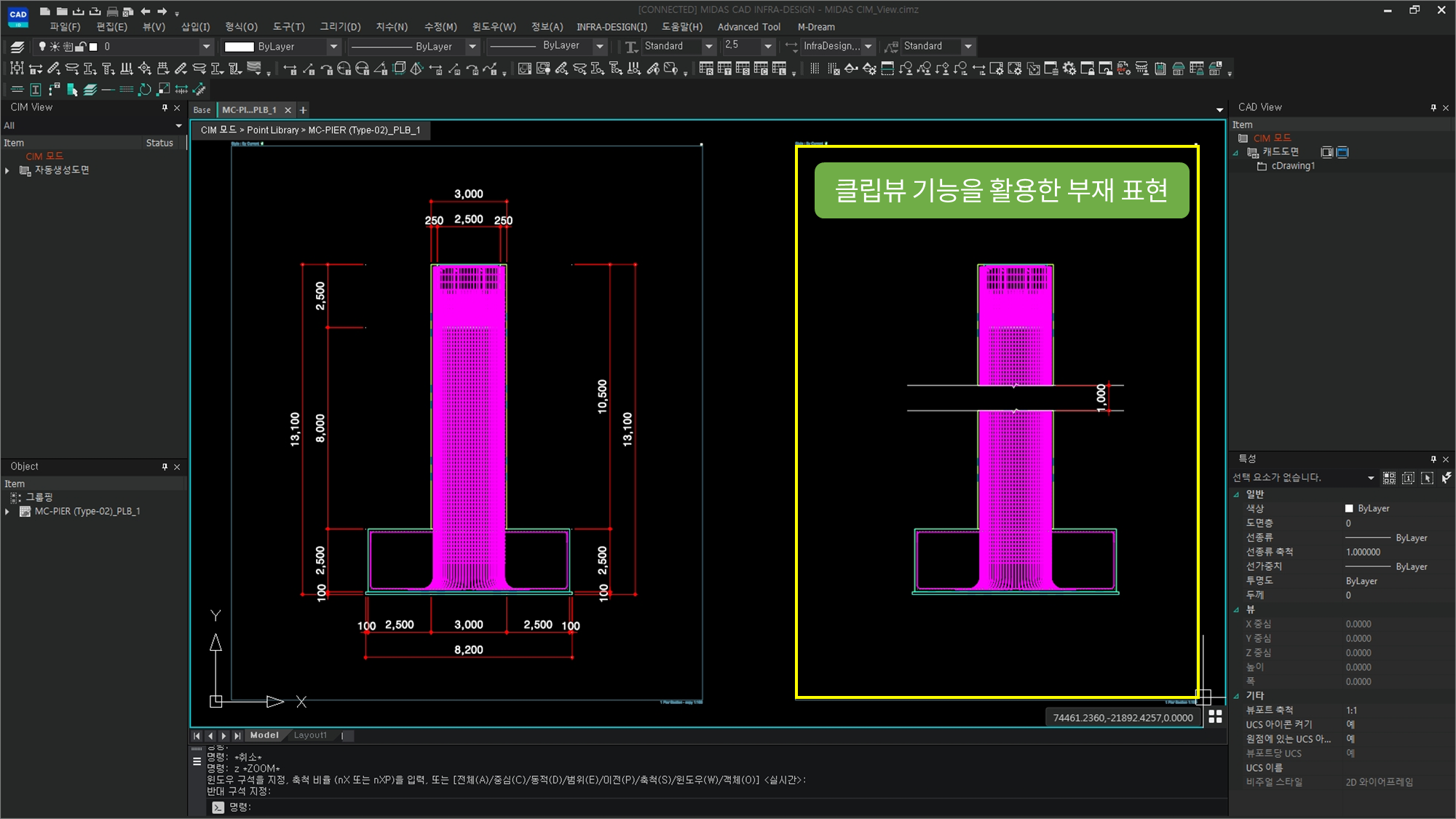

클립뷰 기능을 활용한 부재 표현 완료
Step.5
Note

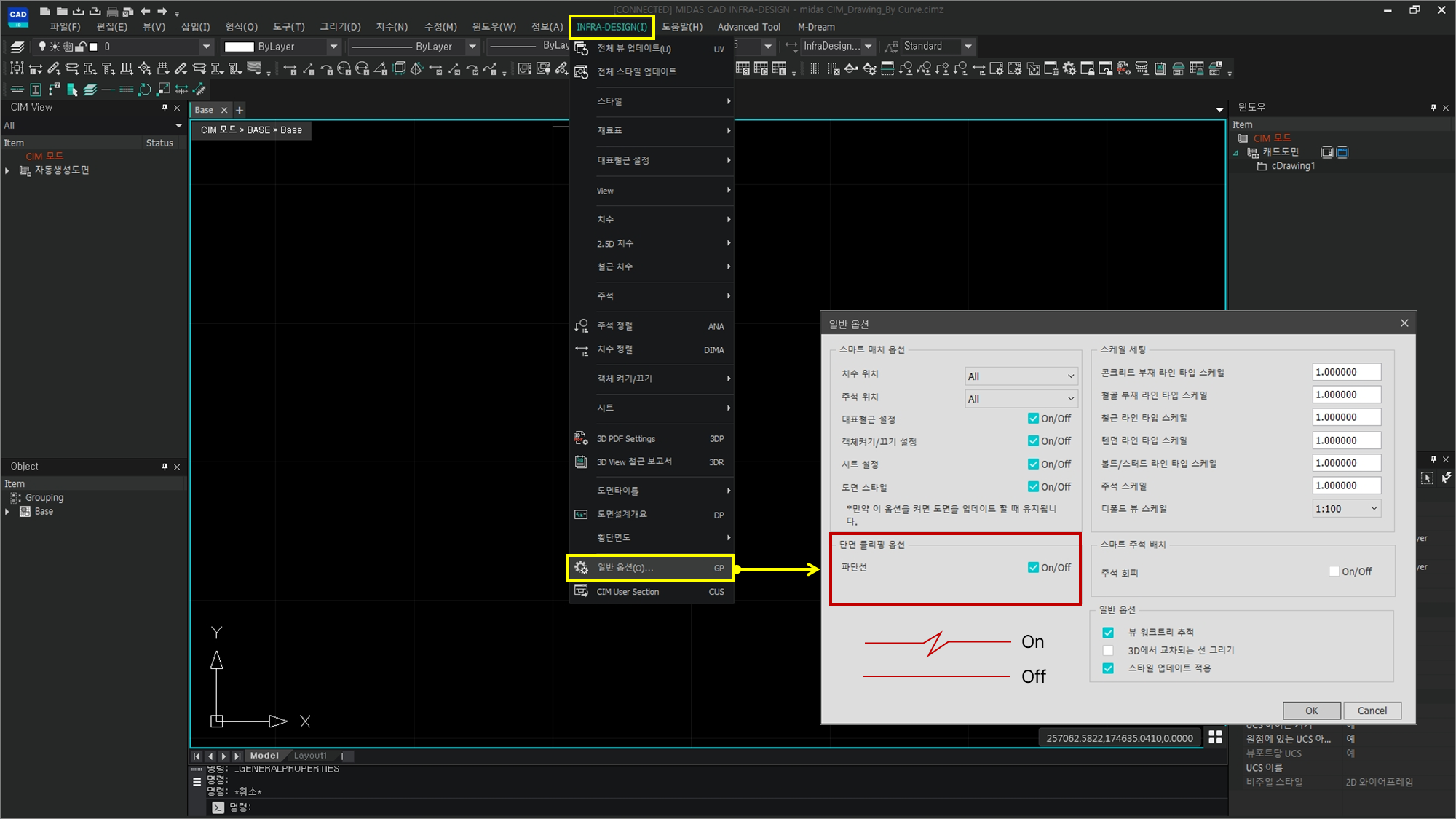

단면의 파단선 효과 설정은 일반 옵션의 단면 클립핑 옵션에서 선택 적용이 가능합니다.
ON : 파단선 효과 적용
Off : 파단선 효과 미적용 (일자선 표현)
