개요
컷팅뷰에 사용될 Section Mark와 Scale 등을 설정합니다.
실행
[CIM View Mode]

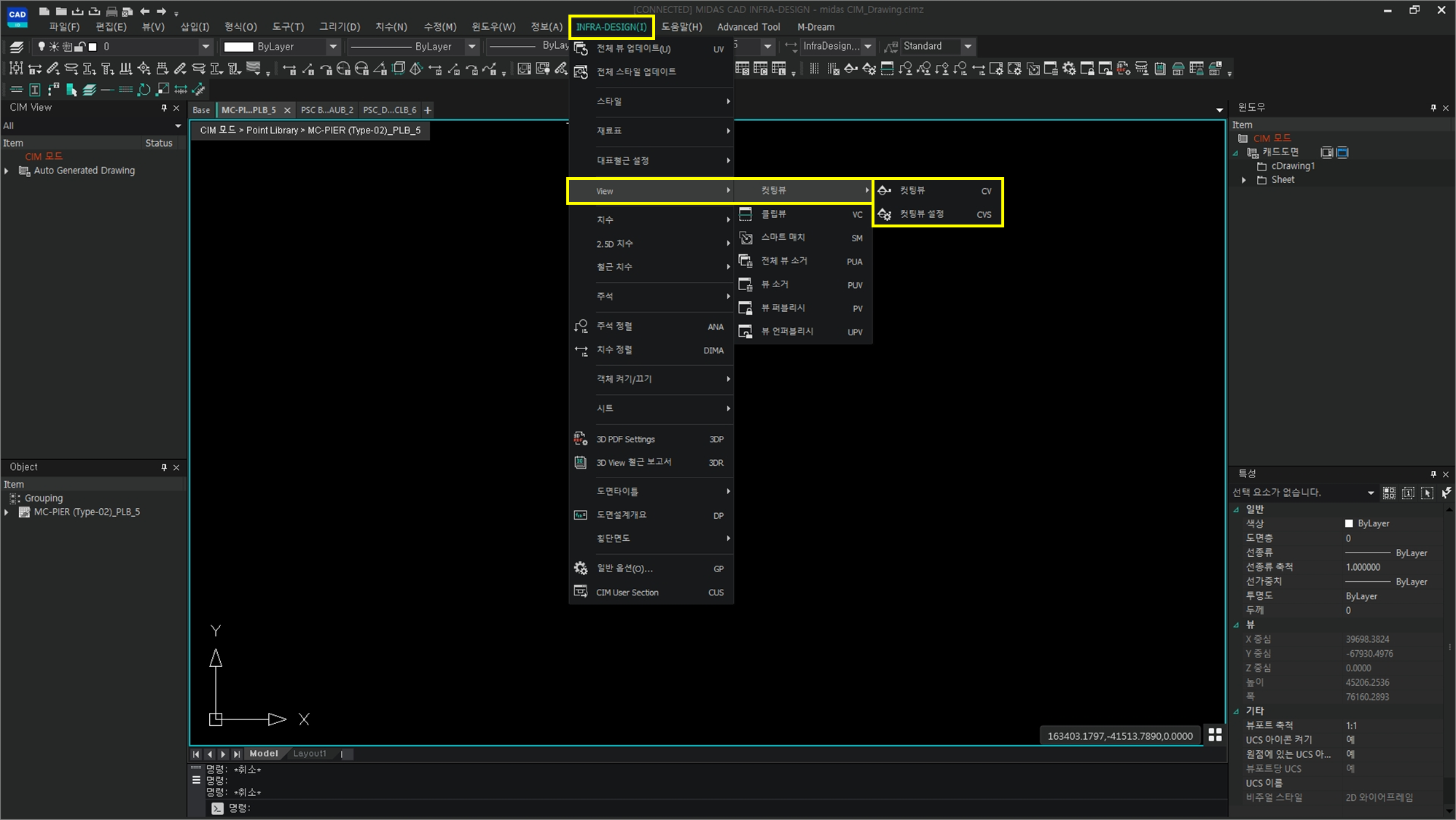

Ribbon Menu > [INFRA-DESIGN] Tab > View > 컷팅뷰 > 컷팅뷰 설정 [CVS]
설명
컷팅 뷰 설정 사용 방법
컷팅뷰 설정 (CVS) 명령어를 통해 실행하거나 INFRA-DESIGN 메뉴의 컷팅뷰의 컷팅뷰 설정을 통해서 실행 할 수 있습니다.

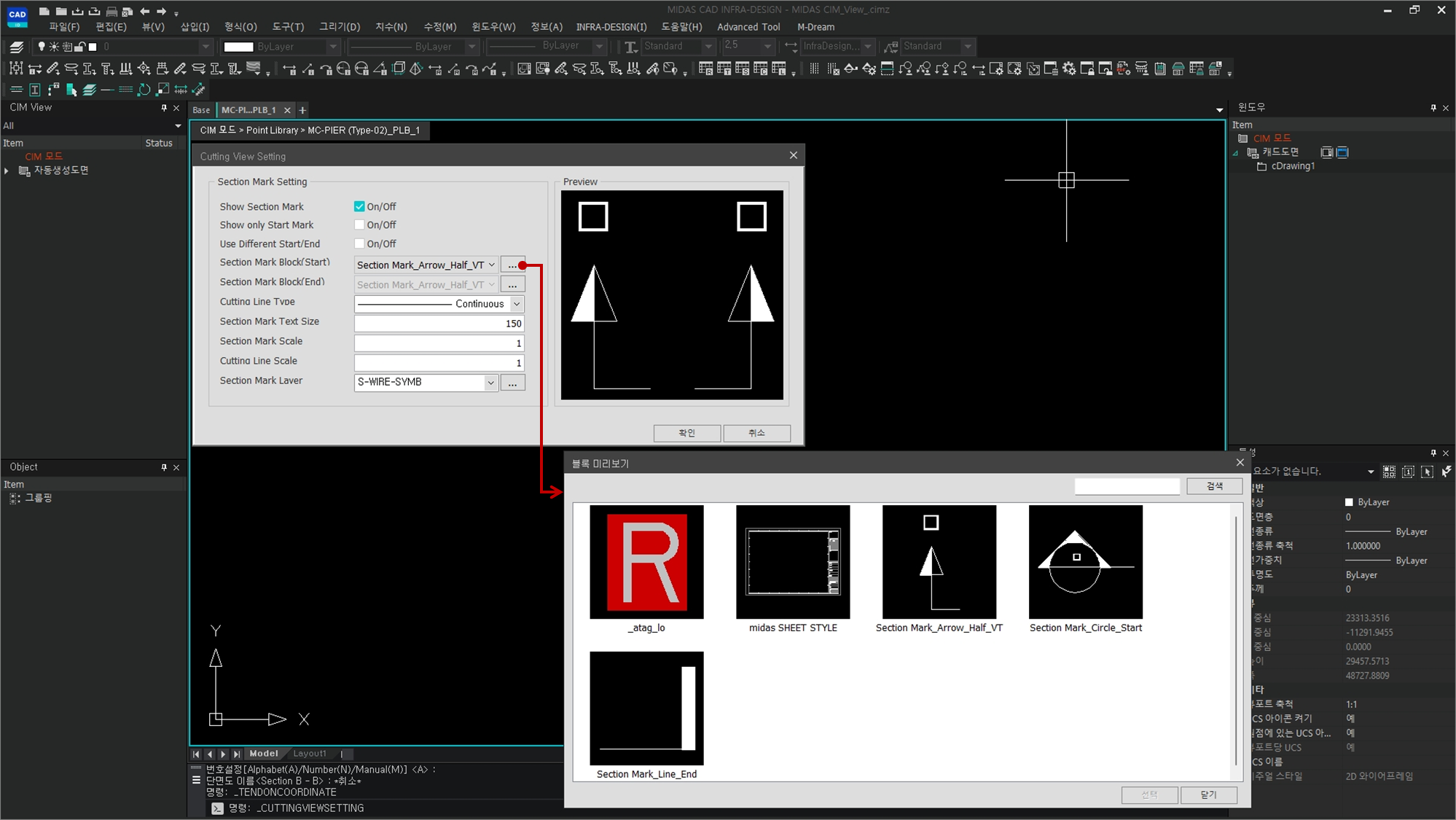

Section Mark Setting
Show Section Mark
: Cutting View를 생성할 때 Section Mark를 표시할지 여부를 선택합니다.
이 설정을 Off 하면 기존의 Section Mark도 Off 됩니다.
Show only Start Mark : Start Section Mark 하나만 표시합니다.
Use Different Start/End
: Start와 End에 각각 다른 Section Mark Block을 적용합니다.
이 설정을 Off하면 End Section Mark 선택 창은 비활성화 됩니다.
또한 Start의 Section Mark를 End에 Mirror 하여 표시합니다.
Section Mark Block(Start) : Start Section Mark Block을 선택합니다.
Section Mark Block(End) : End Section Mark Block을 선택합니다.
Cutting Line Type : Section Mark Block과 Block 사이에 Cutting Line의 종류를 선택합니다.
Section Mark Text Size : Section Mark의 Text 크기를 설정합니다.
Section Mark Scale : Section Mark의 기본 Scale을 설정합니다.
Cutting Line Scale : Cutting Line의 Scale을 설정합니다.
Section Mark Layer : Section Mark의 Layer를 설정합니다.
