개요
생성된 치수를 편집(결합 및 분할) 합니다.
실행
[CIM View Mode]
치수 결합 : Command > DimensionsCombine [DC]
치수 분할 : Command > DimensionsDivide [DD]
설명
치수 결합
분리되어 있는 치수를 결합 합니다.
[Command]
Command 창에서 DIMENSIONSCOMBINE (DC)를 입력합니다.
결합하고자 하는 치수를 동시에 선택 후 Enter 또는 Space Bar를 클릭합니다.
동일한 방법으로 연속 동작을 할 수 있습니다.
치수 분할
분할할 치수에 대하여 Member의 Vertex 선택으로 치수를 분할 합니다.
[Command]
Command 창에서 DIMENSIONS DIVIDE (DD)를 입력합니다.

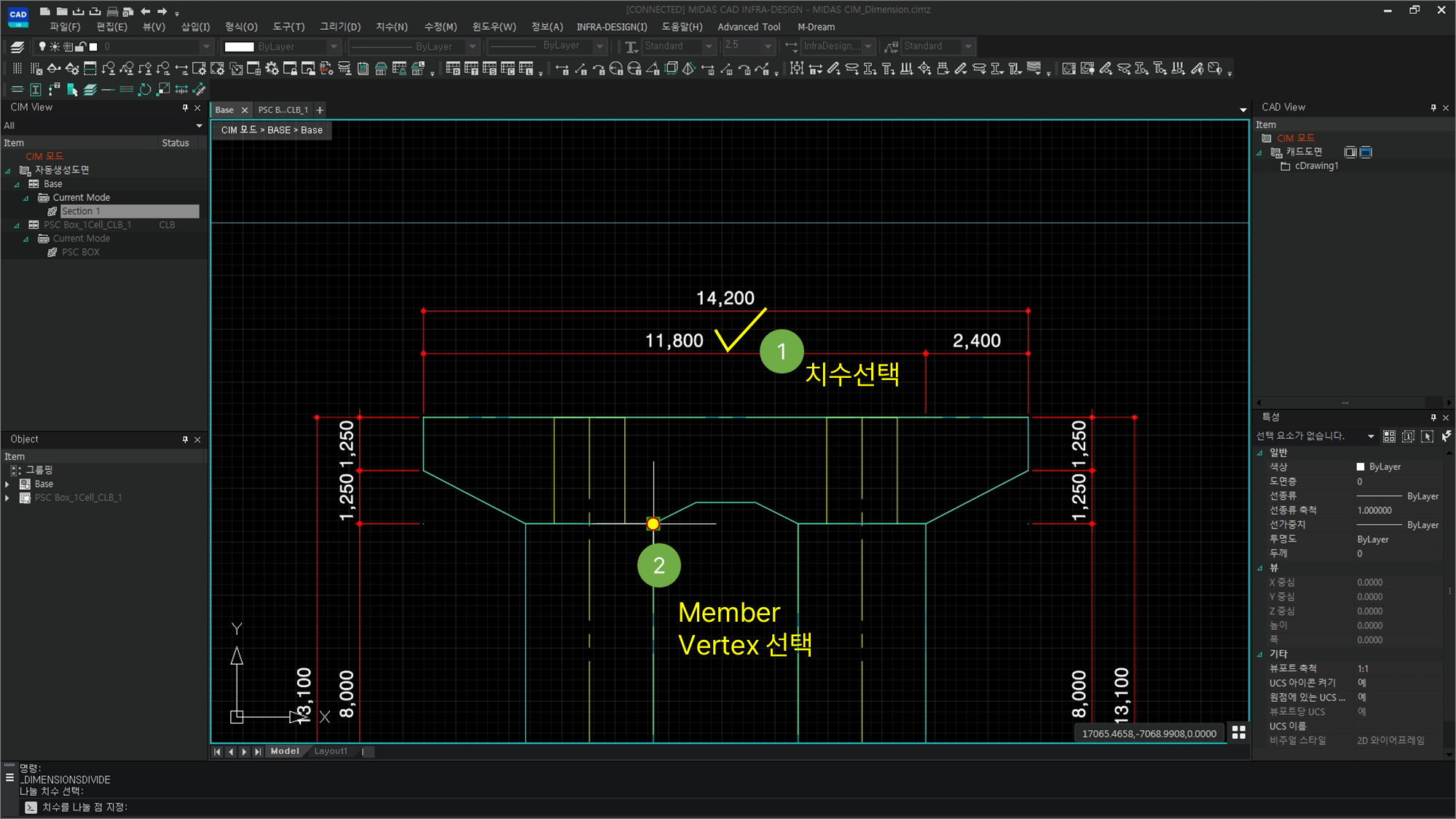

① 분할할 치수를 선택합니다.
② 분할할 위치 지점의 Member Vertex를 선택합니다. (치수 분할 완료)

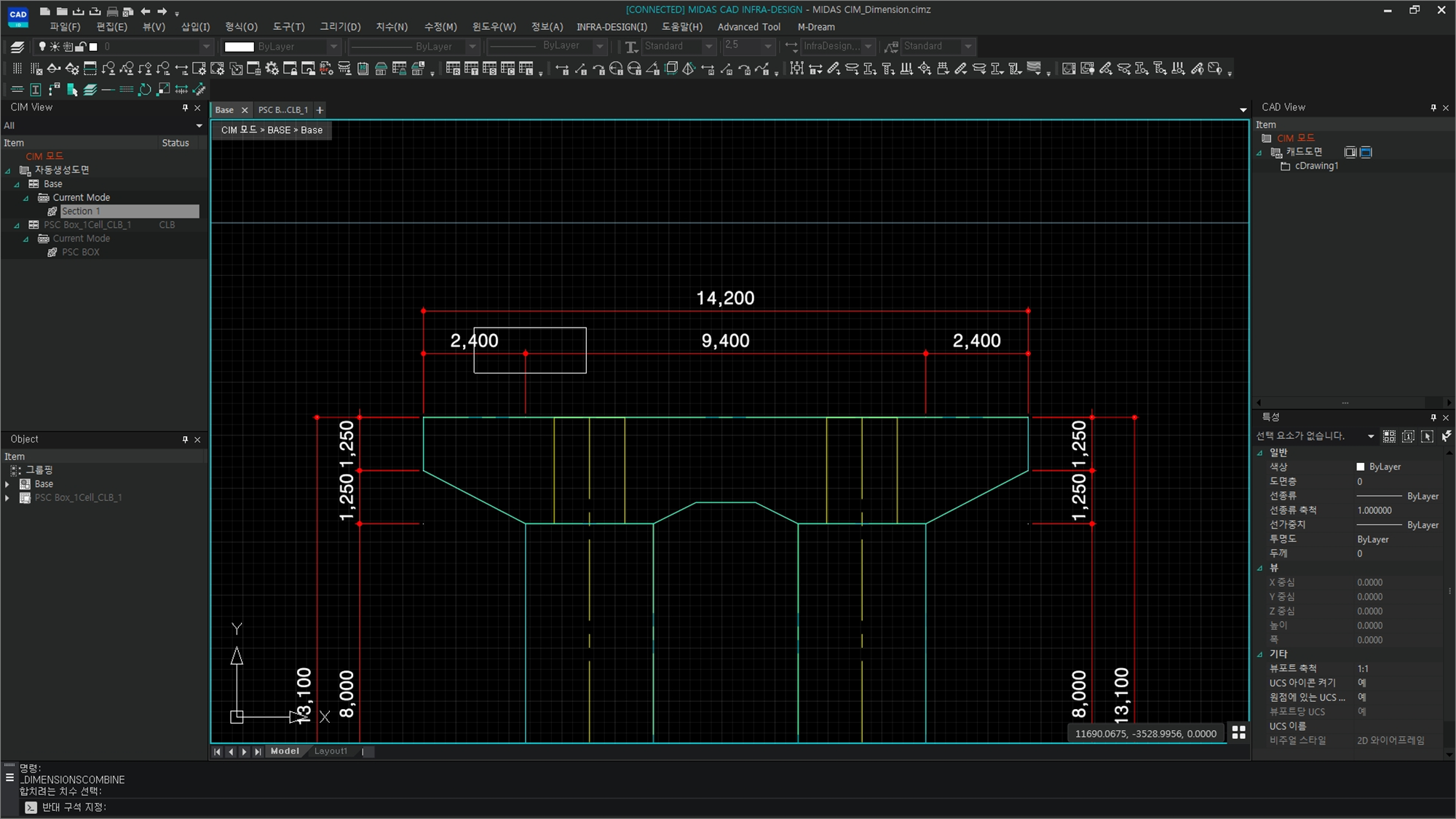

Vertex 추가 지정에 따라 치수가 연속으로 분할 됩니다.
