개요
부재에 여러 단의 치수가 필요한 경우에 사용되는 다중(다단) 치수를 생성합니다.
실행
[CIM View Mode]

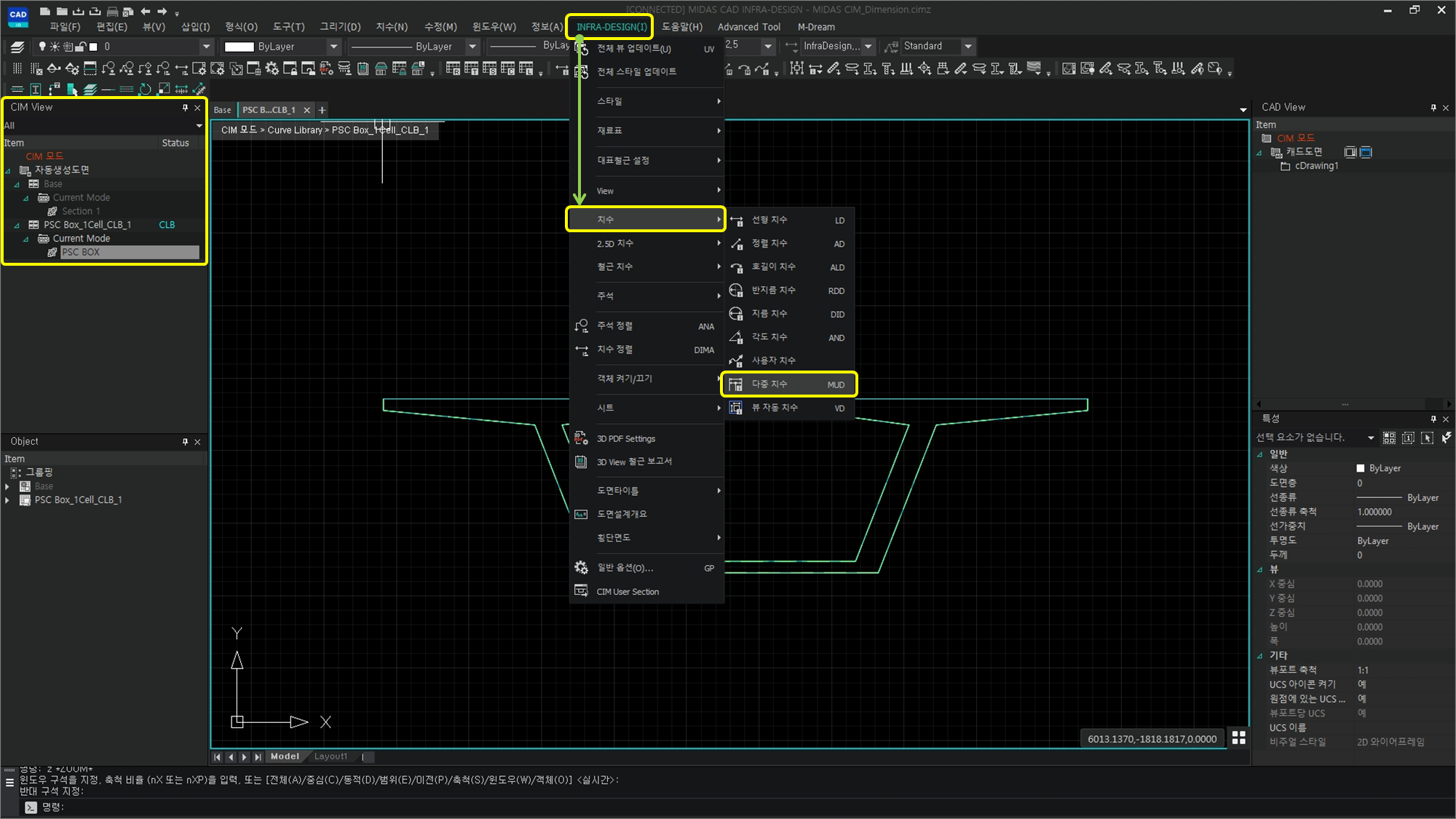

Ribbon Menu > [INFRA-DESIGN] Tab> 치수 > 다중 치수 [MUD]
설명
다중(다단) 치수 생성 방법 (Multi Dimension, MUD)
부재에 다중(다단) 치수를 사용자화 하여 생성합니다.
Step.1
[실행]
트리메뉴의 다중 치수를 실행하거나 Command 창에서 MultiDimension (MUD)를 실행합니다.
해당 치수의 생성은 CIM과 연동된 단면에 대해서만 지원이 가능합니다. (CIM View Mode Only)
Step.2
[Command]

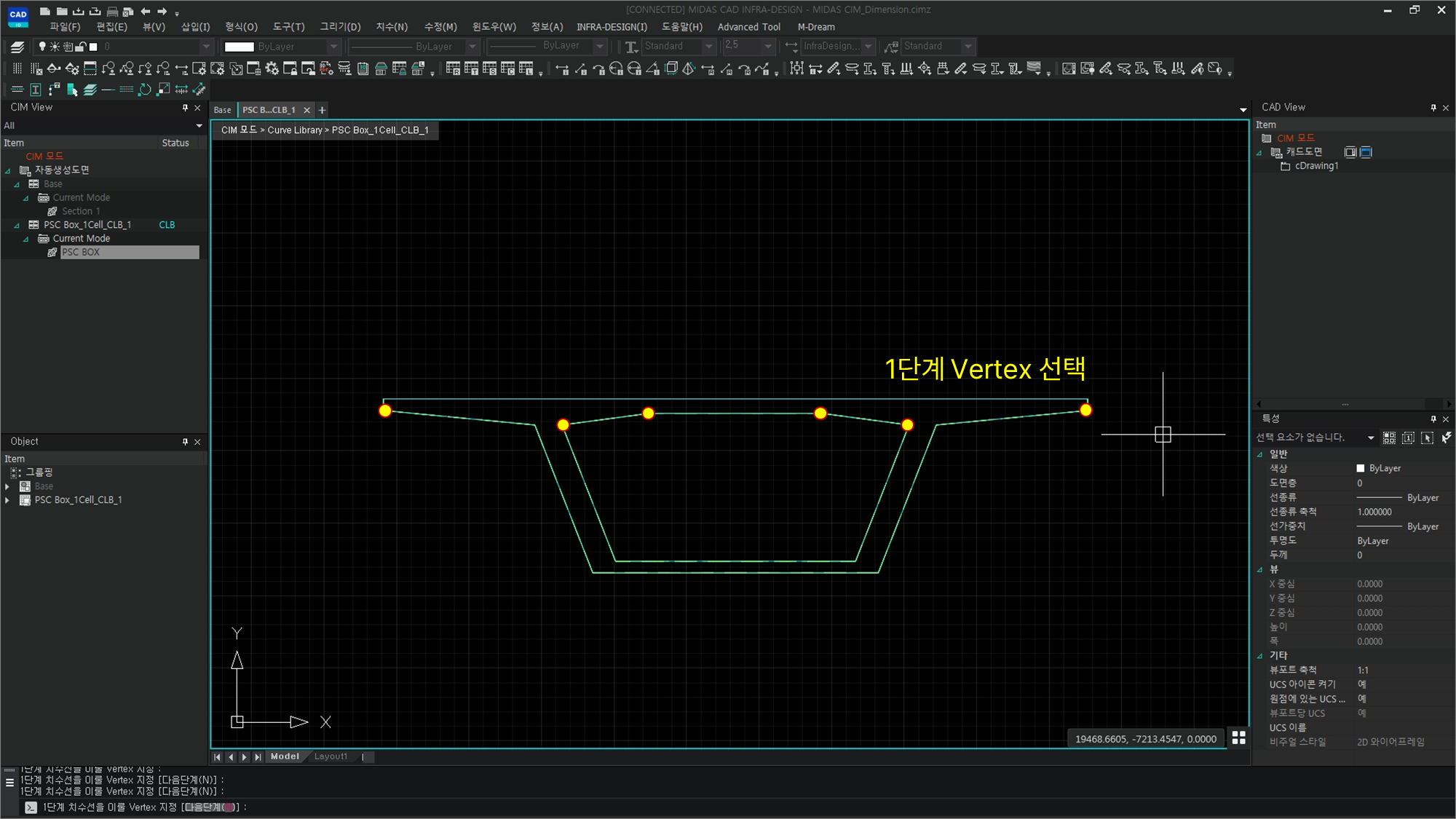

1 단 치수를 생성할 Vertex를 선택하세요. :
객체를 대상으로 치수가 생성될 Vertex를 마우스로 드래그 하여 선택 합니다.
Step.3
[Command]
1 단 치수를 생성할 Vertex를 선택하세요.[ 다음단계(N) ] :
추가할 치수가 없을 경우 Enter 또는 Space Bar를 클릭하여 치수를 생성합니다.

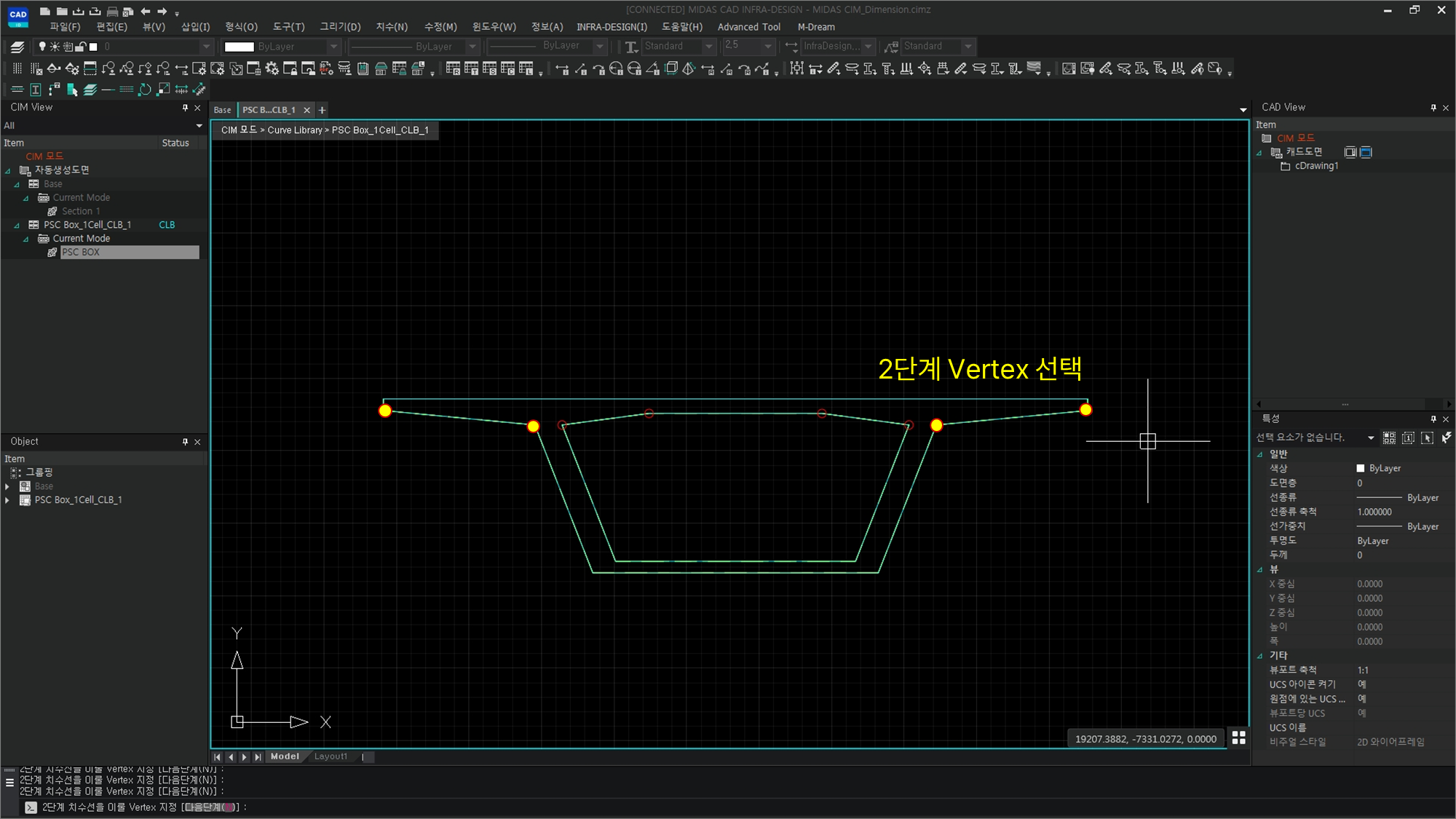

다중(다단)으로 추가할 치수가 필요할 경우, 다음단계 N을 입력하여 추가 Vertex를 선택합니다.
Step.4
[Command]

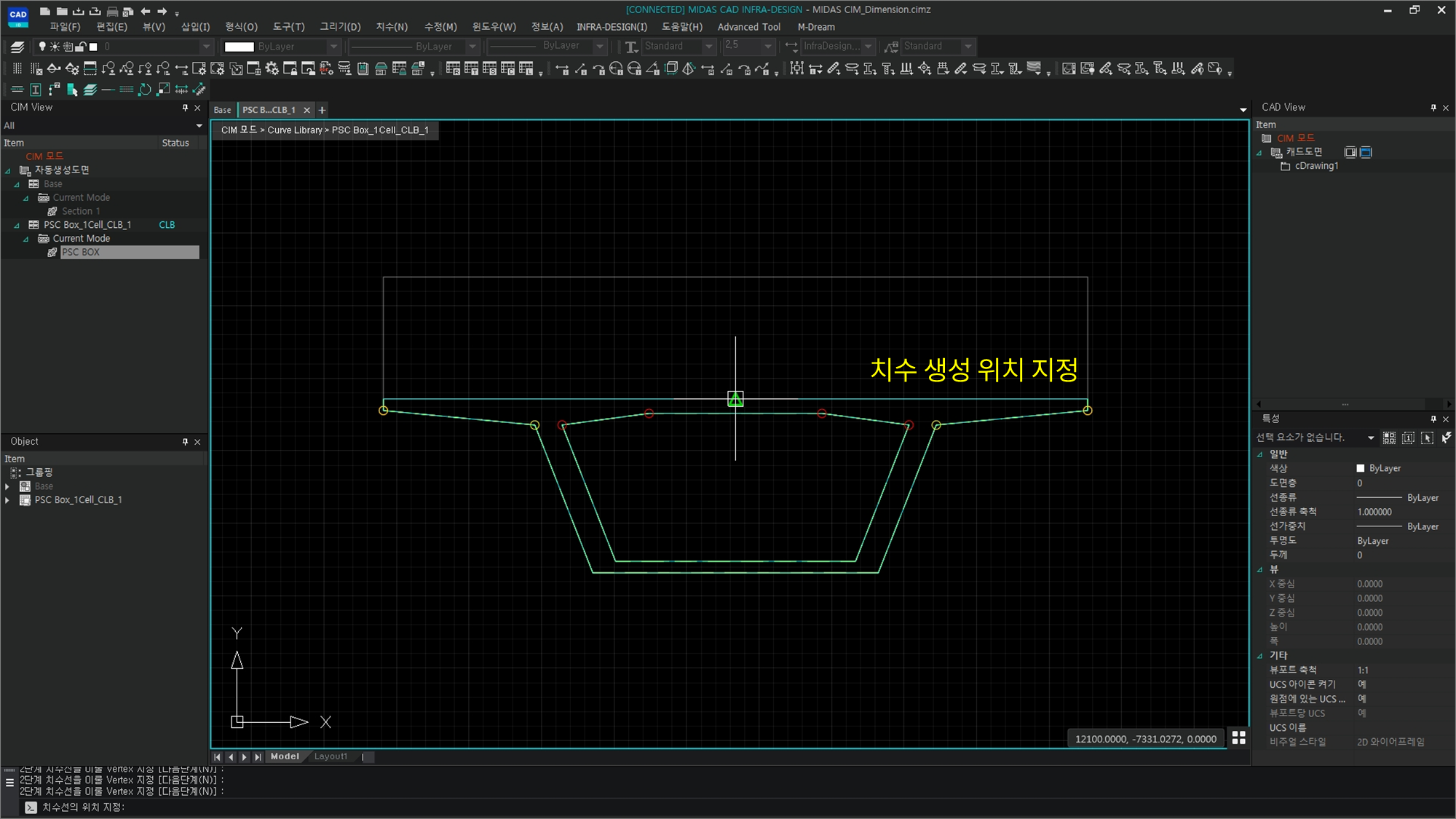

치수선의 위치 지정 : 치수를 생성할 Vertex 선택 완료 후 Enter 또는 Space Bar를 클릭하면,
“치수선의 위치 지정”의 메세지가 나타내게 되고 치수의 생성 위치를 화면에서 지정합니다.
Step.5
[Command]

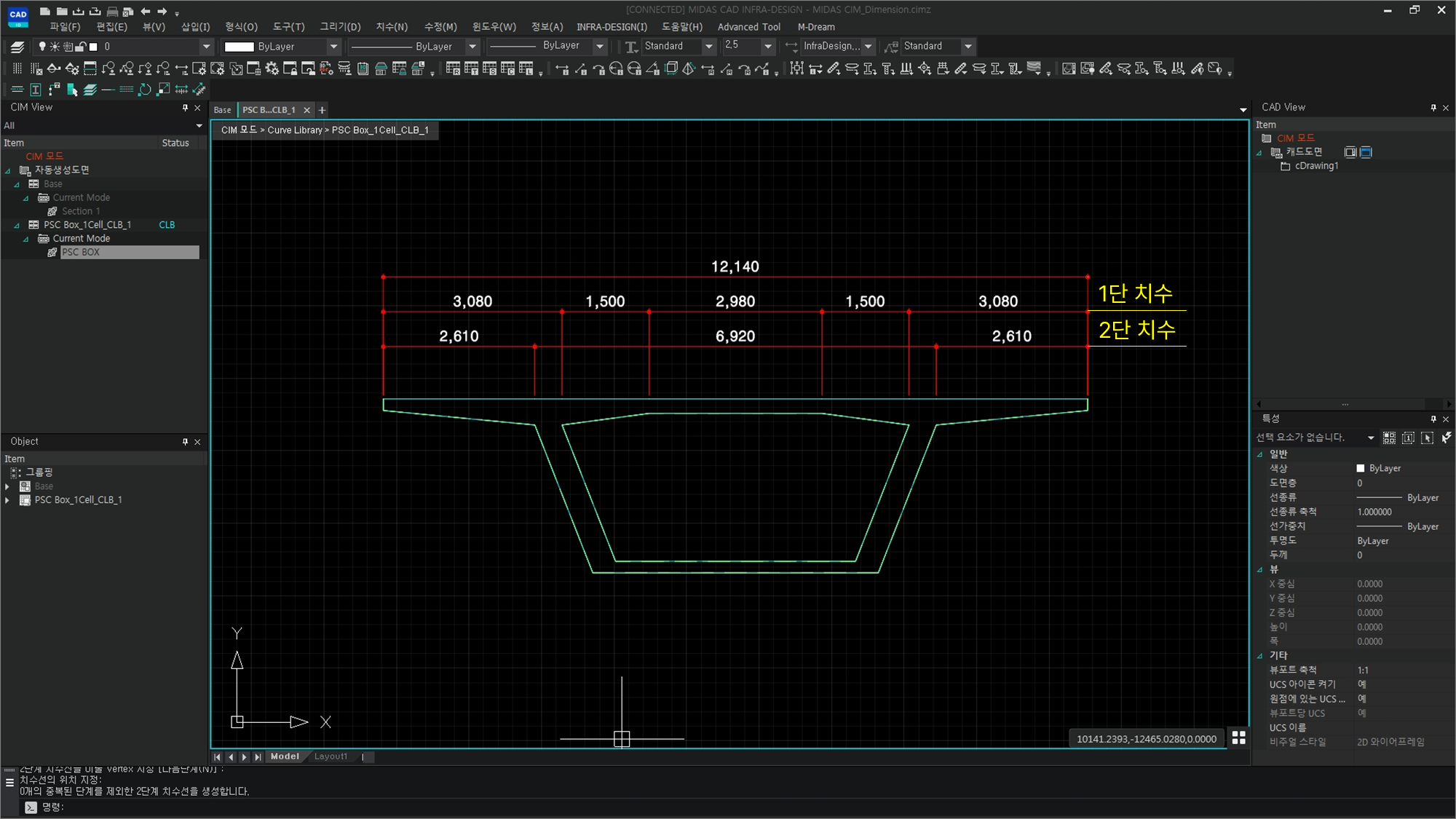

다단(다중) 치수 생성 완료
다단 치수는 2~4 단계까지 치수를 생성할 수 있습니다
